Резервуар стальной горизонтальный цилиндрический РГС-12, 5, ГРСИ 83887-21
Номер госреестра:
83887-21
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-12, 5
Производитель:
Общество с ограниченной ответственностью "Туймазынипинефть" (ООО "Туймазынипинефть"), Республика Башкортостан, Туймазинский р-н, с. Старые Туймазы
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
881275471004
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2021 г. № 2746
Лист № 1
Регистрационный № 83887-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-12,5
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для
измерений объема нефти, а также приема нефти, хранения и отпуска.
Описание средства измерений
Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5
основан на заполнении его нефтью до определенного уровня, соответствующего объему
нефтью согласно градуировочной таблице резервуара.
Тип резервуара стального горизонтального цилиндрического РГС-12,5 – подземный.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой
сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо-
раздаточными устройствами и люками.
Заполнение и выдача нефтью осуществляется через приемно-раздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 расположен на
территории Товарно-сырьевая база 2 (ТСБ-2) АО «Газпромнефть-ОНПЗ» СИМН, Омская
область, г. Омск.

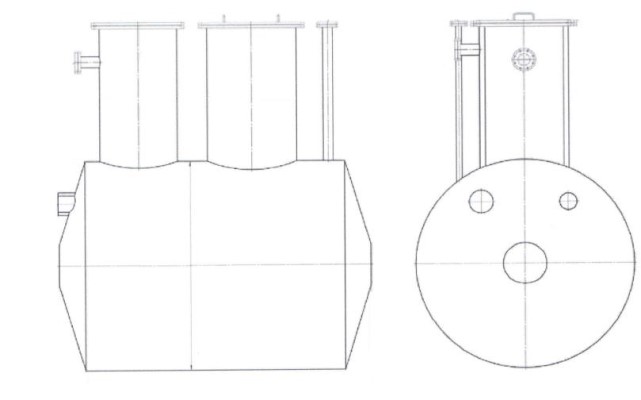

Эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлен
на рисунке 1.
Рисунок 1 – Эскиз резервуара стального горизонтального цилиндрического РГС-12,5.
Лист № 2
Всего листов 4

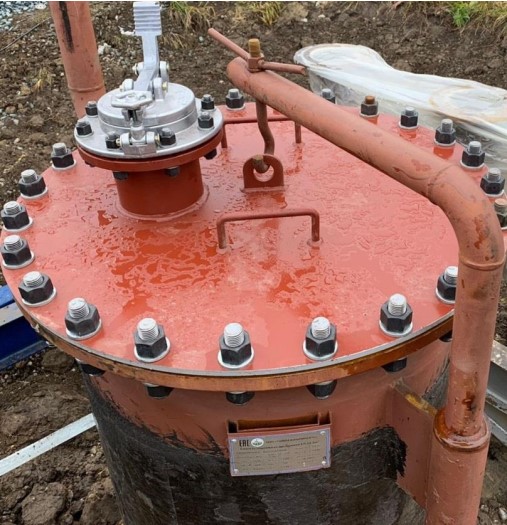

Горловины и замерной люк резервуара стального горизонтального цилиндрического
РГС-12,5 представлены на рисунке 2.
Рисунок 2 – Горловины и замерной люк резервуара стального горизонтального
цилиндрического РГС-12,5.

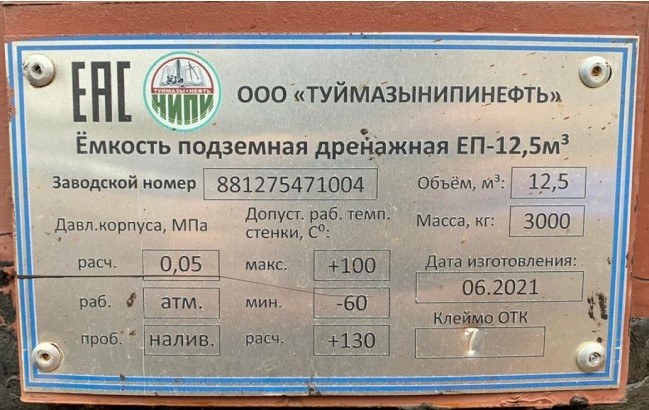

Заводской номер резервуара стального горизонтального цилиндрического РГС-12,5
представлен на рисунке 3.
Рисунок 3 – Заводской номер резервуара стального горизонтального цилиндрического
РГС-12,5.
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5
не предусмотрено.
Лист № 3
Всего листов 4
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной
таблице на листах в местах подписи поверителя.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
0,20
Значение
12,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара, %
Значение
нефть
Таблица 2 – Основные технические характеристики
Наименование характеристики
Рабочая среда
Габаритные размеры, мм
- высота
- диаметр
Диапазон температуры окружающего воздуха, °С
3350
2000
от - 60 до + 100
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Обозначение
-
Количество
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование и условные обозначения
Резервуар стальной горизонтальный цилиндрический
РГС-12,5, зав. № 881275471004
Паспорт
Градуировочная таблица
-
-
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному
горизонтальному цилиндрическому РГС-12,5
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях массового и объемного расходов
жидкости
Изготовитель
Общество с ограниченной ответственностью «Туймазынипинефть»
(ООО «Туймазынипинефть»)
ИНН 0269029302
Адрес: 452775, Республика Башкортостан, Туймазинский р-н, с. Старые Туймазы, мкр.
ГПК, 1
Лист № 4
Всего листов 4
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10; +7-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
