Номер госреестра:
83860-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТФНД-110
Производитель:
"Запорожтрансформатор", Украина
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
541, 537, 563, 567, 564, 559, 557, 302, 337, 409, 538, 562, 396, 312, 34, 539, 413, 300, 1071, 161, 168, 1567, 1564, 172, 305, 549, 2377, 2190, 2375, 0241, 403, 390, 165, 173, 86, 376, 316, 3142, 478, 476, 477, 531, 522, 525, 2153, 2008, 2123, 2468, 2442, 2459, 3359, 3363, 3286, 3369, 5710, 5702, 5705, 4938, 4757, 4924, 4824, 4914, 4910, 7911, 7895, 7921
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2021 г. № 2694
Лист № 1
Регистрационный № 83860-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФНД-110
Назначение средства измерений
Трансформаторы тока ТФНД-110 (далее – трансформаторы тока) предназначены для
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной индукции.
Ток первичной обмотки трансформатора тока создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы
первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной
обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической
крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в исполнениях: ТФНД-110, ТФНД-110М, ТФНД-110-II,
ТФНД-110М-II.
Климатическое исполнение У1 в соответствии с ГОСТ 15150-69.
Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской trial трансформатора наносится на самоклеящуюся информационную табличку
(шильд) на корпусе.
Лист № 2
Всего листов 4
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Значение
Заводской номер
3359,
3363,
3286,
3369
110
126
Таблица 1 – Метрологические характеристики ТФНД-110
Наименование
характеристики
2123,
2468,
2153,
478,531,
2008,
476,522,
477 525
2442,
2459,
5710,
5702,
5705,
4938,7911,
4757,7895,
4924 7921
4824,
4914,
4910
541,
537,
563,
567,2377,
564,2190,
559, 1071,2375,
557, 161,0241,
302, 168, 403,
337, 1567, 390,
409, 1564, 165,
538, 172, 173,
562, 305, 86,
396, 549 376,
312, 316,
34,3142
539,
413,
300
196819691970
197219731975
1976
19781980
Год выпуска
Номинальное напряжение,
кВ
Наибольшее рабочее
напряжение, кВ

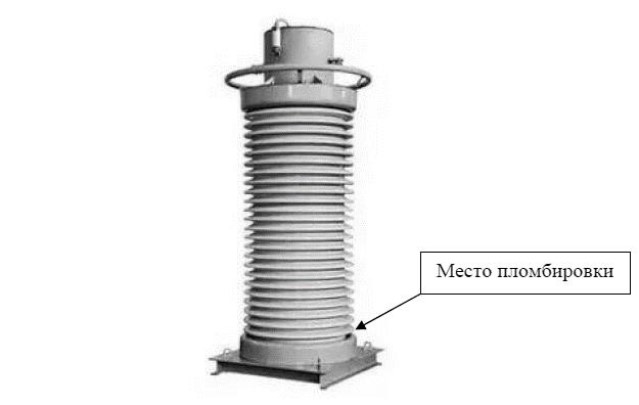

Рисунок 1 - Общий вид средства измерений и место пломбировки
от несанкционированного доступа
Лист № 3
Всего листов 4
Значение
750, 1500
1
750/1, 1500/1
20, 25, 30, 50, 100
0,5
50, 60
Наименование
характеристики
Номинальный первичный
ток, А
Номинальный вторичный
ток, А
Коэффициент
трансформации
Класс точности
Номинальная частота, Гц
Номинальная мощность
вторичной обмотки, ВА
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики ТФНД-110
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °C
Знак утверждения типа
Наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Трансформатор тока ТФНД-110. Паспорт
Обозначение
ТФНД-110
-
Количество
66 шт.
66 шт.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативныедокументы,устанавливающиетребованияктрансформаторамтока
ТФНД-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Изготовитель
«Запорожтрансформатор», Украина
Адрес: 69600, Украина, г. Запорожье, ул. Днепровское шоссе, 3
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа №30004-13 от 29.03.2018 г.
Лист № 4
Всего листов 4
