Номер госреестра:
83851-21
Наименование СИ:
Трансформаторы тока встроенные
Обозначение типа:
TAT
Производитель:
ABB Power Grids Italy S.p.A, Италия
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2021 г. № 2694
Лист № 1
Регистрационный № 83851-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока встроенные TAT
Назначение средства измерений
Трансформаторы тока встроенные TAT (далее по тексту – трансформаторы)
предназначены для передачи сигналов измерительной информации измерительным приборам
и/или устройствам защиты и управления, применяются в установках переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов основан на явлении взаимной индукции,
выходной ток вторичных обмоток практически пропорционален первичному току и
относительно сдвинут по фазе на угол, близкий к нулю.
Трансформаторы состоят из металлического корпуса, внутри которого находятся одна
или несколько (до семи) вторичных обмоток – измерительных и/или защитных. Обмотки
равномерно намотаны на ленточные тороидальные магнитопроводы и покрыты эпоксидным
компаундом. Возможно обеспечение одного, двух или трех коэффициентов трансформации.
Первичной обмоткой является токоведущая шина внутри ввода. Выводы вторичных обмоток и
вывод заземления расположены в коробке вторичных выводов, закрытой крышкой с
возможностью пломбирования.
Трансформаторы встроенного типа, устанавливаются снаружи на заземленных частях
высоковольтных вводов КРУЭ серии PASS и выключателей DTB145.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр
и букв латинского алфавита, наносится на табличку трансформатора методом лазерной
гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки
наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с
действующим законодательством.
Знак утверждения типа на трансформаторы не наносится.
Общий вид трансформаторов и обозначение места нанесения заводского номера,
представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Лист № 2
Всего листов 4

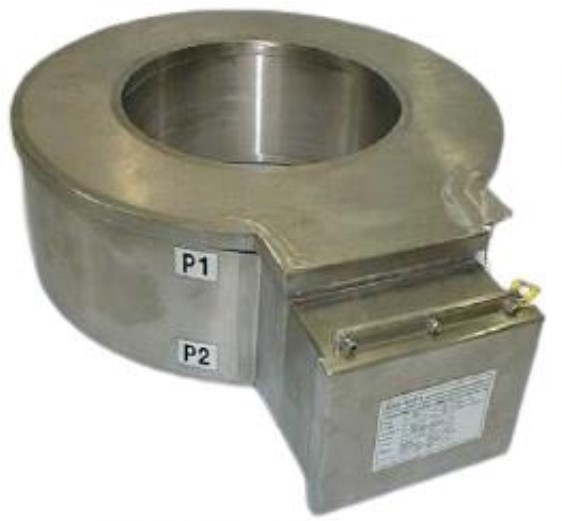

Рисунок 1 – Общий вид трансформаторов и обозначение места нанесения заводского номера
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
0,66
0,72
50
от 150 до 4000
1; 5
до 6
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Количество вторичных обмоток
Классы точности вторичных обмоток по ГОСТ 7746-2015:
- для измерений и учета
- для защиты
Класс точности вторичных обмоток для защиты по ПНСТ 283-2018
0,2; 0,2S; 0,5; 0,5S; 1; 3
5P, 10P
5PR; 10PR; TPY; TPZ
Место нанесения
заводского номера
Лист № 3
Всего листов 4
от 1 до 100
от 1 до 100
Значение
от 10 до 60
Продолжение таблицы 1
Наименование характеристики
Номинальная вторичная нагрузка S
2ном
с коэффициентом мощности
cos φ2 = 0,8, В·А
Номинальная вторичная нагрузка S
2ном
с коэффициентом мощности
cos φ2 = 1,0, В·А
Номинальная предельная кратность вторичных обмоток для защиты,
К
ном
Номинальныйкоэффициентбезопасностиприбороввторичной
обмотки для измерений, К
Бном
от 5 до 20
Значение
530
400
400
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- диаметр
- высота
Масса, кг, не более
Климатическоеисполнениеикатегорияразмещенияпо
ГОСТ 15150-69
УХЛ1
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока встроенный
Руководство по эксплуатации
Паспорт
Обозначение
TAT
2GJA700303
-
Количество
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
указаны в разделе 1 руководства по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока встроенным TAT
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ПНСТ 283-2018 Трансформаторы измерительные. Часть 2. Технические условия на
трансформаторы тока
Лист № 4
Всего листов 4
Изготовитель
ABB Power Grids Italy S.p.A, Италия
Адрес: Via dei Ceramisti, Localita San Grato, 26900 Lodi, Italy
Телефон: (39-0371) 452469, Факс: (39-0371) 452306
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
