Номер госреестра:
83850-21
Наименование СИ:
Эквиваленты сети
Обозначение типа:
ЭС-1000(СИ)
Производитель:
Закрытое акционерное общество Научно-производственный центр "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «2» декабря 2021 г. № 2694
Лист № 1
Регистрационный № 83850-21Всего листов 5
____________ С.Е. Сталенков
____________ К.С. Черняев
Заявитель
ЗАО НПЦ Фирма «НЕЛК», генеральный директор
Исполнитель
ФГБУ «ГНМЦ» Минобороны России начальник отдела
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Эквиваленты сети ЭС-1000(СИ)
Назначение средства измерений
Эквиваленты сети ЭС-1000(СИ) (далее по тексту – эквиваленты сети)
предназначены для измерений несимметричного напряжения индустриальных радиопомех
совместно с измерительными приемниками (анализаторами спектра, селективными
вольтметрами).
Описание средства измерений
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой
эквивалента сети осуществляется в ручном режиме.
Принцип работы эквивалентов сети (V-образный эквивалент сети) заключается в
обеспечении установленного значения полного сопротивления на зажимах испытуемого
технического средства на частотах от 9 кГц до 1000 МГц, изоляцию измерительной
аппаратуры от высокочастотных сигналов в сети питания, подачи напряжения
кондуктивных импульсных радиопомех (ИРП) на вход измерительного приемника
(анализатора спектра, селективного вольтметра)
Общий вид эквивалентов сети, места пломбировки от несанкционированного
доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского
номера представлены на рисунках 1,2,3. Заводской номер наносится снизу в правой части
задней панели корпуса эквивалента сети в виде наклейки в формате «Зав. № ХХХХХХ».

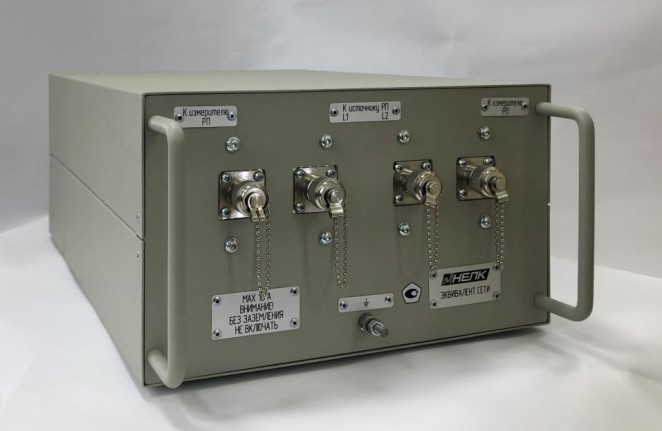

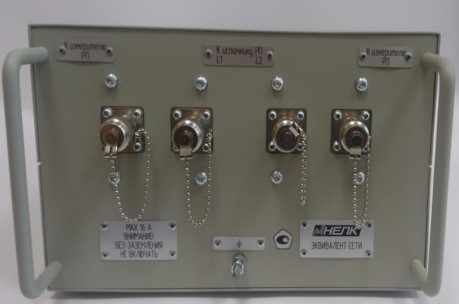

Рисунок 1 - Вид спереди
Лист № 2
Всего листов 5
____________ С.Е. Сталенков
____________ К.С. Черняев
Заявитель
ЗАО НПЦ Фирма «НЕЛК», генеральный директор
Исполнитель
ФГБУ «ГНМЦ» Минобороны России начальник отдела

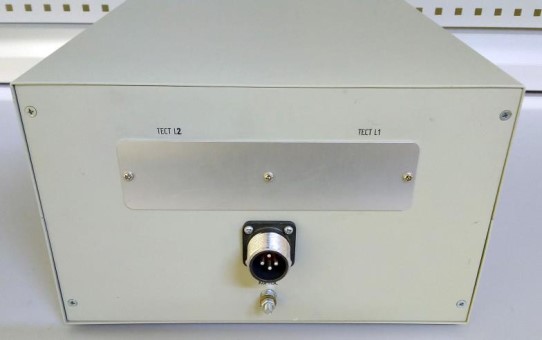

Рисунок 2 - Вид сзади

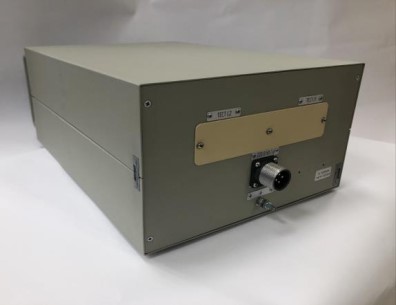

Рисунок 3 - Схема пломбировки, обозначение места нанесения знака поверки
и заводского номера
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 9,0 до 1,0·10
6
7
4
6
15
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, кГц
Коэффициент калибровки, не более, дБ:
в диапазоне частот от 9 до 200 кГц включ.
в диапазоне частот св. 200 кГц до 108 МГц включ.
в диапазоне частот св. 108 до 400 МГц включ.
в диапазоне частот св. 400 до 1000 МГц
Пределы допускаемой абсолютной погрешности
коэффициента калибровки, не более, дБ
Значения аргумента и модуля полного входного
сопротивления
±2,0
таблица 2
место знака
утверждения типа
место нанесения знака
поверки
места пломбировки
место нанесения
заводского номера
Лист № 3
Всего листов 5
____________ С.Е. Сталенков
____________ К.С. Черняев
Заявитель
ЗАО НПЦ Фирма «НЕЛК», генеральный директор
Исполнитель
ФГБУ «ГНМЦ» Минобороны России начальник отдела
Таблица 2 – Значения аргумента и модуля полного входного сопротивления
Частота, Модуль Пределы допускаемых Аргумент Пределы допускаемых
МГц полного значений модуля полного значений аргумента
входноговходного полноговходноговходного полного
сопротивления, сопротивления, Ом, сопротивления, сопротивления, град.,
Ом(±20%)град
(±11,5
°
)
0,009 5,22
0,015 6,22
0,020 7,25
0,050 14,41
0,100 25,11
0,200 39,12
0,500 47,67
1,000 49,38
2,000 49,84
5,000 49,98
10,00 49,99
20,00 50,00
30,00 50,00
50,00 50,00
100,0 50,00
108,0 50,00
от 4,176 до 6,264
от 4,976 до 7,464
от 5,800 до 8,700
от 11,528 до 17,292
от 20,088 до 30,132
от 31,296 до 46,944
от 38,136 до 57,204
от 39,504 до 59,256
от 39,872 до 59,808
от 39,984 до 59,976
от 39,992 до 59,988
от 40 до 60
от 40 до 60
от 40 до 60
от 40 до 60
от 40 до 60
26,55от 15,05 до 38,05
38,41от 26,91 до 49,91
44,97от 33,47 до 56,47
56,40 от 44,9 до 67,9
51,22от 39,72 до 62,72
38,51от 27,01 до 50,01
17,66 от 6,16 до 29,16
9,04от - 2,46 до 20,54
4,55от - 6,95 до 16,05
1,82от - 9,68 до 13,32
0,91 от - 10,59 до 12,41
0,46 от - 11,04 до 11,96
0,30 от - 11,2 до 11,8
1,82от - 9,68 до 13,32
0,91 от - 10,59 до 12,41
0,84 от - 10,66 до 12,34
Значение
413
157
250
7/3,04
7/3,04
11,5
220 +
22
50
10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина × ширина × высота), мм, не более
Тип соединителя:
«источник радиопомех»
«к измерителю радиопомех»
Масса, кг, не более
Параметры электропитания:
напряжение переменного тока, В
частота, Гц
максимальный рабочий ток, А
Рабочие условия применения:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре +25ºС, %
от +15 до +25
80
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и
на корпус эквивалента сети методом наклейки.
Лист № 4
Всего листов 5
____________ С.Е. Сталенков
____________ К.С. Черняев
Заявитель
ЗАО НПЦ Фирма «НЕЛК», генеральный директор
Исполнитель
ФГБУ «ГНМЦ» Минобороны России начальник отдела
Комплектность средства измерений
1
Таблица 4 - Комплектность средства измерений
Обозначение
Количество, шт.
Наименование
Эквивалент сети ЭС-1000(СИ) в
составе:
Основной блок
Адаптер сетевой
Кабель сетевой
Эксплуатационная упаковка
Руководство по эксплуатации
Формуляр
ЛИБЮ.434834.011
ЛИБЮ.434834.015
ЛИБЮ.434625.001
ЛИБЮ.685612.071
ЛИБЮ.305631.017
ЛИБЮ.434834.011РЭ
ЛИБЮ.434834.011ФО
1
1
1
1
1
1
Сведения о методиках (методах) измерений
приведенывразделе2.2«Порядокпроведенияизмерений»документа
ЛИБЮ.434834.011РЭ «Эквивалент сети ЭС-1000(СИ)». Руководство по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
эквивалентам сети ЭС-1000(СИ)
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств
измерений переменного электрического напряжения до 1000 В в диапазоне частот
от 1·10
-2
до 2·10
9
Гц
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная.
Требования к аппаратуре для измерения параметров индустриальных радиопомех и
помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения
параметров индустриальных радиопомех и помехоустойчивости. Устройства для
измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным
радиопомехам
«Эквивалент сети ЭС-1000(СИ). Технические условия ЛИБЮ.434834.011ТУ»
Изготовитель
Закрытое акционерное общество Научно-производственный центр «НЕЛК» (ЗАО
НПЦ Фирма «НЕЛК»)
ИНН 7702040470
Адрес: 109377, г. Москва, ул.1-ая Новокузьминская, д.8/2
Телефон/факс: +7 (495) 921-33-74
e-mail: nelk@aha.ru
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению
испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015
