Номер госреестра:
83843-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
ЗНОМ-15-63
Производитель:
"Московский электрозавод им. В.В. Куйбышева", г. Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
ЗНОМ-15-63 заводские №№ 18251, 19018, 19020, 19536, 20208, 20211, 23388, 25218, 25219; ЗНОМ-15-63У4 заводские №№ 31297, 31703, 31704, 35413, 35424, 37099
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» ноября 2021 г. № 2635
Лист № 1
Регистрационный № 83843-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНОМ-15-63
Назначение средства измерений
Трансформаторы напряжения ЗНОМ-15-63 (далее по тексту – трансформаторы
напряжения), изготовленные в период 1967 по 1975 гг., предназначены для применения в
электрических цепях переменного тока промышленной частоты с целью передачи сигнала
измерительной информации приборам измерения, защиты, автоматики, сигнализации и
управления.
Описание средства измерений
Принцип действия трансформаторов заключается в преобразовании напряжения
промышленной частоты в напряжение для измерения, а также для обеспечения гальванического
разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, заземляемыми.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической
стали, обмоток с изоляцией и других конструктивных деталей, служащих для соединения
отдельных частей в единую конструкцию.
Активная часть находится в баке, заполненном трансформаторным маслом. Баки и
крышки трансформаторов сварены из немагнитной стали, так как трансформаторы
предназначены для встраивания в пофазно-экранированные токопроводы и находятся в поле
больших токов. Баки и крышки трансформаторов выполнены из листовой стали. Выводы
первичной обмотки расположены на крышке бака. Выводы вторичных обмоток и заземляемый
ввод первичной обмотки трансформаторов расположены на боковой стенке бака.
Трансформаторы напряжения выпущены в следующих модификациях:
- ЗНОМ-15-63 заводские №№ 18251, 19018, 19020, 19536, 20208, 20211, 23388, 25218, 25219;
- ЗНОМ-15-63У4 заводские №№ 31297, 31703, 31704, 35413, 35424, 37099.
Общий вид трансформаторов приведен на рисунке 1.
Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на
трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового
обозначения, состоящего из арабских цифр, нанесен методом тиснения на информационную
табличку в месте, указанном на рисунке 1.
Лист № 2
Всего листов 3

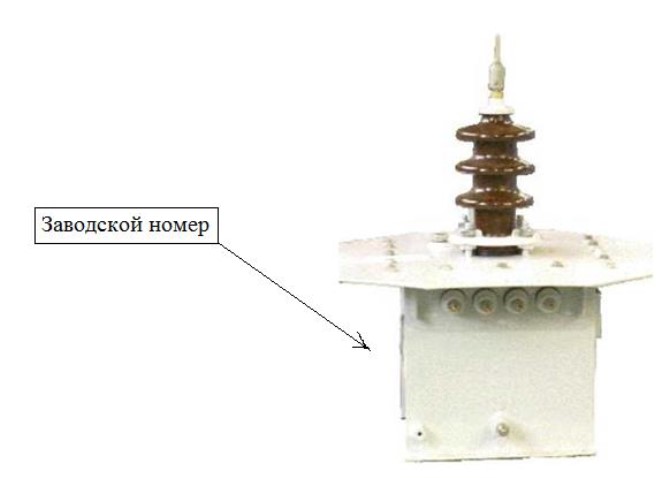

Рисунок 1 – Общий вид средства измерений с указанием места нанесения заводского номера
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
35413, 35424,
37099
10000/√3
75
ЗНОМ-15-63У4
31297, 31703,
31704,
6000/√3
100/√3
0,5
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Модификация трансформатора ЗНОМ-15-63 ЗНОМ-15-63У4
18251, 19018, 19020,
Заводской номер19536, 20208, 20211,
23388, 25218, 25219
Номинальное напряжение
первичной обмотки, В
Номинальноенапряжение
вторичной обмотки, В
Номинальная частота fном, Гц50
Классточностиосновной
вторичной обмотки по ГОСТ 1983
Номинальная мощность основной
вторичной обмотки, В·А
50
от -40 до +45
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Лист № 3
Всего листов 3
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора напряжения
типографским способом.
Комплектность средства измерений
Трансформатор напряжения
Паспорт
Таблица 3 – Комплектность средства измерений
Наименование
Обозначение
ЗНОМ-15-63
ЗНОМ-15-63У4
ЗНОМ-15-63
ЗНОМ-15-63У4
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам напряжения ЗНОМ-15-63
Техническая документация изготовителя
Изготовитель
«Московский электрозавод им. В.В. Куйбышева» (изготовлены с 1967 г. по 1975 г.)
Адрес: 105023, г. Москва, ул. Электрозаводская, 21
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
