ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФЗМ-110
Назначение средства измерений
Трансформаторы тока ТФЗМ-110 (далее – трансформаторы тока) предназначены для
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной индукции.
Ток первичной обмотки трансформатора тока создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы
первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной
обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической
крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в исполнении ТФЗМ-110 Б-III с заводскими номерами
337, 336, 338.
Климатическое исполнение У1 в соответствии с ГОСТ 15150-69.

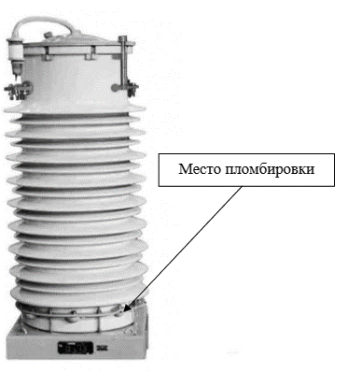

Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку
(шильд) на корпусе.
Рисунок 1 - Общий вид средства измерений и место пломбировки
от несанкционированного доступа
Лист № 2
Всего листов 3
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
20, 30
Значение
337, 336, 338
2001
110
126
750, 1500
1
750/1, 1500/1
0,5
10Р
50
Таблица 1 – Метрологические характеристики
Наименование характеристики
Заводской номер
Год выпуска
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Коэффициент трансформации
Класс точности для измерений (по ГОСТ 7746-2001)
Класс точности для защиты (по ГОСТ 7746-2001)
Номинальная частота, Гц
Номинальная мощность вторичной обмотки
(основной и дополнительной), В∙А
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °C
Знак утверждения типа
Наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Трансформатор тока ТФЗМ-110. Паспорт
Обозначение
ТФЗМ-110
-
Количество
3 шт.
3 шт.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативныедокументы,устанавливающиетребованияктрансформаторамтока
ТФЗМ-110
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
(ОАО «ЗЗВА»)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 11
Лист № 3
Всего листов 3
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа №30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
