Номер госреестра:
83725-21
Наименование СИ:
Трансформатор тока
Обозначение типа:
ТФНД-220
Производитель:
Завод "Электроаппарат", г. Ленинград (изготовлен в 1965 г.)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
340
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «17» ноября 2021 г. № 2580
Лист № 1
Регистрационный № 83725-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформатор тока ТФНД-220
Назначение средства измерений
Трансформатор тока ТФНД-220 (далее – трансформатор тока) предназначен для передачи
сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и
управления в электрических цепях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформатора тока ТФНД-220 основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформатора создает переменный
магнитный trial в магнитопроводе, вследствие чего во вторичной обмотке создается ток,
пропорциональный первичному току.
Трансформатор тока выполнен в виде опорной конструкции. Выводы первичной обмотки
расположены на верхней части трансформатора. Выводы вторичной обмотки расположены на
корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения
доступа к измерительной цепи.
Общий вид трансформатора тока и схема пломбировки от несанкционированного доступа
приведены на рисунке 1.
Нанесение знака поверки на трансформатор тока не предусмотрено.
Заводской номер трансформатора наносится ударным способом на информационную
табличку на корпусе.

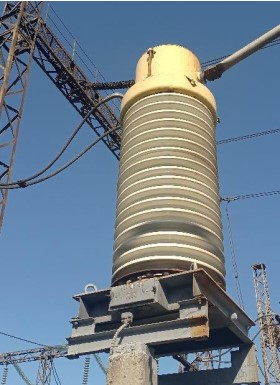

Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
30
Таблица 1 – Метрологические характеристики
Наименование характеристики
Исполнение трансформатора
ТФНД-220
220
2000
1
0,5
50
Номинальное напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности
Номинальная частота, Гц
Номинальнаявторичнаянагрузка(с
коэффициентом мощности cos φ=0,8), В·А
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °C
Значение
от -40 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
ТФНД-220
1 шт.
-
1 шт.
Таблица 3 – Комплектность средства измерений
Обозначение
Количество
Наименование
Трансформатор тока
(заводской номер: 340)
Трансформатор тока ТФНД-
220. Паспорт
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений
коэффициентов преобразования силы электрического тока»
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия.
Изготовитель
Завод «Электроаппарат» (изготовлен в 1965 г.)
Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3–7
Телефон: +7 (812) 677-83-83,
Web-сайт: https://elektroapparat.ru
e-mail: box@ea.spb.ru
Лист № 3
Всего листов 3
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, Москва, ул. Озерная, 46
Телефон (495) 437-55-77,
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведениюиспытаний
измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
