Номер госреестра:
83724-21
Наименование СИ:
Измерители емкости
Обозначение типа:
U1701B
Производитель:
Компания "Keysight Technologies, Inc.", США. Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.11.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «17» ноября 2021 г. № 2580
Лист № 1
Регистрационный № 83724-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители емкости U1701B
Назначение средства измерений
Измерители емкости U1701B (далее по тексту – измерители) предназначены для
измерений электрической емкости электронных компонентов электрических цепей.
Описание средства измерений
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на заряде конденсатора известным током,
измерении времени заряда и вычислении электрической емкости. При этом аналоговые сигналы
преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП),
обрабатываются микроконтроллером и отображается в виде результата измерений на
жидкокристаллическом дисплее с подсветкой.
Для выбора режима измерений в измерителях используются функциональные кнопки.
Управление процессами измерений осуществляется встроенным микроконтроллером.
Результаты измерений могут отображаться на дисплее в цифровом виде, сохраняться во
внутренней памяти измерителей или передаваться на внешний ПК с помощью интерфейса IR
(инфракрасный порт).
Измерителиимеютсервисныефункциииндикациизарядабатареипитания,
автоматического отключения при бездействии; ручного и автоматического выбора диапазона
измерений; визуального и звукового оповещения в режиме определения отклонения от допуска;
режима сравнения с 25 наборами настроек верхнего и нижнего пределов, хранимых в
энергонезависимой памяти; регистрации средних, минимальных и максимальных значений;
режима относительных измерений, позволяющий определить разницу между стандартным и
измеряемым значением.
Основные узлы измерителей: источник тока, таймер, блок нормализации сигналов,
АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, дисплей.
Конструктивно измерители выполнены в изолированных пластиковых корпусах
прямоугольной формы.
На лицевой панели измерителей расположены дисплей, функциональные клавиши,
входные разъемы, входные разъемы.
На задней панели измерителей расположены батарейный отсек, инфракрасный порт и
подставка.
Общий вид измерителей представлен на рисунке 1.
Пломбирование измерителей емкости U1701B не предусмотрено.
Нанесение знака поверки на измерители не предусмотрено.
Место нанесения заводских (серийных) номеров – на тыльной панели корпуса; способ
нанесения – типографская печать на бумажной наклейке; формат – буквенно-цифровой код,
состоящий из букв латинского алфавита и арабских цифр.
Лист № 2
Всего листов 4

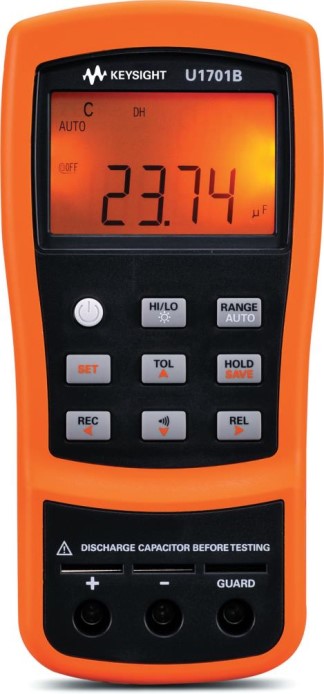

Рисунок 1 – Общий вид измерителей емкости U1701B
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики измерителей емкости U1701B в режиме
измерений электрической емкости
ПределыРазрешение(единицамладшегоПределы допускаемойосновной абсолютной
измерений разряда(е.м.р.)) погрешностиизмерений,нФ, мкФ, мФ
1000,0 пФ0,1 пФ±(0,1∙C+20 е.м.р.)
10,000нФ 0,001 нФ±(0,01∙C+5 е.м.р.)
100,00нФ 0,01 нФ
1000,0нФ0,1 нФ±(0,005∙C+21 е.м.р.)
10,000мкФ 0,001 мкФ
100,00мкФ0,01 мкФ
1000,0мкФ0,1 мкФ±(0,01∙C+21 е.м.р.)
10,000 мФ 0,001 мФ
199,99 мФ
1)
0,01 мФ±(0,02∙C+41 е.м.р.)
Примечания:
C – измеренное значение электрической емкости, нФ, мкФ,мФ;
1)
– погрешность нормированадо 100 мФ
Лист № 3
Всего листов 4
Таблица 2 – Температурный коэффициент
МодификацияТемпературный коэффициент, /°С
U1701B0,1
Значение
9
184×87×41
0,32
от +18 до +28
до 80
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры, мм, (длина×ширина×высота)
Масса, кг
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +50
до 80 при температуре +30
С
10
10 000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение
знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Измеритель емкости U1701B
Измерительные кабели с зажимами типа «крокодил»
Батарея питания
Руководство по эксплуатации
Обозначение
–
–
–
–
Количество
1 шт.
2 шт.
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в разделе 2 «Функции и возможности».
Нормативные документы, устанавливающие требования к измерителям емкости U1701B
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости»
Изготовитель
Компания «Keysight Technologies, Inc.», США
Место нахождения и адрес юридического лица: 1400 Fountaingrove Parkway Santa Rosa,
CA 95403-1738, USA
Адрес деятельности: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, USA
Завод-изготовитель:
«Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес деятельности: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд,
д. 2, этаж 2, пом. I, ком. 35, 36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
