Резервуары горизонтальные стальные цилиндрические РГС-10 , ГРСИ 83698-21
Номер госреестра:
83698-21
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические
Обозначение типа:
РГС-10
Производитель:
Общество с ограниченной ответственностью "Московский завод резервуарного оборудования"
(ООО "МЗРО"), г. Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
218, 219, 220
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «19» ноября 2021 г. № 2606
Лист № 1
Регистрационный № 83698-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-10
Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-10 (далее – резервуары)
предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему согласно градуировочным таблицам
резервуаров.
Резервуарыпредставляютсобойсварныегоризонтальныеконструкции
цилиндрической формы с усеченно-коническими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации
и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой
установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары
стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-10 зав.№№ 218, 219, 220
расположены на территории ПУ ФСБ России по Краснодарскому краю по адресу:
Краснодарский край, г. Темрюк.
Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10
представлен на рисунках 1-5.
Лист № 2
Всего листов 5

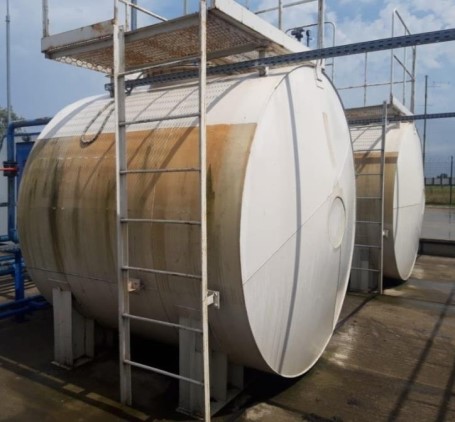

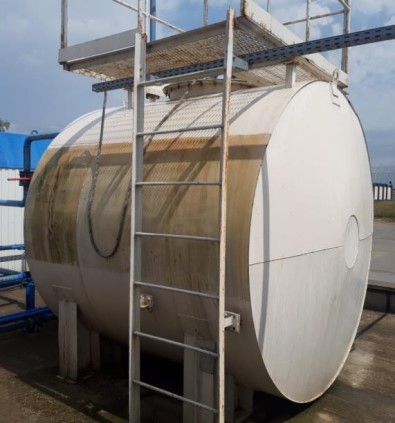

Рисунок 1 – Общий вид резервуаров РГС-10
Рисунок 2 – Общий вид резервуаров РГС-10
Лист № 3
Всего листов 5

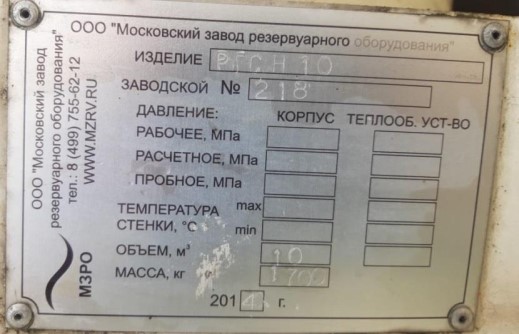

Рисунок 3 – Маркировочная табличка резервуара РГС-10, зав.№218

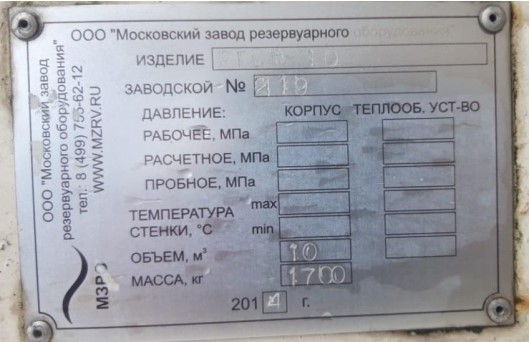

Рисунок 4 – Маркировочная табличка резервуара РГС-10, зав.№219

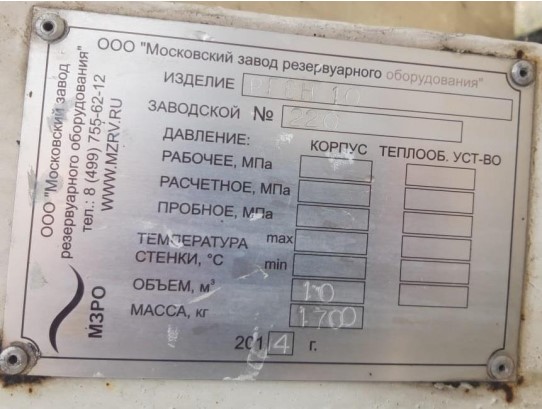

Рисунок 5 – Маркировочная табличка резервуара РГС-10, зав.№220
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10 не
предусмотрено.
Лист № 4
Всего листов 5
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Заводской номер наносится на маркировочную табличку ударным способом,
обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе
эксплуатации резервуаров.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Значение
2
РГС-10
10
±0,25
30
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
1
Тип резервуара
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности вместимости
резервуара (геометрический метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от - 50 до + 50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульные листы паспортов типографским способом.
Комплектность средства измерений
Обозначение
РГС-10
-
Таблица 2 – Комплектность средства измерений
Наименование и условные обозначения
Резервуары горизонтальные стальные цилиндрические
Паспорта на резервуары
Градуировочные таблицы
-
Количество
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в Паспортах «Резервуар горизонтальный стальной цилиндрический РГС-10»,
раздел 6.
Нормативныедокументы,устанавливающиетребованиякрезервуарам
горизонтальным стальным цилиндрическим РГС-10
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной trial для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости».
Изготовитель
Общество с ограниченной ответственностью «Московский завод резервуарного
оборудования» (ООО «МЗРО»)
ИНН: 7733808031
Адрес: 125464, г. Москва, Пятницкое шоссе, 16
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма
«Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan-ut@mail.ru
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.
