УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» ноября 2021 г. № 2559
Лист № 1
Регистрационный № trial-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления АГК
Назначение средства измерений
Калибраторы давления АГК (далее по тексту – калибраторы) предназначены для
задания и измерений избыточного и абсолютного давления жидких сред при поверке и
калибровке средств измерений избыточного и абсолютного давления, а также для задания и
измерений давления в различных технологических процессах.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го и 3-
го разрядов по Государственной поверочной схеме для средств измерений избыточного
давления до 4000 МПа, утвержденной Приказом Росстандарта от 29.06.2018 г. № 1339 и
Государственной поверочной схеме для средств измерений абсолютного давления в
диапазоне 1·10
-1
- 1·10
7
Па, утвержденной Приказом Росстандарта от 06.12.2019 г. № 2900.
Описание средства измерений
Принцип действия калибраторов основан на аналого-цифровом преобразовании
электрического сигнала от встроенных преобразователей давления. В дальнейшем
электрический сигнал подвергается цифровой микропроцессорной обработке и отображается
на дисплее в выбранных единицах давления.
Калибратор выполнен в виде лабораторного прибора, на лицевой панели которого
размещены:цветнойжидкокристаллическийсенсорныйдисплейдляуправления
калибратором и отображения информации о работе калибратора, кнопка включения, разъемы
USB и ручки.
Калибратор является модульной системой и состоит из встроенных измерительных
преобразователей давления AHC (далее по тексту – преобразователей), встроенного
электронного блока на базе микропроцессорной техники и гидравлической системы,
позволяющей создавать и поддерживать необходимое давление (далее по тексту – силовой
блок).
Калибраторы функционируют в двух режимах: «измерение» и «задача». Режим
работы калибраторов устанавливается с помощью сенсорного дисплея или через автономное
программное обеспечение, установленное на ПК. В режиме «измерение» калибраторы
производят измерения текущего давления в системе. В режиме «задача» калибраторы
автоматически воспроизводят необходимое давление.
Калибратор может быть укомплектован преобразователями различных исполнений, в
количестве по заказу (от одного и более), отличающихся погрешностью измерений давления,
типом давления и диапазоном измерений, а также преобразователем, предназначенным для
измерений атмосферного давления (далее по тексту – барометрическим модулем). В
калибраторы возможна единовременная установка до трех преобразователей давления, для
барометрического модуля предусмотрен отдельный разъем. Преобразователи являются
съёмными и доступными к самостоятельной замене пользователем.
Лист № 2
Всего листов 7
Видыисполненийпреобразователей:стандартноеисполнение(приведенная
погрешность), исполнение ДИ-50 (IS-50) (приведенная и относительная погрешности),
исполнение ИВ-50 (MV-50) (абсолютная погрешность).
Пример обозначения преобразователей:
AHC
G
10
0,01
IS-50
1 2 3 4 5
1 – обозначение наименования преобразователей давления (барометрического модуля);
2 – код вида давления (G – избыточное, A – абсолютное, B – барометрическое);
3 – код верхнего предела измерений, выраженный в МПа (для барометрического модуля не
указывается);
4 – код класса точности;
5 – код исполнения (для стандартного исполнения не указывается).
Пломбировка корпуса калибратора не предусмотрена.
Заводской номер калибратора нанесен на лицевую панель. Заводские (серийные)
номера и код класса точности встроенных измерительных преобразователей давления AHC
нанесены на корпус преобразователей, а так же отображаются в меню калибратора.
Общий вид калибратора приведен на рисунке 1. Лицевая панель калибратора
приведена на рисунке 2.

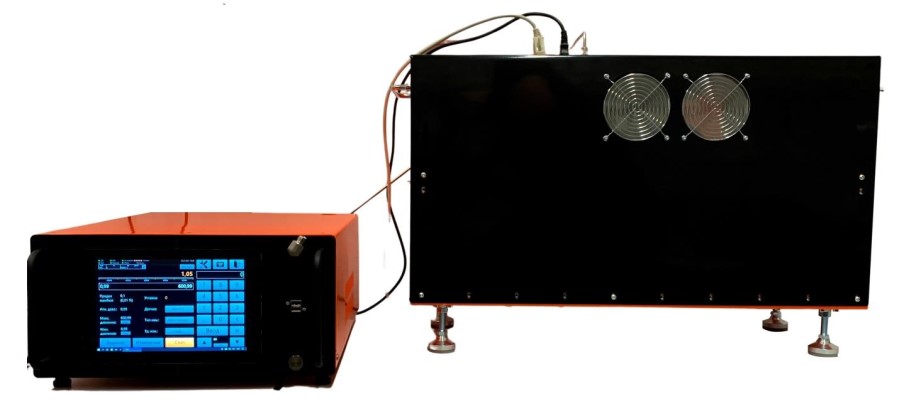

Рисунок 1 – Общий вид калибратора
Лист № 3
Всего листов 7

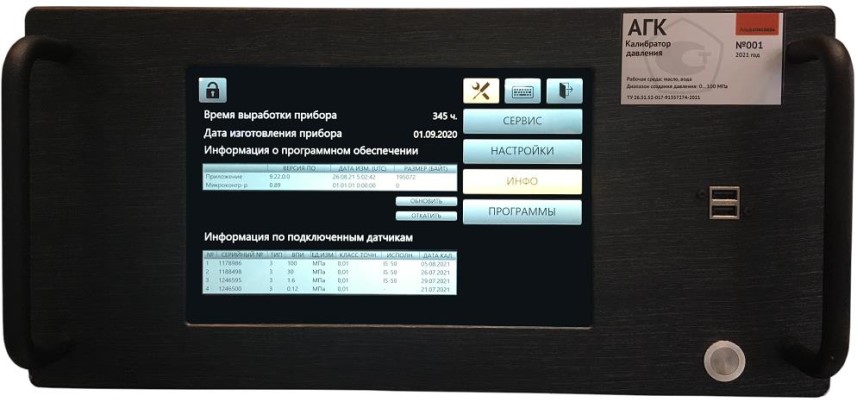

Рисунок 2 – Лицевая панель калибратора
Лист № 4
Всего листов 7
Программное обеспечение
Калибратор функционирует под управлением программного обеспечения (ПО),
которое является неотъемлемой его частью. ПО выполняет следующие функции: управление
работой калибратора; формирование выходных сигналов, передача их на цветной сенсорный
дисплей калибратора; обработка, передача и отображение результатов измерений,
автоматическая диагностика состояния калибратора. Так же ПО обеспечивает интерфейс
пользователя, при помощи которого осуществляются такие функции, как выбор единицы
измерения, разрядности отображения результатов измерений, языка меню и другие.
Идентификационные данные ПО приведены в таблице 1.
АвтономноеПОразмещаетсянаперсональномкомпьютереивыполняет
взаимодействие с ПО калибратора, производит отображение, хранение и передачу
информации. Идентификационные данные автономного ПО приведены в таблице 2.
Влияние ПО калибратора учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений
«средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационныеданные(признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
AHC
9.9.0.0
–
Таблица 2 – Идентификационные данные автономного программного обеспечения
Идентификационныеданные(признаки)Значение
Идентификационное наименование ПОAР
Номер версии (идентификационный номер) ПО, не ниже 1.0.0.0
Цифровой идентификатор ПО –
Лист № 5
Всего листов 7
Метрологические и технические характеристики
от 80 до 120
±0,01; ±0,015; ±0,02;
±0,025; ±0,05; ±0,1
±0,01; ±0,015; ±0,02;
±0,025; ±0,05; ±0,1
Таблица 3 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазоны измерений абсолютного давления, МПа
(1) (2)
- минимальныйот 0,1 до 1,7
- максимальный от 0,1 до 100,1
Диапазоны измерений избыточного давления, МПа
(1) (2)
- минимальныйот 0 до 1,6
- максимальный от 0 до 100
Диапазон измерений абсолютного давления
барометрическим модулем, кПа
(1)
Пределыдопускаемойприведеннойпогрешности
измерений избыточного (абсолютного) давления
преобразователем стандартного исполнения, % ДИ
(3) (4)
Пределы допускаемой погрешности измерений
избыточного (абсолютного) давления преобразователем
исполнения ДИ-50 (IS-50)
(3) (4)
:
- приведенная (от 0 до 50 % ДИ вкл.), % 0,5·ДИ
- относительная (свыше 50 до 100% ДИ), %
Пределыдопускаемойабсолютнойпогрешности±(0,00005·ДИ +0,00005·ИВ);
измерений избыточного (абсолютного) давления ±(0,000075·ДИ+0,000075·ИВ);
преобразователем исполнения ИВ-50 (MV-50), МПа
(3) (4)
±(0,0001·ДИ+0,0001·ИВ);
±(0,000125·ДИ+0,000125·ИВ);
±(0,00025·ДИ +0,00025·ИВ);
±(0,0005·ДИ+0,0005·ИВ)
Пределы допускаемой относительной погрешности
измерений абсолютного давления барометрическим±0,01
модулем, %
Примечания:
ДИ
–
диапазон измерений, МПа; ИВ
–
измеренная величина, МПа
(1)
Допускается выбор других единиц измерения давления, допущенных к применению в
Российской Федерации.
(2)
В соответствии с заказом калибратор комплектуется преобразователями с любым
диапазоном измерений лежащим в приведённом диапазоне измерений от минимального до
максимального включительно.
(3)
Конкретное значение погрешности (код класса точности) указывается в паспорте на
калибратор, на корпусе преобразователя и отображается в меню калибратора.
(4)
Вслучаеизмеренийизбыточного(абсолютного)давлениясприменением
преобразователей абсолютного (избыточного) давления и барометрического модуля
давления, к погрешности измерений давления преобразователей с верхними пределами
измерений (ВПИ) от 1,6 до 2,5 МПа изб. (от 1,7 до 2,6 МПа абс.) включительно добавляется
одна единица младшего разряда (+1 ед. мл. разряда). Для преобразователей с ВПИ свыше
2,5 МПа изб. (2,6 МПа абс.) погрешность не меняется.
Лист № 6
Всего листов 7
Значение
610; 450; 240
840; 280; 550
37
85
вода, масло
воздух, азот
220±10
50±1
800
20 000
10
Таблица 4 – Основные технические характеристики
Наименование характеристики
Габаритные размеры калибратора (длина; ширина; высота), мм, не более
Габаритные размеры силового блока (длина; ширина; высота), мм, не более
Масса калибратора, кг, не более
Масса силового блока, кг, не более
Рабочая среда:
- преобразователей давления
- барометрического модуля
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, не более, В·А
Средняя наработка на отказ, ч
Средний срок службы, лет
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +15 до +28
от 20 до 80
от 84 до 106,7
Знак утверждения типа
наносится на калибратор давления АГК методом наклейки, на титульный лист паспорта и
руководства по эксплуатации типографским способом.
Комплектность средства измерений
-
Таблица 5 – Комплект поставки
Наименование частей
Калибратор, в том числе
преобразователи давления
барометрический модуль
силовой блок
Руководство по эксплуатации
Обозначение
-
в соответствии с заказом
в соответствии с заказом
-АП.078.000.000.РЭ
Количество
1 шт.
1 шт. и более*
1 шт.**
1 шт.*
1 экз.
Паспорт
Руководство пользователя ПО
АП.078.001.000.ПС
АП.078.002.000.РП
1 экз.
1 экз.
1 шт.*
МП АП-02-2021
1 экз.
преобразователями
абсолютного давления
CD-диск (или другой носитель) с
автономным ПО
Методика поверки
* По заказу
** В случае комплектации калибратора
барометрический модуль обязателен к заказу
Сведения о методиках (методах) измерений
приведены в документе«Калибраторы давленияАГК. Руководство по эксплуатации», раздел 7.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к калибратору
давления АГК
Государственная поверочная схема для средств измерений избыточного давления до
4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
Государственная поверочная схема для средств измерений абсолютного давления в
диапазоне 1·10
-1
- 1·10
7
Па, утвержденная Приказом Росстандарта от 06.12.2019 г. № 2900
ТУ 26.51.52-017-91357274-2021 Калибраторы давления АГК. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Альфапаскаль» (ООО «Альфапаскаль»)
ИНН 7450075425
Адрес: 454047, Россия, г. Челябинск, 2-я Павелецкая, 36, офис 301
Телефон: (351) 725 74 50
Факс: (351) 725 74 50
Web-сайт: alfapascal.ru
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологииим. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс:(812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальныйномерзаписи обаккредитации в реестреаккредитованныхлиц RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34847-07 | Датчики давления | D-V.3 | Фирма "Dynisco, Inc", США и фирма "Viatran Corp.", США | 1 год | Перейти |
| 77529-20 | Система измерительная объемного расхода (объема) азота среднего давления позиции FQ-303 АО "Техноформ" | АО "ТЕХНОФОРМ", г.Подольск | 2 года | Перейти | |
| 16278-97 | Измерители давления газа | ИДГ-300 | АООТ Электронно-гидравлическая автоматика "ЭГА", г.Москва | 1 год | Перейти |
| 21026-12 | Преобразователи давления измерительные гидростатические | SG, PC-28P, SP-50 | Фирма "APLISENS S.A.", Польша | 3 года; 5 лет - для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев | Перейти |
| 46627-11 | Калибраторы универсальные | Н4-16 | ОАО "НПК "Ритм", г.Краснодар | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
