Мерники металлические технические 1-го класса К7-ВМА, ГРСИ 83662-21
Номер госреестра:
83662-21
Наименование СИ:
Мерники металлические технические 1-го класса
Обозначение типа:
К7-ВМА
Производитель:
ПО "Смелянский машиностроительный завод", Украина
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
3, 2394, 2549
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «16» ноября 2021 г. № 2564
Лист № 1
Регистрационный № 83662-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические технические 1-го класса К7-ВМА
Назначение средства измерений
Мерники металлические технические 1-го класса К7-ВМА (далее – мерники)
предназначены для измерений объема жидкости.
Описание средства измерений
Принцип действия мерников основан на заполнении их или сливе из них жидкости
и предназначены для измерения жидкости в объёме полной вместимости.
Мерники представляют собой стационарный вертикальный сосуд цилиндрической
формы с коническим днищем и плоской съемной крышкой. Для визуального контроля вме-
стимости мерника и процесса налива измеряемой жидкости служат смотровые окна со
шкальными пластинами.
Мерники установлены на опорных лапах, для контроля правильности установки
снабжены отвесом. В верхней части мерника расположено устройство для сообщения
внутренней полости мерника с атмосферой. На мерниках установлены наливная и пере-
ливная трубы, термометры для контроля температуры жидкости, пробно-спускные краны
служащие для отбора проб. Слив жидкости из мерника осуществляется через сливной па-
трубок путем поворота рукоятки его крана.
На табличке, прикрепленной к корпусу мерника, нанесен заводской номер, обеспе-
чивающий его идентификацию. В процессе эксплуатации обеспечивается возможность про-
чтения и сохранность заводского номера.
Общий вид мерников и схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки представлены на рисунке 1.
Лист № 2
Всего листов 4
Зав.№ 2394
Зав.№ 2549
Зав. № 3

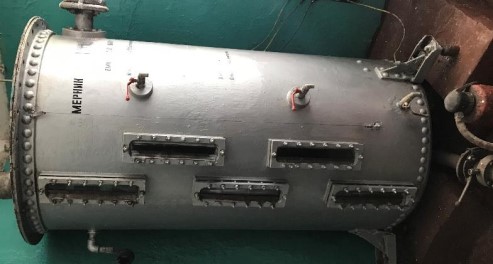

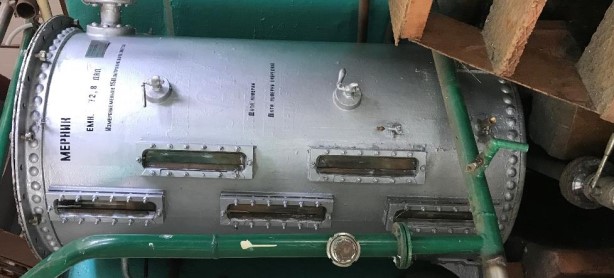

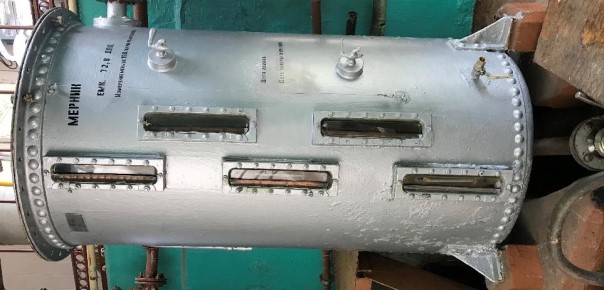

Рисунок 1 – Общий вид мерников К7-ВМА и схема пломбировки от несанкционирован-
ного доступа, обозначение места нанесения знака поверки
3
1
2
3
1
Лист № 3
Всего листов 4
Знак поверки наносится на следующие пломбы:
1 – пломба, ограничивающая доступ к крану слива;
2 – пломба, ограничивающая доступ к смотровому стеклу;
3 – пломба, ограничивающая доступ к люку горловины.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 1–2.
Зав.№ 2549
±0,2
Таблица 1 – Метрологические характеристики
Наименование характеристики
Зав.№ 3
Значение
Зав.№
2394
752
730
Номинальная вместимость, дм
3
726
Пределы допускаемой относительной
погрешности при температуре плюс 20
°
С, от
номинального значения полной вместимости,
%
Значение
975
790
2800
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность, %
от +5 до +30
от 30 до 80
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
К7-ВМА.ПС
1 экз.
Обозначение
К7-ВМА
Количество
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Мерник металлический технический 1-го класса
Мерник металлический технический К7-ВМА.
Паспорт.
Сведения о методиках (методах) измерений
приведены в разделе 2.4 паспорта К7-ВМА.ПС.
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к мерникам металлическим
техническим 1-го класса К7-ВМА
Приказ Федерального агентства по техническому регулированию и метрологии
от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для
средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости».
Изготовитель
ПО «Смелянский машиностроительный завод» (изготовлены в 1978 г.)
Адрес: Украина, Черкасская обл., г. Смела
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стан-
дартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.
Телефон/факс: (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Аттестат аккредитации: ФБУ «Пензенский ЦСМ» зарегистрирован в реестре аккре-
дитованных лицв областиобеспеченияединстваизмерений№RA.RU.311197
от 06.07.2015.
