Номер госреестра:
83659-21
Наименование СИ:
Манометр грузопоршневой
Обозначение типа:
И-600
Производитель:
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области" (ФБУ "Новосибирский ЦСМ"), г. Новосибирск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
75
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «12» ноября 2021 г. № 2536
Лист № 1
Регистрационный № 83659-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометр грузопоршневой И-600
Назначение средства измерений
Манометр грузопоршневой И-600 (далее по тексту – манометр) предназначен для
создания и измерений избыточного давления при поверке и калибровке средств измерений в
диапазоне значений избыточного давления от 1,25 до 60 МПа методом непосредственного
сличения.
Описание средства измерений
Принципдействияманометразаключаетсявуравновешиванииусилияна
неуплотненный поршень,создаваемого измеряемым давлением,весом поршня с
грузоприемным устройством и специальных грузов.
В состав манометра входят: устройство для создания давления (УСД), измерительная
поршневая система (ИПС) и комплект грузов.
УСД предназначено для создания и поддержания давления в гидростатической
системе манометра. Давление создается с помощью ручного насоса, предназначенного для
предварительного заполнения гидравлической системы, и винтового пресса для точного
задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на
стойки УСД. В качестве рабочей среды используется касторовое масло по ГОСТ 18102-95.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с
грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и
цилиндром в процессе измерений поршень с грузоприемным устройством и грузами
приводят во вращение. Положение равновесия фиксируется визуально.
Набор грузов предназначен для уравновешивания измеряемого давления.
Заводской номер наносится в формате цифрового обозначения на корпус манометра
методом наклейки или иным методом, что обеспечивает идентификациюманометра.
Пломбировка корпуса манометра не предусмотрена.
Общий вид манометра приведен на рисунке 1.
Лист № 2
Всего листов 4

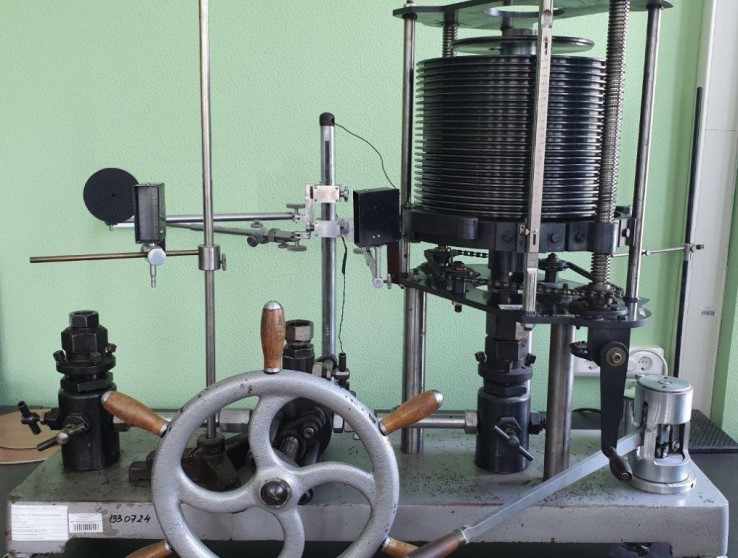

Рисунок 1 – Общий вид манометра грузопоршневого И-600
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Верхний предел измерений избыточного давления, МПа (кгс/см
2
) 60 (600)
Нижний предел измерений избыточного давления, МПа (кгс/см
2
) 1,25 (12,5)
Пределы допускаемой погрешности измерений избыточного
давления, %
(1)
±0,005
Номинальное значение приведенной площади поршня, см
2
0,2
Скорость опускания поршня, мм/мин, не более 0,5
Продолжительность свободного вращения поршня, мин, не менее 5
Порог реагирования, Па, не более 300
(1)
В основном диапазоне измерений от 0,1·Р
max
до Р
max
погрешность нормируется в % от
измеряемой величины; в дополнительном диапазоне измерений от Р
min
до 0,1·Р
max
погрешность нормируется в % от 0,1·Р
max
(где Р
max
– верхний предел диапазона измерений;
Р
min
– нижний предел диапазона измерений).
Лист № 3
Всего листов 4
Значение
касторовое масло ГОСТ 18102-95
930
1100
540
70
2,5
Таблица 2 – Основные технические характеристики
Наименование характеристики
Рабочая среда
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
Масса без комплекта грузов, кг, не более
Номинальная масса поршня с грузоприёмным
устройством, кг
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от +18 до +22
80
от 84 до 106,7
40000
10
Знак утверждения типа
наносится на корпус манометра грузопоршневого И-600 методом наклейки или иным
методом и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность манометра грузопоршневого И-600
Наименование частейОбозначение
Измерительная поршневая система-
Устройство для создания давления-
Комплект грузов с действительным значением массы-
Паспорт
НЦСМ-000-001 ПС
Количество
1 шт.
1 шт.
1компл.
1 экз.
Методика поверки
МП
23
1
-0084
-
20211
э
кз.
Сведения о методиках (методах) измерений
приведены в пункте 6.2 «Проведение измерений» паспорта манометра.
Нормативные и технические документы, устанавливающие требования к манометру
грузопоршневому И-600
Государственная поверочная схема для средств измерений избыточного давления до
4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
Изготовитель
Федеральноебюджетноеучреждение«Государственныйрегиональный
центрстандартизации,метрологии ииспытанийвНовосибирскойобласти»
(ФБУ «Новосибирский ЦСМ»)
ИНН 5407108720
Адрес: 630112, г. Новосибирск, пр. Дзержинского, д.2/1
Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Телефон: +7 (383) 278-20-00
Web-сайт: www.ncsm.ru
E-mail: csminfo@ncsm.ru
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологииим. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7(812) 251-76-01, факс: +7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальныйномерзаписи обаккредитации в реестреаккредитованныхлиц RA.RU.311541
