УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «12» ноября 2021 г. № 2536
Лист № 1
Регистрационный № 83649-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Эквиваленты сети NNBM 812х
Назначение средства измерений
Эквиваленты сети NNBM 812x (далее по тексту – эквиваленты сети)
предназначены для измерений несимметричного напряжения индустриальных радиопомех
совместно с измерительными приемниками (анализаторами спектра, селективными
вольтметрами).
Описание средства измерений
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой
эквивалента сети осуществляется как в ручном режиме, так и дистанционно.
Принцип работы эквивалентов сети (V-образные эквиваленты сети) заключается в
обеспечении передачи питающего напряжения от сети электропитания к испытываемому
объекту (техническое средство – источник индустриальных радиопомех), нагрузки
объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на
выход со стандартизованным сопротивлением 50 Ом для последующего измерения
(анализатором спектра, селективным вольтметром).
Выпускаемые модификации эквивалентов сети NNBM 812x: NNBM 8124, NNBM
8124-200, NNBM 8124-400, NNBM 8124-800, NNBM 8126 A 890. Данные модификации
отличаютсяноминальнымизначениямирабочихтоковинапряжений,типами
используемых соединений (разъем для тестируемого устройства сети электропитания) и
зажимов.
Общий вид эквивалентов сети, места пломбировки от несанкционированного
доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены
на рисунках 1,2. Заводской номер наносится на лицевую панель корпуса эквивалентов
сети в виде наклейки в формате «S/N ХХХХХ».
Лист № 2
Всего листов 5

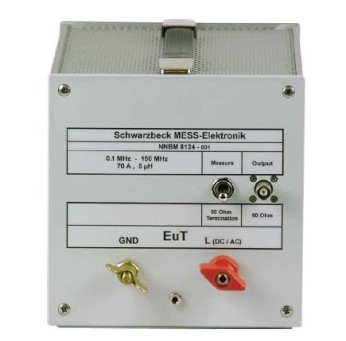

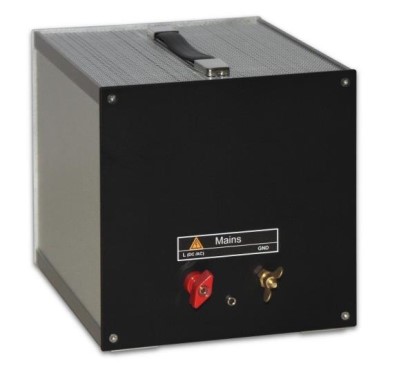

Рисунок 1а - Эквивалент сети NNBM 8124 вид спереди (слева), NNBM 8124 вид сзади
(справа)

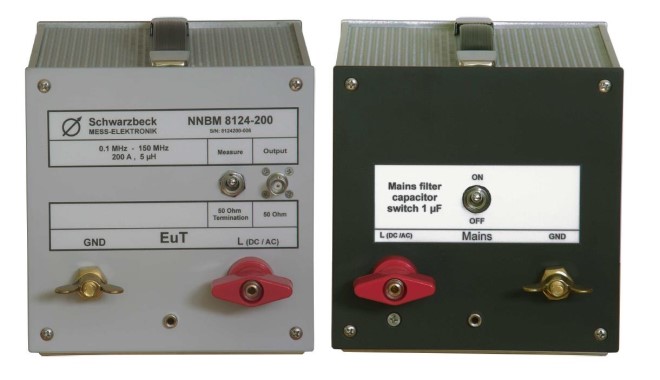

Рисунок 1б - Эквивалент сети NNBM 8124-200 вид спереди (слева), NNBM 8124-200 вид
сзади (справа)

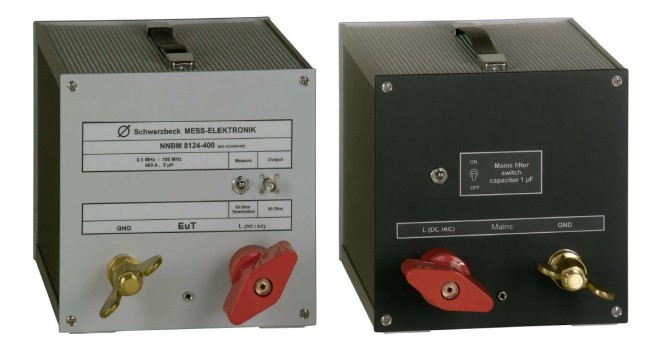

Рисунок 1в - Эквивалент сети NNBM 8124-400 вид спереди (слева), NNBM 8124-400 вид
сзади (справа)
Лист № 3
Всего листов 5

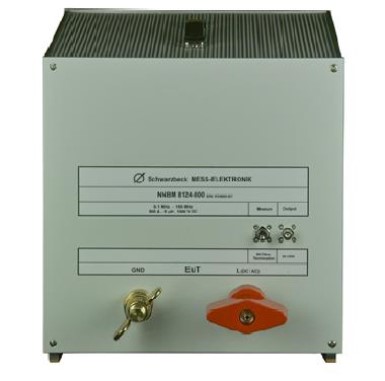

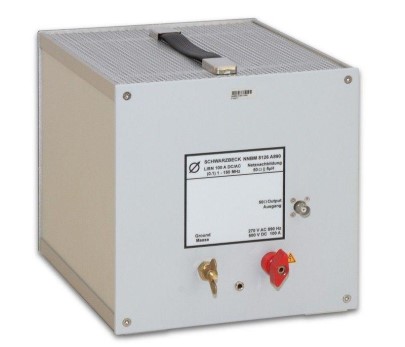

Рисунок 1г - Эквивалент сети NNBM 8126 A 890 (слева), NNBM 8124-800 (справа)

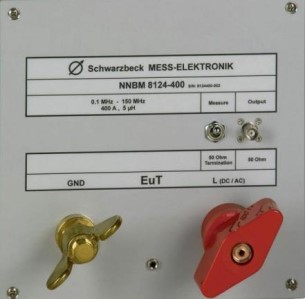

Рисунок 2 - Места пломбировки эквивалентов сети
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, кГц:
NNBM 8124
NNBM 8124-200
NNBM 8124-400
NNBM 8124-800
NNBM 8126 A 890
от 100 до 1,5·10
5
от 100 до 1,1·10
5
от 100 до 1,1·10
5
от 100 до 1,1·10
5
от 100 до 4,0·10
5
место нанесения
наклейки
места для пломбировки от
несанкционированного доступа
место нанесения
знака поверки
место нанесения знака
утверждения типа
Лист № 4
Всего листов 5
±2,0
40,0*
Значение
2,0
5,0
15,0
Наименование характеристики
Коэффициент калибровки, дБ, не более:
NNBM 8124, NNBM 8124, NNBM 8124-200, NNBM 8124-400,
NNBM 8124-800, NNBM 8126 A 890 в диапазоне частот до 110 МГц
NNBM 8124 в диапазоне частот свыше 110 МГц
NNBM 8126 A 890 в диапазоне частот свыше 110 МГц
Пределы абсолютной погрешности коэффициента калибровки (для всех
модификаций), дБ, не более
Развязка (между линиями «Main» и «EuT» на частотах свыше 3 МГц),
дБ, не менее
* - нормируется для всех модификаций кроме NNBM 8126 A 890.
320
×
220
×
220
70
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
NNBMNNBMNNBMNNBM
8124 8124-200 8124-400 8124-800
NNBM
8126 A
890
более
165
×
160
×
210
×
160
×
450
×
220
×
533
×
300
×
Габаритные размеры
(длина×ширина×высота),мм,не
210165225312
4,4
70200250800
Масса, кг, не более1,93613,9
Параметры электропитания:
- номинальный выходной ток, А
Условия применения:
-температураокружающегоот +15 до +25
воздуха, ºС
- относительная влажность воздуха80
при температуре +25 ºС, %, не более
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и
на корпус эквивалента сети методом наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Эквивалент сети
Руководство по эксплуатации
Методика поверки
Обозначение
NNBM 8124
NNBM 8124-200
NNBM 8124-400
NNBM 8124-800
NNBM 8126 A 890
-
-
Количество, шт.
1 (по заказу)
1 (по заказу)
1 (по заказу)
1 (по заказу)
1 (по заказу)
1
1
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные документы, устанавливающие требования к эквивалентам сети
NNBM 812х
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для
средств измерений переменного электрического напряжения до 1000 В в диапазоне частот
от 1·10
-1
до 2·10
9
Гц».
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная.
Требования к аппаратуре для измерения параметров индустриальных радиопомех и
помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения
параметров индустриальных радиопомех и помехоустойчивости. Устройства для
измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным
радиопомехам.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия.
D-69250, г. Шенау, ул. Зигельхаузер, 25.
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003.
Электронная почта: office@schwarzbeck.de.
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению
испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015
