ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная стенда 5 ОП
«Управленческий» АИИС 5У
Назначение средства измерений
Системаавтоматизированнаяинформационно-измерительнаястенда5ОП
«Управленческий» АИИС 5У (далее по тексту – Система, АИИС) предназначена для измерений
параметров технологических процессов стендовых испытаний газотурбинных двигателей
(далее объект испытания, ГТД): сигналов от датчиков температуры (ТЭДС термопар,
соответствующих температуре); температур газообразных и жидких сред; абсолютного,
избыточного и разности давлений газообразных и жидких сред; силы от тяги двигателя; частоты
переменного тока, соответствующей частоте вращения роторов; частоты переменного тока
генератора; относительной влажности воздуха в боксе; массового расхода топлива; объемного
расхода жидкостей; напряжения переменного тока генератора; силы переменного тока
генератора;относительногонапряжениятензодатчиков;напряженийпостоянного и
переменного тока,соответствующего вибрациями пульсациям давления; заряда
пьезоэлектрических датчиков и напряжения переменного тока, соответствующего заряду
пьезоэлектрических датчиков; а также для отображения и документирования результатов
измерений и расчетных величин при испытаниях на стенде 5 ОП «Управленческий» ПАО
«ОДК-Кузнецов», г. Самара.
Описание средства измерений
ПринципдействияАИИСприизмерениифизическихвеличиноснованна
преобразовании измеряемыхфизическихвеличинпервичнымиизмерительными
преобразователями (ПП) в электрические сигналы, функционально связанные с измеряемыми
физическими величинами, с последующим преобразованием, нормализацией и передачей их по
каналам связи в измерительные модули для цифрового преобразования и регистрации
измеренных величин с последующей передачей для отображения средствами вычислительной
техники.
Конструктивно АИИС включает в себя следующие основные компоненты:
Стативы датчиков давления DMP (БЛИЖ.408310.002.102, БЛИЖ.408310.002.103,
БЛИЖ.408310.002.104);
Статив датчиков давления РМК (БЛИЖ.408310.002.106);

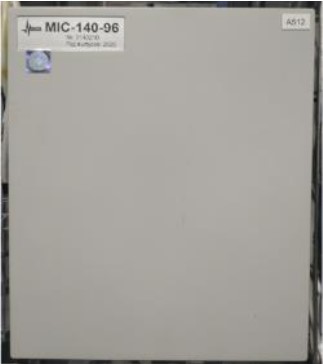

Рама для MIC-140 (БЛИЖ.404290.726.002);
Рамы для MIC-170 (БЛИЖ.404290.726.002, БЛИЖ.404290.726.002-01);
Trial коммутационные МВР-24Е (БЛИЖ.408320.135.016);
Шкаф БП МВР с блоками питания (БЛИЖ.408310.002.105);
Щит распределительный питания (БЛИЖ.408320.136.175);
Кросс-панель (БЛИЖ.408320.136.174);
Шкафы кроссовые тензо (БЛИЖ.408320.151.097);
Шкаф кроссовый АИИС (БЛИЖ.423819.004.008);
Лист № 2
Всего листов 16
Шкаф кроссовый преобразователей С3Гн (БЛИЖ.423819.004.013);
Стойка приборная ММП (БЛИЖ.423819.006.012);
Стойка приборная №1 (БЛИЖ.423819.006.014);
Стойка приборная №2 (БЛИЖ.423819.006.015);
Стойка приборная БМП (БЛИЖ.423819.006.750);
Автоматизированные рабочиеместа (БЛИЖ.401350.012.046 – (Статика№1 – №4),
БЛИЖ.401350.012.047 – (Динамика №1, №2));
Станция сбора данных (БЛИЖ.401350.012.048);
Комплекты ПП и соединительных кабелей.
Функционально АИИС включает в себя измерительные каналы (ИК) разделенные на две
группы:
Первая группа - ИК физических величин, состоящие из ПП, преобразующие измеряемые
физические величины в электрические сигналы и вторичной аппаратуры для последующего
измерения этих электрических сигналов и пересчета их в значения физических величин. К ней
относятся:
ИК температур газообразных и жидких сред;
ИК абсолютного, избыточного и разности давлений газообразных и жидких сред;
ИК силы от тяги двигателя;
ИК относительной влажности воздуха в боксе;
ИК массового расхода топлива;
ИК объемного расхода жидкостей;
ИК напряжения переменного тока генератора;
ИК силы переменного тока генератора;
ИК частоты переменного тока генератора.
Вторая группа - ИК физических величин, состоящие только из вторичной аппаратуры
измерений электрических параметров, соответствующих значениям физических параметров,
рассчитываемых по известным градуировочным характеристикам ПП, не входящих в состав
АИИС. К этим ИК относятся:
ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих
температуре);
ИК частоты переменного тока, соответствующей частоте вращения роторов;
ИК относительного напряжения тензодатчиков;
ИК напряжений постоянного и переменного тока, соответствующего вибрациям и
пульсациям давления;
ИК заряда пьезоэлектрических датчиков.
ИК температур газообразных и жидких сред.
Принцип действия ИК на базе термопреобразователей сопротивления ТП-9201 (рег.
48114-11) и ТС, серии 1288 (рег. 18131-09) основан на измерении и преобразовании
температуры в электрический сигнал (сопротивление постоянному току), пропорциональный
измеряемой температуре, который поступает на вход модуля МR-227R3 комплекса
измерительного магистрально-модульного MIC-236 (рег. № 46517-11) и далее преобразуется в
цифровой код и передается для регистрации и отображения средствами вычислительной
техники АРМ. ИК температуры воздуха в боксе реализован с помощью измерителя влажности
и температуры ИВТМ-7 (рег. № 15500-12), выходной цифровой сигнал которого передается для
регистрации и отображения средствами вычислительной техники АРМ.
Лист № 3
Всего листов 16
ИК абсолютного, избыточного и разности давлений газообразных и жидких сред.
Принцип действия ИК основан на функциональной зависимости выходного сигнала
(цифрового для измерителей давления многоканальных MIC-170 (рег. 70294-18) и
барометра рабочего сетевого БРС-1М (рег. 16006-97) или напряжения постоянного тока в
диапазонеот 0 до 10 В – для преобразователей давления измерительных DMP (рег. № 75925-19)
и преобразователей измерительных давления ЗОНД-20 (рег. 66467-17)), возникающего от
воздействия измеряемого давления (разрежения) жидкостей или газов на чувствительный
элемент ПП. Аналоговые выходные сигналы ПП поступают на измерительные модули МR-114
комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой
код и передаются для регистрации и отображения средствами вычислительной техники АРМ.
Цифровые выходные сигналы также передаются для регистрации и отображения на средства
вычислительной техники АРМ.
ИК силы от тяги двигателя.
ИК силы от тяги обеспечивает измерение силы от тяги работающего двигателя как на
установившихся, так и на переходных режимах работы. При работе двигателя, закреплённого
на динамометрический платформе (ДМП), усилие от работы двигателя передаётся на ДМП,
установленной на специальных гибких пластинах. Такая подвеска даёт возможность ДМП пе-
ремещаться в горизонтальном направлении. Перемещение ДМП воздействует на датчик сило-
измерительный тензорезисторный U10M серии U (рег. № 41034-09). Выходной сигнал датчика,
пропорциональный силеот тяги, поступает на модуль МR-212 комплекса измерительного маги-
стрально-модульного MIC-224 (рег. № 46517-11), оцифровывается и далее передается в компь-
ютер верхнего уровня системы, где с помощью известной градуировочной зависимости вычис-
ляется сила от тяги двигателя для регистрации и отображения средствами вычислительной тех-
ники АРМ.
ИК относительной влажности воздуха в боксе.
ИК реализован спомощьюизмерителя влажности и температуры ИВТМ-7 (рег.№ 15500-
12). Принцип измерения влажности, которого основан на зависимости диэлектрической прони-
цаемости чувствительного элемента от влажности окружающего воздуха. Выходной цифровой
сигнал измерителя передается для регистрации и отображения средствами вычислительной тех-
ники АРМ.
ИК массового расхода топлива.
Принцип действия ИК массового расхода основан на использовании в ПП сил
Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая
колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания
противоположных сторон петли и, как следствие, фазовые смещения их частотных
характеристик, пропорциональных массовому расходу. Частотный выходной сигнал ПП
массового расхода Rotamass (рег. 75394-19) поступает на измерительный модуль MR-451
комплекса измерительного магистрально-модульного MIC-224, где преобразуются в цифровой
код и передаются для регистрации и отображения средствами вычислительной техники АРМ.
ИК объемного расхода жидкостей.
Принцип действия ИК объемного расхода основан на функциональной зависимости
частоты переменного тока на выходе турбинного преобразователя расхода ТПР (рег. 8326-
04) от частоты вращения его винтовой гидрометрической турбинки, которая в свою очередь
зависит от объёмного расхода жидкости, протекающей через рабочее сечение преобразователя.
Сигналы частоты переменного тока с ПП поступают на нормализаторы сигнала МЕ-402 с
последующимизмерениемчастотымодулямиМR-452комплексаизмерительного
магистрально-модульного MIC-236и MIC-224,где преобразуются в цифровой код. Полученные
значения измеренных объемных расходов поступают на средства отображения и регистрации
АРМ.
Лист № 4
Всего листов 16
ИК напряжения переменного тока генератора.
Принцип действия ИК напряжения переменного тока генератора основан на измерении
выходного напряжения с помощью датчиков напряжения CV3 (рег. 57088-14),
пропорциональный измеряемому напряжению выходной сигнал с которых поступает на
измерительный модуль МR-114 комплекса измерительного магистрально-модульного MIC-236,
где преобразуется в цифровой код и передается для регистрации и отображения средствами
вычислительной техники АРМ.
ИК силы переменного тока генератора.
Принцип действия ИК силы переменного тока основан на преобразовании ПП типа ПИТ
(рег. № 74910-19) значений силы тока в цепях каждой фазы генератора в ток соответствующего
измерительного канала. ПП представляет из себя токовый трансформатор, выходной сигнал с
которого, пропорциональный силе измеряемого тока, поступает на измерительный модуль МR-
114 комплекса измерительного магистрально-модульного MIC-236, где преобразуется в
цифровой код и передается для регистрации и отображения средствами вычислительной
техники АРМ.
ИК частоты переменного тока генератора.
ИК реализован следующим образом: выходноенапряжениегенератора, преобразованное
с помощью датчиков напряжения серии CV3, поступает на нормализатор сигнала МЕ-402 с
последующим измерением частоты модулем МR-452 комплекса измерительного магистрально-
модульного MIC-236, где частота преобразуется в цифровой код. Полученные значения частоты
поступают на средства отображения и регистрации АРМ.
ИКсигналовот датчиков температуры (ТЭДСтермопар, соответствующихтемпературе).
ИК реализован на базе комплексов измерительных магистрально-модульных MIC-140,
где ТЭДС термопар, соответствующих температуре, преобразуется в цифровой код.
Полученные значения поступают на средства отображения и регистрации АРМ.
ИК частоты переменного тока, соответствующей частоте вращения роторов.
ИК реализован на базе нормализатора сигнала МЕ-402 и модуля МR-452 комплекса
измерительного магистрально-модульного MIC-236, где частота преобразуется в цифровой код.
Полученные значения поступают на средства отображения и регистрации АРМ.
ИК относительного напряжения тензодатчиков.
ИК реализован на базе модуля МX-340 комплекса измерительного магистрально-
модульного MIC-553, где измеренное относительное напряжение преобразуются в цифровой
код и передается для регистрации и отображения средствами вычислительной техники АРМ.
ИК напряжений постоянного и переменного тока, соответствующего вибрациям и
пульсациям давления.
ИК реализован на базе модуля МX-228 комплекса измерительного магистрально-
модульного MIC-553, где измеренные значения напряжения постоянного и переменного тока
преобразуются в цифровой код и передаются для регистрации и отображения средствами
вычислительной техники АРМ.
ИК заряда пьезоэлектрических датчиков.
ИК реализован на базе модуля МX-240 комплекса измерительного магистрально-
модульного MIC-553, где измеренные значения электрического заряда преобразуются в
цифровой код и передаются для регистрации и отображения средствами вычислительной
техники АРМ.
Синхронизация регистрации данных в системе реализована с помощью канала
формирователя импульсов на базе модуля МЕ-020В8-1. МЕ-020В8-1, включённый в режим
«Ведущий», формирует синхросигналы СЕВ и 10 МГц и выдаёт их как на второй модуль МЕ-
020В8-1, включённый в режим «Ведомый», так и на три измерительных комплекса MIC-553
подсистемы БМП. Второй модуль МЕ-020В8-1 выдаёт синхросигналы СЕВ на измерительные
комплексы MIC-236, MIC-224, MIC-710 и блоки питания, коммутации и синхронизации MBP-
24E подсистемы ММП.
Лист № 5
Всего листов 16

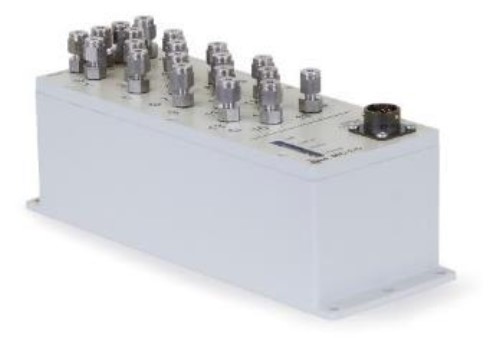

Рисунок 4 – Комплекс MIC-170
По виду климатического исполнения система относится к аппаратуре УХЛ4. Условия
хранения оборудования должны соответствовать условиям 1 (отапливаемое помещение в
любых макроклиматических районах) по ГОСТ 15150-69. Значения относительной влажности
при хранении должны быть не более 80% и не менее 40%, значения температуры – от + 5 ºС до
+ 40 ºС.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
запиранием ключом замков на дверях элементов системы (стоек приборных,
шкафов кроссовых и т.д.);
пломбирующими наклейками на панелях, открывающих доступ к элементам
электрической схемы устройств.
Общий вид основных составных частей системы представлен на рисунках № 1 – 12.

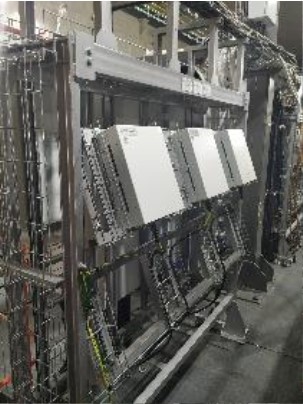

Рисунок 1 – Статив датчиков давления
Рисунок 2 – Блок коммутационный МВР-24Е
Рисунок 3 – Комплекс MIC-140
Лист № 6
Всего листов 16

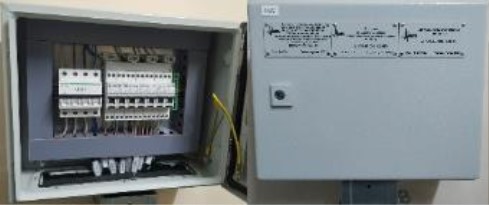

Рисунок 8 – Щит распределительный питания

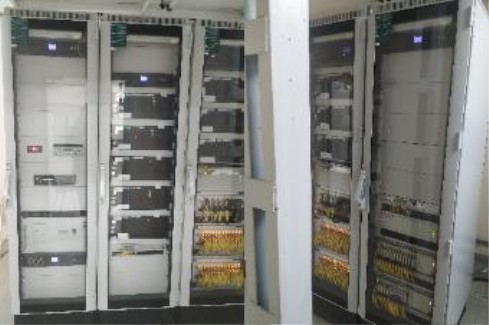

Рисунок 9 – Стойки приборные

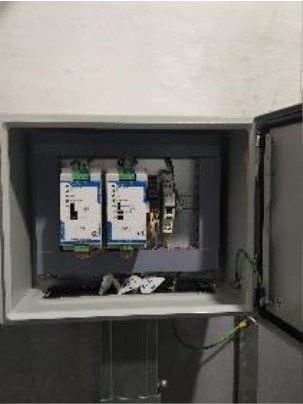

Рисунок 6 – Шкаф БП МВР с блоками питания
Рисунок 5 – Рамы для MIC-140 и MIC-170

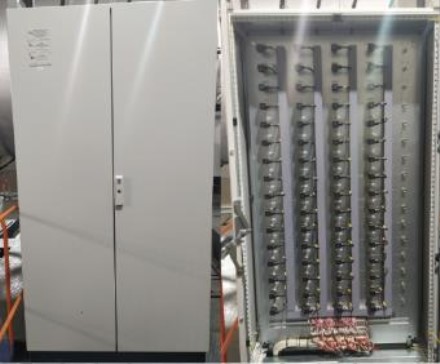

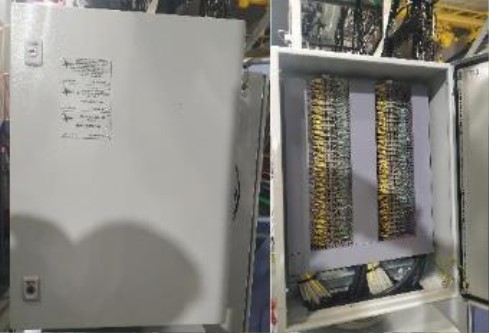

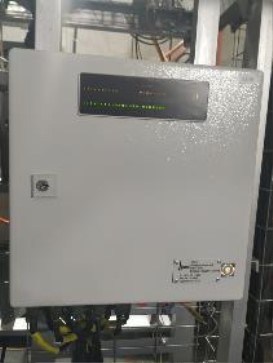

Рисунок 7 – Шкаф кроссовый АИИС

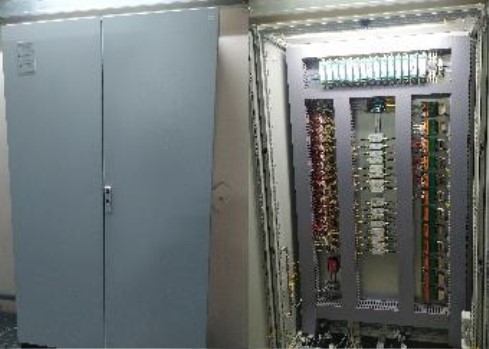

Рисунок 10 – Шкаф кроссовый тензо
Лист № 7
Всего листов 16

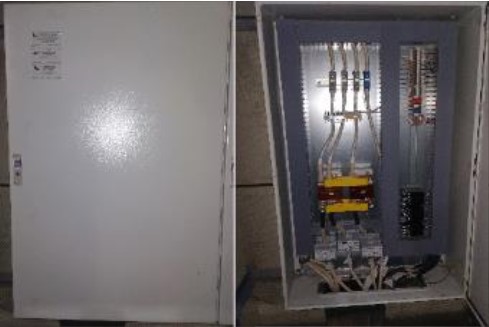

Рисунок 11 – Шкаф кроссовый преобразователей
С3Гн
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-
разрядная).
Функциональное программное обеспечение представлено программой управления
комплексом ПО «СИАМ».
Метрологически значимой частью ПО «СИАМ» является метрологический модуль
scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 – Идентификационные данные функционального ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОscales.dll
Номер версии (идентификационный номер) ПО1.0.0.8
Цифровой идентификатор ПО24CBC163
Алгоритм вычисления идентификатора ПОCRC32
Метрологические и технические характеристики
Основные метрологические характеристики (МХ) АИИС приведены в таблице 2.
Кол-
во ка-
налов
Пределы
допускаемой
погрешности
45
(Параметр: t.бокс)
Таблица 2 – Основные МХ АИИС
Физические Измеряе- Значение
параметры мые входного
(обозначение)величинысигнала
1 2 3
ИК температур газообразных и жидких сред
Температура воздуха в боксе
Температураот минус 45 до 60 °С
Δ: ±0,5 °С1

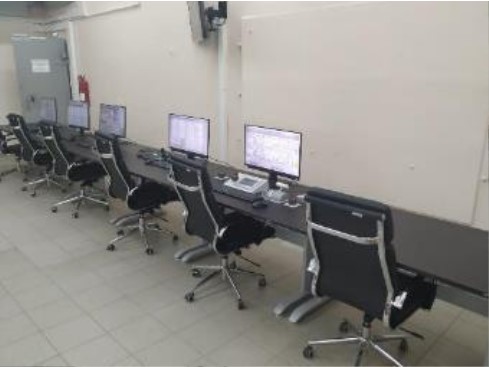

Рисунок 12 – Автоматизированные рабочие ме-
ста
Лист № 8
Всего листов 16
1
13
1
1
1
1
2
2
2
2
112
Δ: ±4 K
от 223 до 323 К
(от -50 до +50 °С)
Давление
абсолютное
Продолжение таблицы 2
Температура воздухапри отборе
на нормальные и аварийныеот 400 до 770К
нужды ЛА(от 126 до 500˚С)
(Параметр: t.г.нужды ЛА)
Температура воздуха на входе
ВЗУδ: ±0,3 % от ИЗ
(Параметры: t.н.1 – t.н.13)
Температура топлива на входе в
изделиеот -50 до +50 °Сγ: ±1,0 % от ВП
(Параметр: t.т.вх)
Температура масла на входе в
изделиеот -50 до +250 °Сγ: ±1,0 % от ВП
(Параметр: t.м.вх)
Температура trial на выходе
из изделияот -50 до +250 °Сγ: ±1,0 % от ВП
(Параметр: t.м.вых)
Температура масла в ОТ (опоры
турбины)от -50 до +250 °Сγ: ±1,0 % от ВП
(Параметр: t.м.ОТ)
Температура г/ж в баке НП-177-
1, температура г/ж в баке НП-
177-2от -50 до +120 °Сγ: ±1,0 % от ВП
(Параметры: t.гж.нп177.1;
t.гж.нп177.2)
Температура г/ж на входе НП-
177-1, температура г/ж на входе
НП-177-2от -50 до +120 °Сγ: ±1,0 % от ВП
(Параметры: t.гж.вх.нп177.1;
t.гж.вх.нп177.2)
Температура г/ж на выходе НП-
177-1, температура г/ж на вы-
ходе НП-177-2от -50 до +120 °Сγ: ±1,0 % от ВП
(Параметры: t.гж.вых.нп177.1;
t.гж.вых.нп177.2)
Температура г/ж на выходе т/о
НП-177-1, температура г/ж на
выходе т/о НП-177-2от -50 до +120 °Сγ: ±1,0 % от ВП
(Параметры: t.гж.то.нп177.1;
t.гж.то.нп177.2)
ИК абсолютного, избыточного и разности давлений газообразных и жидких сред
Абсолютное давление газооб-
разных средот 66,8 до 135,8 кПаδ: ±0,3 % от ИЗ
(Параметры: dP.5.1 – dP.5.112)
Лист № 9
Всего листов 16
Давление
избыточное
от 137 до 207 кПа
от 343 до 690 кПа
Давление
абсолютное
от 0 до 245,2 кПа
(от 0 до 2,5 кгс/см
2
)
Разность
давлений
от 0 до 1961 Па
(от 0 до 0,02 кгс/см
2
)
от -3927 до 0 Па
(от -0,04 до 0 кгс/см
2
)
Давление
избыточное
Избыточное давление газооб-
разных сред
(Параметры: P.4г.1; P.4г.2)
Избыточное давление газооб-
разных сред
(Параметры: P.6г.1; P.6г.2)
Избыточное давление газооб-
разных сред
(Параметры: P.10г.1 – P.10г.30)
Избыточное давление газооб-
разных сред
(Параметры: P.16г.1 – P.16г.24)
от 0 до 137 кПа
γ: ±0,3 % от ВП
δ: ±0,3 % от ИЗ
112
от 0 до 343 кПа
γ: ±0,3 % от ВП
δ: ±0,3 % от ИЗ
208
γ: ±1,0 % от ВП1
γ: ±1,0 % от ВП4
от 0 до 588,4 кПа
(от 0 до 6 кгс/см
2
)
от 0 до 392,3 кПа
(от 0 до 4 кгс/см
2
)
от 0 до 245,2 кПа
(от 0 до 2,5 кгс/см
2
)
γ: ±1,0 % от ВП1
γ: ±1,0 % от ВП2
Δ: ±20 Па8
Δ: ±50 Па4
Продолжение таблицы 2
Избыточное давление газооб-
разных сред
(Параметры: dP.30.1 –
dP.30.112)
Избыточное давление газооб-
разных сред
(Параметры: dP.100.1 –
dP.100.208)
Избыточное давление жидкости
(Параметр: P.6ж)
Избыточное давление жидкости
(Параметры: P.4ж.1 – P.4ж.4)
Избыточное давление жидкости
(Параметр: P.2.5ж)
Абсолютное давление жидко-
сти
(Параметры: P.2.5ж.абс 1;
P.2.5ж.абс 2)
Перепад между статическим
давлением в мерном сечении и
в контрольным сечении
(Параметры: dP.мс.1 – dP.мс.8)
Полное давление-разряжение на
входе в РМК
(Параметры: P.полн 1 – P.полн
4)
Избыточное давление газооб-
разных сред
(Параметры: P.1.6г.1 –
P.1.6г.17)
γ: ±0,3 % от ВП
17
δ: ±0,3 % от ИЗ
γ: ±0,3 % от ВП
2
δ: ±0,3 % от ИЗ
γ: ±0,3 % от ВП
2
δ: ±0,3 % от ИЗ
γ: ±0,3 % от ВП
30
δ: ±0,3 % от ИЗ
от 0 до 78,4 кПа
(от 0 до 0,8 кгс/см
2
)
от 78,4 до 156,9 кПа
(от 0,8 до 1,6 кгс/см
2
)
от 0 до 196,1 кПа
(от 0 до 2 кгс/см
2
)
от 196,1 до 392,3 кПа
(от 2 до 4 кгс/см
2
)
от 0 до 294,1 кПа
(от 0 до 3 кгс/см
2
)
от 294,1 до 588,4 кПа
(от 3 до 6 кгс/см
2
)
от 0 до 490,3 кПа
(от 0 до 5 кгс/см
2
)
от 490,3 до 980,7 кПа
(от 5 до 10 кгс/см
2
)
от 0 до 784,5 кПа
(от 0 до 8 кгс/см
2
)
от 784,5 до 1569,1 кПа
(от 8 до 16 кгс/см
2
)
γ: ±0,3 % от ВП
24
δ: ±0,3 % от ИЗ
Лист № 10
Всего листов 16
Избыточное давление газооб-
разных сред
(Параметры: P.25г.1 – P.25г.26)
γ: ±0,3 % от ВП
Избыточное давление газооб-
разных сред
(Параметры: P.40г.1 – P.40г.26)
γ: ±0,3 % от ВП
Абсолютное давление газооб-
разных сред
(Параметр: P.2.5г.абс)
от 0 до 640 кПа
(от 0 до 6,53 кгс/см
2
)
от 0 до 35 МПа
(от 0 до 356,9 кгс/см
2
)
Давление воздуха при отборе на
нормальныеи аварийныенужды
(Параметр: P.г.нужды ЛА)
Атмосферное давление
(Параметр: P.атм)
Сила от тяги двигателя
(Параметр: R)
γ: ±0,3 % от ВП
Продолжение таблицы 2
26
δ: ±0,3 % от ИЗ
26
δ: ±0,3 % от ИЗ
от 0 до 1225,8 кПа
(от 0 до 12,5 кгс/см
2
)
от 1225,8 до 2451,7
кПа
Давление(от 12,5 до 25 кгс/см
2
)
избыточноеот 0 до 1961,3 кПа
(от 0 до 20 кгс/см
2
)
от 1961,3 до 3922,7
кПа
(от 20 до 40 кгс/см
2
)
от 0 до 127,4 кПа
Давление аб- (от 0 до 1,3 кгс/см
2
)
солютноеот 127,4 до 245,2 кПа
(от 1,3 до 2,5 кгс/см
2
)
γ: ±0,3 % от ВП
1
δ: ±0,3 % от ИЗ
γ: ±1 % от ВП2
от 0 до 600 кПа
(от 0 до 6,12 кгс/см
2
)
Давление
избыточное
γ: ±1 % от ВП2
Давление воздуха наддува бака
НП-177-1, давление воздуха
наддува бака НП-177-2
(Параметры: P.в.гб.нп177.1;
P.в.гб.нп177.2)
Давление г/ж на входе НП-177-
1, давление г/ж на входе НП-
177-2
(Параметры: P.гж.вх.нп177.1;
P.гж.вх.нп177.2)
Давление г/ж на выходе НП-
177-1, давление г/ж на выходе
НП-177-2
(Параметры: P.гж.вых.нп177.1;
P.гж.вых.нп177.2)
γ: ±1 % от ВП2
γ: ±0,3 % от ВП
1
δ: ±0,3 % от ИЗ
Давление
от 0 до 784,5 кПа
(от 0 до 8 кгс/см
2
)
от 784,5 до 1569,1 кПа
(от 8 до 16 кгс/см
2
)
от 60 до 110 кПа
а
бс
ол
ю
т
но
е
(от 450 до 825 мм
рт.ст.)
Δ: ±67 Па1
ИК силы от тяги двигателя
от 0 до 122,6 кН
(от 0 до 12500 кгс)
Сила от тяги от 122,6 до 245,2 кН
(от 12500 до 25000
кгс)
1
δ: ±0,3 % от ИЗ
Лист № 11
Всего листов 16
Δ: ±2 %1
Продолжение таблицы 2
ИК относительной влажности воздуха в боксе
Относительная влажность воз-Относитель-
духа в боксеная влаж-от 0 до 99 %
(Параметр: n.бокс) ность
ИК массового расхода топлива
δ: ±0,5 % от ИЗ 1
δ: ±0,3 % от ИЗ 1
турбины
емный
δ: ±1 % от ИЗ1
δ: ±1 % от ИЗ1
мальная
δ: ±1 % от ИЗ2
δ: ±1 % от ИЗ2
γ: ±2 % от ВП3
γ: ±2 % от ВП3
Массовый расход топливаРасход мас-
от 200 до 400 кг/ч
(Параметр: G.топл)совый
от
400
вк
л
ю
чи
т
ел
ьн
о
до 20000 кг/ч
ИК объемного расхода жидкостей
Прокачка масла через опору
от
0
,
12
д
о 0,6
л/с
(Параметр: Q.м.ОТ)
(от
7
,2 до 36 л/м
и
н)
Прокачка масла через двигательот 0,4 до 4 л/с
(Параметр: Q.м)(от 24 до 240 л/мин)
Прокачка НП-177-1 минималь-
ная, прокачка НП-177-2 мини-Расход объ-
от
0
,
12
д
о 0,6
л/с
(
Пар
а
метр
ы
:
Q
.гж
.
mi
n.нп177
.
1;
(от 7,2 до 36 л/мин)
Q.гж.min.нп177.2)
Прокачка НП-177-1, прокачка
НП-177-2от 0,6 до 6,0 л/с
(Параметры: Q.гж.нп177.1;(от 36 до 360 л/мин)
Q.гж.нп177.2)
ИК напряжения переменного тока генератора
Напряжение генератора пере-
менного тока №1 фаза 1, фаза 2,
фаза 3от -200 до +200 В
(Параметры: U.гт120.1.f1 –
U.гт120.1.f3)
Напряжение генератора пере-
менного тока №2 фаза 1, фаза 2,Напряжение
фаза 3переменного от -200 до +200 В
(Параметры: U.гт120.2.f1 – тока
U.гт120.2.f3)
Напряжение генератора пере-
менного тока №3 фаза 1, фаза 2,
фаза 3от -200 до +200 В
(Параметры: U.гт120.3.f1 –
U.гт120.3.f3)
γ: ±2 % от ВП3
Лист № 12
Всего листов 16
(Параметры: f.гт120.1 –
Частота пе-
от -3,005 до +66,466
мВ
Относитель-
ное напря-
жение
±2 мВ/В
±20 мВ/В
Продолжение таблицы 2
ИК силы переменного тока генератора
Сила тока генератора перемен-
ного тока №1 фаза 1, фаза 2,
фаза 3от 0 до 750 Аγ: ±2 % от ВП3
(Параметры: I.гт120.1.f1 –
I.гт120.1.f3)
Сила тока генератора перемен-
ного тока №2 фаза 1, фаза 2,Сила пере-
фаза 3менногоот 0 до 750 Аγ: ±2 % от ВП3
(Параметры: I.гт120.2.f1 – тока
I.гт120.2.f3)
Сила тока генератора перемен-
ного тока №3 фаза 1, фаза 2,
фаза 3от 0 до 750 Аγ: ±2 % от ВП3
(Параметры: I.гт120.3.f1 –
I.гт120.3.f3)
ИК частоты переменного тока генератора
Частота напряжения генератора
переменно
г
о тока №
1
, №
2
, №3
ременногоот 1 до 10000 Гцγ: ±0,5 % от ИЗ3
f.гт120.3
тока
ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре)
Напряжение постоянного тока,
соответствующее значениямТЭДС тер-
температуры в диапазоне пре- мопар, соот-
образований ПП термоэлектри-ветствую-γ: ±0,05 %767
ческого типа: ТХА (К), ТХК(L), щая темпе-
ТМК(Т), ТПР(В)ратуре
(Параметры: t.XК.1 – t. ХК.767)
ИК частоты переменного тока, соответствующей частоте вращения роторов
Частота переменного тока, со-
ответствующая значениям ча-Частота пе-
стоты вращения роторов (НД,ременногоот 1 до 10000 Гцδ: ±0,1 % от ИЗ3
СД и ВД) тока
(Параметры: n.нд; n.сд; n.вд)
ИК относительного напряжения тензодатчиков
Относительное напряжение &fraq12; и
&fraq14; моста тензодатчиков до 96
кГцγ: ±1 % от ДИ112
(Параметры: dU.tenzo.1 –
dU.tenzo.112
Относительное напряжение &fraq12;
моста и полного моста тензо-
датчиков до 96 кГцγ: ±1 % от ДИ16
(Параметры: dU.tenzo.113 –
dU.tenzo.128
Лист № 13
Всего листов 16
Продолжение таблицы 2
ИК напряжений постоянного и переменного тока, соответствующего вибрациям и пульсациям
давления
Постоянное и переменное
напряжение до 45 кГц
давления
(
Пар
а
метр
ы
:
U
.
d
.
1 –
U.
d.26;Н
а
пря
ж
ен
и
е
от -10 до +10 Вγ: ±0,5 % от ДИ27
U.ks)постоянного
Напряжение переменного тока,и перемен-
соответствующее пульсациямного тока
от -11
д
о
+11
В
γ:
±
0
,
5
% от
ДИ5
электрических датчиков
Напряжение
(Параметры: U.ps.1 – U.ps.5)
ИК заряда пьезоэлектрических датчиков
Заряд пьезоэлектрических дат-
чиков до 96 кГцЗаряд±1000 пКлγ: ±2 % от ДИ12
(Параметры: q.d.1 – q.d.12)
Напряжение переменного тока,
соответс
т
ву
ю
щее заряду пьезо-
переменного от -10 до +10 Вγ: ±0,5 % от ДИ12
(Параметры: q.d.13 – q.d.24)
тока
Канал генератора импульсов синхронизации
Канал формирователя импуль- Частота пе-
сов синхронизации (частота пе- ременного10 МГцδ: ±1∙10
-6
1
ременного тока) (Параметр: T.1) тока
Примечания:
1 ВП – верхний предел измерения;
2 ИЗ – измеряемое значение;
3 ДИ – диапазон измерения;
γ – приведенная погрешность, %;
δ – относительная погрешность, %;
Δ – абсолютная погрешность в единицах измеряемой величины.
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Параметры электрического питания:
-напряжение переменного тока, В
230
23
-частота переменного тока, Гц
50
1,0
Потребляемая мощность, В·А, не более16000
Габаритные размеры основных составных частей средства измерений, мм, (высота×ширина×глу-
бина), не более:
-Стойка приборная ММП2000×600×800 -
Стойка приборная БМП2000×600×800 -
Стойка приборная №12000×600×800 -
Стойка приборная №22000×600×800 -
Шкаф кроссовый АИИС2000×1200×400
-Автоматизированные рабочие места АИИС (7 шт)1600×800×600 (каждое)
-Автоматизированное рабочее место «Сервер»1600×800×600
-Статив датчиков давления (2 шт)1200×1000×400 (каждый)
Лист № 14
Всего листов 16
Продолжение таблицы 3
-Статив датчиков давления
-Статив датчиков давления РМК
-Комплекс измерений температур MIC-140 (8 шт)
-Комплекс измерений давлений MIC-170 (27 шт)
-Комплект ПП
-Комплект кабелей
600×300×155
600×760×350
390×300×98 (каждый)
120×242×90 (каждый)
600×800×800
1500×1200×1200.
Масса составных частей, кг, не более:
-Стойка приборная ММП230
-Стойка приборная БМП280
-Стойка приборная №1240
-Стойка приборная №2180
-Шкаф кроссовый АИИС170
-Автоматизированное рабочее место15
-Автоматизированное рабочее место «Сервер»15
-Статив датчиков давления120
-Комплекс измерения температур MIC-1408
-Комплекс измерений давлений MIC-1705
- Комплект ПП 150
- Комплект кабелей 700
Условия эксплуатации оборудования АИИС в помещении пультовой
- температура воздуха, °Сот +1 до +35
- относительная влажность воздуха при температуре +25 °С, %не более80
- атмосферное давление, кПаот84до 113
Условия эксплуатации оборудования АИИС, размещенного в испытательном боксе
- температура воздуха, °Сот -40 до +40
- относительная влажность воздуха при температуре +25 °С, %не более80
- атмосферное давление, кПаот84до 113
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Примечание
Таблица 4 – Комплектность средства измерений (основные компоненты)
Наименование (номер в Федеральном информационном фонде по Кол-
обеспечению единства измерений)во
Термопреобразователи сопротивления ТП-9201 (48114-11)17
Термопреобразователи сопротивления ТС, серии 1288 (18131-09) 8
Измеритель влажности и температуры ИВТМ-7 (15500-12)1
Барометр рабочий сетевой БРС-1М (16006-97)1
Преобразователи давления измерительные DMP (75925-19)140
Преобразователи измерительные давления ЗОНД-20 (66467-17)8
Измерители давления многоканальные MIC-170 (70294-18)27
Динамометрическая платформа1
Лист № 15
Всего листов 16
1
1
Руководство по эксплуатации
1
6
9
9
Продолжение таблицы 4
Датчик силоизмерительный тензорезисторный U10M серии U
(41034-09)
Счетчик-расходомермассовыйкориолисовыйROTAMASS
(75394-19)
Преобразователи расхода турбинные ТПР (8326-04)
Датчики напряжения CV3 (57088-14)
Преобразователи силы тока измерительные ПИТ (74910-19)
Комплексы измерительные магистрально-модульные (46517-11):
MIC-236
MIC-224
MIC-140
MIC-553
2
1
8
3
Методика поверки
1
БЛИЖ.401202.100.490
РЭ
МП АИИС 5У
Сведения о методиках (методах) измерений
приведены в разделах 1.6, 2.4 и 2.5 руководства по эксплуатации БЛИЖ.401202.100.490 РЭ.
Нормативные документы, устанавливающие требования к системе автоматизированной
информационно-измерительной стенда № 5 ОП «Управленческий» АИИС 5У
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей.
Общие требования
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие
положения.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1
- 1·10
6
Па.
ГОСТ 8.547-2009 Государственная системаобеспечения единстваизмерений (ГСИ). Гос-
ударственная поверочная схема для средств измерений влажности газов.
Приказ Федерального агентства по техническому регулированию и метрологии от 01
октября 2018 г. 2091 «Об утверждении государственной поверочной схемы для средств
измерений силы постоянного тока в диапазоне от 1·10-16 до 100 А».
Приказ Федерального агентства по техническому регулированию и метрологии от 31
июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измере-
ний времени и частоты».
Приказ Федерального агентства по техническому регулированию и метрологии от
15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств из-
мерений электрического сопротивления;
Приказ Федерального агентства по техническомурегулированию и метрологии от 22 ок-
тября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств изме-
рений силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 07
февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств изме-
рений массы и объема жидкости в потоке, объема жидкости и вместимости при статических
измерениях, массового и объемного расходов жидкости».
Приказ Федерального агентства по техническому регулированию и метрологии от 29
июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измере-
ний избыточного давления до 4000 МПа».
Лист № 16
Всего листов 16
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ
«МЕРА»)
ИНН 5018085734
Адресюридического лица: 141080, Россия, Московская область,г.Королев,ул. Горь-
кого, д. 12, пом. VIII, ком. 3.
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
ГосударственныйнаучныйцентрФедеральноеавтономноеучреждение
«Центральный институт авиационного моторостроения имени П.И. Баранова» (ФАУ
"ЦИАМ им. П.И. Баранова")
Адрес: 111116, Россия, Москва, ул. Авиамоторная, 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете:
www.ciam.ru
E-mail: info@ciam.ru
Аттестат аккредитации ФАУ "ЦИАМ им. П.И. Баранова" по проведению испытаний
средств измерений в целях утверждения типа 30093-11 от 24.08.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
