Номер госреестра:
83632-21
Наименование СИ:
Тахеометр электронный
Обозначение типа:
Leica TS60 I
Производитель:
"Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
887004
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» ноября 2021 г. № 2532
Лист № 1
Регистрационный № 83632-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометр электронный Leica TS60 I
Назначение средства измерений
Тахеометр электронныйLeicaTS60 I (далее-тахеометр) предназначен для высокоточных
измерений длин (приращений координат), горизонтальных и вертикальных плоских углов.
Описание средства измерений
Принцип действия тахеометра основан на измерении углов поворота линии визирова-
ния зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновре-
менного измерения расстояний до объектов вдоль линии визирования для определения коорди-
нат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикаль-
ной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах распола-
гаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и не-
прозрачных полос получать при пропускании через них света лишь два сигнала – «темно» или
«светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, посту-
пает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной
трубы.
Измерение расстояний производится лазерным дальномером, принцип действия кото-
рого основан на определении разности фаз излучаемых и принимаемых модулированных сиг-
налов. Модулируемое излучение лазера с помощью оптической системы направляется на цель.
Отраженное целью излучение принимается той же оптической системой, усиливается и направ-
ляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов,
на основании которых вычисляется расстояние до цели. Лазерный дальномер может работать с
применением призменныхотражателей (отражательный режим) или по диффузным объектам (в
диффузном режиме).
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при из-
мерении вотражательном / диффузном режиме)в соответствии со стандартомIEC60825-1 «Без-
опасность лазерных изделий».
Конструктивно тахеометр выполнен в виде моноблока. Тахеометр оснащен пьезопри-
водом и имеет автоматические функции: точное наведение на центр призмы в автоматическом
режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы
в автоматическом режиме. У тахеометра на передней и задней панелях расположены цветные
сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях распо-
ложены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до
8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления приво-
дом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти
или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства.
Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Тахеометр может быть использован:
Лист № 2
Всего листов 5

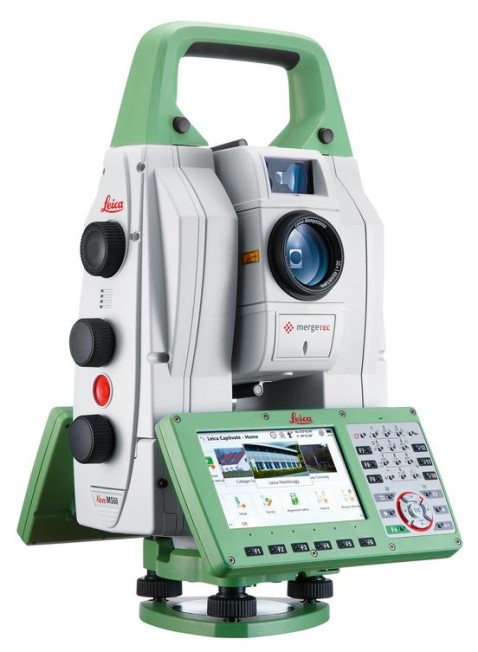

Рисунок 1 - Общий вид тахеометра
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к уз-
лам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при нали-
чии специальных ключей. Все внутренние винты залиты специальным лаком.
Программное обеспечение
Встроенное программное обеспечение (далее – ПО) «Leica Captivate» предназначено для
обеспечения взаимодействия узлов тахеометра, сохранения и экспорта измеренных величин и
импорта исходных данных. ПО «Leica Infinity», устанавливаемое на персональный компьютер
(далее - ПК), предназначено для визуализации полученных данных, импорта и экспорта данных,
а также обработки данных съёмки. Средства для программирования или изменения метрологи-
чески значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 – 2014.
- для определения координат пунктов при геодезических построениях, а также для их
передачи нижестоящим по поверочным схемам эталонам и рабочим средствам измерений при
проведении калибровки, поверки, аттестации испытательного оборудования и испытаниях
средств измерений в целях утверждения их типа;
- при создании и обновлении государственных топографических карт и планов в графи-
ческой, цифровой, фотографической и иных формах.
Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен
на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 5
03BA5C3
FF004A2
CRC32
CRC32
Таблица 1–Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
Trial CaptivateLeica Infinity
MS/TSfw
1.20
1.3.0
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления цифрового идентификатора
ПО
Метрологические и технические характеристики
±(0,2+0,5·10
-6
·L)
4)
±(1+1,0·10
-6
·L)
Значение
от 0 до 360
от -50до +90
от 1,5 до 3500
от 1,5 до 250
2)
от 1,5 до 1200
3)
±0,5
±(2+2·10
-6
·L)
±(4+2·10
-6
·L)
±1,5
Таблица 2–Метрологические характеристики
Наименование характеристики
Диапазон измерений углов, градус
1)
горизонтальных
вертикальных
Диапазон измерений расстояний, м
стандартная призма
пленочный отражатель
без отражателя
Доверительные границы допускаемой абсолютной погрешности изме-
рений углов (при доверительной вероятности 0,997), секунда
Пределы допускаемой абсолютной погрешности измерений расстоя-
ний, мм
стандартная призма
пленочный отражатель
без отражателя
для расстояний от 1,5 до 500 включ.
для расстояний св. 500 до 1200 включ.
Пределы допускаемой абсолютной погрешности лазерного центрира,
мм
___________
1)
Здесь и далее по тексту: градус, секунда и минута– единицы измерений плоского угла.
2)
Измерения на отражающую плёнку (60 мм × 60 мм) с коэффициентом отражения не менее
90% по ГОСТ 8.557-2007.
3)
Измерения на поверхность соответствующей белой поверхности пластины с коэффициен-
том отражения не менее 90% по ГОСТ 8.557-2007.
4)
Где L - измеряемое расстояние, мм.
Таблица 3–Основные технические характеристики
Наименование характеристики
Увеличение зрительной трубы, крат, не менее
Диаметр входного зрачка, мм, не менее
Угловое поле зрения зрительной трубы, не менее
Наименьшее расстояние визирования, м, не менее
Диапазон компенсации компенсатора, минута
Цена деления круглого установочного уровня, минута /2 мм
Значение
30
40
1
30
1,7
±4
6
Лист № 4
Всего листов 5
0,1
0,1
14,8
13,0
от -20 до +50
Продолжение таблицы 3
Дискретность отсчитывания измерений
углов, секунда
расстояний, мм
Напряжение питания постоянного тока, В:
внутренний аккумулятор
внешний источник питания
Диапазон рабочих температур, °С
Габаритные размеры, мм, не более
длина
высота
ширина
Масса без аккумулятора, кг, не более
250
405
250
8,15
Знак утверждения типа
наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по
эксплуатации в виде наклейки или типографским способом.
Комплектность средства измерений
Таблица 4–Комплектность тахеометра
Наименование
Тахеометр электронный
Количество
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Обозначение
Leica TS60 I
зав. № 887004
------------
1 шт.
1 шт.
-
-
Стилус для сенсорного экрана Trial
инструментов для юстировки
Транспортировочный кейс
Защитный чехол от осадков
Защитная бленда на объектив
Трегер
Аккумулятор
Зарядное устройство
Кабель передачи данных mini-USB
Карта памяти SD
Диагональная насадка на окуляр
Противовес на объектив для использования окулярной
насадки
Программное обеспечение LeicaInfinity
Тахеометр электронный Leica TS60 I. Руководство по эксплу-
атации
Тахеометр электронный Leica TS60 I. Паспорт
Тахеометр электронный Leica TS60 I. Методика поверки
-
651-21-032 МП
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в Приложении 4 документа «Тахеометр электронный Leica TS60 I. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометру
электронному Leica TS60 I
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной
поверочной схемы для координатно-временных измерений»
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной по-
верочной схемы для средств измерений единицы плоского угла»
Лист № 5
Всего листов 5
Изготовитель
«Leica Geosystems AG», Швейцария
Адрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский научно-исследова-
тельскийинститутфизико-техническихирадиотехническихизмерений»(ФГУП
«ВНИИФТРИ»)
Адрес: 141570, Московская обл., город Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30002-13 от 11.05.2018
