Системы автоматизированного учета PreciFUEL, ГРСИ 83570-21
Номер госреестра:
83570-21
Наименование СИ:
Системы автоматизированного учета
Обозначение типа:
PreciFUEL
Производитель:
"Alfons Haar Maschinenbau GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.11.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «1» ноября 2021 г. № 2455
Лист № 1
Регистрационный № 83570-21Всего листов 6
Заявитель:
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированного учета PreciFUEL
Назначение средства измерений
Системы автоматизированного учета PreciFUEL (далее – системы) предназначены для
измерений объема и массы жидкости в потоке.
Описание средства измерений
Принцип действия систем основан на прямом методе динамических измерений
объема жидкости в потоке и на косвенном методе динамических измерений массы жидкости в
потоке.
Системы состоят из счетчика жидкости лопастного МКА, датчика плотности
DIS 1A
,
датчика температуры, блока управления и обработки информации, включающего контроллер
ARU MASTER 4A и информационную шину/кабель PreciBUS, модуля датчиков контроля
дегазации PreciNODE SME, дозатора противокристализационной жидкости PreciMIX,
трубопроводов с запорной арматурой, фильтра-водоотделителя, оснащенного устройством
газоотделения, раздаточного рукава для выдачи жидкости с быстроразъемными соединениями
(в том числе наконечников нижней заправки и раздаточных пистолетов для верхней заправки
воздушных судов).
Система изготавливается в различных исполнениях со счетчиками жидкости
лопастными МКА, отличающимися диапазонами расходов. Модуль датчиков контроля
дегазации PreciNODE SME оптическим путем распознает пузырьки газа в потоке жидкости и
одновременно контролирует уровень наполнения в канале выдачи. Контроллер ARU MASTER
4A подключен шиной PreciBUS к счетчику жидкости лопастному МКА, датчику плотности
DIS
1A
, датчику температуры и контролирует их работу. Трубопроводы с запорной арматурой
обеспечивают прохождение жидкости через систему. Запорная арматура представляет собой
клапан с электромагнитным/пневматическим приводом, предназначенный для дистанционного
управления потоком жидкости.
При отпуске жидкости при заправке воздушных судов с помощью программного
обеспечения контроллера ARU MASTER 4A задаются масса или объем жидкости необходимые
для отпуска. После прохождения разрешительных процедур и запуска процесса отпуска
жидкость из средства заправки с помощью насоса под давлением подается через фильтр-
водоотделитель, оснащенный устройством газоотделения, счетчик жидкости лопастной МКА,
электромагнитный/пневматический клапан и раздаточный рукав. Контроллер ARU MASTER
4A обеспечивает обработку результатов измерений, вычисление отпущенных массы и объема
жидкости в потоке, индикацию температуры и плотности жидкости, а также регулирование
расхода жидкости в процессе отпуска. Измеренная и вычисленная информация может
храниться в контроллере в количестве 1024 последних операций и может быть передана через
протоколы передачи данных.

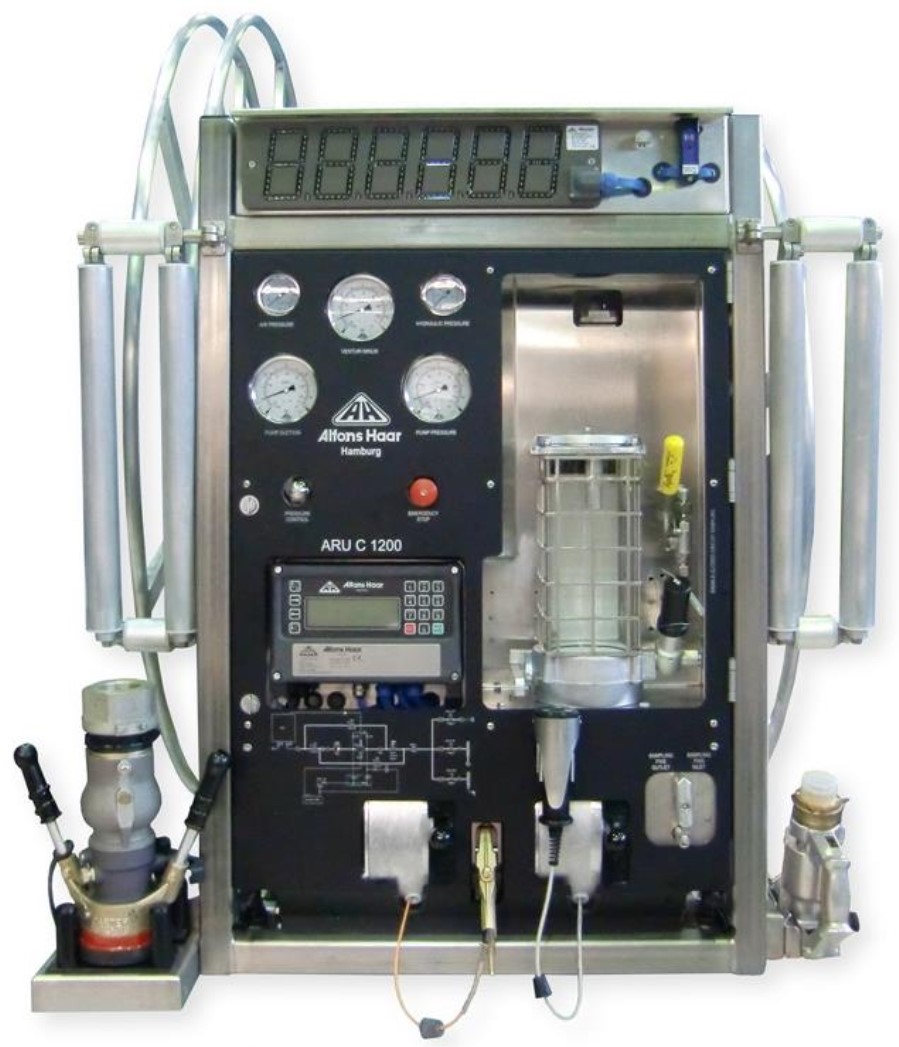

Общий вид систем представлен на рисунке 1.
Лист № 2
Всего листов 6
Рисунок 1 – Общий вид системы
Лист № 3
Всего листов 6
Пломбировка систем осуществляется с помощью свинцовой (пластмассовой) пломбы и
проволоки, которой пломбируются крепежные винты и элементы, с нанесением знака поверки
на пломбу.

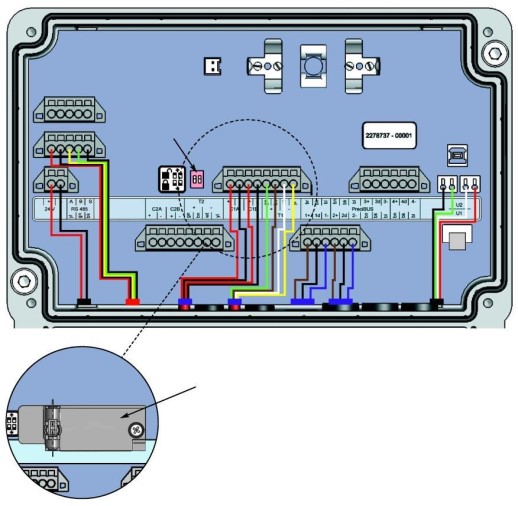

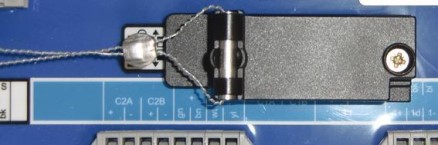

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки приведены на рисунке 2.
Рисунок 2 – Схема пломбирования от несанкционированного доступа,
обозначение мест нанесения знака поверки

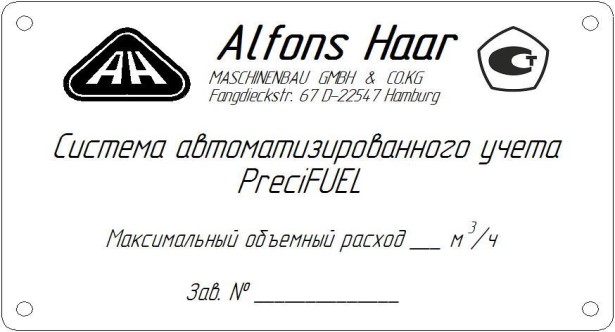

Заводской номер наносится на маркировочную табличку, закрепленную на корпусе
системы, методом лазерной гравировки.

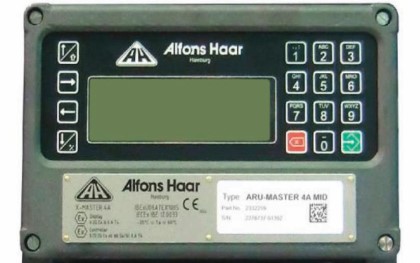

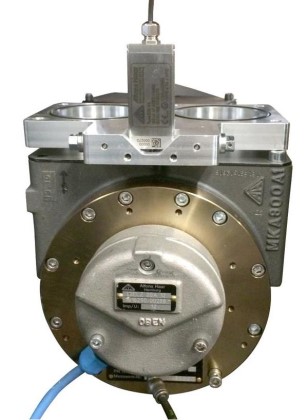

Места нанесения знака утверждения типа и заводского номера представлены на
рисунке 3.
а)б)
в)
Лист № 4
Всего листов 6
Программное обеспечение
Программное обеспечение систем автономное.
Функциипрограммногообеспечения:сбор,отображениеирегистрирование
информации с счетчика жидкости лопастного, датчика плотности с датчиком температуры и
других устройств системы, обработки результатов измерений, индикации результатов
измерений на показывающем устройстве, формирования управляющих сигналов на начало и
окончание отпуска жидкости, управление модулями системы.
В программном обеспечении предусмотрена защита от несанкционированного доступа
к текущим данным и параметрам настройки (индивидуальные пароли и программные средства
для защиты файлов и баз данных, предупредительные сообщения об испорченной или
скорректированной информации, ведение журналов действий пользователя).
Метрологическиехарактеристикисистемнормированысучетомвлияния
программного обеспечения.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные программного обеспечения
–
не ниже А4.02.ХХ
–
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
1)
Цифровой идентификатор ПО
1)
– конкретное значение указано в руководстве по эксплуатации
Рисунок 3 – Места нанесения знака утверждения типа и заводского номера
Лист № 5
Всего листов 6
Метрологические и технические характеристики
Значение
от 3 до 180
±0,15
50
от 1,8 до 216
±0,25
50
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений объемного расхода жидкости, м
3
/ч
1)
Пределы допускаемой относительной погрешности системы
при измерении объема жидкости в потоке, %
Наименьший объем жидкости в потоке при отпуске, дм
3
Диапазон измерений массового расхода жидкости, т/ч
1)
Пределы допускаемой относительной погрешности системы
при измерении массы жидкости в потоке, %
Наименьшая масса жидкости в потоке при отпуске, кг
1)
– конкретное значение указано в руководстве по эксплуатации
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Измеряемая среда
Жидкость (нефтепродукты:
топлива для реактивных
двигателей марок ТС-1, РТ по
ГОСТ 10227-2013, бензин,
дизельное топливо,
топливо авиационное для
газотурбинных двигателей
ДЖЕТ А-1 (JET A-1)
по ГОСТ 32595-2013)
от 600 до 1200
от 0 до 1
от -40 до +50
от -40 до +50
от 30 до 80
от 84 до 107
Плотность измеряемой среды, кг/м³
Избыточное давление измеряемой среды, МПа
Температура измеряемой среды, °С
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %
– атмосферное давление, кПа
Параметры электрического питания:
– напряжение постоянного тока, В
Средний срок службы, лет
Средняя наработка на отказ, ч
от 20 до 32
15
35000
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе системы, методом лазерной
гравировки, и в верхней части по центру титульного листа руководства по эксплуатации
типографским способом.
Лист № 6
Всего листов 6
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Система автоматизированного учета
Руководство по эксплуатации
Методика поверки
Обозначение
PreciFUEL
–
МП 1306-1-2021
Количество
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
Приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам
автоматизированного учета PreciFUEL
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об
утверждении перечня измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений;
Приказ Федерального агентства по техническому регулированию и метрологии от
07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерения
массы и объема жидкости в потоке, объема жидкости и вместимости при статических
измерениях, массового и объемного расходов жидкости;
Техническая документация изготовителя.
Изготовитель
«Alfons Haar Maschinenbau GmbH & Co. KG», Германия
Адрес: Fangdieckstraße 67 – 22547 Hamburg, Germany
Телефон (факс): (+49) 40 833 91-0
Web-сайт:
E-mail:
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательскийинститутметрологииим. Д.И.Менделеева»(ВНИИР –филиал
ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
Е-mail:
Регистрационный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310592.
