Датчики температуры искробезопасные ИДТ , ГРСИ 83545-21
Номер госреестра:
83545-21
Наименование СИ:
Датчики температуры искробезопасные
Обозначение типа:
ИДТ
Производитель:
Общество с ограниченной ответственностью Межотраслевая научно-техническая лаборатория по разработке, изготовлению и внедрению автоматизированных систем в горной промышленности" (ООО МНТЛ "РИВАС"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2031
Лист № 1
Регистрационный № trial-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры искробезопасные ИДТ
Назначение средства измерений
Датчики температуры искробезопасные ИДТ (далее – датчики) предназначены для
измерений температуры воздуха в диапазоне от минус 50 °С до плюс 150 °С.
Описание средства измерений
Принцип действия датчика основан на вычислении отношения падений напряжения на
термочувствительном и опорном резисторах, включенных последовательно (т.е. питаемых
одним и тем же током), с последующим пересчетом его в выходные сигналы датчика.
Конструктивно датчик выполнен в виде двух блоков – электронного и измерительного,
соединенных между собой посредством пары разъемов (измерение положительной
температуры воздуха в месте расположения датчика) или при помощи удлинительного
кабеля (длиной до 30 м). Измерительный блок содержит платиновый терморезистор и
опорный резистор с низким температурным коэффициентом сопротивления (ТКС),
соединенные по схеме полумоста. Электронный блок состоит из двух изолированных камер.
В верхней камере находятся электронная плата линеаризации выходных электрических
параметров сопротивления и термоЭДС от первичного преобразователя температуры и плата
дисплея. В нижней камере расположены присоединительные зажимы и кнопки управления.
Выходные сигналы датчика – показания дисплея, унифицированный искробезопасный
аналоговый выход по напряжению (0,4 - 2,0) В, выходной цифровой сигнал по интерфейсу
RS485(подополнительному заказу)ирелейныйвыходтипа"сухойконтакт",
размыкающийся по превышению оперативно регулируемой уставки.
Маркировкадатчикавыполненанапластикесобратнойпечатью,которая
располагается под прозрачной крышкой корпуса и содержит: обозначение - «Датчик
температуры ИДТ»; фирменный знак предприятия-изготовителя, знак утверждения типа;
заводской номер по принятой нумерации предприятия – изготовителя, год изготовления и
другие параметры.
Знак поверки наносится на свидетельство о поверке (в случае оформления) или в
паспорт датчика.
Общий вид средства измерений, схема пломбировки корпуса от
несанкционированного доступа и место нанесения знака утверждения типа представлены на
рисунке 1.
Лист № 2
Всего листов 5

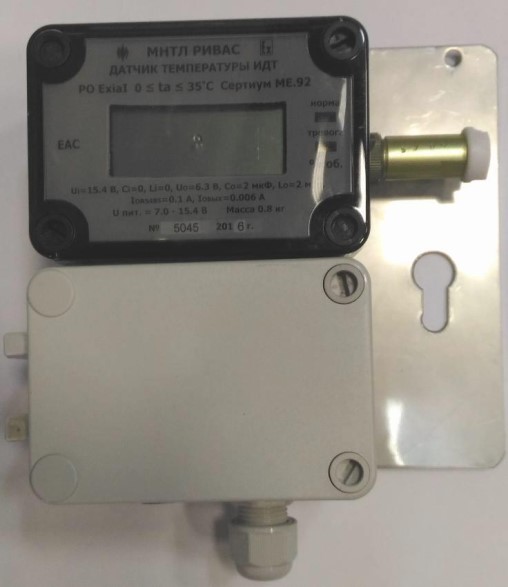

Рисунок 1 - Общий вид датчика
Программноеобеспечение
Датчик функционирует под управлением встроенного программного обеспечения,
которое является его неотъемлемой частью. Программное обеспечение осуществляет
функции сбора, обработки, передачи и представления измерительной информации, а также
формированиявыходногоунифицированногосигнала,эквивалентногоизмеренной
температуре.
Конструкция датчиков исключает возможность несанкционированного влияния на
встроенное ПО и измерительную информацию.
Уровеньзащитыпрограммногообеспеченияотпреднамеренныхили
непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Таблица 1- Идентификационные данные (признаки) ПО.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Значение
8453
53
59EF
CRC 16
Место установки
пломбы
Место нанесения
знака утверждения типа
Лист № 3
Всего листов 5
(0,2∙∆Т)
20
5
Значение
от -50 до +150
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры,
С
Пределы допускаемой основной абсолютной
погрешности (∆Т),
С, в диапазоне температуры:
от -50 до 0 °С включ.
св. 0 до 50 °С включ.
св. 50 до 100 °С включ.
св. 100 до 150 °С
2
1
2
3
Пределы допускаемой дополнительной абсолютной
погрешности, вызванной отклонением от
нормальных условий измерений на каждые
10 % отн.влажности,
10 °С температуры,
3,3 кПа атмосферного давления,
-5 В и +3,4 В напряжения питания
Нормальные условия измерений:
- температура окружающего воздуха, °С
- диапазон относительной влажности окружающего
воздуха, %
- атмосферного давления, кПа
- напряжение питания постоянным током, В
от 30 до 80
101,1±3,0
12
0,1
1,5
от 1 до 150
РO Exia I
Значение
0,4-2,0
RS485 (по заказу)
10
от 7,0 до 15,4
150
17 × 50
175 × 150 × 60
0,025
0,8
Таблица 3 – Основные технические характеристики
Наименование характеристики
Наименьший разряд цифрового кода отсчетного
устройства в режиме измерений
Выходной сигнал, В
Нестабильность выходного электрического сигнала,
при изменении сопротивления нагрузки от
максимального (холостой ход) до минимального
значения (5 кОм), %, не более
Диапазон настройки порога срабатывания
(сигнализации) релейного выхода,
С
Интерфейс
Время установления рабочего режима, мин, не более
Напряжение питания постоянным током, В
Потребляемая мощность, мВт, не более
Габаритные размеры, мм, не более
- измерительный блок без кабеля (диаметр×длина)
- электронный блок (длина×высота×ширина)
Масса, кг, не более
- измерительный блок
- электронный блок
Маркировка взрывозащиты (искробезопасная
электрическая цепь)
Лист № 4
Всего листов 5
от 0 до +50
от -50 до +150
Значение
Наименование характеристики
Условия эксплуатации:
диапазон температуры окружающего воздуха,
С
для электронного блока
измерительного блока
относительная влажность окружающего воздуха при
35
С, %
атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Срок службы, лет, не менее
100
от 87,8 до 119,7
18202
5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
корпус электронного блока в виде наклейки.
Комплектность средства измерений
ИДТ-31.00.03
по заказу
по заказу
Обозначение
ИДТ
РЭ 421176-002-17282729-02
МП 2411-0185-2021
Количество
1 шт.
1 экз.
1 экз.
ДОУ-52.00.03
ДОУИ-50.20.01
по заказу
по заказу
Таблица 4
- Комплектность датчика
Наименование
Датчик температуры искробезопасный
Руководство по эксплуатации
Методика поверки
Кронштейн прижима измерительного
блока к магнитной поверхности
Кабель удлинительный
Модуль интерфейса RS485
Руководствопоприменению
интерфейса RS485 при работес
датчиками МНТЛ РИВАС
Сведения о методиках (методах) измерений
приведены в документе РЭ 421176-002-17282729-02 «Датчик температуры искробезопасный
ИДТ. Руководство по эксплуатации» в разделе 9.
Нормативные и технические документы, устанавливающие требования к датчикам
температуры искробезопасным ИДТ
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ТУ 421176-002-17282729-02 «Датчик температуры искробезопасный ИДТ. Технические
условия».
Изготовитель
Общество с ограниченной ответственностью «Межотраслевая научно-техническая
лаборатория по разработке, изготовлению и внедрению автоматизированных систем в
горной промышленности» (ООО МНТЛ «РИВАС»)
ИНН 7720004185
Адрес: 111625, Москва, Каскадная, 20-2-4,
Tел/Факс (495) 971-23-89/(901) 547-23-89,
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
