Трансформаторы тока электронные оптические типа ТТЭО, ГРСИ 83534-21
Номер госреестра:
83534-21
Наименование СИ:
Трансформаторы тока электронные оптические
Обозначение типа:
типа ТТЭО
Производитель:
Акционерное общество "Профотек" (АО "Профотек"), г.
Москва; Общество с ограниченной ответственностью "Научно-Производственный Центр Профотек" (ООО "НПЦ Профотек"), г. Москва
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2394
Лист № 1
Регистрационный № trial-21Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока электронные оптические типа ТТЭО
Назначение средства измерений
Трансформаторы тока электронные оптические типа ТТЭО (далее по тексту –
трансформаторы, ТТЭО) предназначены для измерения и масштабного преобразования
значения силы и напряжения переменного (в том числе – с апериодической составляющей),
импульсного и постоянного тока и передачи результатов преобразования на электрические
измерительные приборы, в системы коммерческого учета электрической энергии,
устройствам измерения (в том числе показателей качества электроэнергии), защиты,
автоматики, сигнализации и управления.
Описание средства измерений
Принцип измерения тока в ТТЭО основан на магнитооптическом эффекте Фарадея.
Данный эффект проявляется в том, что при распространении по чувствительному волокну
ТТЭО ортогональных циркулярнополяризованных световых волнвприсутствии
продольного к оси волокна магнитного поля между волнами возникает фазовый сдвиг.
Измерительный блок ТТЭО детектирует данный фазовый сдвиг, преобразует его в величину
измеряемого тока и выдает измеренное значение на выходы с заданным коэффициентом
передачи.
Если чувствительное волокно ТТЭО образует замкнутую петлю, то по теореме о
циркуляциимагнитногополярезультатизмеренияопределяетсятолькотоками,
пронизывающими волоконный контур и не зависит от формы контура. Теорема о
циркуляции формулируется следующим образом: циркуляция (линейный интеграл) вектора
напряженностимагнитного поля постоянного электрического тока trial замкнутого пути L
произвольной формы равен сумме токов , охватываемых этим контуром:
(1-1)
Если замкнутый контур состоит из N витков произвольной формы, охватывающих
токи, то(1-1) будет иметь вид:
(1-2)
Лист № 2
Всего листов 16
С другой стороны, согласно эффекту Фарадея, сдвиг фаз Δφ между световыми
волнами с циркулярными ортогональными поляризациями, распространяющимися в
оптическом волокне чувствительного элемента ТТЭО, охватывающем проводник, в
присутствии продольного к оси волокна магнитного поля тока пропорционален циркуляции
напряженности магнитного поля по тому же контуру (при условии магнитооптической
однородности вдоль контура):
(1-3)
где V – константа Верде для кварца
Из уравнений (1-3) и (1-2) имеем:
(1-4)
Уравнение (1-4) показывает, что отклик чувствительного элемента (сдвиг фаз между
двумя световыми волнами с циркулярными поляризациями в замкнутой оптоволоконной
петле) прямо пропорционален величине измеряемого тока и числу витков чувствительного
контура.
Сдвиг фаз между световыми волнами измеряется оптико-электронной схемой ТТЭО и
преобразуется в цифровую форму.
Принцип измерения напряжения в ТТЭО основан на синхронном трехканальном
измерении напряжения первичной сети после ее масштабного преобразования во внешних
измерительныхтрансформаторахнапряжения.Подключениеэлектронногоблока
производится к стандартным вторичным цепям напряжения.
Цифровой код синхронно подается на: блок формирования цифровых данных
результатовизмеренийвформатеМЭК61850-9-2,атакженаформирователь
пропорциональных амплитуде частотных, импульсных и токовых выходов, а также
цифрового кода в цифровых протоколах (Modbus и др.). После обработки интегральные
данные об измеренных значениях тока, напряжения и вспомогательная статусная
информация могут формироваться в кадры протокола 61850-8-1, SNMP, Modbus и др. и
передаваться по сетевым интерфейсам платы МЭК 61850.
Для обеспечения возможности снятия внутренней расширенной диагностики ТТЭО
имеет специальный ANSI/TIA/EIA-422-B (далее – RS422) порт для чтения данных
диагностики, расположенный на передней панели. Порт диагностики работает только в
Лист № 3
Всего листов 16
режимечтенияданныхинеимеетвозможностиизменениянастроек
Электронно-
оптический
модуль
Вну
тр
енн
яя
шин
а да
нн
ых
RS422
Диагностика
RS422
Сервис
Индикация
самодиагностики
Блок
синхронизации
1PPS
PTP, SNTP
2A
2B
1A
1B
Цифровые
интерфейсы
МЭК61850
3A
3B
PTP, 61850-9-2
PTP, 61850-9-2
PTP, SNTP,
61850-8-1,
WWW, SNMP
Блок
интегральных
выходов
Аналоговые выходы,
пропорциональные амплитуде
измеренного сигнала
Цифровые интегральные
выходы,пропорциональные
амплитуде измеренного сигнала
(Modbus и др.)
Электронно-
оптический
модуль
Электронно-
оптический
модуль
L1
Модуль
L2 измерения
L3
напря
ж
ения
Вторичные
цепи
аналоговых ТН
Э
л
ек
тро
нн
ы
й
б
ло
к
Модульпитания
Опциональный
блок
резервированного
питания
Первичная
шина
Изолятор
Чувствительный
элемент
Соединительный
опто-
прибора.
волоконный
кабель
Интерфейсный
модуль
К электронным блокамТТЭО,
ДНЕЭ, ЭТН, ЦАПТ
Рис. 1-1 Логическая схема ТТЭО
ТТЭО представляет собой комплектное устройство, включающее электронно-
оптический блок (далее – ЭБ), подключенные к нему оптоволоконные чувствительные
элементы (далее – ЧЭ) (гибкие, шинные или опорные), а также (в вариантном исполнении)
резервированный блок питания (далее – БПР).
Передача сигнала от чувствительного элемента до электронно-оптического блока
осуществляется по оптоволоконному кабелю, что позволяет разместить ЭБ в помещении с
требуемымиусловиямиэксплуатациииобеспечитьгальваническуюразвязкуи
нечувствительность измерений к уровню электромагнитны помех на ОРУ.
С целью обеспечения резервирования ТТЭО может включать в себя два независимых
электронных блока (основной и резервный), подключенных каждый к своему независимому
контуру, расположенным в едином кожухе на общем высоковольтном изоляторе.
Условное обозначение трансформатора при поставке:
ТТЭО – А – Б – В – Г – Д – Е – Ж, где
ТТЭООбозначение типа: Трансформатор тока электронный оптический
Исполнение прибора
Без буквыСтандартноеисполнение,всечувствительныеэлементы
А
К
одинаковые
Комбинированное исполнение, допускается применение разных
чувствительных элементов на разных фазах. Параметры фаз
указываются через дробь
Исполнение чувствительных элементов
Ш – UUU Безопорного исполнения (шинный)ГдеUUU–линейное
Б
UUU
Опорного исполнениянапряжение сети, кВ
С гибким чувствительным элементом, где N – номинальное число
Г (N)витков оптоволокна. Для исполнений, допускающих изменение
числа витков пользователем, значение в скобках не указывается
Номинальный ток в амперах. В скобках указывается значение расширенного
Впервичного тока, если не указано – принимается равным 120% от
номинального
Лист № 4
Всего листов 16
Г
Класс точности прибора при измерении тока и предельная кратность для
исполнения в релейном классе точности
Соответствие унифицированным классам точности
БезСтандартный класс точности, указанный в поз.Д
Дбуквы
УКТГде УКТ – Кодировка унифицированного класса точности в
E
Н/К
соответствии с данными ТУ
Наличие модуля оцифровки напряжения, К – Класс точности
прибора при измерении напряжения
Диапазон рабочих температур чувствительного элемента
ККГде КК – климатическое исполнение по ГОСТ 15150-69
(например – УХЛ1)
ЖССпециальное исполнение. Значения рабочих температур из
допустимого диапазона (минус 60… плюс 180 °С) указываются в
паспорте на прибор и маркировочной табличке на корпусе
изделия
Примеры обозначения:
ТТЭО – 110 – 2000 – 0.2S-5ТРЕ63 – УХЛ1
Трансформатор тока электронный оптический типа ТТЭО, в опорном исполнении на
110 кВ, номинальный ток 2000 А, имеющий класс точности 0.2S для коммерческого учета и
класс точности 5TPE с предельной кратностью 63 для релейной защиты, с климатическим
исполнением УХЛ1.
ТТЭО – К – 110 – 2000 – 0.2S-5ТРЕ63 / Ш – 220 – 250(1200) – 0.2S-5ТРЕ144-1И1Р /
Г(1) – 70000(190000) – 0.5 – Н/0.1 – УХЛ1
Трансформатор тока электронный оптический типа ТТЭО, с комбинированными
датчиками: фаза А в опорном исполнении на 110 кВ, номинальный ток 2000 А, имеющий
класс точности 0.2S для коммерческого учета и класс точности 5TPE с предельной
кратностью 63 для релейной защиты, фаза В в шинном исполнении на 220 кВ, номинальный
ток 250 А, расширенный первичный ток 1200 А, имеющий класс точности 0.2S для
коммерческого учета и класс точности 5TPE с предельной кратностью 144 для релейной
защиты, соответствующий унифицированному классу точности 1И1Р, фаза С – гибкий
чувствительный элемент, имеющий при одном оптическом витке номинальный ток 70 кА и
расширенный первичный ток 190 кА, с модулем измерения вторичного напряжения ТН,
имеющим класс точности 0.1с климатическим исполнением УХЛ1. Заводской номер
трансформатора наносится на самоклеящуюся информационную табличку (шильд) на
корпусе.
Лист № 5
Всего листов 16
Внешний вид:

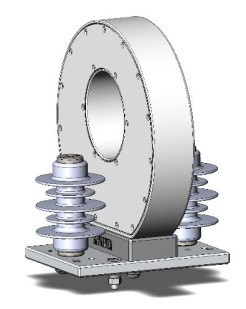

Рис.4 – чувствительный элемент ТТЭО в
шинном исполнении на низкие классы
напряжений

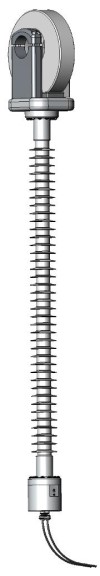

Рис.2 – внешний вид высоковольтной
колонны ТТЭО в опорном исполнении
Рис.3 – внешний вид высоковольтной
колонны ТТЭО в шинном исполнении

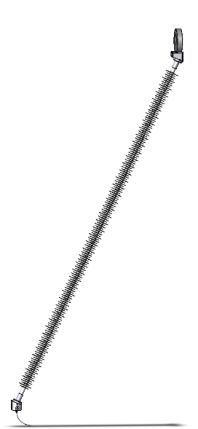

Рис.6 – высоковольтная колонна ТТЭО в
шинном исполнении для установки на
полюс выключателя
Лист № 6
Всего листов 16

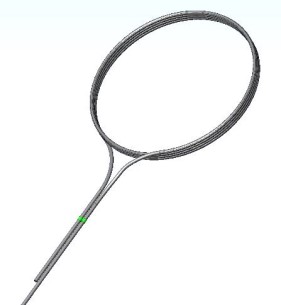

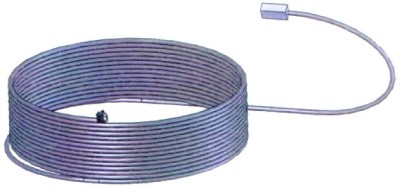

Рис.5 – гибкий чувствительный элемент
ТТЭО-Г

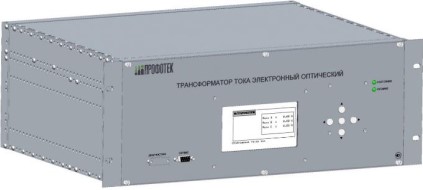

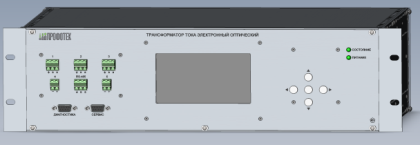

Рис.7 – Электронный блок ТТЭО в
стандартном исполнении (вид спереди)
Рис.8 – Электронный блок ТТЭО в
исполнении с модулем дополнительных
интерфейсов (вид спереди)

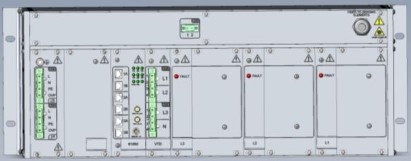

Рис.10 – Электронный блок ТТЭО (вид
сзади)

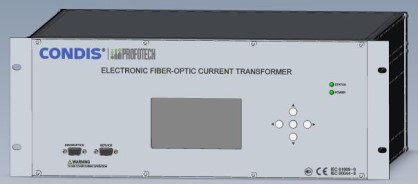

Рис.9 – Электронный блок ТТЭО в
стандартном исполнении предназначенном
для поставки на экспорт (вид спереди)
(пример использования совместного
логотипа с дистрибьютером)
Лист № 7
Всего листов 16
Рис.11 – Выносной проводной измеритель
температуры

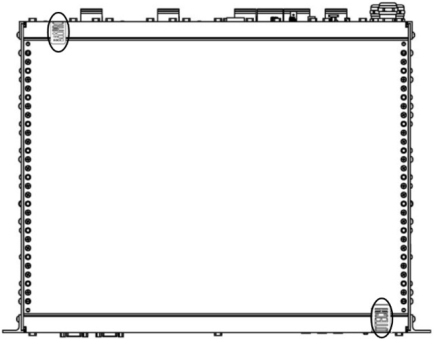

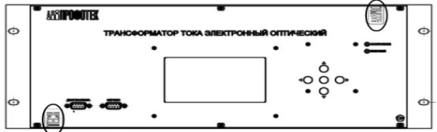

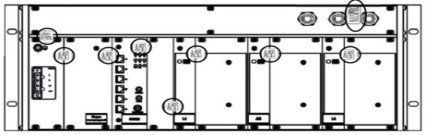

Рис.13 – Места установки заводских пломб

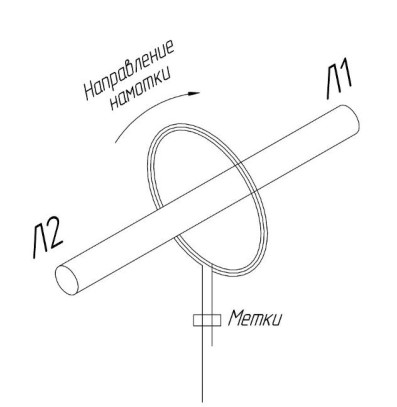

Рис.12 – Схема правильной установки
гибкого чувствительного элемента ТТЭО-Г
Программное обеспечение
Встроенное ПО трансформаторов представляет собой набор микропрограмм,
предназначенных для обеспечения нормального функционирования аппарата, управления
интерфейсом и т.д. Данное ПО имеет метрологически значимые и незначимые части.
Уровень защиты от непреднамеренных и преднамеренных изменений – «Высокий».
Идентификационные данные ПО трансформаторов представлены в таблицах 1 и 2.
Лист № 8
Всего листов 16
Таблица 1 – Характеристики метрологически значимого ПО
Наименование
ПО
Идентификационно
е наименование ПО
adsp21364_eom_v2.
1.1.ldr
2.1.1
md5
xc3s_eom_v2.1.0.bit
2.1.0
md5
Sayan3_C_2017_05
_31.ldr
1.1.0
md5
Номер
версии
(идентифика
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатор
а ПО
df4f91aa5cfa38d87de
36c5740324d8c
6096ac020c89594eea
60a3099a25ce7d
Встроенное
ПО
оптической
схемы
Встроенное
ПО
формирования
данных
замеров
Встроенное
ПО
формирования
пропорционал
ьных выходов
276395bfa0a77267c1
5e12f485e216c3
Примечание: допускается использование более новых версий ПО
Таблица 2 – Характеристики метрологически не значимого ПО
Наименование
ПО
Идентификационно
е наименование ПО
Номер
версии
(идентифика
ционный
номер) ПО
Алгоритм
вычисления
цифрового
идентификатор
а ПО
iec61850.img.bin
6.09
0ee0959756c4dbbe
402f1e46f9a3c48e
md5
sam3x4e_mu_v1.4.6
.bin
1.4.6
27a726898397c86b
480920da4c09
3b08
md5
sam3x4e_termometr
_v1.4.1.bin
1.4.1
c27c03ae2cf62a7e6
f90b831f5023a9a
md5
Цифровой
идентификатор
ПО (контрольная
сумма
исполняемого
кода)
Встроенное
ПО
формирования
пакета данных
МЭК 61850-9-
2
Встроенное
ПО
индикации
состояния на
экране
устройства
Встроенное
ПО
Оптического
термометра
Лист № 9
Всего листов 16
Наименование
ПО
Идентификационно
е наименование ПО
Номер
версии
(идентифика
ционный
номер) ПО
Алгоритм
вычисления
цифрового
идентификатор
а ПО
sam7x256_eom_v1.
4.0.bin
1.4.0
f7ac24c4849ab098f
7b68a4f7835d1b5
md5
Цифровой
идентификатор
ПО (контрольная
сумма
исполняемого
кода)
Встроенное
ПО ARM
EOM
Примечание: допускается использование более новых версий ПО
Метрологические и технические характеристики
Диапазоны измеряемых величин, технические характеристики, а также пределы
допускаемых основных погрешностей измерений приведены в таблице 3,4,5,6.
Таблица 3 – Метрологические и технические характеристики*
Характеристика
Значение
0,1; 0,2S; 0,2; 0,5S; 0,5; 1,0
5P; 5ТРЕ
±0,1; ±0,2; ±0,5; ±1,0
первичного тока
от 1,2 до 8,0
100 /
3, опционально от 1 до 300
от 2 до 150, опционально – до 190
от 0 (постоянный ток) до 9 000
0.05; 0.1; 0.2; 0.5
0 или 3
низкоуровневых выходов
от 0 до 10
от 0 до 750
от 1 до 600 000
Номинальное напряжение, кВ
Номинальный первичный ток Iном, А
Классы точности измерительного ТТ на
переменном токе
Классы точности защитного ТТ на
переменном токе
Пределы допускаемой относительной
погрешности измерений силы постоянного
тока, %
Номинальная частота измеряемого тока, Гц
от 0 (постоянный ток) до 9 000
Номинальный коэффициент расширенного
Количество измеряемых фаз тока
от 1 до 3
Номинальноеизмеряемоевторичное
напряжение, В
Диапазонизмеряемоговторичного
напряжения, % от номинального
Номинальнаячастотаизмеряемого
вторичного напряжения, Гц
Классы точности при измерении
напряжения
Количество измеряемых фаз напряжения
Количество вспомогательных
Лист № 10
Всего листов 16
Характеристика
Значение
от 0,05 до 10
400
от 4 до 40
50
от 1 до 150 000
100
от 1 до 400
1000
от 0,2 до 3000
от 100 до 64000
60
от 0,1 до 25
сохранении класса точности, Гц
от 0 до 9000
Частотный, импульсный, токовый,
потенциальный, сухой контакт
Тип вспомогательных низкоуровневых
выходов
Номинальное напряжение
вспомогательного потенциального выхода,
В
Максимальное сопротивление вторичной
цепи вспомогательного потенциального
выхода, кОм
Номинальный вторичный ток
вспомогательного низкоуровневого
токового выхода, мА
Максимальное сопротивление вторичной
цепи вспомогательного низкоуровневого
токового выхода, Ом
Номинальный коэффициент
преобразования вспомогательных
частотных выходов, Гц/кА
Минимальное сопротивление вторичной
цепи вспомогательных частотных выходов,
Ом
Номинальное значение вспомогательного
интегрирующего импульсного выхода, кА·с
Минимальное сопротивление вторичной
цепи вспомогательного импульсного
выхода, Ом
Период обновления данных на
вспомогательных низкоуровневых
частотных, импульсных, токовых и Modbus
портах передней панели, мс
Частота дискретизации по выходу "МЭК
61850-9-2", выборок в секунду
Тип входа синхронизации времени
1PPS оптический (спад/фронт),
1PPS электрический (спад/фронт),
PTP
Период удержания частоты при отсутствии
внешней синхронизации, с, не менее
Точность синхронизации времени по
внешнему источнику, мкс
Диапазон пропускания частот при
* - точные значения параметров указываются в паспорте на ТТЭО
Лист № 11
Всего листов 16
С целью унификации исполнений ТТЭО может выпускаться в варианте соответствия
унифицированным классам точности для релейной защиты (1Р, 2Р) и коммерческого учета
(1И, 2И).
Таблица 4 – Метрологические характеристики унифицированных классов точности для
целей коммерческого учета.
Диапа-
зоны
изме-
рения
тока
Исполнение 1И
(Iном = 250 – 1000 А)
Исполнение 2И
(Iном = 800 – 4000 А)
Исполнение 0И
(Iном = 50 – 300А)
н. (
),
А
(Δφ),
Амплит. Значен Погреш
погреш . тока,
н. угла
фазовог
[± %]
действ
о сдвига
.
[± мин]
н. (
),
А
(Δφ),
Амплит. Значен Погреш
погреш . тока,
н. угла
фазовог
[± %]
действ
о сдвига
.
[± мин]
н. (
),
А
(Δφ),
Амплит. Значен Погреш
погреш . тока,
н. угла
фазовог
[± %]
действ
о сдвига
.
[± мин]
Нижний0,752.530’
диапазо0,35 12.515’
н 0,2 5010’
Верхняя 0,2 120010’
граница0,5150020’
0,75 8 30’
0,35 40 15’
0,2 160 10’
0,2 4800 10’
0,56400
1
20’
0,75 0.5 30’
0,35 2.5 15’
0,2 5 10’
0,2 300 10’
0,535020’
105
Верхняя
граница
точност
и
Таблица 5 – Метрологические характеристики для унифицированных классов точности для
целей релейной защиты
Диапа-
зоны
изме-
рения
тока
Исполнение 1Р
(для РЗА ВЛ и Т)
Исполнение 0Р
(для РЗА ВЛ и Т)
н. (
),
А
(Δφ),
Амплит. Значен Погреш
погреш . тока,
н. угла
фазовог
[± %]
действ
о сдвига
.
[± мин]
н. (
),
А
(Δφ),
Исполнение 2Р
(для РЗА Низкой стороны
АТ)
Амплит. Значен Погреш
погреш . тока,
н. угла
фазовог
[± %]
действ
о сдвига
.
[± мин]
н. (
),
А
(Δφ),
Амплит. Значен Погреш
погреш . тока,
н. угла
фазовог
[± %]
действ
о сдвига
.
[± мин]
Нижняя
граница
точност
и
10 9 120’ 10
5 20 60’ 5
30
78
120’ 10
60’ 5
3 120’
8 60’
14060’1
60’1
1560’
13600060’1
60’1
1250060’
550000120’5
120’5
15000120’
1055000240’10
240’10
18000240’
30
2
90000640’30
2
10000
0
12600
0
14000
0
20000
0
640’30
2
30000640’
1
Данный ток указан справочно и не обязан обеспечиваться в длительном режиме по условиям.
2
Допускается подтверждения погрешности в данной точке путем подачи кратного значения тока на ТТЭО
меньшего номинала с большим числом оптических витков в измерительном контуре, с пересчетом тока на
число витков данного исполнения.
Лист № 12
Всего листов 16
При расчёте погрешностей унифицированных классов точности необходимо
учитывать, что в таблицах приведены действующие значения токов без апериодической
составляющей.
Для расчёта погрешности ТТЭО в переходном режиме необходимо разделить
максимальное значение амплитуды тока КЗ с учетом апериодической составляющей на
2.
Допускается совмещение функций коммерческого учета и релейной защиты в рамках
одного электронного блока ТТЭО, при этом, ТТЭО должен обеспечивать одновременное
соответствие унифицированным классам точности, например: 1И+1Р, 2И+1Р или 2И+2Р.
Соответствие ТТЭО унифицированным классам точности должно подтверждаться
протоколами испытаний, а при поставке на энергообъекты – протоколы первичной поверки
должны включать указанные в Таблице 4 и Таблице 5 контрольные точки. Отметка о
соответствии ТТЭО унифицированным классам точности вносится в паспорт ТТЭО
поверителем в раздел сведений о первичной поверке с установкой оттиска поверительного
клейма.
Соответствие ТТЭО унифицированным классам точности не отменяет для них
обязательное подтверждение соответствия базовым классам точности. При этом, ТТЭО,
заявленные на соответствие классам 0И, 1И и 2И должны обеспечивать базовый класс
точности 0.2S, а заявленные на соответствие классам 1Р и 2Р – должны обеспечивать
базовый класс точности 5TPE.
ТТЭО, заявленные на унифицированные классы точности 1Р или 2Р, должны
обеспечивать работоспособность прибора и выдачу измеренных данных без флагов качества
«invalid» вплоть до указанных в паспорте на ТТЭО токов динамической стойкости, при этом,
при превышении верхней границы точности заявленного унифицированного класса точности
допускается повышение амплитудной погрешности ТТЭО до 50%, угловая погрешность в
данных режимах не нормируется.
Климатическое исполнение элементов
ТТЭО по ГОСТ 15150-69
Чувствительный
элемент,
соединительный
кабель и муфта
Электронные блоки
УХЛ
Категория размещения элементов
ТТЭО по ГОСТ 15150-69
1; 2; 3; 4; 5
Электронные блоки
4.1; 4.2
Таблица 6 – Условия применения трансформаторов тока электронных оптических типа
ТТЭО
ХарактеристикаЗначение
У, ТМ, УХЛ (ХЛ), ТС,
Т, ТВ или
специальное в
диапазоне
от -60 до +70
Чувствительный
элемент,
соединительный
кабель и муфта
Лист № 13
Всего листов 16
Рабочая температура воздуха при
эксплуатации,
⁰
С
Чувствительный
элемент,
соединительный
кабель и муфта
Электронные блоки
Предельная рабочая температура воздуха
при эксплуатации,
⁰
С
Чувствительный
элемент,
соединительный
кабель и муфта
Электронные блоки
от -60 до +70
Рабочие значения влажности воздуха
В соответствии с климатическим исполнением
по ГОСТ 15150-69
Тип атмосферы по ГОСТ 15150-69
I; II; III; IV
Воздействие солнечной радиации на
элементы ТТЭО
Не более 1125 Вт/м
2
муфта
не нормируется
ХарактеристикаЗначение
В соответствии с
климатическим
исполнением по ГОСТ
15150-69 или
специальное в
диапазоне
от -60 до +70
В соответствии с
климатическим
исполнением по ГОСТ
15150-69
В соответствии с
климатическим
исполнением по ГОСТ
15150-69 или
специальное в
диапазоне
от -60 до +70
В соответствии с
климатическим
исполнением по ГОСТ
15150-69
или специальное в
диапазоне
от -5 до +50
Предельно допустимая температура воздуха
при транспортировке,
⁰
С
I, II
Чувствительный
элемент,
соединительный
кабель и муфта
Электронные блоки
Чувствительный
элемент,
соединительный
кабель
Электронные блоки и
Лист № 14
Всего листов 16
Верхнее предельное значение скорости
ветра
50 м/с
не нормируется
Толщина гололеда, мм
20 мм
не нормируется
Электронные блоки
Не допускается
Конденсация влаги на элементах
конструкции
Разрешается
Электронные trial
Не допускается
М40
Любое
ХарактеристикаЗначение
Чувствительный
элемент
Электронные блоки,
соединительный
кабель и муфта
Чувствительный
элемент
соединительный
кабель и муфта
Чувствительный
элемент,
высоковольтная
колонна,
соединительный
кабель и муфта
Высота над уровнем моря, м
Атмосферное давление, кПа (мм рт. ст.)
До 1000 м – на номинальных классах
напряжения и номинальных токах
Свыше 1000 м – с пересчетом параметров
высоковольтной изоляции и предельного
превышения температуры токоведущей шины
от 60 до 106,7
(от 460 до 800)
Группамеханическогоисполнения
чувствительныхэлементовпоГОСТМ6
17516.1-90
Группамеханическогоисполнения
электронных блоков по ГОСТ 17516.1-90
Сейсмостойкость, баллов по шкале MSK64
9
Рабочее положение первичных датчиков
тока
Знак утверждения типа
Знак утверждения типа наносят на табличку трансформаторов методом термопечати
или трафаретной печати или на титульные листы паспорта типографским способом.
Комплектность средства измерений
Комплект поставки приведён в таблице 7.
Лист № 15
Всего листов 16
Количество
Электронно-оптический блок
От 0 до 2
*
0 или 1 комплект
*
0 или 1 комплект
*
Таблица 7 – Комплект поставки
Наименование изделия
По числу контуров
измерения
0 или 1 комплект
*
0 или 1 комплект
*
1 шт.
1 шт.
1 шт.
1 шт.
Внешний резервированный блок питания с защитой от
кратковременного пропадания напряжения и возможностью
замены блоков в горячем режиме
Катушка с волоконно-оптическим кабелем для соединения
чувствительного элемента с электронно-оптическим блоком
Высоковольтные колонны для исполнений с жестким
чувствительным элементом
Гибкий чувствительный элемент для исполнения ТТЭО-Г
Шкаф с оптической кабельной муфтой
Руководство по эксплуатации
Паспорт
Инструкция по монтажу и наладке
Комплект технической документации
*
- в зависимости от комплектации поставки
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в РЭ 26.51.43-010-69571383-
2021 «Руководство по эксплуатации. Трансформаторы тока электронные оптические типа
ТТЭО».
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока электронным оптическим типа ТТЭО
ГОСТ Р МЭК 60044-8-2010«Трансформаторыизмерительные.Электронные
трансформаторы тока».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ТУ 26.51.43-001-69571383-2020 «Технические условия.Трансформаторы тока
электронные оптические типа ТТЭО».
Изготовитель
Акционерное общество «Профотек» (АО «Профотек»)
Адрес: 109316, г. Москва, Волгоградский проспект, дом 42, корпус 5, этаж 2,
помещение I, комната 1
ИНН: 7703733861
КПП: 772301001
Тел.: +7(495)775-83-39
E-mail:
Web-сайт:
Лист № 16
Всего листов 16
Общество с ограниченной ответственностью «Научно-Производственный Центр
Профотек» (ООО «НПЦ Профотек»)
Адрес: 143026, г. Москва, Инновационный центр «Сколково», Большой бульвар, 42,
стр. 1, часть пом. 334, раб. 67
ИНН: 7731352307
КПП: 773101001
Тел.: +7(916)982-18-75
E-mail (руководителя): kurovich@profotech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
ИНН:
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26261-04 | Весы платформенные автомобильные электронные | ВПТ | ООО "Инженерное Бюро Воронежского Акционерного Самолетостроительного Общества" (ВАСО), г.Воронеж | 1 год | Перейти |
| 41106-09 | Трансформаторы тока | ТРЕ-14В | Фирма "ENERGOINVEST", Югославия | 4 года | Перейти |
| 17174-00 | Счетчики холодной и горячей воды турбинно-электронные | СЖТЭ-2 | ООО "ВАТИ", г.Воронеж | 4 года | Перейти |
| 83284-21 | Трансформаторы напряжения | 4МТ 48 XD | Фирма "Siemens AG", Германия | 8 лет | Перейти |
| 22614-03 | Весы электронные лабораторные | BW, BX, UW, UX | Фирма "Shimadzu Deutschland GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
