ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОЛ
Назначение средства измерений
Трансформаторы тока ТОЛ (далее по тексту – трансформаторы тока) предназначены
для передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторытокавыполненыввидеопорнойконструкции,имеют
магнитопроводы,первичную и вторичныеобмотки,залитые компаундом, который
обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги
и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток
расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная
компаундом при заливке трансформаторов в форму.
Конструкциявыводоввторичныхобмотокдляизмеренийпредусматривает
возможность пломбирования.
К трансформаторам тока данного типа относятся пять модификаций трансформаторов
тока:
- ТОЛ-10-I-8 У2, зав. № 10137, 10142;
- ТОЛ-10-I-12 У2, зав. № 10541, 11459, 10545, 11461, 10544, 10814, 11455, 10703, 10704,
10695, 11460, 10697, 11458, 11295, 11456, 10696, 10698, 11454, 10542, 10543, 10540, 10322,
10318, 10383, 10317, 10382, 10378, 10702, 10699, 10701, 10321, 10377, 10319, 10705, 10815,
10706, 10385, 10700, 10882, 9974, 9741, 9975, 10165, 9976, 11457, 10386, 9839, 9972, 10159,
10155, 10156, 9978, 9967, 9971, 9834, 10154, 9838, 10158, 9832, 10164, 11589, 11584, 11585,
11713, 11587, 11718, 12507, 12022, 12710, 11875, 11882, 11872, 12107, 11876, 10162, 11714,
11880, 12018, 11883, 12020, 12819, 12510, 9311, 12704, 9744, 12511, 12969, 11873, 12021, 11879,
11711, 9588, 9742, 11881, 11878, 11717, 11299, 9739, 11296, 11139, 11031, 11034, 10880, 10883,
10884, 11142, 11140, 11141, 10879, 11032, 10881, 9589, 9831, 9434, 9833, 9743, 9830, 11144,
11035, 9968, 9829, 9837, 9435, 9586, 9828, 9590, 11709, 11712, 11588, 12711, 12708, 12970, 12017,
11874, 11715, 11877, 11720, 11716;
Лист № 2
Всего листов 5
- ТОЛ-10-IМ-34 УХЛ2, зав. № 19473, 19364, 19265, 19685, 19263, 20736, 28152, 20737,
19574;
- ТОЛ 10 У2.1, зав. № 114866, 39168, 40142, 15392;
- ТОЛ10-I-11 У2, зав. № 6009, 6705.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер,
идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной
табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики ТОЛ-10-I-8 У2
Наименование характеристики
Значение для заводских номеров
10137, 10142
0,2S
Номинальное напряжение, кВ10
Номинальный первичный ток I
1ном
, А 800
Номинальный вторичный ток I
2ном
, А 5
Номинальная частота f
ном
, Гц50
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
10

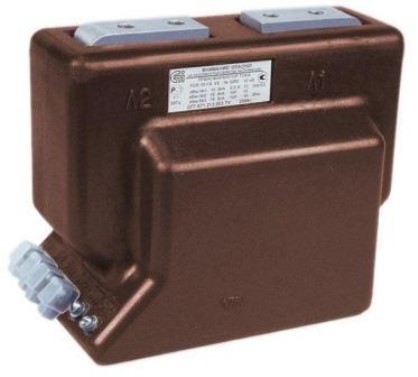

Рисунок 1 – Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Место пломбировки
Место нанесения
заводского номера
Лист № 3
Всего листов 5
0,5S0,5S
Таблица 2 – Метрологические характеристики ТОЛ-10-I-12 У2
Значение для заводских номеров
10541,11459, 10545, 11461, 10544,
10814,11455, 10703, 10704, 10695,
11460,10697, 11458, 11295, 11456,
10696,10698, 11454, 10542, 10543,
10540,10322, 10318, 10383, 10317,
10382,10378, 10702, 10699, 10701,
10321,10377, 10319, 10705, 10815,
10706, 10385, 10700, 10882, 9974, 9741,
9975, 10165, 9976, 11457, 10386, 9839,
9972, 10159, 10155, 10156, 9978, 9967, 12017,
9971, 9834, 10154, 9838, 10158, 9832, 11874,
Наименование характеристики10164,11589, 11584, 11585, 11713, 11715,
11587,11718, 12507, 12022, 12710, 11877,
11875,11882, 11872, 12107, 11876, 11720,
10162,11714, 11880, 12018, 11883, 11716
12020, 12819, 12510, 9311, 12704, 9744,
12511,12969, 11873, 12021, 11879,
11711, 9588, 9742, 11881, 11878, 11717,
11299, 9739, 11296, 11139, 11031, 11034,
10880,10883, 10884, 11142, 11140,
11141, 10879, 11032, 10881, 9589, 9831,
9434, 9833, 9743, 9830, 11144, 11035,
9968, 9829, 9837, 9435, 9586, 9828, 9590,
11709, 11712, 11588, 12711, 12708, 12970
Номинальное напряжение, кВ1010
Номинальный первичный ток I
1ном
, А 600 300; 600
Номинальный вторичный ток I
2ном
, А 5 5
Номинальная частота f
ном
, Гц5050
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 1), В∙А
2,52,5
0,2S
Таблица 3 – Метрологические характеристики ТОЛ-10-IМ-34 УХЛ2
Значение для заводских номеров
Наименование характеристики19473, 19364, 19265, 19685, 19263,
20736, 28152, 20737, 19574
Номинальное напряжение, кВ10
Номинальный первичный ток I
1ном
, А 100
Номинальный вторичный ток I
2ном
, А 5
Номинальная частота f
ном
, Гц50
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
10
Лист № 4
Всего листов 5
Таблица 4 – Метрологические характеристики ТОЛ 10 У2.1
Наименование характеристики
Значение для заводских номеров
14866, 39168, 40142, 15392
0,5
Номинальное напряжение, кВ10
Номинальный первичный ток I
1ном
, А 300
Номинальный вторичный ток I
2ном
, А 5
Номинальная частота f
ном
, Гц50
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
10
Таблица 5 – Метрологические характеристики ТОЛ10-I-11 У2
Наименование характеристики
Значение для заводских номеров
6009, 6705
0,5
Номинальное напряжение, кВ10
Номинальный первичный ток I
1ном
, А75
Номинальный вторичный ток I
2ном
, А 5
Номинальная частота f
ном
, Гц50
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
10
от -45 до +40
Значение
Таблица 6 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
для модификаций ТОЛ-10-I-8 У2,
ТОЛ-10-I-12 У2, ТОЛ 10 У2.1, ТОЛ10-I-11 У2
для модификации ТОЛ-10-IМ-34 УХЛ2
от -60 до +40
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора тока типографским
способом.
Комплектность средства измерений
Таблица 7 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
ТОЛ
ТОЛ
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам тока ТОЛ
Техническая документация изготовителя
Изготовитель
Открытое акционерное общество «Свердловский завод трансформаторов тока»
(ОАО «СЗТТ»)
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, 25
Телефон: +7 (343) 234-31-02
Факс: +7 (343) 212-52-55
Web-сайт: www.cztt.ru
E-mail: cztt@cztt.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
