Номер госреестра:
83507-21
Наименование СИ:
Тепловизоры инфракрасные
Обозначение типа:
FLUKE TiS
Производитель:
Фирма "Fluke Corporation", США; Завод- изготовитель ANHUI SHIFU INSTRU- MENTS CO., LTD, Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2393
Лист № 1
Регистрационный № 83507-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры инфракрасные FLUKE TiS
Назначение средства измерений
ТепловизорыинфракрасныеFLUKETiS(далеепотексту–тепловизоры)
предназначеныдлябесконтактныхизмерений пространственного распределения
радиационной температуры объектов по их собственному тепловому излучению в пределах
зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого
распределения на дисплее тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой
сигнал и отображении его в виде термограммы на высококонтрастном сенсорном
жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую
микроболометрическуюматрицуинфракрасныхвысокочувствительныхдетекторов
фокальнойплоскости (FPA).Тепловизорыизмеряюттемпературуи отображают
распределение температур на поверхности объекта или на границе разделения различных
сред.
Тепловизорыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорнымиприборами,работающимивинфракраснойобласти
электромагнитного спектра.
Тепловизоры инфракрасные FLUKE TiS изготавливаются в следующих моделях:
TiS20+, TiS20+ MAX, TiS55+, TiS75+. Модели тепловизоров отличаются друг от друга по
метрологическимитехническимхарактеристикам,атакжепофункциональным
особенностям.
Внутреннеепрограммноеобеспечениетепловизоровпозволяетопределять
максимальную, минимальную, среднюю температуру, температуру в любой точке теплового
изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой
аннотацией, может быть записана в память микропроцессора или на съемную карту памяти
типа microSD и передана посредством прямого подключения к USB-порту, подключения
через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на
персональный компьютер или мобильное устройство. В тепловизорах предусмотрена
поддержкабеспроводнойсистемыFlukeConnect
TM
,которая позволяет соединять
измерительные приборы в приложении на вашем смартфоне или планшете.
Фотографии общего вида тепловизоров инфракрасных FLUKE TiS приведены на
рисунках 1-2.
Лист № 2
Всего листов 7

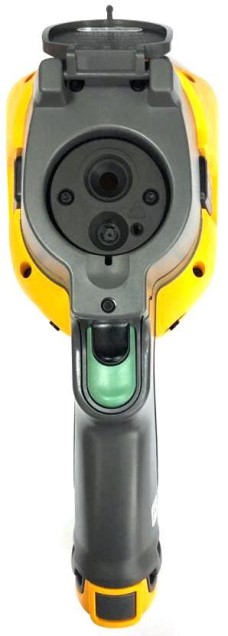

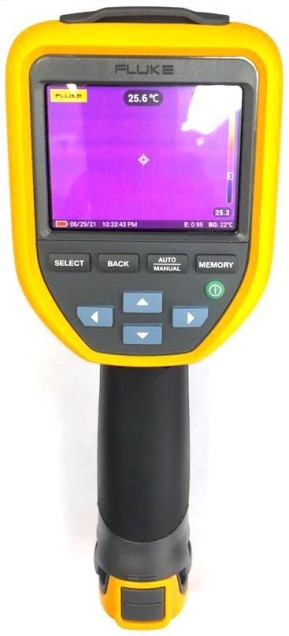

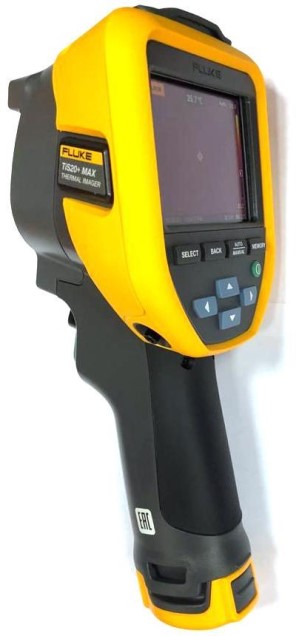

Рисунок 1 - Общий вид тепловизоров инфракрасных FLUKE TiS моделей TiS20+, TiS20+
MAX
Место нанесения
заводского номера
Лист № 3
Всего листов 7
Пломбирование тепловизоров не предусмотрено. Для тепловизоров инфракрасных
FLUKE TiS заводской номер наносится на крышке-затворе объектива тепловизора в виде
наклейки. Конструкция тепловизоров не предусматривает нанесение знака поверки на
средство измерений.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного
и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014,
программноеобеспечениезащищеноотпреднамеренныхизмененийспомощью
специальных программных средств.
Идентификационные данные встроенной части ПО тепловизоров инфракрасных
FLUKE TiS моделей TiS20+, TiS20+ MAX приведены в таблице 1.

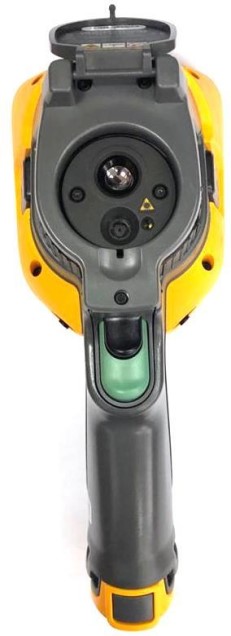

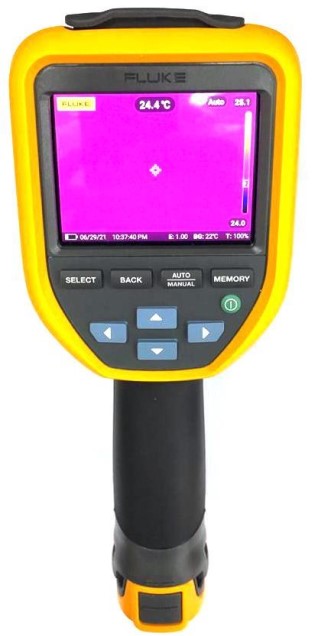

Рисунок 2 - Общий вид тепловизоров инфракрасных FLUKE TiS моделей TiS55+, TiS75+
Место нанесения
заводского номера
Лист № 4
Всего листов 7
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
AppFPGA
1.3.2 1.0
отсутствует
Идентификационные данные встроенной части ПО тепловизоров инфракрасных
FLUKE TiS моделей TiS55+, TiS75+ приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
AppFPGA
1.2.6 1.1.1
отсутствует
Автономноепрограммноеобеспечение«FlukeConnect»устанавливаетсяна
персональный компьютер и предназначено для анализа изображений, упорядочения данных
и составления профессиональных отчетов измерений.
Метрологические и технические характеристики
Метрологические и основные технические характеристики тепловизоров в зависимости
от модели приведены в таблицах 3-6.
тепловизоров инфракрасных FLUKE TiS
Наименование характеристики
±2,0
±2,0
от 0,01 до 1,00
Таблица3 – Метрологические характеристики
моделей TiS20+, TiS20+ MAX
Значение характеристики
(в зависимости от модели)
TiS20+TiS20+ MAX
от -20 до +150 от -20 до +400
0,06
от 8 до 14
50,0°
38,0°
0,5
7,6
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной
погрешности измерений температуры в
диапазоне от -20 до +100 °С включ., °С
Пределы допускаемой относительной
погрешности измерений температуры в
диапазоне св. +100 °С, %
Порог температурной чувствительности
(при температуре объекта +30 °С), °С
Спектральный диапазон, мкм
Углы поля зрения, градус по горизонтали
градус по вертикали
Фокусное расстояние, м
Пространственное разрешение, мрад
Коэффициент излучательной способности
(изменяемый)
Лист № 5
Всего листов 7
тепловизоров инфракрасных FLUKE TiS
Наименование характеристики
±2,0
±2,0
от 0,01 до 1,00
Таблица 4 – Метрологические характеристики
моделей TiS55+, TiS75+
Значение характеристики
(в зависимости от модели)
TiS55+ TiS75+
от -20 до +550
0,04
от 8 до 14
28,0°
20,0°42,0°
30,0°
0,15 0,5
1,91
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной
погрешности измерений температуры в
диапазоне от -20 до +100 °С включ., °С
Пределы допускаемой относительной
погрешности измерений температуры в
диапазоне св. +100 °С, %
Порог температурной чувствительности
(при температуре объекта +30 °С), °С
Спектральный диапазон, мкм
Углы поля зрения, градус по горизонтали
градус по вертикали
Минимальное фокусное расстояние, м
Пространственное разрешение, мрад
Коэффициент излучательной способности
(изменяемый)
120×90
0,72
9
101×267×145
5
Таблица 5 – Основные технические характеристики тепловизоров инфракрасных FLUKE TiS
моделей TiS20+, TiS20+ MAX
Наименование характеристикиЗначение характеристики
Количество пикселей матрицы детектора,
пиксели×пиксели
Масса (с аккумуляторными батареями), кг,
не более
Запись изображений или частота
обновлений, Гц
Габаритные размеры, мм (высота
ширина
длина), не более
Напряжение питания, В12
Срок службы батареи при непрерывном
использовании, ч, не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °Cот -10 до +50
- относительная влажность, %от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее 14000
Средний срок службы, лет, не менее5
Лист № 6
Всего листов 7
256×192384×288
0,72
9 или 27
101×267×145
3,5
Таблица 6 – Основные технические характеристики тепловизоров инфракрасных FLUKE TiS
моделей TiS55+, TiS75+
Значение характеристики
Наименование характеристики(в зависимости от модели)
TiS55+TiS75+
Количество пикселей матрицы детектора,
пиксели×пиксели
Масса (с аккумуляторными батареями), кг,
не более
Запись изображений или частота
обновлений, Гц
Габаритные размеры, мм (высота
ширина
длина), не более
Напряжение питания, В12
Срок службы батареи при непрерывном
использовании, ч, не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °Cот -10 до +50
- относительная влажность, %от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее 14000
Средний срок службы, лет, не менее5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским
способом или при помощи наклейки на корпус тепловизора.
Комплектность средства измерений
-
1 шт.
-
1 шт.
-
1 экз.
(в зависимости
от модели
тепловизора)
Аккумуляторная литий-ионная батарея (с
индикацией оставшегося заряда)
-
-
1 шт.
Обозначение
Количество
-
1 шт.
Таблица 7 – Комплектность средства измерений
Наименование
Тепловизор инфракрасный FLUKE TiS (модель в
соответствии с заказом)
Блок питания переменного тока с сетевыми
переходниками
USB-кабель
Руководство по эксплуатации на тепловизоры
инфракрасные FLUKE TiS моделей TiS20+, TiS20+
MAX (на русском языке)
Руководство по эксплуатации на тепловизоры
инфракрасные FLUKE TiS моделей TiS55+, TiS75+
(на русском языке)
-
1 или 2 шт. (в
зависимости от
модели
тепловизора)
1 шт.
Прочный переносной кейс для транспортировки
Двухсекционное зарядное устройство для
аккумулятора
Гарантийный регистрационный талон
-
1 шт.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в разделе «Измерение» Руководства по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
тепловизорам инфракрасным FLUKE TiS
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Web-сайт: www.fluke.com
Завод-изготовитель
ANHUI SHIFU INSTRUMENTS CO., LTD, Китай
Адрес: No. 66, Longteng Road Jiujiang Economic Development Zone Wuhu, Anhui
241000, Anhui, China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51475-12 | Термометры инфракрасные | Testo 104-IR, Testo 810, Testo 830-T3, Testo 830-T4, Testo 835-Т1, Testo 835-Т2, Testo 835-Н1, Testo 845 | Фирма "Testo AG", Германия; Фирма "Testo Instruments Co. Ltd.", Китай | 1 год | Перейти |
| 16036-08 | Пирометры инфракрасные | M50 | Фирма "MIKRON INFRARED, INC.", США | 2 года | Перейти |
| 60108-15 | Камеры инфракрасные портативные | FLIR мод. T600, T600bx | Фирма "FLIR Systems AB", Швеция | 1 год | Перейти |
| 19866-00 | Узел коммерческого учета нефти | Куст-108 | ОАО "Инфракрасные и микроволновые системы" (ИМС), г.Москва | 1 год | Перейти |
| 15434-96 | Тепловизоры инфракрасные | Thermovision 450, 450Pro, 470, 470Pro, 487, 489, 550, 900, 1000 | Фирма "AGEMA Infrared Systems AB", Швеция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
