Номер госреестра:
83482-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JDZX
Производитель:
ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2393
Лист № 1
Регистрационный № 83482-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения JDZX
Назначение средства измерений
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока.
Описание средства измерений
Принцип действия трансформаторов основан на преобразовании посредством
электромагнитной индукции одного напряжения переменного тока в другое напряжения
переменного тока при неизменной частоте.
Трансформаторы – однофазные, индуктивные, с одним изолированным выводом
первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется или
подключается к нейтрали.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который
обеспечивает основную изоляцию и образует корпус трансформатора.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на
основании. Контактная коробка выводов вторичных обмоток снабжена изоляционной крышкой,
которая имеет возможность пломбировки для предотвращения несанкционированного доступа.
Трансформаторы имеют клемму заземления с винтом М8. Рабочее положение трансформаторов
в пространстве - любое, крепление осуществляется четырьмя болтами М10 или М12 через
отверстия в металлическом основании.
На передней стенке корпуса трансформаторы имеют табличку с напечатанными на ней
техническими данными и серийными номерами в виде буквенно-цифровых обозначений,
однозначно идентифицирующих каждый экземпляр трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы выпускаются в следующих модификациях JDZX22-3C1, JDZX22-6C1,
JDZX22-10C1, JDZX23-3, JDZX23-6, JDZX23-10, JDZX26-20, JDZX25-20, JDZX25-20NG-A,
JDZX25-20NG-N, JDZX22-35W, JDZX23-35W, JDZX22G-35, JDZX23G-35, JDZX22-35G-A,
JDZX22-35G-N, JDZX24G-3, JDZX24G-6, JDZX24G-10, JDZX25G-3, JDZX25G-6, JDZX25G-10.
Лист № 2
Всего листов 8
Варианты исполнения:
С1 - без оребрения вывода первичной обмотки;
NG-A (N), G-A (N) - оба вывода первичной обмотки
имеют собственную изоляции
W - с оребрением вывода первичной обмотки
Класс напряжения: 3, 6, 10, 20 и 35 кВ
Варианты исполнения: 22, 23, 24, 25, 26, 22G, 23G, 24G,
25G (G – для КРУЭ)
С измерения напряжения нулевой последовательности
Литой
Однофазный
Трансформатора напряжения
Расшифровка условного обозначения модификаций трансформаторов:
JDZX 22 -X -X
Нанесение знака поверки на трансформатор не предусмотрено.
Общийвидсредстваизмеренийиобозначениеместапломбировкиот
несанкционированного доступа и места нанесения знака поверки приведен на рисунках с 1 по
12.

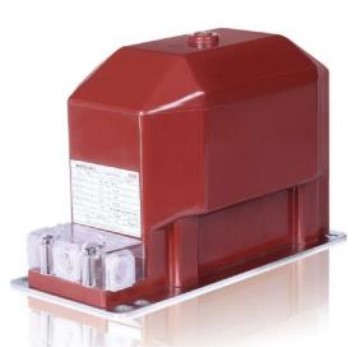

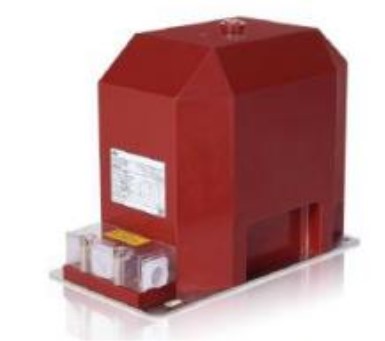

Рисунок 1 – Модификации JDZX22-3C1, JDZX22-6C1, JDZX22-10C1
Место
пломбирования

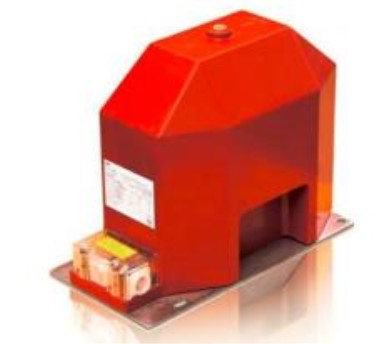

Рисунок 2 – Модификации JDZX23-3, JDZX23-6, JDZX23-10
Место
пломбирования
Лист № 3
Всего листов 8
Рисунок 3 – Модификация JDZX26-20
Место
пломбирования

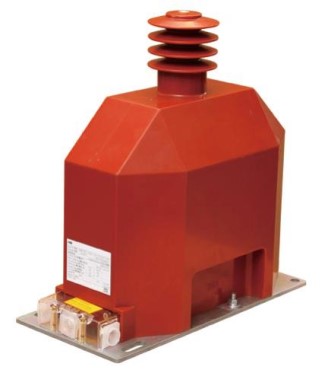

Рисунок 4 – Модификация JDZX25-20
Место
пломбирования

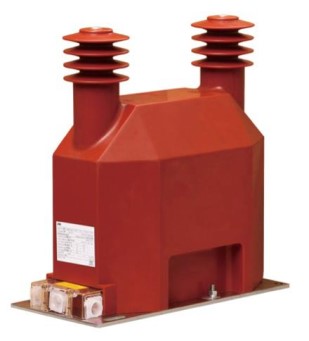

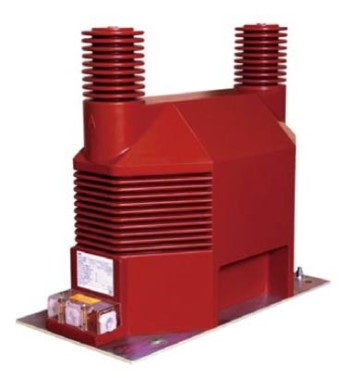

Рисунок 5 – Модификации JDZX25-20NG-A и JDZX25-20NG-N
Место
пломбирования
Лист № 4
Всего листов 8

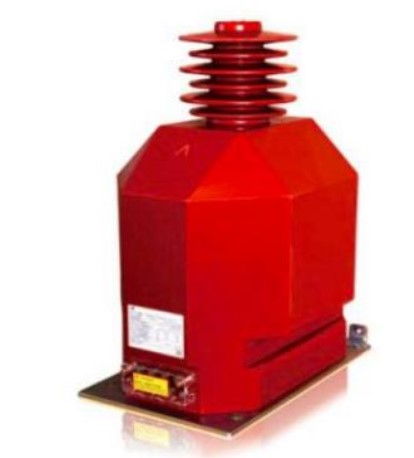

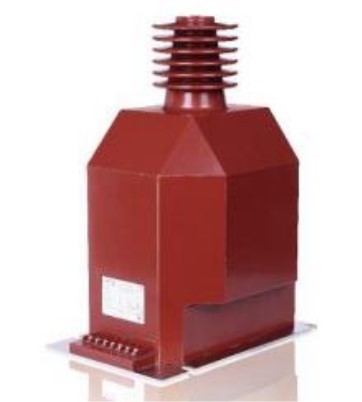

Рисунок 6 – Модификация JDZX22-35W
Место
пломбирования
Рисунок 7 – Модификация JDZX23-35W
Место
пломбирования
Рисунок 8 – Модификации JDZX22-35G-A и JDZX22-35G-N
Место
пломбирования
Лист № 5
Всего листов 8

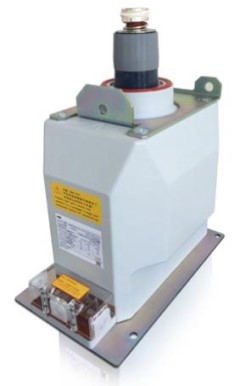

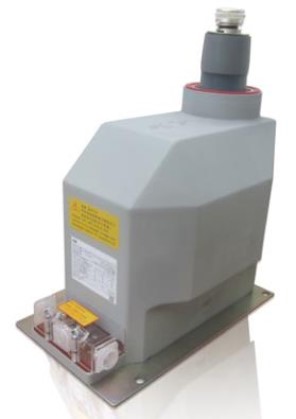

Рисунок 9 – Модификация JDZX22G-35
Рисунок 10 – Модификация JDZX23G-35
Место
пломбирования
Место
пломбирования

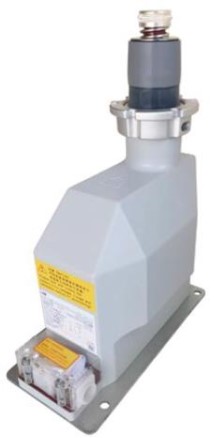

Рисунок 11 – Модификации JDZX25G-3, JDZX25G-6, JDZX25G-10
Место
пломбирования
Лист № 6
Всего листов 8
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
3/√3; 3,3/√3; 6/√3; 6,3/√3;
6,6/√3; 10/√3; 10,5/√3; 11/√3
13,8/√3; 15,75/√3; 20/√3;
22/√3
33/√3; 35/√3; 36/√3; 27,5
- дополнительных
Значение
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальные напряжения первичной обмотки, кВ
-JDZX22-3(6/10)C1,JDZX23-3(6/10),JDZX24G-3(6/10),
JDZX25G-3(6/10)
- JDZX26-20, JDZX25-20, JDZX25-20NG-A, JDZX25-20NG-N
100/√3; 110/√3; 100
100; 100/3; 110/3
0,2; 0,5; 1,0; 3,0
3Р; 6Р
- JDZX22-35W, JDZX23-35W, JDZX22G-35, JDZX23G-35,
JDZX22-35G-A, JDZX22-35G-N
Значения номинальных напряжений вторичных обмоток, В
- основных
- дополнительных
Класс точности вторичных обмоток по ГОСТ 1983-2015
- для измерений и учета
- для измерений и защиты
Номинальные мощности вторичных обмоток, В·А
- основных
Номинальная частота переменного тока, Гц
2,5; 5; 7,5; 10; 15; 20; 25; 30;
35; 40; 45; 50; 60; 75; 100;
120; 150; 200; 300
2,5; 5; 7,5; 10; 15; 20; 25; 30;
35; 40; 45; 50; 60; 75; 100;
150; 200; 300
50
Рисунок 12 – Модификации JDZX24G-3, JDZX24G-6, JDZX24G-10
Место
пломбирования
Лист № 7
Всего листов 8
Значение
220 × 148 × 323
270 × 178 × 332
416 × 148 × 303
352 × 178 × 230
280 × 178 × 352
426 × 200 × 415
426 × 200 × 415
426 × 200 × 415
515 × 276 × 380
530 × 270 × 400
417 × 205 × 343
416 × 208 × 343
493 × 280 × 545
22
35
32
54
55
55
65
70
39
41
105
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры трансформаторов (Высота × Ширина ×
Длина), мм, не более
- JDZX22-3(6/10)C1
- JDZX23-3(6/10)
- JDZX24G-3(6/10)
- JDZX25G-3(6/10)
- JDZX26-20
- JDZX25-20
- JDZX25-20NG-A
- JDZX25-20NG-N
- JDZX22-35W
- JDZX23-35W
- JDZX22G-35
- JDZX23G-35
- JDZX22-35G-A и JDZX22-35G-N
Масса трансформатора, кг, не более
- JDZX22-3(6/10)C1, JDZX24G-3(6/10), JDZX25G-3(6/10)
- JDZX23-3(6/10)
- JDZX26-20
- JDZX25-20
- JDZX25-20NG-A
- JDZX25-20NG-N
- JDZX22-35W
- JDZX23-35W
- JDZX22G-35
- JDZX23G-35
- JDZX22-35G-A и JDZX22-35G-N
Климатическое исполнение и категория размещения У3 по
ГОСТ 15150-69
- температура окружающей среды,
о
С
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от -25 до +40
30
262800
Знак утверждения типа
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор напряжения
Паспорт
Обозначение
JDZX
-
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому
обслуживанию.
Лист № 8
Всего листов 8
Нормативные документы, устанавливающие требования к трансформаторам напряжения
JDZX
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019
№ 3453. Государственная поверочная схема для средств измерений коэффициента масштабного
преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в
диапазоне от 0,1/
3
до 750/
3
кВ и средств измерений электрической емкости и тангенса угла
потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Изготовитель
ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Адрес: No. 885 FangShanXiEr Road, Xiang’An Industrial Area 361101, Xiamen, Fujian,
Китай
Телефон: +86 592 630 3000
E-mail: sales-cnits@cn.abb.com
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
