Номер госреестра:
83467-21
Наименование СИ:
Пробники электрического поля
Обозначение типа:
FL7000
Производитель:
"AR RF/Microwave Instrumentation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2392
Лист № 1
Регистрационный № 83467-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пробники электрического поля FL7000
Назначение средства измерений
Пробники электрического поля FL7000 (далее – пробники) предназначены для измере-
ний напряженности электрического поля (далее – НЭП).
Описание средства измерений
Принцип действия пробников состоит на раздельном преобразовании трех ортогональ-
ных составляющих вектора НЭП в эквивалентные значения напряжения переменного тока, по-
следующим их преобразованием в цифровой код посредством аналогово-цифрового преобра-
зования. Суммарные значения измеренных уровней НЭП через интерфейс пробника поступают
на внешний персональный компьютер (далее – ПК). Результаты измерений отображаются на
мониторе ПК.
Пробники состоят из зонда электрического поля (далее – зонда), интерфейса пробника
FI7000 (далее – FI7000), оптоволоконных кабелей (далее – ВОЛС), набора согласующих пере-
ходников для оптоволоконных кабелей.
Зонд объединяет три ортогональных датчика для измерений НЭП, по одному на каждой
оси, с маркировкой X, Y и Z.
На корпусе зонда расположены два разъема для подключения ВОЛС.
FI7000 обеспечивает через ВОЛС питание и обмен данными с зондом и включает в себя
источник лазерного излучения, управляющую логику и интерфейсы связи (RS-232, GPIB, USB
2.0) с ПК для передачи измеренного значения НЭП.
Пробники имеют три модификации: FL7030, FL7040 и FL7060.
Модификации пробников отличаются друг от друга зондом, диапазоном рабочих ча-
стот, диапазоном измеряемых значений НЭП.
Внешний вид зонда пробника FL7030 представлен на рисунке 1.
Внешний вид зонда пробника FL7040 и зонда пробника FL7060 представлен на рисунке
2.
Внешний вид FI7000 представлен на рисунке 3.
Схемы пломбировки зондов пробников от несанкционированного доступа представле-
ны на рисунках 1 и 2.
Схема пломбировки FI7000 от несанкционированного доступа представлена на рисун-
ках 4.
Лист № 2
Всего листов 7
Место нанесения знака утверждения типа представлено на рисунке 3.
Места нанесения заводских номеров представлены на рисунках 4 и 5.
1 – место пломбировки от несанкционированного доступа

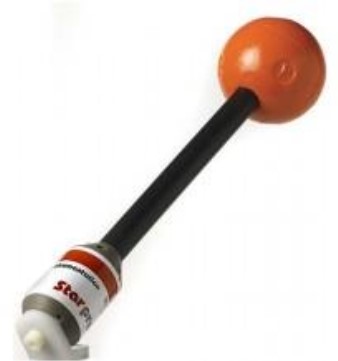

Рисунок 1 − Внешний вид зонда пробника FL7030
1 – место пломбировки от несанкционированного доступа

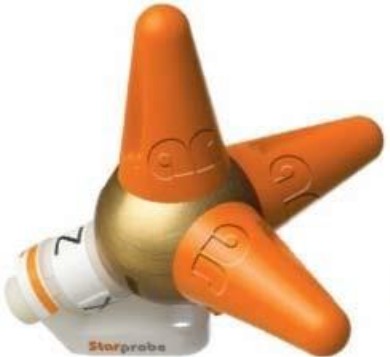

Рисунок 1 − Внешний вид зонда пробников FL7040 и FL7060
1
1
Лист № 3
Всего листов 7

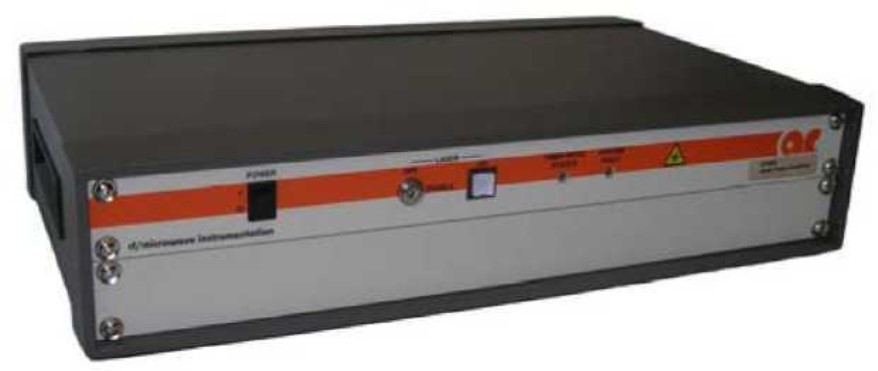

Рисунок 3 − Внешний вид интерфейса FI7000
1 – место пломбировки от несанкционированного доступа
2 – место нанесения заводского номера

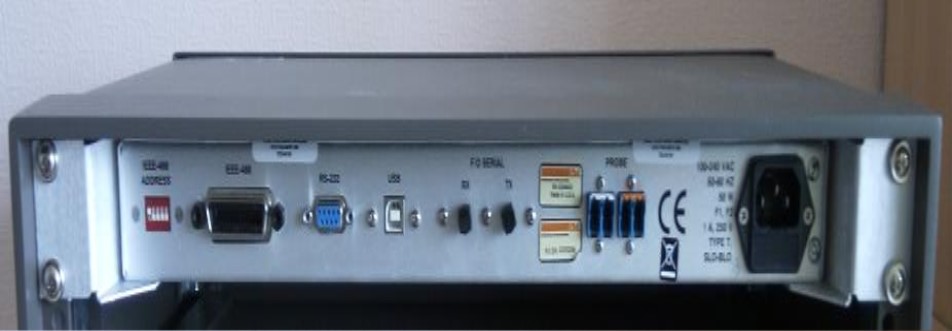

Рисунок 4 − Внешний вид задней панели интерфейса FI7000
1
1 – место нанесения знака утверждения типа
11
Лист № 4
Всего листов 7

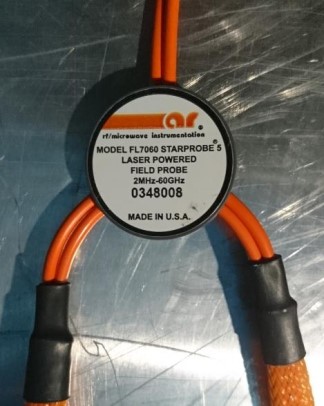

Рисунок 5 – Место нанесения заводского номера на зонды пробников
Программное обеспечение
Программное обеспечение (далее − ПО) пробников состоит из:
− встроенного ПО зонда;
− внешнего ПО, устанавливаемого на ПК.
Встроенное ПО зонда располагаемое в энергонезависимой памяти, выполняет функции
хранения результатов калибровки линеаризации, температурной компенсации, управления и
передачей данных. Встроенное ПО зонда устанавливается изготовителем.
Конструкция зондов исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Внешнее ПО, устанавливаемое на ПК, работает под управлением Windows 7 и выпол-
няет функции контроля, управления и отображения информации, а также предоставляет графи-
ческий пользовательский интерфейс.
Внешнее ПО реализовано без выделения метрологически значимой части.
Внешнее ПО предназначено только для работы с пробниками и не может быть исполь-
зовано отдельно от их измерительно-вычислительной платформы.
Влияние внешнего ПО не приводит к выходу метрологических характеристик
пробников за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 − Идентификационные данные ПО
Идентификационные данные
Значение
встроенное ПО
Идентификационное наименование ПО
_REV_1.80_
Номер версии (идентификационный
номер) ПО
1.0.0.0
Цифровой идентификатор ПО
760e5f2bedb165e4be4eecf798bb6d2a
внешнее ПО
ARFieldProbe.exe
Лист № 5
Всего листов 7
Метрологические и технические характеристики
Таблица 2 − Метрологические характеристики
Наименование характеристики
Значение
Пробник FL7030
от 0,005 до 30,0 включ.
от 1,5 до 300,0 включ.
±2,5
Рабочий диапазон частот, МГц
Диапазоны измерений НЭП, В∙м
−1
Пределы допускаемой относительной погрешности измерений
НЭП, дБ
Пробник FL7040
Рабочий диапазон частот, ГГц
Диапазоны измерений НЭП, В∙м
−1
от 0,002 до 40,0 включ.
от 2 до 600 включ.
±2,5
Пределы допускаемой относительной погрешности измерений
НЭП, дБ
Пробник FL7060
от 0,002 до 60,0 включ.
от 2 до 600 включ.
Рабочий диапазон частот, ГГц
Диапазоны измерений НЭП, В∙м
−1
Пределы допускаемой относительной погрешности измерений
НЭП, дБ
±2,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
Электропитание зонда пробников FL7030, или FL7040, или
FL7060
отинтерфейсапробника
FI7000 по оптическому кана-
лу, два соединителя типа
Е2000
от 198 до 242
от 49 до 51
63
150
150
7250
57
57
57
Параметры электропитания интерфейса пробника FI7000
напряжение питания сети переменного тока, В
частота питания сети переменного тока, Гц
Масса, г, не более
зонд пробника FL7030
зонд пробника FL7040
зонд пробника FL7060
интерфейса пробника FI7000
Габаритные размеры зонд пробника FL7030, мм, не более
длина
ширина
высота
Габаритные размеры зонд пробника FL7040, мм, не более
длина
ширина
высота
278
65
65
Лист № 6
Всего листов 7
Наименование характеристики
Значение
от +15 до +35
Продолжение таблицы 3
278
65
65
305
498
127
Габаритные размеры зонд пробника FL7060, мм, не более
длина
ширина
высота
Габаритные размеры интерфейса пробника FI7000, мм, не более
длина
ширина
высота
Рабочие условия применения
температура окружающего воздуха,
С
относительная влажность окружающего воздуха при темпера-
туре воздуха +25,
С, %, не более
атмосферное давление, кПа (мм рт. ст.)
90
от 84,0 до 106,7
(от 630 до 800)
Знак утверждения типа
наносится на титульный лист документа FL7000 РЭ «Пробники электрического поля FL7000.
Модификации FL7030, FL7040, FL7060. Руководство по эксплуатации и техническому обслу-
живанию» типографским способом и на переднюю панель корпуса FI7000 в виде наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность пробников
Наименование
Обозначение
Количество
Пробник электрического поля в составе:
– зонд
– интерфейс пробника
FL7030, или FL7040, или FL7060
–
FI7000
1 шт.
1 шт.
USB накопитель с программным обеспечением AR Field Probe Control1 шт.
Программное обеспечение AR Field Probe AR Field Probe Control РЭ1 шт.
Control. Руководство оператора
Пробник электрического поля FL7030 (или–1 шт.
FL7040, или FL7060). Паспорт
Пробники электрического поля FL7000. Мо- FL7000 РЭ1 экз.
дификации FL7030, FL7040, FL7060. Руковод-
ство по эксплуатации и техническому обслу-
живания
Сведения о методиках (методах) измерений
приведены в разделе 3 «Порядок работы» документа FL7000 РЭ «Пробники электрического
поля FL7000. Модификации FL7030, FL7040, FL7060. Руководство по эксплуатации и техниче-
скому обслуживанию»
Лист № 7
Всего листов 7
Нормативные документы, устанавливающие требования к пробникам электрического
поля FL7000
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений
напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Изготовитель
«AR RF/Microwave Instrumentation», США
Адрес: 160 School House Rd., Souderton PA 18964-9990, USA
Телефон: +1-215-723-8181
Факс: +1-215-723-0275
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабо-
чий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11 мая 2018 года
