УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2392
Лист № 1
Регистрационный № 83449-21Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики климатические ИПМ
Назначение средства измерений
Датчики климатические ИПМ (далее – датчики) предназначены для измерения техно-
логических параметров микроклимата (температура, относительная влажность, атмосферное
давление, дифференциальное давление) в процессе мониторинга климатических условий
внутри контролируемого объекта.
Описание средства измерений
Принцип действия датчиков основан на аналого-цифровом преобразовании электриче-
ских сигналов, поступающих от первичных преобразователей, и передачи их на совместимое
устройство по цифровой шине данных для визуализации и хранения измерений.
Передача измеренных значений осуществляется по цифровой (шина I
2
C или 1-Wire)
линии данных на совместимое устройство при помощи кабеля с разъёмом 6P6C (RJ12). Совме-
стимое устройство в режиме «Мастер» обеспечивает коммуникацию по цифровой шине данных
и подачупитания. Визуализация показаний производится на дисплее совместимого устройства.
В качестве совместимых устройств trial быть использованы беспроводные узлы
ПИРС-#, I-Sens, E-Sens и их модификации и приборы «Гигротермон-М», а также персональные
компьютеры (ПК) с установленной программой «ИПМ-визор», поддерживающие связь по ли-
нии данных 1-Wire при помощи преобразователя интерфейсов 1-Wire/USB.
Датчики с интерфейсом I
2
C подключаются к преобразователю через мост I
2
C/1-Wire
или концентратор-преобразователь интерфейсов КП-48-01.
Датчики представляют собой одно- или двухканальные электронные устройства.
Конструктивно датчики представляют собой платы с первичными преобразователями,
размещенные в пластмассовом или металлическом корпусе. Датчик модификации ИПМ-2
имеет выносную измерительную часть, представляющую собой металлический щуп на кабеле.
Электропитаниедатчиковосуществляется от совместимых устройств. Электропитаниедатчика,
встроенного в беспроводной узел, осуществляется от элемента питания 3,6 В.
Условное обозначение изделия при заказе или в конструкторской документации: Дат-
чик ИПМ-АБ-ВГ-Д-Е СЦТР.416123.001 ТУ,
где ИПМ – обозначение датчика;
А – модификация измерительной части;
Б – диапазон измерения;
В – точность измерений по первому каналу измерения;
Г – точность измерений по второму каналу измерения;
Д – тип корпуса;
Е – тип связи.
Пример записи обозначения при заказе: Датчик ИПМ-10-21-1-1.
Лист № 2
Всего листов 10
Датчики выпускаются в следующих модификациях:
ИПМ-10, ИПМ-11 – датчики температуры и влажности;
ИПМ-12 – датчик температуры;
ИПМ-21, ИПМ-22 – датчик температуры расширенного диапазона;
ИПМ-30 – датчик атмосферного давления;
ИПМ-41 – датчик дифференциального давления.
Предусмотрены конструктивные исполнения датчиков в пластмассовом и металличе-
ском корпусах и исполнение датчиков модификаций ИПМ-1, ИПМ-3, встроенных в совмести-
мое устройство – «беспроводной узел ПИРС-#», где # - обозначение модификации узла.
Общий вид датчиков приведен на рисунках 1,2. Знак утверждения типа средства изме-
рений наносится на наклейке в правом нижнем углу типографским способом.
1)2)3)
4)5)

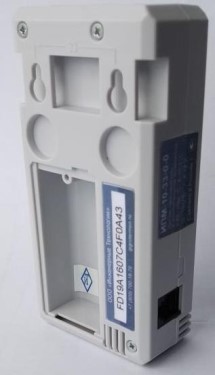

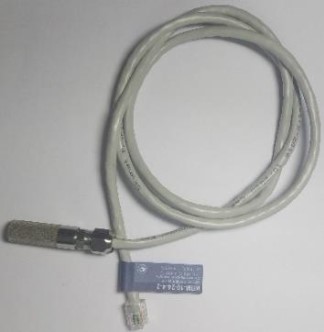

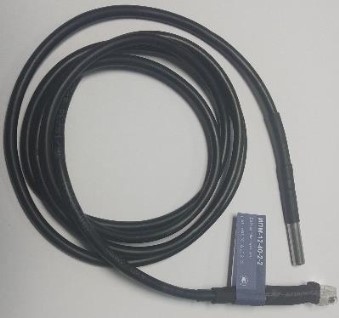

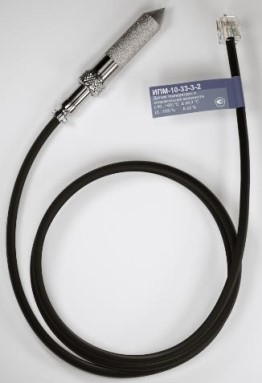

Рисунок 1 – Общий вид датчиков ИПМ-10, ИПМ-11, ИПМ-12
1) ИПМ-10, ИПМ-12 в пластмассовом корпусе;
2) ИПМ-10, ИПМ-11, ИПМ-12 в металлическом малогабаритном корпусе;
3) ИПМ-10, ИПМ-11, ИПМ-12 в металлическом корпусе «фильтр»;
4) ИПМ-10, ИПМ-11, ИПМ-12 в металлическом корпусе «фильтр с креплением»;
5) ИПМ-12 в пластмассовом корпусе;
Стрелками указаны места нанесения знака утверждения типа.
Лист № 3
Всего листов 10
1) ИПМ-21, ИПМ-22;
2) ИПМ-30;
3) ИПМ-41;
4) ИПМ-10, ИПМ-11, ИПМ-12, ИПМ-30, встроенного в совместимое устройство ПИРС.
Стрелками указаны места нанесения знака утверждение типа
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на датчики не предусмотрено.
Место нанесения серийного номера датчика показано на рисунке 3.
1)2)
3)4)

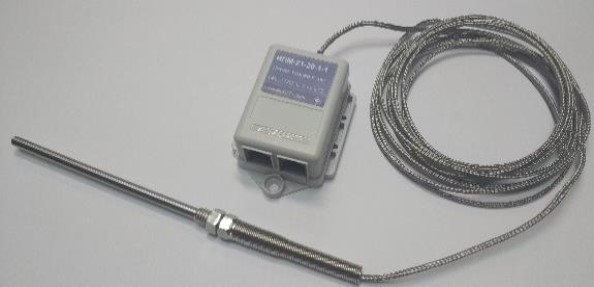

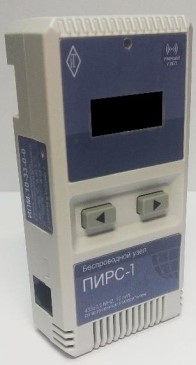

Рисунок 2 – Общий вид датчиков
Лист № 4
Всего листов 10
Программное обеспечение
Программное обеспечение (далее - ПО) установлено на совместимом устройстве и
предназначено для получения в цифровом виде измеренных датчиками значений и отображе-
ния, и хранения полученных данных. Беспроводные узлы и прибор «Гигротермон-М» имеют
встроенное программное обеспечение, при использовании в качестве совместимого устройства
персонального компьютера программное обеспечение устанавливается на ПК. Датчики, встро-
енные в совместимое устройство ПИРС-#, имеют встроенное программное обеспечение.
Встроенное ПО является метрологически значимым и недоступно для несанкциониро-
ванной внешней модификации. Устанавливаемое на персональный компьютер ПО является
метрологически значимым и достаточно защищено. Нетребуется специальных средств защиты,
исключающих возможность несанкционированной модификации, обновления (загрузки), уда-
ления и иных преднамеренных изменений метрологически значимого ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений «средний» в соответствии с Р 50.2.077-2014.
В датчиках, не встроенных в совместимое устройство, ПО отсутствует.
Идентификационные данные встроенного ПО беспроводных узлов и датчиков, встро-
енных в совместимое устройство ПИРС-#, представлены в таблице 1.
Рисунок 3 – Место нанесения серийного номера
Место нанесения серий-
ного номера
Лист № 5
Всего листов 10
Идентификационные признаки
Значение
Идентификационное наименование ПО
RfSensor
Номер версии (идентификационный номер) ПО
не ниже 5.31
Цифровой идентификатор ПО (версии 5.31)
–
Алгоритм вычисления цифрового идентификатора ПО
–
Таблица 1 – Идентификационные данные встроенного программного обеспечения беспровод-
ных узлов и датчиков, встроенных в совместимое устройство ПИРС-#
Идентификационные данные встроенного ПО прибора «Гигротермон-М» представ-
лены в таблице 2.
Идентификационные признаки
Значение
Идентификационное наименование ПО
GTM-M
Номер версии (идентификационный номер) ПО
не ниже v2.5
Цифровой идентификатор ПО (версии 2.5)
–
Алгоритм вычисления цифрового идентификатора ПО
–
Таблица 2 – Идентификационные данные встроенного программного обеспечения прибора
«Гигротермон-М»
Идентификационные данные устанавливаемого на ПК программного обеспечения
представлены в таблице 3.
Идентификационные признаки
Значение
Идентификационное наименование ПО
ИПМ-визор
Номер версии (идентификационный номер) ПО
не ниже V1.2
Цифровой идентификатор ПО (версии 1.2)
–
Алгоритм вычисления цифрового идентификатора ПО
–
Таблица 3 – Идентификационные данные устанавливаемого на ПК программного обеспечения
Лист № 6
Всего листов 10
Метрологические и технические характеристики
Метрологические характеристики датчиков приведены в таблице 4.
Метрологические характеристики
Значение
Диапазон измерений температуры, °С:
- для датчиков ИПМ-10, ИПМ-12
- для датчиков ИПМ-11
- для датчиков ИПМ-21
- для датчиков ИПМ-22
±1,0
±1,0
±0,5
±0,5
±0,3
±0,3
±0,2
±0,3
Диапазон показаний относительной влажности для датчиков
ИПМ-10, ИПМ-11, %
от 0 до 100
Диапазон измерений относительной влажности для датчиков
ИПМ-10, ИПМ-11, %
от 5 до 95
Таблица 4 – Метрологические характеристики датчиков
от минус 40 до плюс 60
от минус 10 до плюс 60
от минус 80 до плюс 125
от минус 196 до плюс 125
Пределы допускаемой абсолютной погрешности при измерении
температуры, °С:
- для датчиков ИПМ-10-1x, ИПМ-12-10 в диапазоне температур
от минус 40 °С до плюс 60 °С,
- для датчика ИПМ-11-1x в диапазоне температур
от минус 10 °С до плюс 60 °С,
- для датчиков ИПМ-10-2x, ИПМ-12-20 в диапазоне температур
от минус 40 °С до плюс 60 °С,
- для датчика ИПМ-11-2x в диапазоне температур
от минус 10 °С до плюс 60 °С,
- для датчиков ИПМ-10-3x, ИПМ-12-30 в диапазоне температур
от минус 40 °С до плюс 60 °С,
- для датчика ИПМ-11-3x в диапазоне температур
от минус 10 °С до плюс 60 °С,
- для датчиков ИПМ-10-4x, ИПМ-11-4x, ИПМ-12-40 в диапазоне
температур от плюс 20 °С до плюс 60 °С,
- для датчиков ИПМ-10-4x, ИПМ-12-40 в диапазоне температур
от минус 40 °С до плюс 20 °С,
- для датчиков ИПМ-11-4x в диапазоне температур
от минус 10 °С до плюс 20 °С
- для датчиков ИПМ-21-10, ИПМ-22-10
- для датчиков ИПМ-21-20, ИПМ-22-20
±0,3
±5,0
±2,5
Лист № 7
Всего листов 10
Метрологические характеристики
Значение
±5,0
±3,0
±2,0
±3,0
Диапазон измерений атмосферного давления для датчиков
ИПМ-30, кПа
от 30,0 до 110,0
Пределы допускаемой абсолютной погрешности при измерении ат-
мосферного давления, кПа
±0,2
Диапазон измерений перепада давления (дифференциального дав-
ления) для датчиков ИПМ-41, Па
от 0 до 50
±3,0
±2,5
±1,5
±2,5
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности при измерении от-
носительной влажности в зависимости от диапазона измерения*,%:
- для датчиков ИПМ-10-x1, ИПМ-11-x1
- для датчика ИПМ-10-x2, ИПМ-11-x2
- для датчиков ИПМ-10-x3, ИПМ-11-x3 в зависимости от диапа-
зона:
– в диапазоне от 5 % до 75 % включительно
– в диапазоне свыше 75 % до 95 % включительно
- для датчиков ИПМ-10-x4, ИПМ-11-x4 в зависимости от диапа-
зона:
– в диапазоне от 5 % до 75 % включительно
– в диапазоне свыше 75 до 95 % включительно
±1,5
±3,0
Пределы допускаемой абсолютной погрешности при измерении пе-
репада давления (дифференциального давления), Па:
- для датчиков ИПМ-41-01
- для датчиков ИПМ-41-02
- для датчиков ИПМ-41-03 в зависимости от диапазона:
– в диапазоне от 0 до 20 Па включительно
– в диапазоне свыше 20 до 50 Па включительно
Примечание:
Где: x – параметр точности смежного канала датчика.
* - Данные указаны для диапазона эксплуатации при температуре
от минус 20 °С до плюс 60 °С.
Основные технические характеристики датчиков приведены в таблице 5.
Лист № 8
Всего листов 10
ристики
начени
и I2Cи I2Cи I2C
Таблица 5 – Основные технические характеристика датчиков
Наименование характе-
ИПМ-ИПМ-ИПМ-
З
ИПМ-
е
ИПМ-ИПМ-ИПМ-
10 11 1221 22 30 41
Интерфейс
с
в
я
з
и
1-wire1-wire1-wire1-wire1-wire1-wire1-wire
– встро нный в
б
---200200--
Электрическое питание,
В:
- встроенный в беспровод-
ной узел ПИРС-#3,63,63,6--3,6-
- остальные 5 5 555 55
Максимальный ток, потреб-
ляемый от внешнего источ-
ника электропитания, не бо-
лее, мА
-встроенный в беспроводной
узел ПИРС- #100100100--100-
-остальные2,52,52,51,01,03,08,0
Габаритные размеры датчика
В × Ш × Г,
не более, мм
– пластмассовый корпус
78х51х28 78х51х28 78х51х28 78х51х28* 78х51х28* 78х51х28 78х51х33
– металлический корпус
ø16х85 ø16х85 ø16х85 - - - -
ной узел
е
ПИРС-#
еспровод-
114х58х30 114х58х30 114х58х30 - - 114х58х30 -
Длина рабочей части
щупа, не более, мм
Масса датчика, не более, г
– пластмассовый корпус3535353535*3535
– металлический корпус404040 - - - -–
встроенный в
беспровод-
ной узел ПИРС-#
959595--95-
Степень защиты корпуса по
ГОСТ 14254-2015:
– пластмассовый корпусIP20
– металлический корпусIP52
– встроенный в
беспровод-
ной узел ПИРС-#
IP20
IP20IP20IP20
IP52IP52 -
IP20IP20-
IP20 IP20 IP20
- - -
-IP20-
Лист № 9
Всего листов 10
ристики
начени
Продолжение таблицы 5
Наименование характе-
ИПМ-ИПМ-ИПМ-
З
ИПМ-
е
ИПМ-ИПМ-ИПМ-
10 11 1221 22 30 41
Условия эксплуатации:
- температура окружающейот -40от -10от -40от -80от -196от -20от -20
среды, °С до +60 до +60 до +60 до +125** до +125** до +60 до +60
- относительная влажность
(без конденсации), % от 5 до 95 от 5 до 95 от 5 до 95 от 5 до 95 от 5 до 95 от 5 до 95 от 30
- атмосферное давление, до 85
кПа от 84,0от 84,0от 84,0от 84,0от 84,0от 30,0от 84,0
до 106,7 до 106,7 до 106,7 до 106,7 до 106,7 до 110,0 до 106,7
Примечание:
* - без учёта выносного щупа
** - условия эксплуатации измерительной части
Знак утверждения типа
наносится типографским способом на наклейку (рисунки 1, 2) и на титульный лист паспорта и
руководства по эксплуатации.
Наименование
Обозначение
СЦТР.416123.001 ПС
1 экз.
СЦТР.416123.001 РЭ
МП-01-2021-20
Комплектность средства измерений
Таблица 5 – Комплект средства измерений
Кол.Примечание
Датчик климатический ИПМ
1 шт. В зависимости от заказа
Паспорт
Руководство по эксплуатации
Методика поверки
1 экз.
Допускается предоставление
1 экз.
в
эл
е
ктр
о
н
н
ом
в
и
д
е
Сведения о методиках (методах) измерений
приведены в 2 разделе документа «Датчики климатические ИПМ. Руководство по эксплуата-
ции».
Нормативные документы, устанавливающие требования к датчикам
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па»
СЦТР.416123.001 ТУ Датчики климатические ИПМ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Инженерные Технологии»
(ООО «Инженерные Технологии»)
Адрес: 454081, г. Челябинск, ул. Ферросплавная, 124, оф.1314
ИНН: 6672328241
Телефон: +7 (961) 787-50-00, +7(351) 242-07-45
Лист № 10 Trial
листов 10
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01,
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311280 от 11.08.2015
Готовы поверить данное средство измерений.
Поверка средств измерений.
