Номер госреестра:
83371-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТШВ-15Б
Производитель:
ОАО ВО "Электроаппарат", г. Санкт-Петербург
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
112, 114, 119
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» октября 2021 г. № 2180
Лист № 1
Регистрационный № 83371-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМИРЕНИЙ
Трансформаторы тока ТШВ-15Б
Назначение средства измерений
Трансформаторы тока ТШВ-15Б (далеетрансформаторы) предназначен для
передачи сигнала измерительной информации измерительным приборам и устройствам
защиты и управления при использовании (встраивании) его в качестве комплектующего
изделиявпофазно-экранированныхтокопроводах генераторных распределительных
устройств на номинальное напряжение до 15,75 кВ с номинальной частотой 50 Гц.
Описание средства измерений
Трансформатор тока относится к шинным с воздушной изоляцией с двумя вторич-
ными обмотками. Первичной обмоткой трансформатора тока служит шина токопровода.
В трансформаторе тока ТШВ-15Б вторичные обмотки скреплены в единый блок при
помощи четырех обмоткодержателей и кольца.
На каждой вторичной обмотке имеется колодка вторичных выводов.
На обмоткодержателях имеются углубления диаметром 30 мм, служащие для креп-
ления трансформатора тока в кожухе токопровода посредством колонок диаметром 30 мм и
гаек диаметром 30 мм.
Общий вид трансформатора и место пломбирования представлены на рисунке 1.
Заводской номер трансформатора наносится на самоклеящуюся информационную
табличку (шильд) на корпусе.

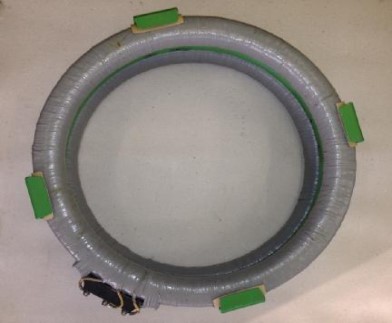

Рисунок 1. Внешний вид трансформатора ТШВ-15Б и места
пломбирования
Место пломбирования
Лист № 2
Всего листов 3
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики изложены в табл. 1.
Таблица 1
10 – 40
10Р
0,5(10Р)
Наименование характеристики
Значение
ТШВ 15Б
2
15
50 и 60
5000, 6000, 8000
5000, 6300, 8000
5
2
1
Номинальное напряжение, кВ
Номинальная частота, Гц
Номинальный первичный ток, А
Наибольший рабочий ток, А
Номинальный вторичный ток, А
Количество вторичных обмоток
Номинальная вторичная нагрузка с
коэффициен-том мощности cos
2
=0,8, В∙А
Класс точности вторичных обмоток:
-
для защиты
-
для измерений и защиты
Номинальная предельная кратность
вторичнойобмотки для защиты
Кратность тока термической стойкости
Время протекания тока термической стойкости, с
Габаритные размеры, мм, не более
Масса, кг, не более
Средняя наработка до отказа, ч, не менее
Срок службы до списания, лет, не менее
15; 16
20
3
650×685×198
46 – 62
400000
30
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69.
Условия эксплуатации:
Номинальные значения климатических факторов внешней среды:
– верхнее рабочее и эффективное значение температуры окружающего
воздуха в токопроводе, °Сплюс 70
- нижнее рабочее значение температуры окружающего воздуха, °Сминус 5
– механические факторы внешней среды – по ГОСТ 17516.1-90
для группы условий эксплуатации М5
– рабочее положение в пространствелюбое
– высота над уровнем моря, м, не более1000
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и методом термо-
трансферной печати на табличку трансформатора.
Лист № 3
Всего листов 3
Комплектность средства измерений
ТШВ-15Б
3 шт.
Обозначение
Количество
Таблица 2
Наименование
Трансформатор тока
(заводские номера: 112, 114,
119)
Сведения о методиках (методах) измерений
Отсутствуют
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформатору тока ТШВ 15Б
ГОСТ 8.550-86 «Государственный специальный эталон и государственная пове- рочная
схемадлясредствизмеренийкоэффициентаиугламасштабногопреобразования
синусоидального тока».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 16-517.565-80 «Трансформаторы тока типов ТШВ 15 и ТШВ 15Б. Технические
условия».
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат»
(ОАО ВО «Электроаппарат»)
Адрес: 199106, г. Санкт-Петербург, В.О. 24 линия, д. 3-7.
Тел.: (812) 677-83-83, факс (812) 677-83-84.
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
