Номер госреестра:
83366-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ 110-57У1
Производитель:
АО "Производственный Комплекс ХК Электрозавод", г. Москва
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
2971, 2981, 3058, 1119543, 1119532, 1119533, 1119528, 1110242, 1110226, 1830, 3119, 2318
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» октября 2021 г. № 2180
Лист № 1
Регистрационный № 83366-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ 110-57У1
Назначение средства измерений
Трансформаторы напряжения НКФ 110-57У1 (далее – трансформаторы) предназначены
для преобразования напряжения в электрических цепях переменного тока с целью передачи
сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и
управления.
Программное обеспечение
отсутствует.
Описание средства измерений
Принцип действия трансформаторов заключается в преобразовании напряжения
промышленной частоты в напряжение для измерения, а также обеспечения гальванического
разделения измерительных приборов от цепи высокого напряжения.
Трансформаторынапряжениясостоятизмагнитопровода,выполненногоиз
электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую
конструкцию. Активная часть трансформаторов находится в изоляционной покрышке,
заполненной трансформаторным маслом и установленной на основание.

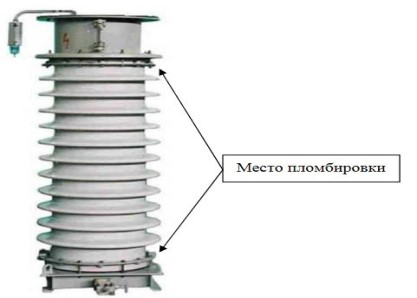

Общий вид трансформаторов напряжения и места пломбирования представлены на
рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную
табличку (шильд) на корпусе.
Рисунок 1 – Общий вид трансформатора напряжения и места пломбирования
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Модификация трансформатора
НКФ 110-57У1
110√3
100√3
400
50
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
Заводской номер
2971, 2981, 3058, 1119543, 1119532, 1119533,
1119528, 1110242, 1110226, 1830, 3119, 2318
2009
Год выпуска
Номинальное напряжение первичной обмотки,
кВ
Номинальное напряжение основной вторичной
обмотки, В
Номинальноенапряжениедополнительной
вторичной обмотки, В
100
Коэффициент трансформации
1100
0,5
3Р
Класс точности основной вторичной обмотки
Класс точности дополнительной вторичной
обмотки
Номинальная мощность основной вторичной
обмотки при коэффициенте мощности (cos φ)
активно-индуктивной нагрузки 0,8, В∙А
Номинальная частота, Гц
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (trial×ширина×высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °C
Значение
675×790×1790
780
от -45 до +40
Знак утверждения типа
наносится на паспорт типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
12 шт.
12 шт.
Количество
НКФ 110-57У1
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Трансформатор напряжения
(заводские номера: 2971,
2981, 3058, 1119543, 1119532,
1119533, 1119528, 1110242,
1110226, 1830, 1319 (3119),
2318)
Трансформатор напряжения
НКФ 110-57У1. Паспорт
-
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НКФ 110-57У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
Изготовитель
Акционерное Общество «Производственный Комплекс ХК Электрозавод»
(АО «ПК ХК Электрозавод»)
Адрес: 107023, город Москва, Электрозаводская улица, 21
Тел.: +7 (495) 777-82-12, +7 (495) 777-82-25
Web-сайт: elektrozavod.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
