Измерители параметров электроэнергии многофункциональные DTSD342, ГРСИ 83349-21
Номер госреестра:
83349-21
Наименование СИ:
Измерители параметров электроэнергии многофункциональные
Обозначение типа:
DTSD342
Производитель:
"Willfar Information Technology Company Limited", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» октября 2021 г. № 2180
Лист № 1
Регистрационный № 83349-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители параметров электроэнергии многофункциональные DTSD342
Назначение средства измерений
Измерители параметров электроэнергии многофункциональные DTSD342 (далее –
измерители) предназначены для измерений активной и реактивной энергии.
Описание средства измерений
Принцип действия измерителей основан на аналого-цифровом преобразовании
входных сигналов напряжения и силы переменного тока с последующей математической и
алгоритмической обработкой измеренных величин. Полученные результаты измерений
отображаются на дисплее прибора.
Измерители относятся к классу микропроцессорных программируемых измерительно-
вычислительных приборов, состоящих из электронного блока и встроенного в него
программного обеспечения.
Измерители имеют 4 входа для измерений напряжения переменного тока и 3 или 4
входа для измерений силы переменного тока. Измерение напряжения переменного тока может
осуществляться как непосредственным подключением измерителя к электрической цепи, так и
через трансформаторы напряжения. Измерение силы переменного тока возможно только через
трансформаторы (датчики) тока. Измерители измеряют среднеквадратические значения
напряжения и силы переменного тока.
Знак поверки наносится на корпус измерителя.
Заводские номера, идентифицирующие каждый экземпляр измерителей, наносятся на
заводскую маркировочную табличку на задней панели методом гравировки, обеспечивающим
его прочтение и сохранность в процессе эксплуатации. Заводской номер имеет цифровое
обозначение.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Лист № 2
Всего листов 4

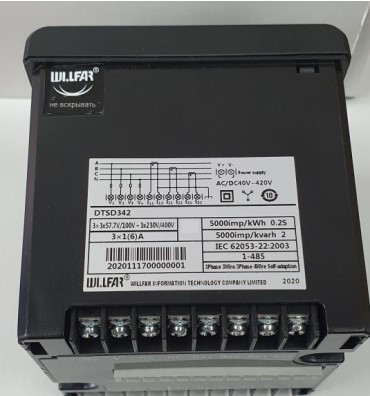

Рисунок 1
–
Общий вид измерителей и схема пломбировки от несанкционированного доступа
Программное обеспечение
По своей структуре ПО не разделено на метрологически значимую и метрологически
незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии
его производства.
Влияние программного обеспечения на точность показаний находится в пределах,
обеспечивающих метрологические характеристики, указанные в таблице 2.
Уровеньзащитыпрограммногообеспечения«низкий»всоответствиис
Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Willfar
не ниже 190910.0
-
Значение
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Классы точности:
- по активной энергии ГОСТ 31819.22
- по реактивной энергии ГОСТ 31819.23
Номинальное напряжение U
ном
, В
Номинальный ток I
ном
(максимальный ток I
макс
), А
0,2S; 0,5S
2
57,7/100; 230/400
0,3; 1; 1,5; 5; (6)
Места пломбировки и
нанесения знака поверки
Лист № 3
Всего листов 4
Значение
Габаритные размеры (высота×ширина×глубина), мм, не более
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- напряжение постоянного тока, В
- частота переменного тока, Гц
от 40 до 420
от 40 до 420
от 45 до 65
96×96×95
0,5
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %, не более
от -25 до +60
95
Знак утверждения типа
наносится на заднюю панель измерителя офсетной печатью (или другим способом, не
ухудшающим качества), на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Обозначение
Количество
1 шт.
«DTSD342»
Таблица 4– Комплектность средства измерений
Наименование
Измерительпараметровэлектроэнергии
многофункциональный DTSD342
Руководство по эксплуатации (V2.4) DTSD342
102.54.139 РЭ
Измерительпараметровэлектроэнергии1 шт.
многофункциональный
Сведения о методиках (методах) измерений
приведенывразделе 3 «Описание функции» Pуководствапо эксплуатации DTSD342измеритель
параметров электроэнергии DTSD342 (V2.4) 102.54.139 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям
параметров электроэнергии многофункциональным DTSD342
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Техническая документация изготовителя «Willfar Information Technology Company
Limited»
Изготовитель
«Willfar Information Technology Company Limited», Китай
Адрес: 468# West Tongzipo Road, Hi-Tech Industrial Development Zone, Changsha,
Hunan
Web-сайт: Http: //www.willfar.com
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
УникальныйномерзаписиобаккредитацииRA.RU.310639вРеестре
аккредитованных лиц
