Спектрометр малогабаритный FLAME-T-XR1-ES, ГРСИ 83339-21
Номер госреестра:
83339-21
Наименование СИ:
Спектрометр малогабаритный
Обозначение типа:
FLAME-T-XR1-ES
Производитель:
"Ocean Optics Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
FLMT04347
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» октября 2021 г. № 2184
Лист № 1
Регистрационный № 83339-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометр малогабаритный FLAME-T-XR1-ES
Назначение средства измерений
СпектрометрмалогабаритныйFLAME-T-XR1-ES(далее–спектрометр)
предназначен для измерений длины волны оптического излучения.
Описание средства измерений
Принцип действия спектрометра основан на пространственном разложении
исследуемого света на спектральные компоненты с помощью дифракционной решётки с
последующей регистрацией на ПЗС-линейке.
В состав спектрометра кроме самого устройства входят источник питания
LED-PS-NIST, интегрирующая сфера FOIS-1 для работы с исследуемым излучением в
открытом пучке, кабель оптический P400-2-VIS-NIR для работы с исследуемым излучением
в оптическом волокне, кабель USB для подключения спектрометра к компьютеру.
Конструктивно спектрометр представляет собой прибор настольно-переносного типа
в прямоугольном корпусе, на переднюю панель которого вынесены индикаторы питания, а
также разъёмы для подключения оптического волокна.
Управление работой спектрометра, отображение и хранение информации по
измеряемым параметрам осуществляется с помощью персонального компьютера (ПК),
подключаемого к спектрометру через интерфейс USB соответствующим кабелем,
входящим в комплект поставки. Заводской (серийный) номер спектрометра наносится
печатным способом на наклейку, расположенную на боковой панели спектрометра.
К данному типу относится спектрометр малогабаритный FLAME-T-XR1-ES
заводской номер: FLMT04347.
Общий вид спектрометра, схема пломбировки от несанкционированного доступа,
обозначения мест нанесения маркировки представлены на рисунках 1 и 2.
По заявлению владельца спектрометра или лица, представившего его на поверку, на
верхнюю панель спектрометра наносится знак поверки.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение
«
OceanView» (далее – ПО), входящее в состав
спектрометра, выполняет функции установки параметров измерений, сбора и отображения
измерительной информации в цифровом виде на экране ПК.
ПО разделено на метрологически значимую часть, которая записана в памяти
микроконтроллера спектрометра, и интерфейсную часть, которая запускается на ПК и
служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО защищена от несанкционированного доступа
путем пломбирования в области крепежных винтов корпуса прибора.
Идентификационные данные ПО приведены в таблице 1.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
OceanView
2.0.8
--
Место
нанесения
знака поверки
Место нанесения
заводского номера

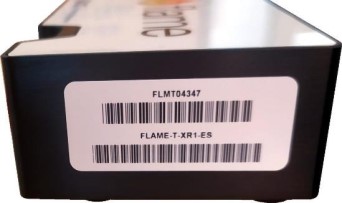

Рисунок 2 – Обозначение места нанесения маркировки

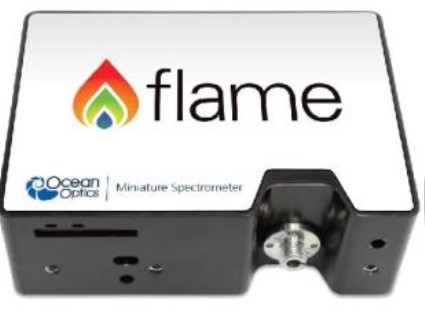

Рисунок 1 – Общий вид спектрометра, схема пломбировки от несанкционированного
доступа, обозначения места нанесения знака поверки
Место
пломбирования
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
от 405 до 912
±0,4
Таблица 2 – Метрологические характеристики спектрометра
Наименование характеристики
Диапазон измерений длин волн, нм
Пределы допускаемой абсолютной погрешности измерений
длин волн, нм
Разрешающая способность по шкале длин волн на длине
волны 633 нм, не более
2
Значение
от 208 до 242
от 49 до 51
90
64
35
0,3
Таблица 3 – Основные технические характеристики спектрометра
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В;
- частота переменного тока, Гц
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ᵒС
- относительной влажности воздуха, %
- атмосферное давление, кПа
от +15 до +25
от 20 до 80
от 96 до 104
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации спектрометра печатным
способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Спектрометр малогабаритный FLAME-T-XR1-ES
Сфера интегрирующая FOIS-1
Соединительный кабель USB
Источник питания LED-PS-NIST
Кабель оптический P400-2-VIS-NIR
Персональный компьютер
CD-диск с программным обеспечением
Руководство по эксплуатации
Обозначение
-------
-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
по запросу
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе (раздел «Эксплуатация» Руководства по
эксплуатации спектрометра).
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к спектрометру FLAME-T-
XR1-ES
Приказ Федерального агентства по техническому регулированию и метрологии от
05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств
измерений длины и времени распространения сигнала в световоде, средней мощности,
ослабления и длины волны оптического излучения для волоконно-оптических систем связи
и передачи информации
Изготовитель
«Ocean Optics Inc.», США
Адрес: 176 Anderson Avenue, Suite F304 Rochester, NY 14607, США
Телефон: +1 727-733-2447
E-mail: info@oceaninsight.com
Web-сайт: https://www.oceaninsight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-2014 от 23.06.2014г.
