Дифрактометры рентгеновские портативные УРАН, ГРСИ 83279-21
Номер госреестра:
83279-21
Наименование СИ:
Дифрактометры рентгеновские портативные
Обозначение типа:
УРАН
Производитель:
Фирма общество с ограниченной ответственностью "Амтертек" (фирма ООО "Амтертек"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2114
Лист № 1
Регистрационный № 83279-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дифрактометры рентгеновские портативные УРАН
Назначение средства измерений
Дифрактометры рентгеновские портативные УРАН (далее по тексту – дифрактомет-
ры) предназначены для измерения угловых положений и интенсивностей дифракционных
пиков, возникающих при воздействии сколимированного рентгеновского излучения на
анализируемый объект при решении задач рентгенодифракционного и рентгеноструктур-
ного анализа, а также определения уровня механических напряжений и деформаций в раз-
личных деталях и изделиях, в том числе в крупногабаритных.
Описание средства измерений
Принцип работы дифрактометров основан на дифракции первичного рентгеновского
излучения, генерируемого рентгеновской трубкой, на кристаллической решетке материала
исследуемого объекта. Дифрагированное рентгеновское излучение регистрируется пози-
ционно-чувствительным детектором, сигнал с которого trial оцифровки аналого-
цифровым преобразователем поступает в ЭВМ для обработки данных с помощью про-
граммы.
Упругая деформация определяется по угловому смещению дифракционного макси-
мума (дифракционной линии) рентгеновского излучения. Угловое положение этого мак-
симума является в методе непосредственно измеряемой величиной и связано с межплос-
костным расстоянием в кристаллической решётке, изменение которого и представляет
собой деформацию кристаллической решётки, уравнением Вульфа-Брэгга.
Дифрактометры выпускаются в 3-х модификациях: УРАН 50, УРАН 100 и УРАН
300. Дифрактометры УРАН 50 и УРАН 100 состоят из:
- блока питания и управления;
- гониометрического устройства с рентгеновской трубкой и позиционно-чувствительного
детектора;
- персонального компьютера с программой обработки данных.
В дифрактометре УРАН 300 все электронно-механические узлы объединены в едином
корпусе - основном блоке, имеющем настольное исполнение.
Юстировка гониометра относительно исследуемого объекта производится с помо-
щью лазерного датчика, входящего в состав гониометрического устройства, в ручном или
автоматическом режиме. Дифрактометры могут быть оснащены моторизованной подвиж-
кой для автоматической юстировки гониометра при смене образцов.
Для перекрытия всего рабочего диапазона углов дифракции (2θ) от 102
0
до 160
0
предусмотрено 3 рабочих положения линейного позиционно-чувствительного детектора.
Также может использоваться изогнутый позиционно-чувствительный детектор с углом
одновременной регистрации 55
0
, что удобно при проведении структурного (фазового)
анализа.
Лист № 2
Всего листов 5
При работе дифрактометров обеспечиваются безопасные условия труда оператора.
При максимальных значениях мощности рентгеновской трубки мощность эквивалентной
дозы рентгеновского излучения в любой доступной точке на расстоянии 10 см от элемен-
тов конструкции дифрактометра не превышает 0,9 мкЗв/ч.
Пломбирование дифрактометров не предусмотрено. Заводской номер нанесен мето-
дом лазерной гравировки на задней панели основного блока (УРАН 300) и задней панели
блока питания и управления (УРАН 50, УРАН 100). Общий вид дифрактометров и место
нанесения знака поверки приведены на рисунках 1, 2 и 3.

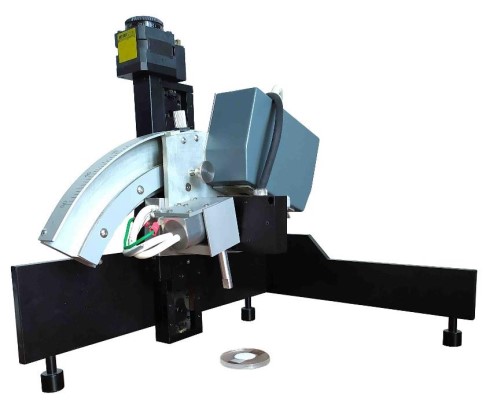

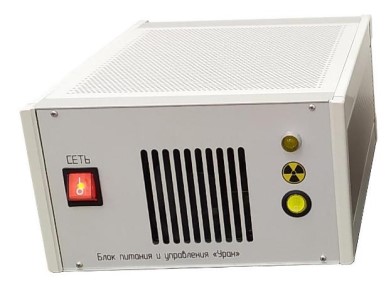

Рисунок 1 - Общий вид дифрактометра УРАН 50
Trial нанесения знака поверки
Место нанесения знака поверки

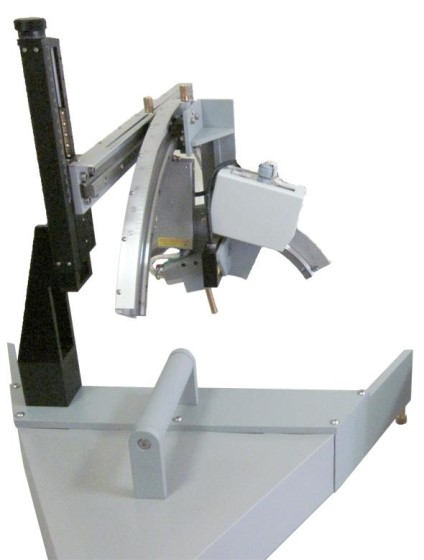

Рисунок 2 - Общий вид дифрактометра УРАН 100
Лист № 3
Всего листов 5

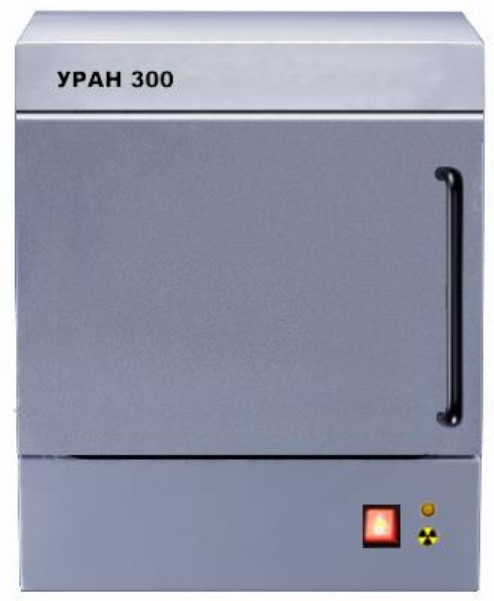

Рисунок 3 - Общий вид дифрактометра УРАН 300
Программное обеспечение
Программное обеспечение (ПО) «Stress-U» является специализированным ПО ди-
фрактометров и предназначено для накопления и обработки дифракционного спектра,
расчета значений макронапряжений, управления высоковольтным источником питания
рентгеновской трубки, градуировки дифрактометра и ведения протокола.
ПО «Stress-U» не может быть использовано отдельно от дифрактометра. Конструк-
ция СИ исключает возможность несанкционированного влияния на ПО СИ и измеритель-
ную информацию. Метрологически значимая часть ПО дифрактометра и измеренные дан-
ные достаточно защищены с помощью специальных средств защиты от преднамеренных
изменений.
Идентификационные данные (признаки) метрологически значимой части ПО указа-
ны в таблице 1.
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
Stress-U
2.2.3
-
Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.
Место нанесения знака поверки
Лист № 4
Всего листов 5
Метрологические и технические характеристики
0,13
0,13
0,13
0,04
0,04
0,04
Таблица 2 - Метрологические характеристики
Наименование характеристики
УРАН 50
от 102 до 160
Значение
УРАН 100
от 102 до 160
УРАН 300
от 50 до 160
Диапазон измерений углов дифракции 2θ,
градусов
Пределы допускаемой абсолютной по-
грешности измерений углов дифракции
2θ, градусов
Пределы среднеквадратичного отклоне-
ния (СКО) результатов измерений углов
дифракции 2θ, градусов
Наименование характеристики
от 18 до 20
от 18 до 22
от 43 до 55
4
4
4-50
от 15 до 35
от 15 до 35
от 15 до 35
230±20
230±20
230±20
Таблица 3 – Основные технические характеристики
УРАН 50
Значение
УРАН 100
УРАН 300
Угловой интервал одновременной реги-
страции 2θ, градусов
Материал анода рентгеновской трубки
Cr (Fe, Cu –
опция)
Cr (Fe, Cu –
опция)
Cr (Fe, Cu –
опция)
18
4,5
-
5,5
4,5
-
-
-
50
765
560
545
330
240
140
-
354
280
300
330
240
140
-
-
-
490
420
480
80
80
80
Максимальная мощность рентгеновской
трубки, Вт
Масса основных составных частей, кг,
не более:
- гониометрическое устройство с рент-
геновской трубкой и позиционно-
чувствительным детектором
- блок питания и управления
- основной блок
Габаритные размеры (ДхШхВ) основных
составных частей, мм, не более:
- гониометрическое устройство с рент-
геновской трубкой и позиционно-
чувствительным детектором
- блок питания и управления;
- основной блок
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха, %,
не более
Напряжение питания от однофазной се-
ти переменного тока частотой 50 Гц, В
Потребляемая мощность (без учета ПК)
не более, Вт
40
40
100
Знак утверждения типа
наносится на лицевую панель блока питания и управления или основного блока в виде
наклейки и на титульный лист эксплуатационной документации типографским способом.
Лист № 5
Всего листов 5
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Количество
Дифрактометр рентгеновский портативный
УРАН 50 (УРАН 100, УРАН 300)
-
1 шт.
Комплект запасных частей, инструмента,
принадлежностей и сменных частей
-
1 комплект
Руководство по эксплуатации
20384385.265153.001.РЭ
1 экз.
Паспорт
20384385.265153.001.ПС
1 экз.
Методика поверки
МП 20/31-2021
1 экз.
Сведения о методиках (методах) измерений
приведены в документе 20384385.265153.001.РЭ «Дифрактометры рентгеновские порта-
тивные УРАН. Руководство по эксплуатации», раздел 2.5.
Нормативные и технические документы, устанавливающие требования к дифракто-
метрам рентгеновским портативным УРАН
ТУ 4276-004-57958183-02 Дифрактометры рентгеновские портативные УРАН. Тех-
нические условия.
Изготовитель
Фирма ООО «Амтертек»
Адрес: 115191, г. Москва, ул. Рощинская 2-я, д.4, пом. IA, К 1.
Тел. +7(977)287-6340.
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств по-
верхности и вакуума» (АО «НИЦПВ»)
Адрес: 119421, г. Москва, ул. Новаторов, д. 40, корп. 1
Тел./Факс: (495) 935-97-77
E-mail:
Аттестат аккредитации АО «НИЦПВ» по проведению испытаний средств измерений
в целях утверждения типа №RA.RU.320052 от 19.10.2018.
