Номер госреестра:
83249-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ-330-73У1
Производитель:
Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
7383, 8917, 9527, 9551, 9604
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2116
Лист № 1
Регистрационный № 83249-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-330-73У1
Назначение средства измерений
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту – трансформаторы
напряжения) предназначены для передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного
тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторы напряжения состоят из трех блоков. Каждый блок состоит из активной
части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным
маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена
на основание.
Активная часть представляет собой стержневой магнитопровод с первичной
и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая
обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем
стержням.
Электрическое соединение блоков между собой осуществляется перемычками,
соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя,
а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения
НКФ-330-73У1 зав. № 7383, 8917, 9527, 9551, 9604.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер,
идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной
табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки по ГОСТ 1983
Номинальная мощность основной вторичной обмотки, В·А
Значение для заводских номеров
7383, 8917, 9527, 9551, 9604
330/√3
100/√3
50
0,5
400
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора напряжения
типографским способом.

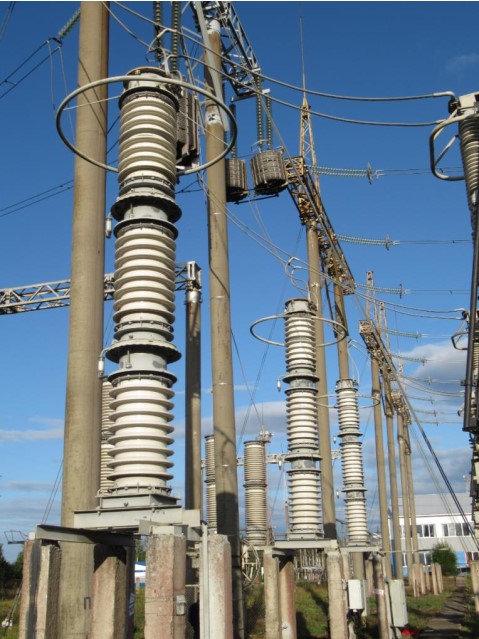

Рисунок 1 – Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Место пломбировки
Место нанесения
заводского номера
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
Паспорт
Обозначение
НКФ-330-73У1
НКФ-330-73У1
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам напряжения НКФ-330-73У1
Техническая документация изготовителя
Изготовитель
Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
(изготовлены в 1985-1989 гг.)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
Готовы поверить данное средство измерений.
