Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-17 Обозначение отсутствует, ГРСИ 83213-21
Номер госреестра:
83213-21
Наименование СИ:
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-17
Обозначение типа:
Обозначение отсутствует
Производитель:
Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
017
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «22» сентября 2021 г. № 2082
Лист № 1
Регистрационный № 83213-21Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системаавтоматизированнаякоммерческогоучетатепловойэнергиии
теплоносителя ПАО «Мосэнерго» в части ТЭЦ-17
Назначение средства измерений
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя
ПАО «Мосэнерго» в части ТЭЦ-17 (далее – АСКУТЭ ТЭЦ-17) предназначена для измерений
объемного расхода, объема, массы, температуры, разности температур, давления и количества
тепловой энергии, а также времени.
Описание средства измерений
Принцип действия АСКУТЭ ТЭЦ-17 основан на измерениях параметров теплоносителя
(объемный расход, объем, масса, температура, разность температур, давление) и количества
тепловой энергии измерительными компонентами с последующей обработкой измерительной
информации вычислительными компонентами.
АСКУТЭ ТЭЦ-17 представляет собой многофункциональную, проектно-компонуемую
трехуровневую автоматизированную измерительную систему с централизованным управлением
и распределенной функцией измерений. АСКУТЭ ТЭЦ-17 спроектирована для конкретного
объекта из компонентов серийного изготовления, принимается как законченное изделие
непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Перечень узлов
учета (УУ) приведен в таблице 1.
Таблица 1 – Перечень УУ
№Наименование
1 Тепломагистраль ТМ1 «Город»
2Тепломагистраль ТМ2 «Микрорайон»
3Тепломагистраль СМПП
4Тепломагистраль СЗС
5Тепломагистраль Ступинский ЗЯБ
6Тепломагистраль МКУ АСС
7Тепломагистраль НПП «Аэросила»
8Тепломагистраль пар на СЗЖБИ
9Водопроводная вода на ХВО
Лист № 2
Всего листов 14
Нижний уровень включает в свой состав измерительные компоненты (средства
измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение
и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-17. Перечень СИ, которыми
укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных
(УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса
(серверИВК),коммутационноеоборудованиеиканалысвязидляобеспечения
информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в
центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ)
и вспомогательного оборудования.
Структурная схема АСКУТЭ ТЭЦ-17 приведена на рисунке 1.
Таблица 2 – Перечень СИ
Рег. №
9
№
1
Наименование
в ФИФ ОЕИ
Кол-во
Теплосчетчик ЭМИС-ЭСКО 2210, в составе: 72830-181 шт.
- вычислитель УВП-280 53503-131 шт.
1-3- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР»(УРСВ-522ц)28363-142 шт.
- комплект термометров сопротивления КТПТР-0146156-102 комп.
2
- датчик давления ЭМИС-БАР 103Н72888-18 2 шт.
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-18 1 шт.
- вычислитель УВП-28053503-131 шт.
4-7- теплосчетчик ВИС.Т3 исполнение ВС67374-172 шт.
- комплект термометров сопротивления КТПТР-0146156-101 комп.
- датчик давления ЭМИС-БАР 103Н72888-18 2 шт.
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-18 1 шт.
- вычислитель УВП-280А53503-13 1 шт.
8- расходомер вихревой ЭМИС-ВИХРЬ 20042775-141 шт.
- термометры сопротивления из платины технические ТПТ-1
3
46155-101 шт.
- датчик давления ЭМИС-БАР 123Н72888-181 шт.
Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе:48574-111 шт.
- вычислитель УВП-28053503-131 шт.
- термометры сопротивления из платины технические ТПТ-1
3
46155-101 шт.
- датчик давления ЭМИС-БАР 103Н72888-181 шт.
___________
1
Приведена нумерация в соответствии с таблицей 1;
2
Используется два комплекта термометров сопротивления КТПТР-01, датчики
температуры из первого комплекта установлены на прямом и обратном трубопроводе
магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ
МР», датчики из второго комплекта вынесены к границе балансовой принадлежности;
3
Исполнение ТПТ-1-3.
Лист № 3
Всего листов 14
АСКУТЭ ТЭЦ-17 оснащена системой обеспечения единого времени (далее - СОЕВ).
СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого
системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-17, где используются
средства измерений и вычислений, подразумевающих синхронизацию времени от источника
сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-
1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного
блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная
синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени
ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении
данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2
секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-17 на аналогичные утвержденного
типа, допущенные к применению в установленном порядке, метрологические характеристики
которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-17,
приведенные в таблицах 5 и 6. Замена оформляется техническим актом в установленном
владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт
хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-17 как их
неотъемлемая часть.
АСКУТЭ ТЭЦ-17 позволяет по цифровым интерфейсам опрашивать теплосчетчики
установленные у сторонних организаций, при этом метрологические характеристики данных
измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-17 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой
энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и
параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений
тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ
нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц,
графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечениезащитыоборудования,программногообеспеченияот
несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных
компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-17, проводится в соответствии с
конструкторской, технической и эксплуатационной документацией на них. Нанесение знака
поверки на АСКУТЭ ТЭЦ-17 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-17 указан в
формуляре.
Лист № 4
Всего листов 14

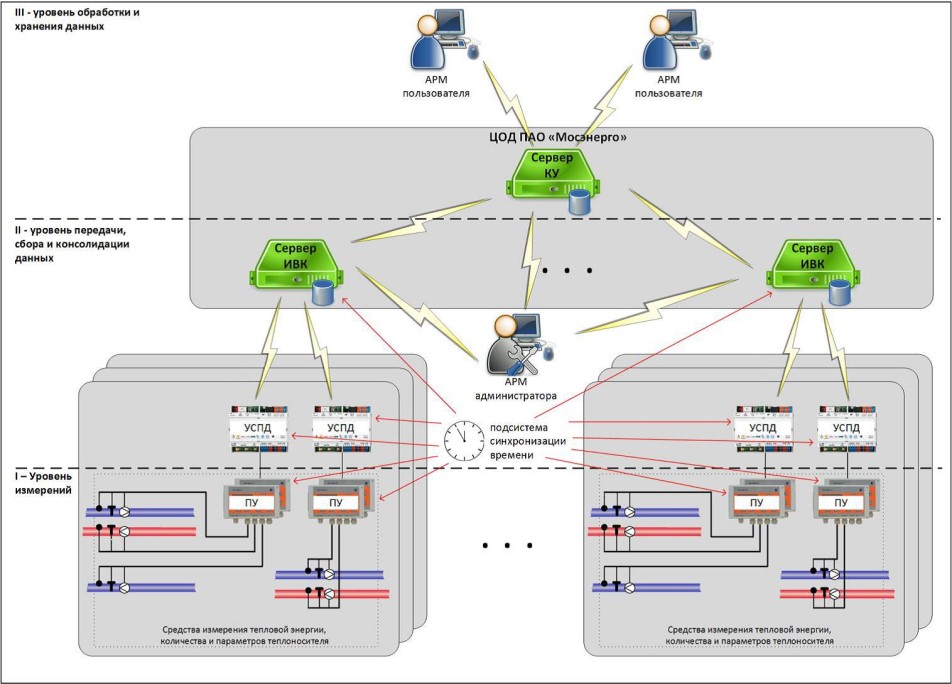

Рисунок 1 - Структурная схема АСКУТЭ ТЭЦ-17
Программное обеспечение
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-17 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе
АСКУТЭ ТЭЦ-17, идентификационные данные ПО НУ в соответствии с описаниями типа на
данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с
таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса
АСКУТЭ ТЭЦ-17 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычислениесредневзвешеннойэнтальпиитеплоносителявобратных
трубопроводах главных магистралей ТЭЦ-17;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с
таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-17
размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие
функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об
отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего
уровней;
- вычисление суммарной тепловой энергии;
Лист № 5
Всего листов 14
- формирование замещающих значений (досчетов) посредством алгоритмов,
учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в
нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии
и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных,
их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации
от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-17;
- централизованное ведение паспортов по объектам коммерческого учета и
справочников,используемыхдляобеспеченияинформационнойсовместимости
функциональных подсистем ВУ АСКУТЭ ТЭЦ-17;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в
соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-17;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-17.
Нормирование метрологических характеристик АСКУТЭ ТЭЦ-17 проведено с учетом
влияния программногообеспечения.
КонструкцияимонтажоборудованиясреднегоуровняАСКУТЭТЭЦ-17
предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и
измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие
механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и
измерительной информации обеспечивается логином и паролем, а также введением журнала
событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен
механическими средствами защиты и пропускным режимом. Уровень защиты ПО в
соответствии с Р 50.2.077-2014:
- для ПО НУ – в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-17;
- для ПО СУ – «высокий»;
- для ПО ВУ – «высокий».
Таблица 3 – Идентификационные данные ПО СУ
Значение
Теплоэнергоучет. Метролог
US-ME
не ниже 1.1.0
E72C3A765F0313287A953BE75B6BE96F
Идентификационные данные (признаки)
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
Алгоритм вычисления контрольной суммы
исполняемого кода
MD5
Лист № 6
Всего листов 14
Таблица 4 – Идентификационные данные ПО ВУ
Значение
Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-17
0.1.703
44b9e585ed431ea336bb7947c8a8e0c8
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
Алгоритм вычисления контрольной суммы
исполняемого кода
MD5
Метрологические и технические характеристики
Таблица 5 – Метрологические характеристики АСКУТЭ ТЭЦ-17
Наименование характеристики
Основные режимы
ТЭЦ-17
Значения
обеспечиваемые
применяемыми СИ
2
3
от 35,66 до 10799,28
от 35,66 до 10799,28
от 141,4 до 4000,0
от 141,4 до 4000,0
от ±0,46 до ±3,31
от ±0,48 до ±1,17
от ±0,58 до ±3,43
от ±0,60 до ±1,29
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
1
1. Тепломагистраль 1 (ТМ1) «Город» (DN600)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±2,24 до ±4,90
от ±1,40 до ±4,56
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
Диапазон измерений разности температур, °С
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) количества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
Лист № 7
Всего листов 14
Продолжение таблицы 5
2
3
от 35,66 до 10799,28
от 35,66 до 10799,28
от 141,4 до 4000,0
от 141,4 до 4000,0
от ±0,46 до ±3,31
от ±0,48 до ±1,17
от ±0,58 до ±3,43
от ±0,60 до ±1,29
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
1
2. Тепломагистраль 2 (ТМ2) «Микрорайон» (DN600)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±2,24 до ±4,90
от ±1,40 до ±4,56
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 15,85 до 4799,68
от 15,85 до 4799,68
от 131,8 до 502,0
от 131,8 до 502,0
от ±0,46 до ±3,31
от ±0,54 до ±0,80
от ±0,58 до ±3,43
от ±0,66 до ±0,92
Диапазон измерений разности температур, °С
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) количества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
3. Тепломагистраль СМПП (DN400)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
Лист № 8
Всего листов 14
Продолжение таблицы 5
2
3
1
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±1,63 до ±4,66
от ±1,46 до ±4,55
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 0,8 до 200
от 0,8 до 200
от 7,58 до 150
от 7,58 до 150
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от ±0,72 до ±2,12
от ±0,72 до ±2,12
от ±0,72 до ±2,12
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
Диапазон измерений разности температур, °С
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) количества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
4. Тепломагистраль СЗС (DN200)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений массы, %
- подающий
- обратный
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
Диапазон измерений разности температур, °С
- подающий
- обратный
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
Лист № 9
Всего листов 14
Продолжение таблицы 5
2
3
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±3,45 до ±5,20
от ±1,53 до ±4,61
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 2 до 500
от 2 до 500
от 20,2 до 80,6
от 20,2 до 80,6
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от ±0,72 до ±2,12
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
1
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) количества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
5. Тепломагистраль Ступинский ЗЯБ (DN150)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±3,45 до ±5,20
от ±1,53 до ±4,61
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
Диапазон измерений разности температур, °С
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) количества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
Лист № 10
Всего листов 14
Продолжение таблицы 5
2
3
от 0,5 до 125
от 0,5 до 125
от 4,4 до 51,3
от 4,4 до 51,3
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от ±0,72 до ±2,12
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
1
6. Тепломагистраль МКУ АСС (DN150)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±3,45 до ±5,20
от ±1,53 до ±4,61
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 2 до 500
от 2 до 500
от 6,6 до 77,8
от 6,6 до 77,8
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от ±0,72 до ±2,12
Диапазон измерений разности температур, °С
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) оличества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
7. Тепломагистраль НПП «Аэросила» (DN150)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
от 0 до +180
от 0 до +180
от +60 до +99
от +40 до +65
Лист № 11
Всего листов 14
Продолжение таблицы 5
2
3
1
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от ±0,84 до ±1,00
от ±0,76 до ±0,86
от 3 до 180
от 3 до 180
от 30 до 99
от 10 до 65
от ±0,55 до ±3,50
от ±0,55 до ±3,50
от ±0,59 до ±0,80
от ±0,64 до ±1,40
от ±3,45 до ±5,20
от ±1,53 до ±4,61
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
Диапазон измерений разности температур, °С
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений разности температур, %
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений (вычислений) количества тепловой
энергии, %
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 190 до 4325
от 432,5 до 4325
от ±1,50 до ±2,50
±1,50
от ±1,85 до ±2,85
от 0 до 2,5
±1,85
от 0,1 до 2,5
от ±0,20 до ±0,81
от -100 до +450
от ±0,20 до ±0,81
от +180 до +240
от ±0,6 до ±2,4
от ±1,32 до ±1,56
от ±1,95 до ±2,95
±1,95
от 0 до 2,5
от 0 до 0,63
от ±0,53 до ±0,59
от -100 до +300
от ±0,53 до ±0,59
от 0 до +30
8. Пар на СЗЖБИ (DN150)
Диапазон измерений объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений абсолютного давления, МПа
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
9. Водопроводная вода на ХВО (DN300)
Диапазон измерений избыточного давления, МПа
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
от ±0,40 до ±1,90
от ±0,40 до ±0,55
Лист № 12
Всего листов 14
Продолжение таблицы 5
123
10. СОЕВ
Пределы абсолютной погрешности синхронизации
измерительных и вычислительных компонентов с
мировым временем, с/сутки±5
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от
условийизмеренийиопределяютсявсоответствиисдокументом
40166302.289939190.012.МВИ.17 «ГСИ.Тепловая энергия.Методика измерений
количественных и качественных параметров теплоносителя и тепловой энергии Системой
автоматизированной коммерческогоучета тепловойэнергии и теплоносителя
ПАО «Мосэнерго» в части ТЭЦ-17. Методика измерений»;
- Приопределениипределовдопускаемойприведеннойкдиапазону
измерений погрешности измерений давления, в качестве диапазона измерений принимается
значения, указанные в столбце 2.
Таблица 6 – Основные технические характеристики
Наименование характеристики
Значение
от 198 до 242
от 49 до 51
в соответствии с эксплуатационной
документацией
Условия эксплуатации:
- напряжение питающей сети переменного тока, В
- частота питающей сети переменного тока, Гц
- температура окружающего воздуха, ºС
до 80
от 84 до 106,7
60 суток
6 месяцев
3 года
- относительная влажность окружающего воздуха при
температуре +25 ºС, %
- атмосферное давление, кПа
Емкость архива АСКУТЭ ТЭЦ-17, не менее:
- часового
- суточного
- месячного (итоговые значения)
Глубина хранения результатов измерений на СКУ, лет,
не менее
3,5
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским
способом.
Комплектность средства измерений
АСКУТЭ ТЭЦ-17
1 шт.
40166302.289939190.012.РЭК.17 РЭ
1 экз.
Обозначение
2
Количество
3
40166302.289939190.012.ФО.17
1 экз.
Таблица 7 – Комплектность
Наименование
1
Система автоматизированная
коммерческого учета тепловой энергии и
теплоносителя ПАО «Мосэнерго» в части
ТЭЦ-17
1
Формуляр АСКУТЭ в части ТЭЦ-17
Руководство по эксплуатации АСКУТЭ
в части ТЭЦ-17
Методика поверки
40166302.289939190.012.МПИ.17
1 экз.
Лист № 13
Всего листов 14
Продолжение таблицы 7
ТЭЦ-17
2
123
М
е
т
од
ика измер
е
ний
А
СК
У
ТЭ в ч
ас
ти
40166302.289939190.012.МВИ.17 1 экз.
Эксплуатационные документы и
паспорта на оборудование входящие в-1 компл.
состав АСКУТЭ в части ТЭЦ-17
1
заводской№ 017
2
Полноенаименования документов указано в разделе «Сведенияо методиках(методах) измерений».
Сведения о методиках (методах) измерений
приведены в документе:
- 40166302.289939190.012.МВИ.17«ГСИ.Тепловаяэнергия.Методикаизмерений
количественных и качественных параметров теплоносителя и тепловой энергии Системой
автоматизированнойкоммерческогоучета тепловой энергии и теплоносителяПАО
«Мосэнерго» в части ТЭЦ-17. Методика измерений».
Нормативныеитехническиедокументы,устанавливающиетребованияк
Системе автоматизированной коммерческого учета тепловой энергии и теплоносителя
ПАО «Мосэнерго» в части ТЭЦ-17
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня
измерений, относящихся к сфере государственного регулирования обеспечения единства
измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные
постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя,
утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства
Российской Федерации от 17.03.2014 № 99/пр
Изготовитель
Публичное акционерное общество энергетики и электрификации «Мосэнерго»
(ПАО «Мосэнерго»)
ИНН 7705035012
Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3
Телефон (факс): +7 499-940-33-71, +7 (495) 957-32-00
Web-сайт: https://www.mosenergo.gazprom.ru/
Е-mail: mosenergo@mosenergo.ru
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Web-сайт: https://www.kip-mce.ru
Е-mail:
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311313.
Лист № 14
Всего листов 14
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48694-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Оборонэнергосбыт" по Республике Бурятия №3 (ГТП Районная) | Нет данных | ООО "Корпорация "ЭнергоСнабСтройСервис" (ЭССС), г.Москва | 4 года | Перейти |
| 50115-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) ОАО "АтомЭнергоСбыт" (ФГУП ФНПЦ "ПО Старт") | Нет данных | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
| 45949-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) ОАО "Силовые машины -ЛМЗ, ЗТЛ, Электросила, Энергомашэкспорт"-"Ленинградский Металлический завод", головная площадка | Нет данных | ООО "Оператор коммерческого учета", г.С.-Петербург | 4 года | Перейти |
| 79431-20 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЕНЭС ПС 220 кВ Р-40 (КВЛ 10 кВ №40-16, №40-25) | Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва | 4 года | Перейти | |
| 42171-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/6 кВ "Просвет" - АИИС КУЭ ПС 220/110/6 кВ "Просвет" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
