Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов "Minol Minometer /Zenner Caltos", ГРСИ 83206-21
Номер госреестра:
83206-21
Наименование СИ:
Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов
Обозначение типа:
"Minol Minometer /Zenner Caltos"
Производитель:
ZENNER International GmbH & Со. KG, Германия
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «22» сентября 2021 г. № 2082
Лист № 1
Регистрационный № 83206-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для распределения потребленной тепловой энергии от комнатных
отопительных приборов «Minol Minometer /Zenner Caltos»
Назначение средства измерений
Устройства для распределения потребленной тепловой энергии от комнатных
отопительных приборов «Minol Minometer /Zenner Caltos» (далее - устройство) предназначены
для измерения температуры поверхности отопительного прибора и вычисления числового
значения, пропорционального количеству тепловой энергии, выделяемой отопительным
прибором, на основе вычислений разности температур между измеренным значением
температуры и условно постоянным значением температуры окружающего воздуха.
t− t
()
Описание средства измерений
Принцип действия устройств заключается в измерении температуры поверхности
отопительного прибора и вычислении разности температур, которая интегрируется по времени
с учетом коэффициентов, присущих отопительному прибору. Полученное в результате
интегрирования число Е пропорционально количеству тепловой энергии, выделенной
отопительным прибором.
Безразмерная величина Е вычисляется в соответствии с алгоритмом:
1
,
25
E = 0,001 × (
опр
60
окр
)× K
Q
× K
C
× ∆𝜏,
где t
опр
– температура поверхности отопительного прибора измеренная устройством, °С;
t
окр
– условно постоянное значение равное плюс 20 ºС;
К
Q
– коэффициент оценки тепловой мощности радиатора (значение должно быть
указано в эксплуатационной документации конкретного устройства);
K
C
– коэффициент оценки теплового контакта датчиков температуры (значение должно
быть указано в эксплуатационной документации конкретного устройства);
Δτ – интервал измерения, с.
Устройства состоят из датчика температуры (датчик температуры отопительного прибора)
и вычислителя, размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель
включает в свой состав микропроцессор, автономный источник питания, энергонезависимую
память, радиопередающий модуль, оптический интерфейс и жидкокристаллический дисплей.
Устройства оснащены беспроводным интерфейсом связи: оптический интерфейс и радиоканал, для
передачи измерительной информации на внешние устройства.
Устройства выпускаются в одном исполнении и могут иметь две маркировки:
Minol Minometer и Zenner Caltos.
При монтаже устройства датчик температуры отопительного прибора закрепляется на
тепловом адаптере, который прикрепляется к отопительному прибору с помощью установочного
крепежа. Демонтаж устройства с отопительного прибора возможен только после разрушения
пломбы. Факт разрушения пломбы регистрируется и кодируется в виде ошибки. Заводской номер
представляет собой набор латинских букв и арабских цифр и наносится на лицевую панель
устройств.
Лист № 2
Всего листов 4
Нанесениезнакаповерки наустройства непредусмотрено.
Общий вид устройств представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.

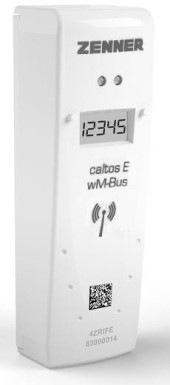

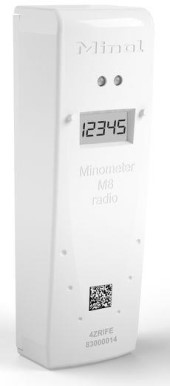

а) Minol Minometerб) Zenner Caltos
Рисунок - 1 Общий вид устройств
Рисунок - 2 Схема пломбировки
Программное обеспечение
Устройства имеют встроенное программное обеспечение (ПО). ПО устанавливается
(прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе
эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее
устройств и передачи на внешние устройства результатов измерений и диагностической
информации.
Нормирование метрологических характеристик устройств проведено с учетом влияния
ПО.
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и
непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
MZE
не ниже Ver.01
Цифровой идентификатор ПО
-
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Стартовая температура измерений, °С (t
опр
- t
окр
)
5
Диапазон измерений температуры (t
опр
), °С от +35 до +110
Пределы допускаемой относительной погрешности при
измерениях разницы температур, %:
- для 5 °С ≤ (t
опр
- t
окр
) < 10 °С ±12
- для 10 °С ≤ (t
опр
- t
окр
) < 15 °С ±8
- для 15 °С ≤ (t
опр
- t
окр
) < 40 °С ±5
- для 40 °С ≤ (t
опр
- t
окр
) ±3
Примечание - t
опр
– температура поверхности отопительного прибора, t
окр
–
постоянная запрограммированная температура помещения плюс 20 °С.
Таблица 3 – Основные технические характеристики
Значение
3
99999
Наименование характеристики
Напряжение встроенного элемента питания, В
Разрядность ЖК (LCD) дисплея
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С
- диапазон относительной влажности воздуха, %, не более
- диапазон атмосферного давление, кПа
Габаритные размеры (длина х ширина х высота), мм, не более
Степень защиты по ГОСТ 14254-2015
Масса (без крепежных элементов), г, не более
Срок службы, лет, не менее
от 0 до +55
85
от 84,0 до 106,7
115 х 35 х 28
IP54
100
12
Знак утверждения типа
наносится на титульные листы эксплуатационных документов типографическим способом.
Комплектность средства измерений
Таблица 4 – Комплектность
1 шт.
-
1 экз.
-
1 экз. на
партию
МЦКЛ.0314.МП
1 экз. на
партию
Количество
Обозначение
«Minol Minometer
/Zenner Caltos»
Наименование
Устройства для распределения потребленной тепловой
энергии от комнатных отопительных приборов
Устройства для распределения потребленной тепловой
энергии от комнатных отопительных приборов «Minol
Minometer /Zenner Caltos». Паспорт
Устройства для распределения потребленной тепловой
энергии от комнатных отопительных приборов «Minol
Minometer /Zenner Caltos». Руководство по эксплуатации
ГСИ. Устройства для распределения потребленной
тепловой энергии от комнатных отопительных приборов
«Minol Minometer /Zenner Caltos». Методика поверки
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Устройства для распределения потребленной
тепловой энергии от комнатных отопительных приборов «Minol Minometer /Zenner Caltos».
Руководство по эксплуатации» в разделе 4.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к устройствам
для распределения потребленной тепловой энергии от комнатных отопительных
приборов «Minol Minometer /Zenner Caltos»
Техническая документация фирмы изготовителя
Изготовитель
ZENNER International GmbH & Со. KG, Германия,
Адрес: Römerstadt 6, D-66121 Saarbrücken, Germany
Web-сайт:
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Аттестат аккредитации № RA.RU.311313
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311313 выдан 09 октября 2015 г.
