Счетчики электрической энергии трехфазные многофункциональные "МИРТЕК-332-РУ", ГРСИ 83196-21
Номер госреестра:
83196-21
Наименование СИ:
Счетчики электрической энергии трехфазные многофункциональные
Обозначение типа:
"МИРТЕК-332-РУ"
Производитель:
Общество с ограниченной ответственностью "МИРТЕК-КАСКАД" (ООО "МИРТЕК-КАСКАД"), г. Калуга
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2112
Лист № 1
Регистрационный № 83196-21Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчикиэлектрическойэнергиитрехфазныемногофункциональные
«МИРТЕК-332-РУ»
Назначение средства измерений
Счетчикиэлектрическойэнергиитрехфазныемногофункциональные
«МИРТЕК-332-РУ» (далее – счетчики) предназначены для измерений активной и реактивной
(или только активной) электрической энергии прямого и обратного (или только прямого)
направления по дифференцированным во времени тарифам в трехфазных сетях переменного
тока промышленной частоты.
Описание средства измерений
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов
тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе
расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная
крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым
тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных
информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического
учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы – датчики тока (шунты или
трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую
память данных, встроенные часы, позволяющие вести учет электрической энергии по
тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные
выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для
подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик
может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2»,
«L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки
для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный
по ГОСТ IEC 61107-2011.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также
присутствует жидкокристаллический индикатор (далее – ЖКИ).
В состав счетчиков могут входить отдельные гальванически развязанные от
электрической сети дискретные выходы и отдельные гальванически развязанные от
электрической сети дискретные входы.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов
удаленного доступа.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 – IP51, IP54, IP64.
Структура обозначения возможных исполнений счетчиков приведена ниже.
Лист № 2
Всего листов 16
Структура условного обозначения
МИРТЕК-332-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ- Х
Тип счетчика
Тип корпуса
W31 – для установки на щиток, модификация 1
W32 – для установки на щиток, модификация 2
W33 – для установки на щиток, модификация 3
D31 – для установки на DIN-рейку, модификация 1
D33 – для установки на DIN-рейку, модификация 3
D34 – для установки на DIN-рейку, модификация 4
D35 – для установки на DIN-рейку, модификация 5
SP31 – для установки на опору ЛЭП, модификация 1
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21
A0.5 – класс точности 0,5S по ГОСТ 31819.22
A1R1 – класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23
A1R2 – класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23
A0.5R2 – класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23
A0.2R1 – класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23
A0.2R2 – класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23
Номинальное напряжение
57,7 – 57,7 В
220 – 220 В
230 – 230 В
Номинальный (базовый) ток
1 – 1 А
5 – 5 А
10 – 10 А
Максимальный ток
10А – 10 А
50А – 50 А
60А – 60 А
80А – 80 А
100А – 100 А
Тип измерительных элементов
S – шунты
T – трансформаторы тока
N – наличие измерительного элемента в цепи нейтрали
Основной интерфейс
CAN – интерфейс CAN
RS232 – интерфейс RS-232
RS485 – интерфейс RS-485
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
PF/n – PLC-модем с FSK-модуляцией, где n – номер модификации модуля интерфейса
PO/n – PLC-модем с OFDM-модуляцией, где n – номер модификации модуля интерфейса
Лист № 3
Всего листов 16
Дополнительные интерфейсы
CAN – интерфейс CAN
RS232 – интерфейс RS-232
RS485 – интерфейс RS-485
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
PF/n – PLC-модем с FSK-модуляцией, где n – номер модификации модуля интерфейса
PO/n – PLC-модем с OFDM-модуляцией, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса
RFWF/n – радиоинтерфейс WiFi, где n – номер модификации модуля интерфейса
RFLT/n – радиоинтерфейс LTE, где n – номер модификации модуля интерфейса
(Нет символа) – интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
Дополнительные функции
H – датчик магнитного поля
In – дискретный вход, где n – количество входов
K – реле управления нагрузкой в цепи тока
L – подсветка индикатора
M – измерение параметров качества электрической энергии
O – оптопорт
Qn – дискретный выход, где n – количество выходов
R – защита от выкручивания винтов кожуха
U – защита целостности корпуса
Vn – электронная пломба, где n – номер модификации электронных пломб
Y – защита от замены деталей корпуса
Z/n – резервный источник питания, где n – номер модификации источника питания
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учета электроэнергии
(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
Перечниномеров,обозначающихмодификациимодулейинтерфейсови
дополнительных функций, могут быть расширены производителем. Описание модификаций
модулейинтерфейсови дополнительныхфункцийприведенов эксплуатационной
документации и на сайте производителя. Дополнительные номера модификаций модулей
интерфейсов и дополнительных функций могут быть введены только для функциональности,
не влияющей на метрологические характеристики счетчика.
ВсчетчикахвкорпусахSP31длясчитыванияинформациииспользуется
дистанционное индикаторное устройство. При этом первый интерфейс данных счетчиков
используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены
встроенным контактором и дополнительно позволяют:
-организоватьотпускпотребителюпредварительнооплаченногоколичества
электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки
после внесения оплаты);
Лист № 4
Всего листов 16
- отключать нагрузку при превышении потребляемой мощности выше установленных
лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных
лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после
подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на
лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу
(опционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и
выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход
для подключения внешнего резервного источника питания для снятия показаний счетчика при
отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют
встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и
дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания,
фиксация в журнале событий производится как при поданном сетевом напряжении, так и при
его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с
месячными программами смены тарифных зон (количество месячных программ – до 12,
количество тарифных зон в сутках – до 48). Месячная программа может содержать суточные
графики тарификации рабочих, субботних, воскресных и специальных дней. Количество
специальных дней (праздничные и перенесенные дни) – до 45. Для специальных дней могут
быть заданы признаки рабочей, субботней, воскресной или специальной тарифной
программы. Счетчик содержит в энергонезависимой памяти две тарифные программы –
действующую и резервную. Резервная тарифная программа вводится в действие с
определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от
тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по
действующим тарифам
- количества электрической энергии нарастающим итогом суммарно и раздельно по
действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по
действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда:
1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по
действующим тарифам на начало интервала 30 или 60 минут (только при установленном
интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при
установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от
направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики,укоторыхвусловномобозначенииприсутствуетсимвол«M»,
дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
Лист № 5
Всего листов 16
- тока нейтрали (только счетчики с символом «N» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе (только счетчики с символами
«R1» и «R2» в условном обозначении);
- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и
«R2» в условном обозначении);
- коэффициентов мощности по каждой фазе;
- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013,
класс S, только счетчики трансформаторного включения);
- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S,
только счетчики трансформаторного включения);
- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013,
класс S, только счетчики трансформаторного включения с символом «Z» в условном
обозначении);
- остаточного напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S,
только счетчики трансформаторного включения);
- максимальногозначенияперенапряжения(поГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения).
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты
- величины суточной коррекции хода часов;
-разрешения перехода на летнее/зимнее время (переходна летнее время
осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время
осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики,
попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения
конфигурации, изменения данных, изменения времени и даты, включений или отключений
питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в
фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров
качества электрической энергии за заданные пределы, значений положительного и
отрицательного отклонений напряжения, количества отключений встроенного контактора,
аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по
имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного
обеспечения.
Знак поверки наносится на счетчики.
Заводской номер наносится на лицевую панель счетчика.
Общий вид средства измерений, места нанесения знака поверки и схемы пломбировки
от несанкционированного доступа, приведены на рисунках с 1 по 8. Общий вид
дистанционного индикаторного устройства приведен на рисунке 9.
Лист № 6
Всего листов 16

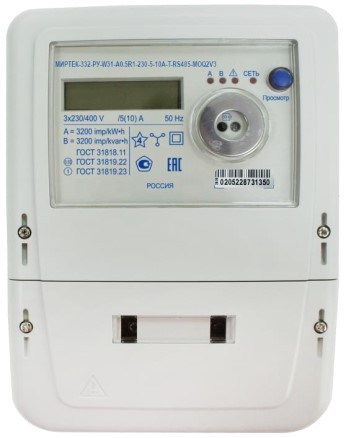

Рисунок 1 – Общий вид счетчика в корпусе типа W31
Рисунок 2 – Общий вид счетчика в корпусе типа W32
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защитыотнесанкционированного
доступа
Лист № 7
Всего листов 16

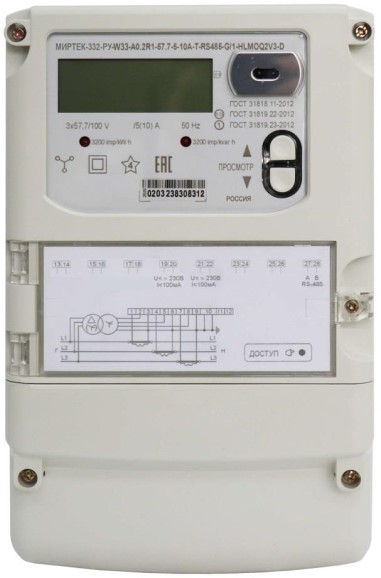

Рисунок 3 – Общий вид счетчика в корпусе типа W33

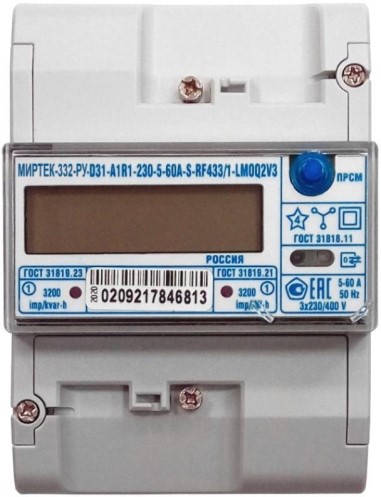

Рисунок 4 – Общий вид счетчика в корпусе типа D31
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защитыотнесанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Лист № 8
Всего листов 16

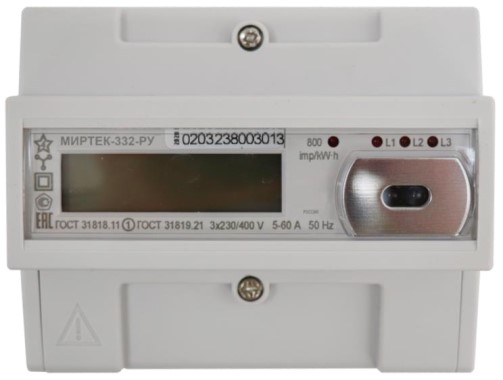

Рисунок 5 – Общий вид счетчика в корпусе типа D33

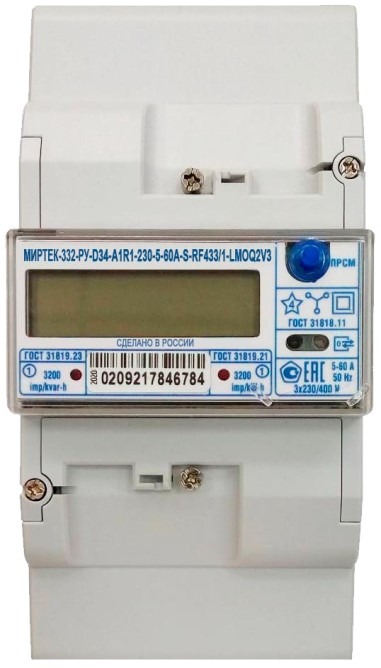

Рисунок 6 – Общий вид счетчика в корпусе типа D34
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Лист № 9
Всего листов 16
Рисунок 7 – Общий вид счетчика в корпусе типа D35
Рисунок 8 – Общий вид счетчика в корпусе типа SP31
Место установки пломбы
с оттиском знака поверки
Trial установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Лист № 10
Всего листов 16
а б в

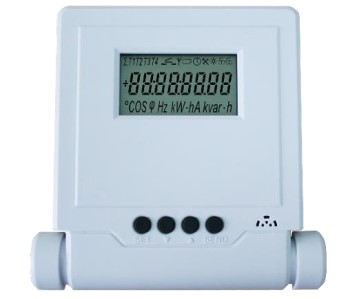

Рисунок 9 – Общий вид дистанционного индикаторного устройства
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически
незначимую части, имеет контрольную сумму метрологически значимой части и записывается
в счетчик на стадии его производства.
Влияние ПО на метрологические характеристики счетчиков находится в пределах,
указанных в таблицах с 2 по 6. Диапазон представления, длительность хранения и
дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
MT1
MT6
CRC
CRC
CRC
Таблица 1 – Идентификационные данные программного обеспечения
не ниже 1.0
4CB9
Значение
MT2
не ниже 1.0
4FC5
не ниже 1.0
FD7C
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
программного обеспечения
Метрологические и технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,
ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Лист № 11
Всего листов 16
Символы в условном обозначении
Таблица 2 – Классы точности счетчиков
A1
A0.5
A1R1
A1R2
A0.5R1
A0.5R2
A0.2R1
A0.2R2
Класс точности при измерении энергии
активнойреактивной
1 –
0,5S –
1 1
1 2
0,5S 1
0,5S 2
0,2S 1
0,2S 2
Максимальные значения стартовых токов счетчиков, в зависимости от класса точности
и типа включения, приведены в таблице 3.
Таблица 3 – Максимальные значения стартовых токов счетчиков
Класс точности счетчика
1
Тип включения счетчика
по ГОСТ
31819.21-
2012
0,2S
по ГОСТ
31819.22-
2012
0,5S
по ГОСТ
31819.22-
2012
1
по ГОСТ
31819.23-
2012
2
по ГОСТ
31819.23-
2012
Непосредственное
Через трансформаторы тока
0,0025 I
б
0,002 I
ном
0,001 I
б
0,001 I
ном
0,0025 I
б
0,002 I
ном
0,005 I
б
0,003 I
ном
Пределы погрешностей при измерении напряжения, положительного и отрицательного
отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента
мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Параметр
Таблица 4 – Пределы погрешности измерений параметров электрической энергии
Пределы погрешности измерений для
счетчиков класса точности (при измерении
активной энергии)
0,2S0,5S1
Частота, Гц
0,01
0,01
0,01
Отклонение частоты, Гц
0,01
0,01
0,01
Активная мгновенная мощность, %
0,2
0,5
1
Реактивная мгновенная мощность, %
0,2
0,5
1
Полная мгновенная мощность, %
0,2
0,5
1
Положительное отклонение напряжения, %
0,2
0,4
0,4
Отрицательное отклонение напряжения, %
0,2
0,4
0,4
Напряжение, %
0,2
0,4
0,4
Фазный ток, %
0,2
0,5
1
Ток нейтрали, %
0,2
0,5
1
Коэффициент мощности, %
0,2
0,5
1
Лист № 12
Всего листов 16
Метрологические и основные технические характеристики счетчиков указаны в
таблицах 5 – 6.
50±7,5
0,5
1
0,15
Значение
57,7; 220; 230
1; 5; 10
10; 50; 60; 80; 100
Таблица 5 – Метрологические характеристики
Наименование характеристики
Номинальное фазное напряжение U
ном
, В
Базовый (номинальный) ток I
б
(I
ном
), А
Максимальный ток I
макс
, А
Диапазон входных сигналов:
- сила тока
- напряжение
- коэффициент мощности
от 0,05I
б
(0,01I
ном
или 0,02I
ном
) до I
макс
(от 0,75 до 1,2) U
ном
от 0,8 (емкостная) до 1,0
от 1,0 до 0,5 (индуктивная)
Рабочийдиапазонизменениячастоты
измерительной сети счетчика, Гц
Пределы основной абсолютной погрешности
часов за интервал времени 1 сут, c
Пределы основной абсолютной погрешности
часов за интервал времени 1 сут при
отключенном питании счетчика, с
Пределыдополнительнойтемпературной
погрешности часов счетчика за интервал
времени 1 сут, на каждый градус Цельсия, с
от 800 до trial
от 800 до 10000
8
0,01
0,3
10 (2)
30
Значение
Таблица 6 – Основные технические характеристики
Наименование характеристики
Диапазон значений постоянной счетчика по активной
электрической энергии, имп/(кВт∙ч)
Диапазон значений постоянной счетчика по
реактивной электрической энергии, имп/(квар∙ч)
Количестводесятичныхзнаковотсчетного
устройства, не менее
Разрешающаяспособностьсчетногомеханизма
отсчетного устройства, кВт·ч, не менее
Полная мощность, потребляемая каждой цепью тока
приноминальном(базовом)токе,нормальной
температуре и номинальной частоте, В·А, не более
Полная (активная) мощность, потребляемая каждой
цепью напряжения приноминальномзначении
напряжения, нормальной температуре и номинальной
частоте, В·А (Вт), не более
Длительность хранения информации при отключении
питания, лет, не менее
Срок службы батареи, лет, не менее
Число тарифов, не менее
Число временных зон, не менее
16
4
12
Лист № 13
Всего листов 16
24
36
93
128
93
128
93
128
30
93
128
384
1000
1
2
Продолжение таблицы 6
Глубина хранения значений электрической энергии на
начало месяца, мес, не менее:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии на
начало суток, сут, не менее:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии на
начало интервала 30 мин, сут, не менее:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии,
потребленной за интервал 30 мин, сут, не менее:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Интервал усреднения мощности для фиксации
профиля нагрузки, мин
1)
Глубина хранения профиля нагрузки при интервале
усреднения 30 мин, сут
2)
, не менее:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Количество записей в журнале событий, не менее:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Количество оптических испытательных выходов с
параметрами по ГОСТ 31818.11-2012:
- для счетчиков с символами «A0.5», «A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Скорость обмена информацией по интерфейсам, бит/с
9600
Лист № 14
Всего листов 16
30
Продолжение таблицы 6
Наименование характеристикиЗначение
Габаритные размеры (длина×ширина×высота), мм, не
более
Тип корпуса:
- W31246×169×57
- W32291×171×88
- W33266×171×79
- D31 131×91×70
- D33106×126×72
- D34 191×91×70
- D35115×144×62
- SP31 236×190×106
Условия эксплуатации:
- температура окружающей среды, ºСот –40 до +70
- относительная влажность, % от 30 до 98
- атмосферное давление, кПаот 70 до 106,7
Масса, кг, не более 2,5
Срок службы счетчика, лет, не менее 30
Средняя наработка на отказ, ч, не менее 220000
1)
По требованию заказчика возможна реализация настраиваемого интервала усреднения
мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.
2)
Минимальная глубина хранения профиля нагрузки при других значениях интервала
усреднения может быть рассчитана по формуле
D
мин
I
тек
D
30
, где I
тек
– текущий интервал
усреднения мощности, мин; D
30
– глубина хранения профиля нагрузки при интервале
усреднения 30 мин, сут.
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим
качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Примечание
1 шт.
Исполнение
соответствует заказу
1 – 3 шт.
1 – 3 шт.
Количе-
ство
Таблица 7 – Комплектность средства измерений
НаименованиеОбозначение
Счетчик электрической
энергии трехфазный
многофункциональный
«МИРТЕК-332-РУ»
«МИРТЕК-332-РУ»
Пломба свинцовая–
Леска пломбировочная–
Руководство по эксплуатации МИРТ.411152.170РЭ
Формуляр МИРТ.411152.170ФО
1 экз.
1 экз.
В зависимости от типа
корпуса
В зависимости от типа
корпуса
В электронном виде
В бумажном виде
Лист № 15
Всего листов 16
Продолжение таблицы 7
ство
НаименованиеОбозначение
Количе-
Примечание
Методика поверкиРТ-МП-157-551-20211 экз.
В электронном виде по
отдельному заказу
–1 шт.
–1 шт.
–1 экз.В электронном виде
Поставляется только со
счетчиками в корпусных
исполнениях для
Дистанционное индикаторноеустановки на опору
устройствоЛЭП, по согласованию с
заказчиком может быть
исключено из комплекта
поставки
Поставляется только со
Кронштейн для крепления насчетчиками в корпусных
опоре ЛЭПисполнениях для
установки на опору ЛЭП
Упаковка–1 шт.Потребительская тара
Технологическое программное
обеспечение «MeterTools»
Примечание– Последние версии технологического программного обеспечения и
документации размещены на официальном сайте mirtekgroup.ru и свободно доступны для
загрузки.
Сведения о методиках (методах) измерений
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации
МИРТ.411152.170РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным многофункциональным «МИРТЕК-332-РУ»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов
точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной энергии классов
точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
МИРТ.411152.170ТУСчетчикиэлектрическойэнергиитрехфазные
многофункциональные «МИРТЕК-332-РУ». Технические условия
Лист № 16
Всего листов 16
Изготовитель
Общество с ограниченной ответственностью «МИРТЕК-КАСКАД»
(ООО «МИРТЕК-КАСКАД»)
ИНН 4028068856
Адрес: 248008, г. Калуга, ул. Механизаторов, д. 38
Юридический адрес: 248017, г. Калуга, ул. Московская, д. 302, офис 22А
Телефон: +7 (4842) 715915
Веб-сайт: mirtekgroup.ru
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00 Факс: +7 (495) 546-45-01
E-mail:
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18802-99 | Расходомеры-счетчики ультразвуковые многоканальные | УРСВ \"Взлет МР | ЗАО "Взлет", г.С.-Петербург | 4 года | Перейти |
| 61218-15 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЗАО - ТФ "ВАТТ" | Нет данных | ООО "НТП "Энергоконтроль", г.Заречный | 4 года | Перейти |
| 55318-13 | Комплексы измерительно-вычислительные тепловой энергии и количества теплоносителя на базе тепловычислителя СПТ961 | Нет данных | ООО "ЛУКОЙЛ-Волгоградэнерго", г.Волгоград | 3 года | Перейти |
| 23796-02 | Системы учета тепловой энергии и горячей воды автономные | СТУ-А | ОАО "ДАСУ", Казахстан, г.Алматы | 3 года | Перейти |
| 17104-09 | Счетчики холодной и горячей воды крыльчатые | E-T, M-M, M-N, M-T | Фирма "Hydrometer GmbH", Германия (торговая марка "ISTA, ISTA-RUS") | 4 года - для гор.воды; 6 лет - хол. | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
