Номер госреестра:
83161-21
Наименование СИ:
Пробники токовые
Обозначение типа:
TCP300A
Производитель:
Компания "Tektronix (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2112
Лист № 1
Регистрационный № 83161-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пробники токовые TCP300A
Назначение средства измерений
Пробники токовые TCP300A (далее – пробники) предназначены для бесконтактного
измерения силы постоянного и переменного электрического тока высокой частоты.
Описание средства измерений
Принцип действия пробников основан на комбинации бесконтактного трансформатора
тока с ферромагнитным сердечником и преобразователя Холла.
Пробники используются совместно с усилителями TCPA300 (далее – усилители).
Измеряемый электрический ток пропускается в окно раздвижных клещей пробника, и с
несимметричного выхода пробника поступает на вход усилителя, в котором осуществляется
масштабное преобразование силы тока в пропорциональное электрическое напряжение. К
выходу усилителя может быть подключен осциллограф (вольтметр и другая измерительная
аппаратура) с входным сопротивлением 50 Ом. Если осциллограф имеет входное сопротивление
1 МОм, то следует присоединить к его входу согласованную проходную нагрузку 50 Ом.
ПробникиимеютдвемодификацииTCP305AиTCP312A,различающиеся
коэффициентами преобразования силы тока в напряжение и временем нарастания переходной
характеристики (верхней частотой полосы пропускания).
Усилители взаимозаменяемы и могу использоваться с любой модификацией пробников.
Конструкция пробников имеет форму«пистолета», на конце «ствола» которого находятся
раздвижные клещи. Общий вид пробников с указанием места нанесения знака утверждения типа
и знака поверки на боковой стороне корпуса показан на рисунке 1. Обозначение модификации
пробника нанесено на верхнюю сторону корпуса. Уникальный заводской (серийный) номер
пробника имеет буквенно-цифровое обозначение в виде «СХХХХХХ», где буква «С»
идентифицирует завод-изготовитель, а после буквы следуют 6 цифр (от 0 до 9). Заводской номер
указан на самоклеющейся этикетке, размещенной на нижней стороне корпуса пробника.
Фрагмент нижней стороны корпуса пробника с этикеткой представлен на рисунке 2.
Усилители выполнены в форме моноблока, общий вид усилителей показан на рисунке 3.
В конструкции пробников и усилителя отсутствуют элементы регулировки и подстройки,
доступные пользователю, их пломбирование не предусмотрено.
Лист № 2
Всего листов 5

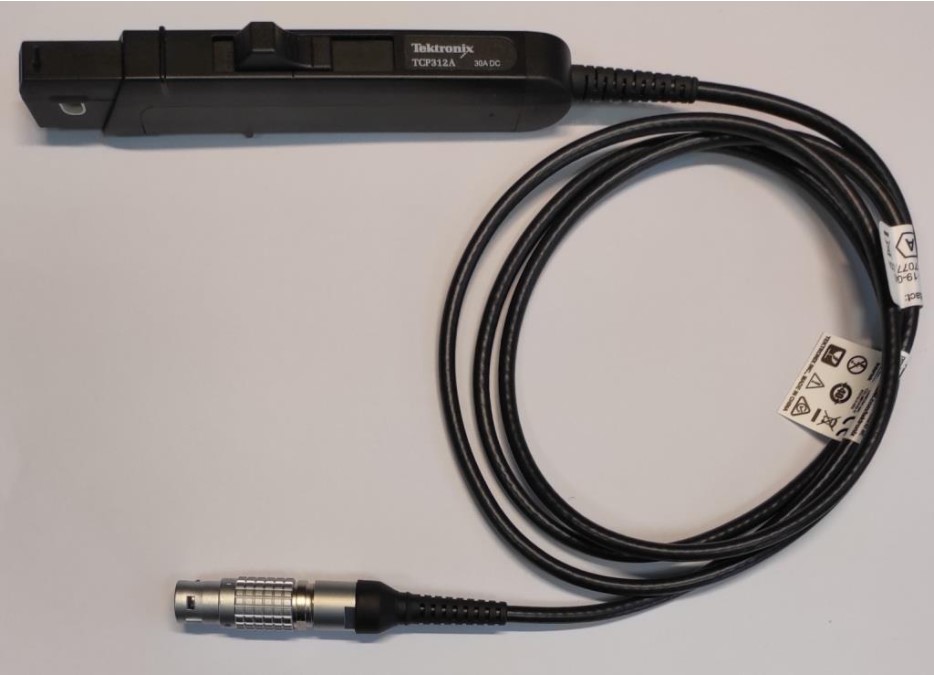

Рисунок 1 – Общий вид пробников

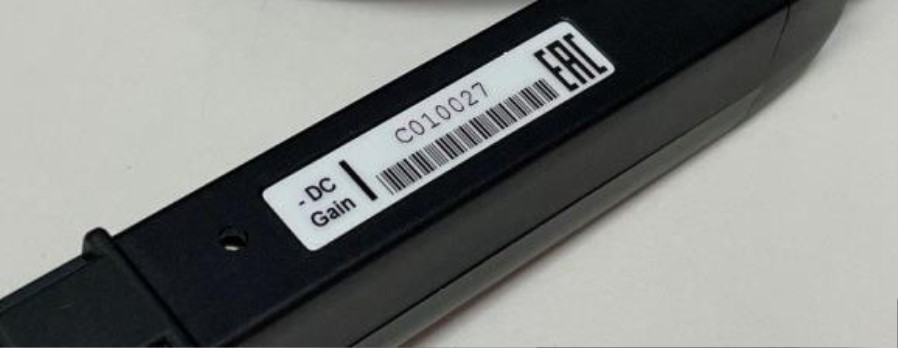

Рисунок 2 – Фрагмент нижней стороны корпуса пробников с этикеткой
место нанесения знака утверждения типа и знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 1, 2.
±3
Таблица 1 – Метрологические характеристики
НаименованиеЗначение
Модификация TCP305ATCP312A
Коэффициент преобразования силы тока в напряжение K, А/В5; 101; 10
Минимальное значение измеряемой силы тока, мА 5 1
Максимальное значение измеряемой силы тока, А
постоянный ток5030
синусоидальный ток (скз)3521
импульсный ток (амплитуда)5050
Пределы допускаемой относительной погрешности
коэффициента преобразования постоянного тока, %
1,2)
Время нарастания переходной характеристики, нс, не более
3)
73,5
Верхняя частота полосы пропускания, МГц, не менее
4,5)
50 100
Время задержки сигнала, нс
6,7)
19 17
______________
1) при температуре окружающего воздуха от +10 °C до +50 °C
2) суммарная погрешность пробника с усилителем
3) по уровням (10/90) % амплитуды фронта импульса
4) по уровню –3 дБ от коэффициента преобразования постоянного тока
5) расчетные значения по формуле Fmax = 0,35/τ, где Fmax [ГГц] – верхняя частота полосы
пропускания, τ [нс] – время нарастания переходной характеристики
6) от токового входа пробника, включая пробник, усилитель и кабель из комплекта поставки
7) типовое справочное значение
Рисунок 3 – Общий вид усилителей
Лист № 4
Всего листов 5
Таблица 2 – Основные технические характеристики
НаименованиеЗначение
Габаритные размеры пробников, мм
длина200
ширина 16
высота 32
Масса пробников, г, не более150
Максимальный диаметр провода в окне раздвижных клещей, мм3,8
Длина соединительного кабеля пробников, м1,5
Габаритные размеры усилителей, мм
длина173
ширина91,4
высота167
Масса усилителей, кг, не более1,14
Напряжение электросети усилителей, Вот 90 до 264
Частота электросети усилителей, Гцот 47 до 440
Рабочие условия применения
температура окружающего воздуха, °Cот 0 до +50
относительная влажность воздуха (без конденсата), %, не более
при температуре до +30 °C включ. 95
при температуре св. +30 °C до +50 °C включ. 85
Знак утверждения типа
наносится на верхнюю сторону корпуса пробников в виде самоклеющейся этикетки и на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 3.
Таблица 3 – Комплектность пробников
Наименование и обозначение
Пробник токовый, модификация TCP305A/TCP312A
Защитный чехол для пробника
Провод заземляющий для пробника
Кабель TEKPROBE
Усилитель TCPA300
Кабель сетевой
Руководство по эксплуатации 077-1183-01-1R (на компакт-диске)
Количество
по заказу
1 шт.
1 шт.
1 шт.
1 шт. по заказу
1 шт. по заказу
1 экз.
Сведения о методиках (методах) измерений
приведены в разделах «Начало работы», «Органы управления» и «Справочная информация»
эксплуатационного документа.
Нормативные и технические документы, устанавливающие требования
к пробникам токовым TCP300A
Государственная поверочная схема для средств измерений силы постоянного
электрического тока в диапазонеот 1∙10
-16
до 100 А(приказ Росстандарта от 01.10.2018 г. № 2091)
Государственная поверочная схема для средств измерений постоянного электрического
напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457)
Техническая документация компании “Tektronix”
Лист № 5
Всего листов 5
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай
Адрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.
Тел. (8621)38960893, Факс (8621)58993156
E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85; Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Уникальный номер записи об аккредитации RA.RU. 311824 в Реестре аккредитованных лиц
Готовы поверить данное средство измерений.
