Анализаторы жидкости ультразвуковые LiquiSonic, ГРСИ 83159-21
Номер госреестра:
83159-21
Наименование СИ:
Анализаторы жидкости ультразвуковые
Обозначение типа:
LiquiSonic
Производитель:
SensoTech GmbH, Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2112
Лист № 1
Регистрационный № 83159-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости ультразвуковые LiquiSonic
Назначение средства измерений
Анализаторы жидкости ультразвуковые LiquiSonic (далее – анализаторы) предназначены
для измерений скорости распространения ультразвуковых волн, пропорциональной содержанию
компонентов в жидких средах и температуры в жидких средах (далее – анализируемая среда) в
соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при
использовании в сфере государственного регулирования обеспечения единства измерений).
Описание средства измерений
Принцип действия анализаторов основан на измерении скорости распространения
ультразвуковых волн. Сигнал от ультразвукового источника проходит через анализируемую среду
и попадает в приемник, расположенный на определенном известном расстоянии от источника, за
определенный промежуток времени. Приемник фиксирует скорость прохождения ультразвукового
импульса, пропорциональную содержанию компонентов в анализируемой среде. Содержание
компонентов рассчитывается по предварительно построенным градуировочным зависимостям.
Конструктивно анализаторы представляют собой ультразвуковой датчик, подключенный к
контроллеру. К контроллеру могут быть подключены до четырех ультразвуковых датчиков.
Существует несколько модификаций датчиков, отличающихся размерами и способом установки:
погружные датчики имеют дополнительное обозначение Immersion sensor, фланцевые датчики
имеют дополнительное обозначение Flange sensor. Каждый датчик содержит ультразвуковую
измерительную часть - сенсор, температурный сенсор и измерительную электронику.
Контроллер представляет собой электронный блок с графическим сенсорным дисплеем.
Контроллер предназначен для расчета содержания компонента, управления ультразвуковыми
датчиками, сбора данных, калибровки анализатора, а также для связи спользователем или системой
управления технологическим процессом. Существует пять различных модификаций контроллеров,
которые имеют дополнительное обозначение: 20, 30, 40, 50, Lab. Контроллеры различных
модификаций отличаются возможным количеством наборов данных, возможностью удаленного
включения, объемом регистрируемых данных, количеством бинарных выходов, аналоговых входов
и выходов. Контроллеры имеют до четырех аналоговых выходов (4-20) мА. Функции контроллера
могут быть расширены дополнительно интерфейсами Fieldbus, Profibus, Modbus, TCP и Ethernet.
Каждый экземпляр контроллера и датчика анализатора имеет идентификатор и серийный
номер. Серийный номер и идентификатор датчика расположены на корпусе датчика. Серийный
номер и идентификатор контроллера расположены на задней части корпуса котроллера. Серийный
номер имеет цифровой формат. Идентификатор имеет буквенно-цифровой формат. Идентификатор
и серийный номер контроллера наносятся типографским способом. Идентификатор и серийный
номер датчика наносятся гравированием.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид контроллера и ультразвуковых датчиков, входящих в состав анализатора,
представлены на рисунке 1.
Лист № 2
Всего листов 4
Пломбирование анализаторов не предусмотрено. Конструкция контроллера и датчика,
входящих в состав анализатора обеспечивает ограничение доступа к частям, несущим первичную
измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее – ПО). ПО является
метрологически значимым и выполняет следующие функции:
- управление анализатором;
- определение и хранение калибровочных коэффициентов;
- вычисление, хранение, передача результатов измерений;
- редактирование параметров анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. ВлияниеПО на метрологические характеристики учтено при
их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
LiquiSonic
®
не ниже V110.40
Цифровой идентификатор ПО
-
(погружной дат
(контроллер)

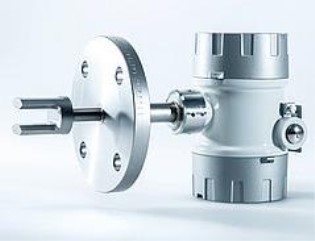

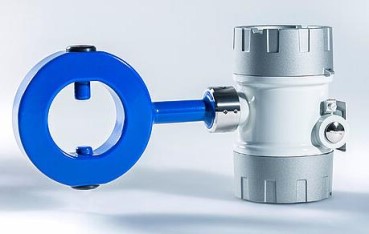

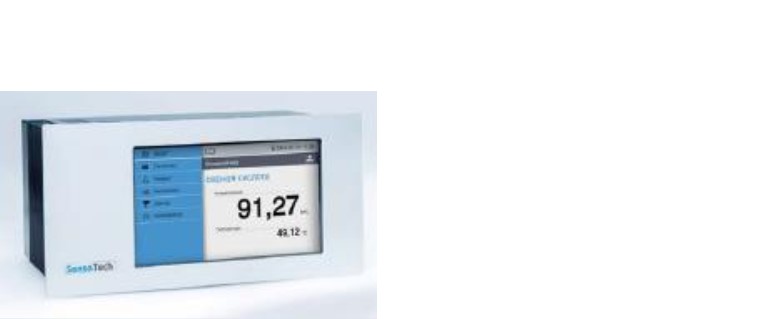

Рисунок 1 – Общий вид контроллера и схематические изображения ультразвуковых
датчиков, входящих в состав анализаторов жидкости ультразвуковых LiquiSonic
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значения
0,5
± 0,2
от 1000 до 3000
0,01
0,5
0,5
от -20 до +100
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон показаний скорости распространения ультразвука, м/с
Дискретность показаний скорости распространения ультразвука, м/с
Предел допускаемого относительного среднего квадратического
отклонения выходного сигнала
1)
, %
Чувствительность
1)
, (м/с)/%, не менее
Предел обнаружения
2)
, %
Диапазон измерений температуры жидкости, °С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры, °С
______________
1)
при измерении 5 % раствора глицерина в воде
2)
нормировано для раствора глицерина в воде
Значения
от -20 до +180
Таблица 3 – Основные технические характеристики
Наименование характеристик
Диапазон показаний температуры, °С
Габаритные размеры контроллера, мм, не более:
-высота
-ширина
-длина
Масса контроллера, кг, не более
120
240
250
3,2
100/240±10/24
50/60
24±3,6
Параметры электрического питания:
-напряжение переменного тока, В
-частота, Гц
-напряжение постоянного тока, В
Условия эксплуатации:
-температура окружающей среды, °С
-относительная влажность, %, не более
от 0 до +50
от 20 до 80
Знак утверждения типа
наносится на титульный лист Руководства пользователя методом компьютерной графики.
- сенсор
1 шт.
от 1 до 4 шт.
Количество
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Анализатор жидкости
ультразвуковой:LiquiSonicController Х
- контроллер(где Х = 20, 30, 40, 50 или Lab)
Руководство пользователя
Инструкция по установке
Методика поверки
LiquiSonic Immersion sensor
или
LiqiSonic Flange sensor
-
-
МП 119-251-2020
1 экз.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в разделе 3 «Эксплуатация» руководства пользователя.
Нормативные и технические документы, устанавливающие требования к анализаторам
жидкости ультразвуковые LiquiSonic
техническая документация изготовителя SensoTech GmbH, Германия
Приказ Росстандарта № 2753от 27.12.2018 г. «Об утверждении государственной поверочной схемы
для средств измерений содержания неорганических компонентов в жидких и твердых веществах и
материалах»
Изготовитель
SensoTech GmbH, Германия
Адрес: Steinfeldstr. 1, D-39179 Magdeburg-Barleben, Германия
Телефон: +49 39203514100
Факс: +49 39203 514109
Web-сайт: www.sensotech.com
E-mail: info@sensotech.com
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал федерального
государственного унитарного предприятия «Всероссийский научно-исследовательский институт
метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39
Web-сайт:
E-mail:
Уникальный номер в реестре аккредитованныхлиц УНИИМ – филиал ФГУП «ВНИИМ им.
Д.И.Менделеева» № RA.RU.311373 от 19.10.2015 по проведению испытаний средств измерений в
целях утверждения типа.
Готовы поверить данное средство измерений.
Поверка средств измерений.
