УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2053
Лист № 1
Регистрационный № 83158-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные ВПУ-Энерго М
Назначение средства измерений
Установки поверочные ВПУ-Энерго М (далее – установки) предназначены для
измерений, воспроизведения, хранения и передачи единиц объема и/или массы жидкости в
потоке, объемного и/или массового расходов жидкости, измерений температуры жидкости.
Описание средства измерений
Принцип действия установок основан на измерении объема и/или массы жидкости в
потоке, объемного и/или массового расходов жидкости преобразователем расхода с
последующейобработкойрезультатовизмерений,хранениемвпамятиустановок
результатов измерений, передачей информации на устройства индикации и внешним
устройствам, измерении температуры жидкости и интервалов времени.
Установки состоят из преобразователя расхода, гидравлического тракта рабочего
контура и системы управления, сбора, обработки, индикации и передачи информации.
Опционально в состав могут входить термопреобразователи сопротивления, средства
измерений условий окружающей среды (измеритель-регистратор параметров микроклимата
регистрационный номер 76454-19, измеритель комбинированный Testo 175-H1, Testo 176-H1,
Testo 176-P1, Testo 176-H2 регистрационный номер 48550-11, измеритель параметров
микроклимата Метеоскоп-М регистрационный номер 32014-11), оптосчитыватель, смартфон.
Поверяемое средство измерений не снимается с места эксплуатации, а его
гидравлический тракт вводным трубопроводом (шлангом) подключается к гидравлическому
тракту рабочего контура установки. Жидкость проходит через поверяемое средство
измерений, вводный трубопровод (шланг) установки, гидравлический тракт рабочего
контура установки, и далее, либо в сток, либо в накопительный бак.
При необходимости демонтажа рабочих средств измерений из их гидравлического
тракта, жидкость может подаваться в гидравлический тракт рабочего контура и средств
измерений от автономных блоков хранения и подачи жидкости.
Система управления, сбора, обработки, индикации и передачи информации
обеспечивает управление работой установки (в автоматическом, полуавтоматическом,
ручном режимах), сбором показаний с поверяемого средства измерений с использованием
оптоэлектронного узла съема сигналов или частотных (импульсных) выходов поверяемого
средства измерений или при помощи видеокамеры или фотокамеры смартфона, обработкой,
хранением, формированием и выводом информации на устройства индикации и передачей
данных (протоколов, отчетов и т.п.) внешним устройствам.
Лист № 2
Всего листов 6
Установки имеют исполнение базовое или заказное. В исполнении заказном по
заказу могут не устанавливаться дисплей, клавиатура, трубопроводная арматура.

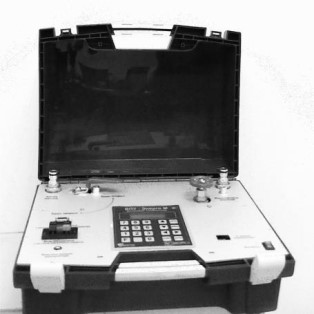

Установка поверочная ВПУ-Энерго М
исполнение базовое

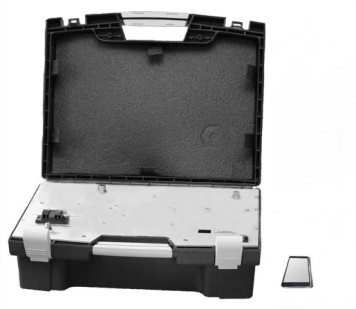

Установка поверочная ВПУ-Энерго М
исполнение заказное
Рисунок 1 – Общий вид установок поверочных ВПУ-Энерго М
Заводской номер наносится на маркировочную табличку, закрепленную на корпусе
установки, методом термопечати или лазерной гравировки или фотохимическим методом.
Пломбировка установок осуществляется с помощью самоклеящихся пломб со
знаком поверки или давлением на мастику, расположенную в пломбировочной чашечке
винта крепления. Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки представлены на рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки

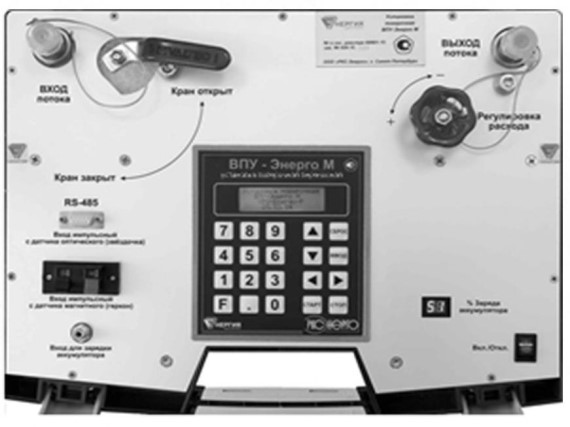

Место нанесения знака утверждения типа и заводского номера наносятся на маркировоч-
ную табличку, закрепленную на лицевой части панели, представлено на рисунке 3.
Лист № 3
Всего листов 6
Рисунок 3 – Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение установок встроенное и автономное.
Встроенное программное обеспечение установок предназначено для обработки
сигналов, выполнения математической обработки результатов измерений, обеспечения
взаимодействия с периферийными устройствами, хранения результатов измерений и их
вывода на устройства индикации, передачи на внешние устройства, защиты от
несанкционированного доступа к работе и данным установки.
Программноеобеспечениеустановоквстроенноевмикросхемысистемы
управления, сбора и обработки информации, не изменяемое и не считываемое.
Автономное программное обеспечение, установленное на смартфоны, планшеты и
т.п., предназначено для обработки массивов информации, обеспечивает связь с установкой.
Метрологические характеристики установок нормированы с учетом влияния
программного обеспечения.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Trial версии (идентификационный номер) ПО*
Значение
VPU-Energo-P
не ниже 17.04.20
Цифровой идентификатор ПО
–
* – конкретный номер версии указывается в формуляре на установку
Таблица 2 – Идентификационные данные автономного программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО*
Значение
РКС Энерго
не ниже 1.3
Цифровой идентификатор ПО
–
* – конкретный номер версии указывается в формуляре на установку
Лист № 4
Всего листов 6
от 0,005 до 10
Метрологические и технические характеристики
Значение
±0,2
2)
, ±0,5, ±0,75,
±1,0, ±1,5
от +5 до +90
± 0,4
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон измерений (воспроизведений) объемного (массового)
расхода, м³/ч (т/ч)
1)
Пределы допускаемой относительной погрешности (доверительные
границы суммарной погрешности) установки при измерении
(воспроизведении единиц) объема (массы) жидкости в потоке и
объемного (массового) расхода жидкости, %
1)
Диапазон измерений температуры жидкости установки, ℃
3)
Пределы допускаемой абсолютной погрешности при измерении
температуры жидкости, ℃
3)
1)
– конкретное значение указано в паспорте на установку;
2)
– для диапазона объемного (массового) расхода от 0,01 м³/ч (т/ч);
3)
– опционально.
Таблица 4 – Основные технические характеристики
Наименование характеристики
Номинальный диаметр поверяемых средств измерений
Измеряемая среда
Значение
от DN 4 до DN 25
жидкость
(вода водопроводная)
от +5 до +90
0,8
от 10 до 3600
220±22
от 3 до 24
50±1
10
от 0,1 до 300
120
250
260
200
350
400
Температура измеряемой среды, ℃
Избыточное давление измеряемой среды, МПа, не более
Диапазон измерений интервалов времени, с
Напряжение питания, В
– переменного тока
– постоянного тока
Частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Частота импульсов частотно-импульсного сигнала, Гц
Габаритные размеры заказного исполнения, мм, не более
– высота
– ширина
– длина
Габаритные размеры базового исполнения, мм, не более
– высота
– ширина
– длина
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность, %
– атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от 5 до 50
от 30 до 95
от 84 до 106
15
30000
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на лицевой части панели, методом
термопечати или лазерной гравировки или фотохимическим методом, и в верхней части по
центру титульного листа формуляра и руководства по эксплуатации типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Наименование
Установка поверочная
Формуляр
Руководство по эксплуатации
Методика поверки
Обозначение
ВПУ-Энерго М
РКЦП.407300.010 ФО
РКЦП.407300.010 РЭ
МП 1307-1-2021
Количество, шт.
1 шт.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Подготовка установки к использованию» руководства по эксплуатации
установок поверочных ВПУ-Энерго М.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным ВПУ-Энерго М
Приказ Росстандарта от 07.02.2018 № 256 об утверждении Государственной пове-
рочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 4213-010-38136191-20 (РКЦП.407300.010ТУ) «Установки поверочные ВПУ-
Энерго М. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «РКС-Энерго» (ООО «РКС-Энерго»)
ИНН 7839459447
Адрес: 188640, Ленинградская область, Всеволожский микрорайон, Всеволожское
городское поселение, г. Всеволожск, ш. Дорога Жизни, дом 4Б, помещение 1,2.
Телефон(факс): +7 (812) 334-55-50
Web-сайт: https://www.gk-energiya.com
E-mail: info@spbres.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии – филиал Феде-
ральногогосударственногоунитарногопредприятия«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР – филиал
ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
Е-mail:
Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.
Лист № 6
Всего листов 6
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19438-00 | Установки измерительные | ОЗНА-КВАНТ | ОАО "Акционерная Компания ОЗНА", г.Октябрьский | 1 год | Перейти |
| 19277-00 | Устройства для диагностирования и измерения углов установки осей и колес автомобиля | Dynaliner 326, Dynaliner 328, Geoliner 380 | Фирма "Hoffman Werkstatt-Technik GmbH", Германия | 1 год | Перейти |
| 33881-07 | Установки для поверки плотномеров | УПП-04 | ООО НПП "Мератест", г.Казань | 1 год | Перейти |
| 84032-21 | Система измерений количества и параметров нефти сырой мобильной установки сепарации нефти "МУСН-Эргинская" на Эргинском лицензионном участке Приобского месторождения | Обозначение отсутствует | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА - Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа | 1 год | Перейти |
| 44715-10 | Установки автоматизированные бесконтактного измерения геометрических параметров колесных пар локомотивов в движении | КОНЛОК | Нижегородское отделение ОАО "ВНИИЖТ", г.Нижний Новгород | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
