Номер госреестра:
83157-21
Наименование СИ:
Ротаметры
Обозначение типа:
BROOKS
Производитель:
Фирма "Brooks Instrument LLC.", США; Производственная площадка: "Brooks Instrument Kft", Венгрия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2053
Лист № 1
Регистрационный № 83157-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры BROOKS
Назначение средства измерений
Ротаметры BROOKS (далее - ротаметры) предназначены для измерений объёмного
расхода жидкостей и газов.
Описание средства измерений
Принцип действия ротаметров основан на измерении высоты подъема поплавка,
перемещающегося по конической,вертикальноустановленной трубкезасчет движения рабочей
среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной коническойизмерительной трубки, в которой свободно
перемещается вверх и вниз поплавок специальной формы (в зависимости от применения).
Измеряемая среда движется по трубке снизу вверх, вынуждая тем самым поплавок подняться на
определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы
действующиенапоплавок(силагравитации,выталкивающаясилаинапорпотока),уравновесились.
Положение поплавка передается на индикатор магнитным или индукционным способом.
Выпускаются следующие модификации ротаметров:
модель MT3750C торговой марки AR-MITE; модели МТ3809G и МТ3810G торговой
марки Brooks®.
MT3750C – имеют механическое отсчетное устройство стрелочного типа, которые могут
быть укомплектованы:
- индуктивными переключателями сигнализации предельных значений объемного
расхода;
- переключателями, изготовленными на базе герметичных магнитоуправляемых
контактов, сигнализации предельных значений объемного расхода (далее – герконовые
переключатели);
- преобразователем, имеющим выходной унифицированный аналоговый сигнал
постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных
HART для передачи измерительной информации во внешние измерительные системы;
МТ3809G – имеют механическое отсчетное устройство стрелочного типа, которые могут
быть укомплектованы:
- индуктивными переключателями сигнализации предельных значений объемного
расхода;
- преобразователем с или без индуктивных переключателей сигнализации предельных
значений объемного расхода, имеющим выходной унифицированный аналоговый сигнал
постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных
HART или Foundation Fieldbus для передачи измерительной информации во внешние
измерительные системы;
- преобразователем с или без индуктивных переключателей сигнализации предельных
значений объемного расхода, имеющим дисплей на базе жидких кристаллов (далее – дисплей),
выходной унифицированный аналоговый сигнал постоянного токаивыходнойцифровойсигнал
с использованием протокола передачи данных HART или Foundation Fieldbus для передачи
измерительной информации во внешние измерительные системы;
Лист № 2
Всего листов 8
г)д)
е)

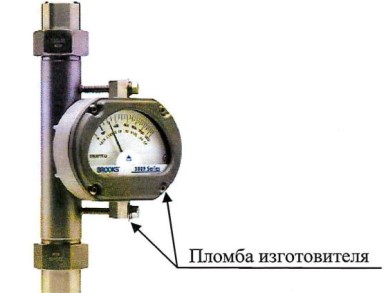

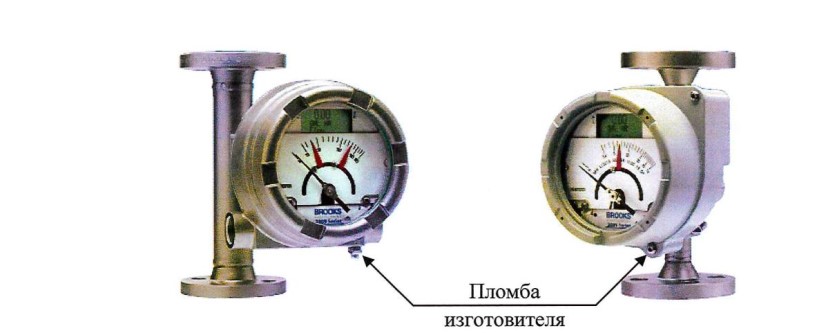

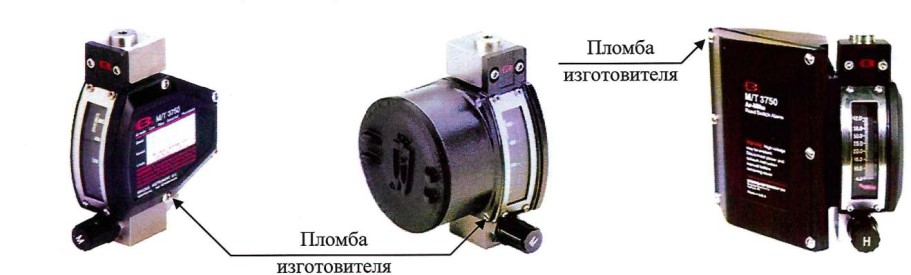

Рисунок 1 - Внешний вид ротаметров.
а) MT3750C только с механическим отсчетным устройством, б) MT3750C укомплектованный
преобразователемилииндуктивнымпереключателемсигнализации,в)MT3750C
укомплектованный герконовыми переключателями, г, е) МТ3809G, МТ3810G только с
механическим отсчетным устройством, д) МТ3809G укомплектованный преобразователем и
индуктивным переключателем сигнализации.
MT3810G – имеют механическое отсчетное устройство стрелочного типа. Детали
ротаметров изготовлены с коррозионно-устойчивым покрытием или из коррозионно-
устойчивых материалов. Детали расходомеров, соприкасающиеся с жидкостью, изготовлены из
материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего
диапазона температур.
В расходомере предусмотрено место пломбировки. Пломбировка расходомеров
осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки или при помощи
наклейки. Схема пломбировки указана на рисунке 1.
Место нанесения знак утверждения типа
а)б)в)
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически
значимую часть ПО и метрологически незначимую часть ПО нет.
ПО предназначено для: преобразования, обработки отображении на дисплее и передачи
измерительной информации об объемном расходе жидкости (газа) во внешние измерительные
системы.
Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и
измерительную информацию. Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Идентификационные данные
(признаки)
Номерверсии(идентификационный
номер) ПО
01.02 с преобразователями HART
Таблица 1 – Идентификационные данные программного обеспечения ротаметра.
Идентификационное наименование ПО
Значение
МТ3809G
Firmware 38XXG
V1.0.0 с преобразователями Foundation Fieldbus
Метрологические и технические характеристики
±2,5; ±4,0
±1,0
±1,0
от -50 до +204
9,9
от -30 до +150 (опция ETFE)
от -50 до +300 (Внутренняя
резьба)
от -50 до +420 (Наружная
резьба)
43,0
Таблица 2 - Метрологические характеристики ротаметров
Наименование характеристики
Модификации ротаметраMT3750C
Значение
MT3809GMT3810G
±1,6; ±2,5;
±4,0
±5,0
Пределы допускаемой приведенной к
максимальному расходу погрешности
измерений объёмного расхода,%
Пределы допускаемой основной
приведенной к максимальному значению
тока погрешности преобразования расхода
в значение выходного унифицированного
аналогового сигнала постоянного тока,%
Пределы допускаемой дополнительной
приведенной к максимальному значению
тока погрешности преобразования расхода
в значение выходного унифицированного
аналогового сигнала постоянного тока при
отклонении температуры окружающей
среды от 20 °С на каждые 10 °С, %
Параметры измеряемой среды:
температура, °С
давление измеряемой среды, не более,
МПа
Лист № 4
Всего листов 8
Таблица 3 - Метрологические характеристики модификации MT3750C
Типоразмер
ротаметра
3
Диапазон измерений объемного расхода*
жидкости, дм³/чгаза, дм³/ч
от 1,0 до 10,0от 33 до 330
Потеря давления при
Q
max
, кПа, не более
1,2
4 от 2,1 до 21,0
5 от 4,2 до 42,0
от 63 до 620 3,2
от 150 до 1300 3,8
6от 11,0 до 100,0от 310 до 31004,4
* Диапазоны измерений объемного расхода приведены:
для жидкостей - по воде при температуре 21,11 °С;
для газов - по воздуху при температуре 0 °С и абсолютном давлении 101,3 кПа.
Q
max
– максимальный расход
7
8
10
12
13
15
16
Таблица 4 - Метрологические характеристики модификаций МТ3809G, МТ3810G
ТипоразмерКод поплавкаВерхний предел диапазона измеренийПотеря давления
ротаметра объемного расхода*при Q
max
, кПа, не
жидкости, дм³/чгаза, м³/ч
более
1 2345
Материал поплавка – нержавеющая сталь 316L или титан
30100,351,2
40210,653,2
50421,403,8
Материал поплавка – нержавеющая сталь 316L
А
250,83,0
В**65
С
130
D**
200
А
250
В400
С
650
D
1000
А
1200
В 1500
С
2400
D
3500
А
4000
В 6000
С
8000
D
10000
А
6500
В 9500
С
12000
D
20000
А
20000
В 30000
С
40000
А
49000
В 70000
С
100000
2,1 3,0
3,9 3,0
6,1 3,5
8,5 4,5
12,0 5,5
19,0 6,0
35,013,0
31,0 6,0
51,0 7,0
68,0 8,5
100,015,5
100,0 5,0
150,0 6,0
240,015,0
340,030,0
160,0 5,0
260,0 6,0
330,010,0
650,030,0
640,011,0
900,014,0
1200,028,0
-16,0
-21,0
-30,0
Лист № 5
Всего листов 8
7
8
10
12
13
12345
материал поплавка — trial марки Hastelloy C-276
GA 110 3,7
***
2,5
GB 170 5,8
***
5,0
А
250 8,3
***
3,0
В 420 13,0
***
4,5
С
500 16,0
***
4,0
D
85030,0
***
13,0
материал поплавка — фторопласт-2 (ПВДФ/PVDF)
А
140045,0
***
4,5
В200063,0
***
10,6
С
240077,0
***
9,0
D
300095,0
***
13,0
А
300095,0
***
5,0
В4000 120,0
***
7,5
С
5000 150,0
***
8,5
D
6000 180,0
***
12,0
А
6000 180,0
***
9,5
В8000 250,0
***
12,5
С
12000 370,0
***
20,0
D
15000 470,0
***
22,05
Динамический диапазон расходов 1:10
* Верхние приделы диапазона измерений объемного расхода приведены:
для жидкостей - по воде при температуре 21,11 °С;
для газов - по воздуху при температуре 0 °С и абсолютном давлении 101,3 кПа.
**Минимальное рабочее избыточное давление 48 кПа.
***Минимальное рабочее избыточное давление 200 кПа.
от -50 до +65
от -29 до +65
Таблица 5 – Технические характеристики ротаметров моделей MT3750C
Наименование характеристикиЗначение
Выходные сигналы:
токовый, мАот 4 до 20
дискретный, л/имп 0,001; 1; 1000
Маркировка взрывозащиты
1Ex d IIC T6 Gb и/или Ex tb IIIC T85
°
С Db;
1Ex ia IIC T6 Gb и/или Ex ia IIIC T70°С Db
и/или Ex tb IIIC T70°С Db;
2Ex nA IIC T6 Gc
1Ex ia IIC T6 Gb и/или Ex ia IIIC T75°С Db;
от 8 до 28
от 8,0 до 15,5
30
Напряжение питания постоянного тока, В, для
ротаметров, укомплектованных:
а) преобразователем
б) индуктивными переключателями
г) герконовыми переключателями
Условия эксплуатации:
- температура окружающей среды, °С
- температура окружающей среды, °С для
ротаметров, укомплектованных
преобразователем, индуктивным или герконовым
переключателями
-относительная влажность при температуре 35 °С,
%, не более
-атмосферное давление, кПа
98
от 84,0 до 106.7
Лист № 6
Всего листов 8
Наименование характеристикиЗначение
Габаритные размеры (длина х ширина х высота),
мм, для ротаметров, укомплектованных:
- преобразователем,
- индуктивными переключателями
- герконовыми переключателями
Масса , кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
263 х 81 х 251
236 х 81 х 251
270 х 162 х 251
7,7
306600
10
Таблица 6 – Технические характеристики ротаметров моделей MT3809G, MT3810G
НаименованиеЗначение
характеристики
Выходные сигналы:
токовый, мАот 4 до 20
дискретный, литр/имп. 0,001; 1; 1000
Маркировка взрывозащиты 1Ex d IIC T6…T4 Gb X и/или Ex tb IIIC T85
°
С… T400°С Db X;
только для MT3809G 1Ex ia IIC T6…T4 Gb X и/или Ex ia IIIC T85
°
С… T135°С Db X;
1Ex ia IIC T6…T3 Gb X и/или Ex ia IIIC T85
°
С… T200°С Db X;
1Ex ia IIC T6…T2 Gb X и/или Ex ia IIIC T85
°
С… T300°С Db X;
2Ex ic IIC T6…T4 Gc X и/или Ex ic IIIC T85
°
С… T135°С Dc X;
2Ex ic IIC T6…T3 Gc X и/или Ex ic IIIC T85
°
С… T200°С Dc X;
2Ex ic IIC T6…T2 Gc X и/или Ex ic IIIC T85
°
С… T300°С Dc X;
2Ex nA IIC T6…T4 Gc X и/или Ex tc IIIC T85
°
С… T135°С Dc X;
2Ex nA IIC T6…T3 Gc X и/или Ex tc IIIC T85
°
С… T200°С Dc X;
2Ex nA IIC T6…T2 Gc X и/или Ex tc IIIC T85
°
С… T300°С Dc X;
1Ex ia IIC T4 Gb и/или Ex ia IIIC T135
°
С Db;
1Ex ia IIC T4…T3 Gb X и/или Ex ia IIIC T135
°
С… T200°С Db X;
1Ex ia IIC T4…T2 Gb X и/или Ex ia IIIC T135
°
С… T300°С Db X;
2Ex ic IIC T4 Gc и/или Ex ic IIIC T135
°
С Dc;
2Ex ic IIC T4…T3 Gc X и/или Ex ic IIIC T135
°
С… T200°С Dc X;
2Ex ic IIC T4…T2 Gc X и/или Ex ic IIIC T135
°
С… T300°С Dc X;
2Ex nA IIC T4 Gc и/или Ex tc IIIC T135
°
С Dc;
2Ex nA IIC T4…T3 Gc X и/или Ex tc IIIC T135
°
С… T200°С Dc X;
2Ex nA IIC T4…T2 Gc X и/или Ex tc IIIC T135
°
С… T300°С Dc X;
Напряжение питания
постоянного тока, В, для
ротаметров,
укомплектованных:
- преобразователемот 21 до 30
- преобразователем,
имеющим дисплейот 22,8 до 30,0
- индуктивными
переключателямиот 5 до 25
Условия эксплуатации:
- температура окружающей
среды, °Сот -50 до +65
- температура окружающей
среды, °С для ротаметров,
укомплектованных
преобразователем,от -29 до +65
индуктивным
-относительная влажность
при температуре 35 °С, %, не
более98
-атмосферное давление, кПаот 84,0 до 106.7
Лист № 7
Всего листов 8
НаименованиеЗначение
характеристики
Габаритные размеры, мм:
длина
ширина
высота
Масса , кг, не более
Средняя наработка на отказ, ч
218
165
350
46,7
1559280
Средняя наработка на отказ
для MT3809G
укомплектованного
преобразователем, ч1200120
Средний срок службы, лет 10
Знак утверждения типа
наносится на информационную табличку корпуса ротаметра методом аппликации и на титульные
листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Обозначение
Ротаметры BROOKS МТ3750С или
Ротаметры BROOKS МТ3809G и МТ3810G
Количество
1 шт.
1 экз.
Таблица 7
Наименование
Ротаметр BROOKS
Руководство по
эксплуатации
Паспорт
Методика поверки
МП 208-018-2021
1 экз.
1 шт. на партию
Сведения о методиках (методах) измерений
приведены в п. 3.1 руководств по эксплуатации «Ротаметры BROOKS МТ3750С» и «Ротаметры
BROOKS МТ3809G и МТ3810G»
Нормативные и технические документы, устанавливающие требования к ротаметрам
BROOKS
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости
при статических измерениях, массового и объемного расхода жидкости
Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной
схемы для средств измерений объёмного и массового расхода газов.
Техническая документация завода-изготовителя
Изготовитель
Фирма «Brooks Instrument LLC.», США
Адрес: 407 West Vine Street, 19440-0903, Hatfield, PA USA, P.O. Box 903
Производственная площадка:
«Brooks Instrument Kft», 8000, Szekesfehervar, Berenyi str, 72-100, Венгрия
Телефон/факс: +3622539646 /+3622539601,
Web-сайт: www.brooksinstrument.com
Лист № 8
Всего листов 8
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 41941-09 | Ротаметры | R/l | Фирма "La Tecnica Fluidi S.r.l.", Италия | 5 лет | Перейти |
| 62302-15 | Ротаметры | RI.132.12541 | Фирма "SUN-O-SUB ITALIA S.R.L.", Италия | 1 год | Перейти |
| 21596-01 | Ротаметры специальные для бумагоделательных машин | РСБК | ООО "Измерительные системы. Метрология", р.п.Шатки | 3 года | Перейти |
| 19326-00 | Ротаметры с местными показаниями | РМ | ООО "Шатковский завод "Приборостроитель", р.п.Шатки | 5 лет | Перейти |
| 5264-76 | Ротаметры специальные для бумагоделательных машин | РСБ | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 2 года (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
