Счетчики электрической энергии однофазные серии РиМ 189, ГРСИ 83137-21
Номер госреестра:
83137-21
Наименование СИ:
Счетчики электрической энергии однофазные
Обозначение типа:
серии РиМ 189
Производитель:
Общество с ограниченной ответственностью "РИМ-РУС" (ООО "РИМ-РУС"), г. Рязань
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2053
Лист № 1
Регистрационный № 83137-21Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные серии РиМ 189
Назначение средства измерений
Счетчики электрической энергии однофазные серии РиМ 189 (далее – счетчики)
предназначены для измерений (в зависимости от модификации) активной и реактивной
электрической энергии;мощности (активной,реактивной,полной) воднофазныхдвухпроводных
электрических цепях переменного тока промышленной частоты; среднеквадратического
значения фазного напряжения, среднеквадратического значения тока фазного провода,
среднеквадратического значения тока нулевого провода, частоты сети, коэффициента мощности
cos φ, коэффициента реактивной мощности tg φ, удельной энергии потерь в линии.
Счетчики определяют показатели качества электрической энергии по ГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S: установившееся отклонение напряжения основной частоты δUу,
отрицательное δU
(–)
и положительное δU
(+)
отклонения напряжения, отклонение частоты Δf.
Описание средства измерений
Принцип действия счетчиков основан на цифровой обработке аналоговых входных
сигналов токов и напряжения при помощи специализированной микросхемы со встроенными
аналого-цифровым преобразователем (далее
–
АЦП). Остальные параметры, измеряемые
счетчиком, определяются расчетным путем по измеренным значениям тока, напряжения и
частоты сети.
Счетчики выпускаются в следующих модификациях: РиМ 189.21, РиМ 189.22, РиМ
189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.
Счетчики отличаются наличием устройства коммутации нагрузки (далее – УКН),
наличием приемника сигналов глобальных навигационных спутниковых систем (далее – ГНСС),
возможностью замены резервного элемента питания часов реального времени (далее – ЧРВ),
наличием гальванически развязанных резидентных интерфейсов, возможностью установки
коммуникатора для расширения функциональных возможностей интерфейсов счетчиков и
наличием дополнительного датчикатока нулевого провода (далее – ДДТ).
Счетчики выполнены в виде единого корпуса с несколькими отсеками: отсек для
установки контроллера счетчика, отсек для установки ДДТ, коммуникатора или другого
устройства.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр,
наносится на наклейку типографским способом в месте, указанном на рисунке 1.
Знак поверки наносится в виде оттиска клеймаповерителя на пломбу корпуса счетчиков
и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Общий вид счетчиков и место знака утверждения типа представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 9
Рисунок 1 – Общий вид счетчиков

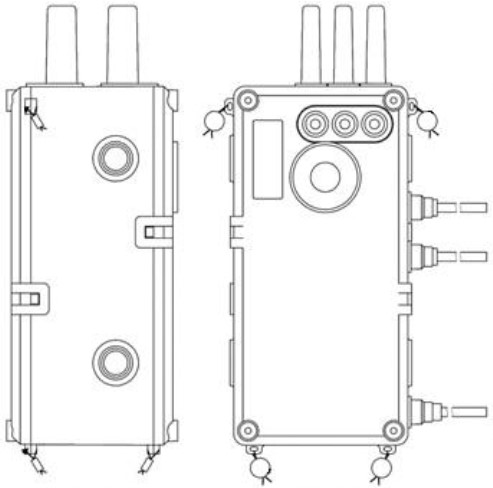

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Место
установки
контрольной
пломбы
Место
установки
контрольной
пломбы
Место
нанесения
знака поверки
Место
нанесения
знака поверки
Место нанесения
знака утверждения
типа
Место нанесения
заводского номера
Лист № 3
Всего листов 9
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее – ПО), записанное в
микроконтроллере счетчика.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
счетчиков и измерительную информацию.
Исполнения счетчиков
Идентификационное наименование ПО
Не ниже v4.00
Цифровой идентификатор ПО
16 81 2C 43 D5 E9 C3 E2
89 34 65 75 62 3A 11 95
5A 50 99 ED 95 EE D1 F9
F8 BF EF B7 15 8F 20 67
MD5
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)Значение
РиМ 189.21, РиМ 189.23,
РиМ 189.25, РиМ 189.27
РиМ 189.22, РиМ 189.24,
РиМ 189.26, РиМ 189.28
РМ18921
ВНКЛ.411152.088 ПО
РМ18922
ВНКЛ.411152.088–01 ПО
Номер версии(идентификационный
номер ПО)
Алгоритмвычисленияцифрового
идентификатора ПО
Метрологические и технические характеристики
Значение
1
1
5
100
230
50
от 198 до 253
от 140 до 280
от 0 до 400
Таблица 2 – Метрологические характеристики
Наименование характеристики
Класс точности:
- при измерении активной энергии согласно ГОСТ 31819.21
- при измерении реактивной энергии согласно ГОСТ 31819.23
Базовый ток, А
Максимальный ток, А
Номинальное напряжение, В
Номинальная частота, Гц
Установленный рабочий диапазон напряжений, В
Расширенный рабочий диапазон напряжений, В
Предельный рабочий диапазон напряжений, В
Пределыдопускаемойосновнойпогрешности,вызываемой
изменением тока, при измерении активной мощности
1)
, %
0,05I
б
≤ I < 0,10I
б
, cos φ = 1,00
0,10I
б
≤ I ≤ I
макс
, cos φ = 1,00
0,10I
б
≤ I < 0,20I
б
, cos φ = 0,50 инд
0,10I
б
≤ I < 0,20I
б
, cos φ = 0,80 емк
0,20I
б
≤ I ≤ I
макс
, cos φ = 0,50 инд
0,20I
б
≤ I ≤ I
макс
, cos φ = 0,80 емк
±1,5
±1,0
±1,5
±1,5
±1,0
±1,0
Лист № 4
Всего листов 9
Значение
±1,5
±1,0
±1,5
±1,0
±1,5
±1,5
±1,0
±1,5
±1,5
±1,0
±1,0
±1,5
±1,0
±1,5
±1,0
±1,5
±2,0
±3,0
±2,5
±2,0
±1,5
±1,0
±1,5
±1,5
±1,0
±1,0
Продолжение таблицы 2
Наименование характеристики
Пределыдопускаемойосновнойпогрешности,вызываемой
изменением тока, при измерении реактивной мощности
1)
, %
0,05I
б
≤ I < 0,10I
б
, sin φ = 1,00
0,10I
б
≤ I ≤ I
макс
, sin φ = 1,00
0,10I
б
≤ I <0,20I
б
, sin φ = 0,50 (инд, емк)
0,20I
б
≤ I ≤ I
макс
, sin φ = 0,50 (инд, емк)
0,20I
б
≤ I ≤ I
макс
, sin φ = 0,25 (инд, емк)
Пределыдопускаемойосновнойпогрешности,вызываемой
изменением тока, при измерении активной энергии
1),2)
, % при:
0,05I
б
≤ I < 0,10I
б
, cos φ = 1,00
0,10I
б
≤ I ≤ I
макс
, cos φ = 1,00
0,10I
б
≤ I < 0,20I
б
, cos φ = 0,50 инд
0,10I
б
≤ I < 0,20I
б
, cos φ = 0,80 емк
0,20I
б
≤ I ≤ I
макс
, cos φ = 0,50 инд
0,20I
б
≤ I ≤ I
макс
, cos φ = 0,80 емк
Пределыдопускаемойосновнойпогрешности,вызываемой
изменением тока, при измерении реактивной энергии
1),2)
, % при:
0,05I
б
≤ I < 0,10I
б
, sin φ = 1,00
0,10I
б
≤ I ≤ I
макс
, sin φ = 1,00
0,10I
б
≤ I < 0,20I
б
, sin φ = 0,50 (инд, емк)
0,20I
б
≤ I ≤ I
макс
, sin φ = 0,50 (инд, емк)
0,20I
б
≤ I ≤ I
макс
, sin φ = 0,25 (инд, емк)
Пределы допускаемой основной относительной погрешности при
измерении полной мощности
1),3)
, %
Пределы допускаемой основной относительной погрешности при
измерении коэффициента мощности cos φ
1),3)
, %
Пределы допускаемой основной относительной погрешности при
измерении коэффициента реактивной мощности tg φ
1),3)
, %, в
диапазоне:
0,2I
б
≤ I < 1,0I
б
1,0I
б
≤ I ≤ I
макс
Пределы погрешностиприизмерении средней активноймощностина
программируемом интервале Р
инт
, максимальной средней активной
мощности на программируемом интервале Р
инт
макс, максимальной
средней активной мощности на расчетный день и час Р
рдч
, %, при:
0,05Iб ≤ I < 0,10Iб, cos φ =1,00
0,10Iб ≤ I ≤ I
макс
, cos φ = 1,00
0,10Iб ≤ I < 0,20I
б
, cos φ =0,50 инд
0,10Iб ≤ I < 0,20I
б
, cos φ = 0,80 емк
0,20Iб ≤ I ≤ I
макс
, cos φ =0,50 инд
0,20Iб ≤ I ≤ I
макс
, cos φ = 0,80 емк
Пределы допускаемой относительной погрешности при измерении
среднеквадратического значения тока фазного провода δI
ф
, %, в
диапазоне 0,1Iб ≤ I ≤ Trial
±0,5
Лист № 5
Всего листов 9
Значение
±0,5
4)
±0,5
±0,7
±1,0
±0,7
±1,0
±0,7
±1,0
±0,7
±1,0
±0,5
±0,03
±0,03
±5
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой относительной погрешности при измерении
среднеквадратического значения тока нулевого провода δI
N
, %, в
диапазоне 0,1Iб ≤ I ≤ I
макс
Пределы допускаемой относительной погрешности при измерении
среднеквадратическогозначенияфазногонапряжения,%,в
диапазоне от 140 до 280 В
Пределы дополнительной погрешности при измерении активной
энергии, вызываемой изменением напряжения в установленном
рабочем диапазоне
1),2)
, %, при:
0,86U
н
≤ U ≤ 1,10U
н
, cos φ = 1,00
0,86U
н
≤ U ≤ 1,10U
н
, cos φ = 0,50 инд
Пределы дополнительной погрешности при измерении реактивной
энергии, вызываемой изменением напряжения в установленном
рабочем диапазоне
1),2)
, %, при:
0,86U
н
≤ U ≤ 1,10U
н
, sin φ =1,00
0,86U
н
≤ U ≤ 1,10U
н
, sin φ = 0,50 инд
Пределы дополнительной погрешности при измерении активной
энергии, вызываемой изменением напряжения в расширенном
рабочем диапазоне
1),2)
, %, при:
от 140 до 280 В, cos φ = 1,00
от 140 до 280 В, cos φ = 0,50 инд
Пределы дополнительной погрешности при измерении реактивной
энергии, вызываемой изменением напряжения в расширенном
рабочем диапазоне
1),2)
, %, при:
от 140 до 280 В, sin φ =1,00
от 140 до 280 В, sin φ = 0,50 инд
Пределы допускаемой относительной погрешности при измерении
установившегося отклонения напряжения основной частоты δU
y
, %,
в диапазоне значений от -30 до +50 от U
н
, В
Пределы абсолютной погрешности при измерении отклонения
частоты, Гц
Пределы допускаемой абсолютной погрешности при измерении
частоты сети Δf, Гц, в диапазоне значений от 42,5 до 57,5 Гц
Пределы допускаемой абсолютной погрешности при измерении
температуры внутри корпуса счетчика
3)
, °С, в диапазоне температур
от - 45 до + 85 °С
Средний температурный коэффициент при измерении активной
энергии, %/К, при:
cos φ = 1,00
cos φ = 0,50 инд
cos φ = 0,80 емк
±0,05
±0,07
±0,07
Лист № 6
Всего листов 9
Значение
±0,05
±0,07
±0,07
±0,07
±0,07
±1,0
±0,5
20
4000
Продолжение таблицы 2
Наименование характеристики
Средний температурный коэффициент при измерении реактивной
энергии, %/К, при:
sin φ = 1,00
sin φ = 0,50 инд
sin φ = 0,50 емк
sin φ = 0,25 инд
sin φ = 0,25 емк
Пределы допускаемой относительной погрешности при измерении
удельной энергии потерь в цепи тока
1),3)
, %, в диапазоне
0,1I
б
≤ I ≤ I
макс
Суточный ход (точность хода ЧРВ) при нормальных условиях в
отсутствии внешней синхронизации и ГНСС за сутки, с, не более
Стартовый ток при измерении активной и реактивной энергий, мА
Постоянная счетчика, имп./(кВт·ч) [имп./(квар·ч)]
Нормальные условия измерений:
- температура окружающей среды, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +21 до +25
от 30 до 80
от 70,0 до106,7
___________________
1)
– для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28. В случае превышения
тока в нулевом проводе над током в фазном проводе режим измерения параметров
программируется на учет по нулевому проводу;
2)
– расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23;
3)
– для технического учета;
4)
– для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28
Значение
0,1
10
1,5
5
60
16
8
нет
есть (100)
нет
есть
Таблица 3 – Основные технические характеристики
Наименование характеристики
Полная потребляемая мощность в цепи тока, В·А
Полная потребляемая мощность в цепи напряжения, В·А
Активная потребляемая мощность в цепи напряжения, Вт
Время начального запуска, с, не более
Срок энергетической автономности хода ЧРВ
- без резервного элемента питания ЧРВ, ч, не менее
- с резервным элементом питания ЧРВ, лет, не менее
Количество тарифов
Наличие УКН (коммутируемый ток, А):
- для РиМ 189.21, РиМ 189.23, РиМ 189.25, РиМ 189.27
- для РиМ 189.22, РиМ 189.24, РиМ 189.26, РиМ 189.28
Наличие ГНСС:
- для РиМ 189.21, РиМ 189.22, РиМ 189.25, РиМ 189.26
- для РиМ 189.23, РиМ 189.24, РиМ 189.27, РиМ 189.28
Измерение тока в нулевом проводе:
- для РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24
- для РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28
нет
есть
Лист № 7
Всего листов 9
Значение
40
250
180
100
1
Продолжение таблицы 3
Наименование характеристики
Время сохранения данных, лет, не менее
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС:
а) установленный рабочий диапазон
б) предельный рабочий диапазон
- относительная влажность воздуха при +35 (25) ºС, %,
- атмосферное давление, кПа
Исполнение и категория по ГОСТ 15150-69
Средняя наработка на отказ, ч, не менее
Средний срок службы Т
сл
, лет, не менее
от -45 до +60
от -45 до +70
95 (100)
от 70,0 до 106,7
У1**
220 000
30
Измеряемая величина
В10 / 10
Таблица 4 – Перечень измеряемых величин и цена единиц разрядов измеряемых величин
ОсновнаяЦена единицы старшего/
единицамладшего разряда
2)
Активная энергиякВт·ч 10
5
/ 10
-2
Реактивная энергияквар·ч 10
5
/ 10
-2
Удельная энергия потерь в цепи тока
1)
кА
2
·ч 10
5
/ 10
-2
Активная мощностькВт 10
2
/ 10
-4
Реактивная мощностьквар 10
2
/ 10
-4
Полная мощностькВ·А 10
2
/ 10
-4
Ток, среднеквадратическое (действующее) значениеА10
2
/ 10
-3
Напряжение, среднеквадратическое (действующее)
2-2
значение
Частота сетиГц10
1
/ 10
-3
Коэффициент реактивной мощности цепи tg φ
1)
безразм.10
3
/ 10
-3
Коэффициент мощности cos φбезразм.10
0
/ 10
-3
Температура внутри корпуса счетчика°С10
1
/ 10
-2
___________________
1)
– на дисплей ДД (дисплея дистанционного) не выводится;
2)
– при выводе на дисплей ДД и по всем интерфейсам
Знак утверждения типа
наносится на корпус счетчиков методом шелкографии или другим способом, не ухудшающим
качество знака и на титульных листах эксплуатационной документации, печатным способом.
Лист № 8
Всего листов 9
Комплектность средства измерений
1 шт.
Паспорт1 экз.
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Счетчик электрической энергии однофазный РиМ 189
(однаиз модификаций)в упаковке
ВНКЛ.411152.088–02 ПС;
ВНКЛ.411152.088–03 ПС
Дисплей дистанционный РиМ040.05
1)
Коммуникатор
1)
Комплект монтажныхчастей
1)
1 компл.
СервисноеПО
2),3),4),5),6)
Методикаповерки
3), 6), 8)
1 экз.
Руководство по эксплуатации
2), 6)
ВНКЛ.411152.051–02РЭ1 экз.
Терминал мобильныйРиМ099.01
7)
ВНКЛ.426487.030
Устройствопроверки ИСК
5), 7)
ВНКЛ.411724.281–03
Руководство помонтажусчетчиков наопоруВЛ
4), 6)
ВНКЛ.410106.007Д
Счетчикиэлектрическойэнергии.Требования к СТО 34.01–5.1–006–2017
информационной моделиобменаданными
5), 6)
___________________
1)
– счетчики по требованию заказчика могут комплектоваться:
– ДД РиМ 040.05 ТУ 4200–039–11821941–2009;
– коммуникатором РиМ 090.04 или др. Номенклатуру коммуникаторов см. Руководство
по эксплуатации;
– комплектом монтажных частей.
Номенклатура комплекта поставки – количество поставляемых зажимов и исполнение ДД
– по требованию заказчика, подробнее см. руководство по эксплуатации.
2)
– поставляется по требованию организаций, производящих ремонт и эксплуатацию
счетчиков;
3)
– поставляется по требованию организаций для поверки счетчиков;
4)
– поставляется по требованию организаций, производящих монтаж счетчиков;
5)
– поставляется по требованиюорганизаций, производящих экплуатацию счетчиков в составе АС
и сиcтемныхинтеграторов;
6)
– поставляется на электронном носителе или доступно на сайте https://www.ao-rim.ru/;
7)
– поставляется по отдельному заказу;
8)
– подробнее см. руководство по эксплуатации
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии однофазным РиМ 189
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии
Лист № 9
Всего листов 9
ГОСТ 32144-2013Электрическаяэнергия.Совместимостьтехнических средств
электромагнитная. Нормы качества электрической энергии в системах электроснабженияобщего
назначения
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость
технических средств электромагнитная. Методы измерений показателей качества электрической
энергии
ТУ 4228–062–11821941–2013 Счетчики электрической энергии однофазные серии
РиМ 189. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «РИМ–РУС» (ООО «РИМ–РУС»)
ИНН 4802001260
Адрес: 390037, г. Рязань, ул. Большая, д. 100, помещение Н7
Телефон: +7 (4912) 202-232
E-mail: info@rim-rus.ru
Web-сайт: рим-рус.рф
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.
Тел. + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26918-04 | Счетчики аэрозольных частиц | АЗ-10 | ЗАО НПО "Эко-Интех", г.Москва | 1 год | Перейти |
| 39583-08 | Счетчики электрической энергии многофункциональные | Ресурс-Е4 | ООО НПП "Энерготехника", г.Пенза | 4 года | Перейти |
| 24860-11 | Счетчики холодной воды и горячей воды крыльчатые | EV-AM (холодной воды) и EV-AM1 (горячей воды) | Фирма "ENBRA, a.s.", Чехия | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 34194-14 | Счетчики электрической энергии трехфазные электронные | ВЕКТОР-3 | ООО "Петербургский завод измерительных приборов" (СПб ЗИП), г.С.-Петербург | 16 лет | Перейти |
| 61928-15 | Счетчики газа | Гранд ТК(М) | ООО НПО "Турбулентность-Дон", г.Ростов-на-Дону | 10 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
