УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2053
Лист № 1
Регистрационный № 83136-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тензоусилители ВС-339
Назначение средства измерений
Тензоусилители ВС-339 (далее по тексту - усилители) предназначены для усиления
измерительных сигналов от тензорезистивных датчиков с заданным коэффициентом усиления.
Описание средства измерений
Принцип действия усилителей основан на преобразовании (усилении) сигналов малой
амплитуды, поступающих от первичных преобразователей (тензорезисторов, тензодатчиков и
т.д.,) с заданным коэффициентом усиления по напряжению.
Для работы с датчиками с разными коэффициентами преобразования в усилителях
предусмотрена возможностьизменения(нормирования)коэффициентапреобразования
нормализованного значения выходного напряжения. Для компенсации постоянного смещения
(начального разбаланса тензомоста или тензодатчика), приведенного ко входу, предусмотрен
алгоритм автоматической подстройки.
Конструктивно усилители представляют собоймоноблоксвнешним источником питания.
Усилители имеют 4 независимых канала с дифференциальным входом и индивидуальной
настройкой параметров. Каждый канал имеет ФНЧ, снижающий уровень шума вне полосы
рабочих частот. Для контроля режимов работы усилители имеют набор кнопок управления и
светодиодных индикаторов на передней панели. Также, предусмотрена возможность управления
режимами работы усилителя через стандартные интерфейсы USB и Ethernet с помощью утилиты
для ПК.
Внешний вид передней панели усилителей и место нанесения знака утверждения типа
представлены на рисунке 1. Внешний вид задней панели усилителей и места для пломбировки и
нанесения заводского номера представлены на рисунке 2. Защита от несанкционированного
доступа предусмотрена в виде разрывных наклеек, закрывающих винты крепления и
соединяющих заднюю панель усилителей с верхней и нижней частями корпуса.

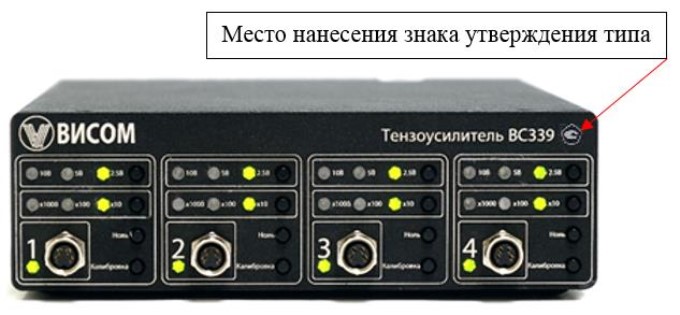

Рисунок 1 - Внешний вид передней панели усилителя
Лист № 2
Всего листов 4

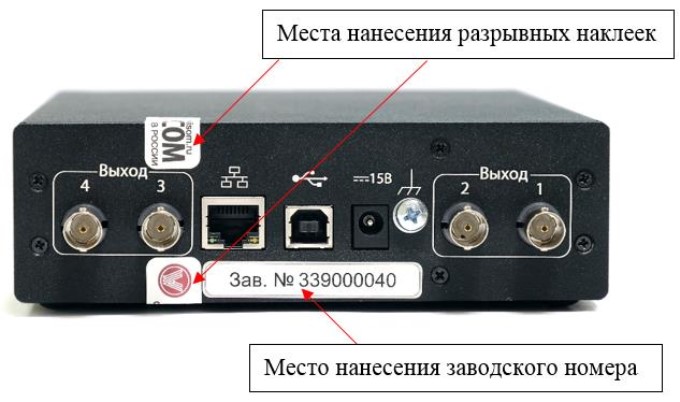

Рисунок 2 - Внешний вид задней панели усилителя
Значение
±1
±0,1
±0,25
Программное обеспечение
Конструкцияусилителейисключаетвозможностьнесанкционированноговлиянияна
программное обеспечение усилителей и измерительную информацию.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Параметр
Диапазон входного напряжения, мВ
Коэффициент усиления по напряжению
Диапазон выходного напряжения, В
±1000±100±10
10 100 1000
±10
Диапазон рабочих частот, Гц
от 0 до 20 000 Гц
Пределдопустимойотносительнойпогрешности
коэффициента усиления на частоте 1000 Гц, %
Неравномерностьчастотнойхарактеристикивыходного
сигналав диапазонерабочихчастот, относительно значения на
частоте 1000 Гц, дБ
Напряжение питания тензорезистивной цепи, В
2,5; 5; 10
Предел допустимой относительной погрешности установки
напряжения питания тензорезистивной цепи, %
Максимальный ток тензорезистивной цепи, мА
Количество каналов, шт.
Тип входов
50
4
Дифференциальный
Лист № 3
Всего листов 4
Значение
Таблица 2 – Основные технические характеристики
Параметр
Напряжение питания постоянного тока от внешний AC-DC
адаптер усилителя, В
Потребляемая мощность, ВА, не более
Диапазон рабочих температур, °С
Габаритные размеры (высота х ширина х длина), мм, не более
Вес, кг, не более
15
10
от +5 до +40
50х150х230
0,7
Знак утверждения типа
наносится на переднюю панель усилителя лазерной гравировки или с помощью самоклеящейся
пленки и на титульные листы эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность усилителя
Наименование
Тензоусилители ВС-339
ПО VisTenzo
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
ВАПМ.339.00.00
VisTenzo
ВАПМ.339.00.00 РЭ
ВАПМ.339.00.00 ПС
ВАПМ.339.00.00МП
Кол-во, шт.
1
1
1
1
1
Сведения о методиках (методах) измерений
приведены в разделе 4 Руководства по эксплуатации ВАПМ.339.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к тензоусилителям
ВС-339
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 № 1053 «Об утверждении государственной поверочной схемы для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-1
до 2·10
9
Гц»
ВАПМ.339.00.00 ТУ «Технические условия «Тензоусилители ВС-339».
Изготовитель
Общество с ограниченной ответственностью «Висом» (ООО «Висом»)
ИНН 6730080673
Юридический адрес: 214013, г. Смоленск, ул. Воробьева, 13
Почтовый адрес: 214013, г. Смоленск, Энергетический проезд, 1В
Телефон/факс: +7(4812) 618076
http://www.visom.ru
e-mail: contact@visom.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное
агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д.2, стр. 11
Телефон (факс): +7(495) 737-67-19
E-mail:
Аттестат аккредитации ООО «КИА» на право проведения испытаний средств измерений
в целях утверждения типа № RA.RU.310671 выдан 22.05.2015 г.
Лист № 4
Всего листов 4
