Номер госреестра:
83131-21
Наименование СИ:
Газоанализаторы
Обозначение типа:
SERVOPRO
Производитель:
Фирма "Servomex Group Limited", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2053
Лист № 1
Регистрационный № 83131-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы SERVOPRO
Назначение средства измерений
Газоанализаторы SERVOPRO предназначены для измерений объёмной доли метана
(CH
4
), оксида углерода (CO), диоксида углерода (CO
2
), закиси азота (N
2
O), оксида азота
(NO), кислорода (O
2
), диоксида серы (SO
2
), температуры точки росы в газовых смесях.
Описание средства измерений
К газоанализаторам SERVOPRO относятся газоанализаторы SERVOPRO 4900
Multigas, SERVOPRO MultiЕxact 4100, SERVOPRO MonoExact DF310E, SERVOPRO
MonoExact DF150Е (далее - газоанализаторы).
Принцип действия газоанализаторов основан на фотометрическом, кулонометриче-
ском, электрохимическом, твёрдоэлектролитном и собрционном методах, а также методе,
использующем парамагнитные свойства кислорода.
Фотометрический метод основан на измерении интенсивности поглощения ИК-из-
лучения компонентами анализируемой среды.Фотометрический методприменяется для из-
мерений содержания СО, СО
2
, SО
2
, N
2
О, NO, СН
4
.
Для определения содержания кислорода используется метод, основанный на его па-
рамагнитных свойствах, электрохимический твердоэлектролитный (на основе оксида цир-
кония) и кулонометрический метод.
Для определения температуры точки росы используется сорбционный метод.
Газоанализаторы SERVOPRO 4900 Multigas и SERVOPRO MultiЕxact 4100 выпол-
нены в виде единого блока, включающего первичныепреобразователи(ячейки) и электрон-
ный модуль с дисплеем и клавиатурой. В газоанализаторах SERVOPRO 4900 Multigas
и SERVOPRO MultiЕxact 4100 устанавливают до четырёх первичных преобразователей.
Газоанализаторы SERVOPRO MonoExact DF310E и SERVOPRO MonoExact DF150Е
выполнены в виде единого блока с дисплеем и клавиатурой.
Газоанализаторы SERVOPRO 4900 Multigas комплектуют преобразователями для
измерения содержания кислорода, оксида углерода, диоксида углерода, метана, оксида
азота, закиси азота и оксида серы в газовых смесях.
Газоанализаторы SERVOPRO MultiЕxact 4100 комплектуют преобразователями пре-
образователямидля измерения содержания кислорода,оксидауглерода, диоксидауглерода,
метана, закиси азота и температуры точки росы в газовых смесях. Преобразователи кисло-
рода могут иметь дваисполнения: стандартноеи термостатированное.Термостатированное
исполнение обеспечивает более высокую точность измерения.
Газоанализаторы SERVOPRO MonoExact DF310E и SERVOPRO MonoExact DF150Е
комплектуют кулонометрическими преобразователями для измерения содержания кисло-
рода.
Лист № 2
Всего листов 8
Измерения содержания компонентов в анализируемых газовых смесях прово-
дятся непрерывнов автоматическом режиме. Работойгазоанализаторов управляет встро-
енный микропроцессор. Настроечные параметры и результат измерения отображаются
на цветном сенсорном дисплее.
В газоанализаторах SERVOPRO 4900 Multigas и SERVOPRO MultiЕxact 4100
устанавливают до тридцати двух порогов срабатывания встроенной сигнализации при
контроле текущего значения каждого измеряемого компонента газовой смеси. В газо-
анализаторах SERVOPRO MonoExact DF310E устанавливают до восьми порогов сраба-
тывания встроенной сигнализации при контроле текущего значения.
В газоанализаторах SERVOPRO MonoExact DF150Е устанавливают до двух по-
рогов срабатывания встроенной сигнализации при контроле текущего значения.
Для обмена данными с системами управления в газоанализаторах SERVOPRO
4900 Multigas и SERVOPRO MultiЕxact 4100 предусмотрены аналоговые (4…20 мА,
0…10 В), цифровые(RS232, RS485,RS232 &RS 485 Combo, ModbusRDU, Profibus) и ре-
лейные (типа сухой контакт) выходы.
Для интеграции с системами управления в газоанализаторах SERVOPRO
MonoExact DF310E и SERVOPRO MonoExact DF150Е предусмотрены аналоговые
(4…20 мА), цифровые (RS232, RS485) и релейные (типа сухой контакт) выходы.
Газоанализаторы устанавливают на стол, либо в стандартную 19’’ стойку
или шкаф.
.

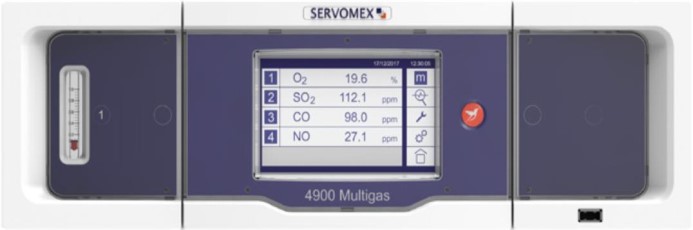

Рисунок 1. Внешний вид газоанализаторов SERVOPRO 4900 Multigas.

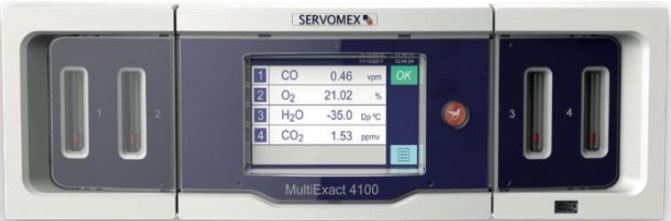

Рисунок 2. Внешний вид газоанализаторов SERVOPRO MultiЕxact 4100.
Лист № 3
Всего листов 8
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных
и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО
СИ и измерительную информацию.
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
2-1-4.ifs
Номер версии (идентификационный номер) ПО
Не ниже 2.1.4
Цифровой идентификатор ПО
-
Таблица 1 - Идентификационные данные программного обеспечения

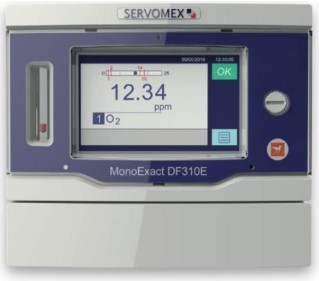

Рисунок 3. Внешний вид газоанализаторов SERVOPRO MonoExact DF310E.

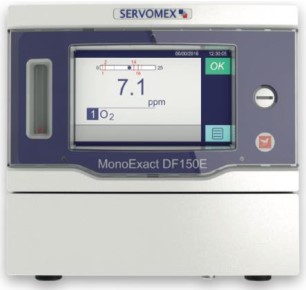

Рисунок 4. Внешний вид газоанализаторов SERVOPRO MonoExact DF150Е.
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики газоанализаторов SERVOPRO 4900
Multigas
АнализируемыйМетод измеренийДиапазон измеренийПределы допускае-
компонент объемной долимых значений по-
грешности, приве-
денной к верхнему
значению диапазона
измерений, %
Метан (CH
4
)фотометрическийот 0 до 50 млн
-1
±8
Оксид углерода
(CO)
фотометрический
Диоксид углерода
(CO
2
)
фотометрический
Закись азота (N
2
O)
Оксид азота (NO)
фотометрический
фотометрический
Кислород (O
2
)
парамагнитный
Диоксид серы
(SO
2
)
фотометрический
от 0 до 100 млн
-1
±6
от 0 до 500 млн
-1
±5
от 0 до 1000 млн
-1
±5
от 0 до 50 млн
-1
±5
от 0 до 100 млн
-1
±5
от 0 до 200 млн
-1
±5
от 0 до 500 млн
-1
±5
от 0 до 1000 млн
-1
±5
от 0 до 3000 млн
-1
±3
от 0 до 5000 млн
-1
±3
от 0 до 1 % ±2
от 0 до 2,5 % ±2
от 0 до 10 % ±2
от 0 до 2500 млн
-1
±3
от 0 до 5000 млн
-1
±3
от 0 до 1 % ±3
от 0 до 2,5 % ±2
от 0 до 5 % ±2
от 0 до 10 % ±2
от 0 до 25 % ±1,2
от 0 до 50 % ±0,8
от 0 до 100 % ±0,4
от 0 до 500 млн
-1
±8
от 0 до 1000 млн
-1
±5
от 0 до 2000 млн
-1
±3
от 0 до 1 % ±3
от 0 до 5 %±2
от 0 до 10 %±2
от 0 до 25 % ±1,2
от 0 до 100 млн
-1
±5
от 0 до 500 млн
-1
±5
от 0 до 1000 млн
-1
±5
от 0 до 2500 млн
-1
±3
от 0 до 10000 млн
-1
±3
Лист № 5
Всего листов 8
Таблица 3 - Метрологические характеристики газоанализаторов SERVOPRO
MultiExact 4100
ОпределяемыйМетод измеренийДиапазон измерений Пределы допускаемых
компонент газо- значений погрешности,
вой смеси приведенной к верх-
нему значению диапа-
зона измерений, %
Метан (CH
4
)фотометрическийот 0 до 50 млн
-1
±8
Оксид углерода
(CO)
фотометрический
Диоксид угле-
рода (CO
2
)
фотометрический
фотометрический
Закись азота
(N
2
O)
Кислород (O
2
)
от 0 до 500 млн
-1
±5
от 0 до 10 млн
-1
±8
от 0 до 50 млн
-1
±5
от 0 до 500 млн
-1
±5
от 0 до 1 % ±2
от 0 до 2,5 % ±2
от 0 до 10 % ±2
от 0 до 5 млн
-1
±8
от 0 до 50 млн
-1
±5
от 0 до 100 млн
-1
±5
от 0 до 500 млн
-1
±5
от 0 до 2500 млн
-1
±3
от 0 до 5000 млн
-1
±3
от 0 до 1 % ±3
от 0 до 2,5 % ±2
от 0 до 5 % ±2
от 0 до 10 % ±2
от 0 до 25 % ±1,2
от 0 до 50 % ±0,8
от 0 до 100 % ±0,4
от 0 до 50 млн
-1
±8
от 0 до 500 млн
-1
±8
от 0 до 10 млн
-1
±8
от 0 до 100 млн
-1
±5
от 0 до 1000 млн
-1
±5
Кислород (O
2
)
электрохимический
твердоэлектролитный
(на основе оксида цир-
кония)
парамагнитный (стан-
дартный)
парамагнитный (тер-
мостатированный)
от 0 до 1 % ±3
от 0 до 5 % ±2
от 0 до 10 % ±2
от 0 до 25 % ±1,2
от 0 до 100 % ±0,2
от 0 до 100 % ±0,2
от 80 до 100 %±0,5
1)
от 90 до 100 % ±1
1)
от 99 до 100 % ±5
1)
Температураот -80 до +20 °С±3 °С
точки росы(абсолютная погреш-
ность)
1)
- пределы допускаемых значений погрешности, приведенной к диапазону измерений, %
Лист № 6
Всего листов 8
Таблица 4 - Метрологические характеристики газоанализаторов SERVOPRO
MonoExact DF310E
ОпределяемыйМетод измеренийДиапазон измере-Пределы допускае-
компонент газовой ниймых значений по-
смеси грешности, приве-
денной к верхнему
значению диапа-
зона измерений, %
Кислород (O
2
)кулонометрическийот 0 до 100 млн
-1
±3
повышенной точно-
сти
кулонометрическийот 0 до 100 млн
-1
±5
от 0 до 1000 млн
-1
±5
от 0 до 10000 млн
-1
±3
от 0 до 25 %±1,2
Таблица 5 - Метрологические характеристики газоанализаторов SERVOPRO
MonoExact DF150Е
ОпределяемыйМетод измеренийДиапазон измере-Пределы допускае-
компонент газовой ниймых значений по-
смеси грешности, приве-
денной к верхнему
значению диапа-
зона измерений, %
Кислород (O
2
)кулонометрическийот 0 до 100 млн
-1
±3
повышенной точно-
сти
кулонометрический от 0 до 1000 млн
-1
±5
от 0 до 10000 млн
-1
±3
482×545×266 (Ш×Г×В)
482×483×265 (Ш×Г×В)
28
5
от + 5 до + 45
Значение характеристики
от 100 до 240
от 50 до 60
300
Таблица 6 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
- SERVOPRO 4900 Multigas и MultiExact 4100
- SERVOPRO MonoExact DF150Е и MonoEx-
act DF310E
Масса, кг, не более
- SERVOPRO 4900 Multigas и MultiExact 4100
- SERVOPRO MonoExact DF150Е и MonoEx-
act DF310E
Условия эксплуатации:
-температура окружающей среды, °С
- SERVOPRO 4900 Multigas
- SERVOPRO MultiExact 4100, MonoExact
DF150Е и MonoExact DF310E
- атмосферное давление, кПа
- относительная влажность, %
от + 5 до + 40
от 79 до 124
от 10 до 90 (без конденсации)
Лист № 7
Всего листов 8
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуата-
ции типографским способом.
Комплектность средства измерений
Количество
1 шт.
(по заказу)
Таблица 7 – Комплектность средства измерений
Наименование Обозначение
Газоанализатор SERVOPRO 4900 Multigas,
MultiЕxact 4100,
MonoExact DF310E, Mo-
noExact DF150Е
Кабель питания-
Руководство по эксплуатации-
Методика поверки МП 205-21-2020
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
методики измерений приведены в документах: «Руководство по эксплуатации газоана-
лизаторов SERVOPRO 4900 Multigas и SERVOPRO MultiЕxact 4100» и «Руководство
по эксплуатации газоанализаторов SERVOPRO MonoExact DF310E/DF150Е»
Нормативные и технические документы, устанавливающие требования к газоана-
лизаторам SERVOPRO
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государствен-
ной поверочной схемы для средств измерений содержания компонентов в газовых и га-
зоконденсатных средах»
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений
(ГСИ). Государственная поверочная схема для средств измерений влажности газов
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие тех-
нические требования".
Техническая документация фирмы-изготовителя «Servomex Group Limited», Ве-
ликобритания.
Изготовитель
Фирма «Servomex Group Limited», Великобритания
Адрес: Jarvis Brook, Crowborough, East Sussex, TN6 3FB, UK.
Телефон: +44 (0)1892 652181, факс:+44 (0)1892 662253
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-иссле-
довательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес:
119361
, г. Москва, ул. Озерная, д. 46
Телефон: +7 (
495)437
-55-77, факс: +7 (495)
437-56
-66
E-mail: office@vniims.ru
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в trial утверждения типа №
30004-13
от
29.03.2018
г.
Лист № 8
Всего листов 8
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62881-15 | Газоанализаторы | МедОзон 254/5 | ООО фирма "Медозон", г.Москва | 1 год | Перейти |
| 26654-04 | Газоанализаторы | ULTIMA X | Фирма "MSA Auer GmbH", Германия | 1 год | Перейти |
| 22996-02 | Газоанализаторы | Сирена | ЗАО "Экодатчик", г.Тула | 1 год | Перейти |
| 16698-03 | Газоанализаторы | 481, 483, 483S, 473 BOX, 488, 488 PLUS, 488 TANK, STARGAS 898 | Фирма "Tecnotest S.r.l.", Италия | 1 год | Перейти |
| 11281-88 | Газоанализаторы | Поток-2 | ОКБА НПО "Химавтоматика", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
