Номер госреестра:
83117-21
Наименование СИ:
Преобразователи точки росы/инея
Обозначение типа:
ДТР
Производитель:
Общество с ограниченной ответственностью Научно-производственная компания "МИКРОФОР" (ООО НПК "МИКРОФОР"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2053
Лист № 1
Регистрационный № 83117-21Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи точки росы/инея ДТР
Назначение средства измерений
Преобразователи точки росы/инея ДТР предназначены для непрерывных измерений
температуры точки росы/инея в неагрессивных газовых средах.
Описание средства измерений
Преобразователи точки росы/инея ДТР (далее преобразователи) представляют собой
автоматические цифровые многофункциональные приборы непрерывного действия.
Измерение температуры точки росы/инея в преобразователях осуществляется
сорбционно-емкостнымчувствительнымэлементом(ЧЭ).ЧЭпредставляетсобой
диэлектрическую подложку с двумя планарными электродами, между которыми расположен
влагочувствительный слой из органических полимеров (для преобразователей ДТР-1 и ДТР-4)
или смеси оксидов алюминия и кремния. Верхний электрод является влагопроницаемым.
Работа ЧЭ основана на зависимости диэлектрической проницаемости влагочувствительного
слоя от влажности анализируемой среды.
На обратной стороне или вблизи ЧЭ размещен платиновый термопреобразователь,
предназначенный (в зависимости от модификации преобразователя) для измерения или
поддержания температуры ЧЭ, компенсации температурной зависимости, выполнения
функций автокалибровки и защиты ЧЭ от воздействия повышенной влажности.
ЧЭ и термопреобразователь установлены на корпусе преобразователя и закрыты
пористым колпачком, обеспечивающим их защитуот механических повреждений, свободный
доступ анализируемой среды и стабилизацию теплового режима ЧЭ в процессе
термостабилизации, автокалибровки и защиты ЧЭ от воздействия повышенной влажности.
Преобразователи, в зависимости от их модификации, могут наосновании измеренных
значений точки росы (инея) и температуры рассчитывать относительную влажность (%),
массовую концентрацию влаги (г/м
3
), молярную долю влаги (ppm).
Преобразователи выпускаются в нескольких исполнениях (см. таблицу 1),
отличающихся диапазоном измерения точки росы/инея, наличием канала индикации
температуры, функций автокалибровки и защиты от воздействия повышенной влажности.
Таблица 1 – Исполнения преобразователей.
ИсполнениеОписание измерительного преобразователя
ДТР-1преобразователь точки росы/инея с каналом индикации температуры,
автокалибровкой и защитой от воздействия повышенной влажности
ДТР-2преобразователь точки инея с термостатированием чувствительного
элемента
ДТР-2Рпреобразователь точки инея с термостатированием чувствительного
элемента и расширенным диапазоном измерений
ДТР-3преобразователь точки росы/инея с каналом индикации температуры
(кроме модификации -Т20)
ДТР-3Р преобразователь точки росы/инея с расширенным диапазоном измерений и
каналом индикации температуры (кроме модификации -Т20)
ДТР-4преобразователь точки росы/инея с каналом индикации температуры
Лист № 2
Всего листов 9
Преобразователи не имеют собственной индикации измеренных значений. В
зависимости от модификации (см. таблицу 2) измеренные значения выдаются на внешние
устройства в аналоговом или цифровом виде.
-С
-CМ
-Т20
Таблица 2 – Модификации преобразователей по типу выходного сигнала.
МодификацияОписание типа выходного сигнала
преобразователи с цифровым выходным сигналом по интерфейсу RS-485
и протоколу ModBus
преобразователи с цифровым выходным сигналом по двухпроводному
интерфейсу uForLan и протоколу ModBus
преобразователи с токовым унифицированным выходом (4-20) мА
(токовая петля) – только ДТР-3, ДТР-3Р
Преобразователи модификации -СМ могут подключаться к блокам индикации
гигрометра ИВА-8, термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К, блокам индикации
ДТР-БИ, к персональному компьютеру (через преобразователи интерфейса RS-232-uForLan
или USB-uForLan) и другим вторичным приборам для считывания измеренных значений.
Преобразователи подключаются квторичнымприборамтрехпроводным кабелем, по которому
осуществляется питание измерительных преобразователей и обмен данными по протоколу
ModBus. Преобразователи модификаций -С и -СМ могут подключаться параллельно, при этом
каждыйизмерительныйпреобразовательдолжениметьсвойиндивидуальный,
предварительно установленный в соответствии с руководством по эксплуатации сетевой
номер.
Преобразователи модификации -СМ опционально могут оснащаться пробоотборным
устройствомдляподсоединенияк газовой магистрали,включающимвстроенный
измерительный преобразователь давления (см. таблицу 3).
Таблица 3 – Исполнения преобразователей по типу пробоотборных устройств.
ИсполнениеОписание пробоотборного устройства
ПДВ-8пробоотборное устройство со встроенным преобразователем давления и с
цифровым выходным сигналом по двухпроводному интерфейсу uForLan и
протоколу ModBus
ПДВ-8Спробоотборное устройство со встроенным преобразователем давления и с
цифровым выходным сигналом по интерфейсу RS-485 и протоколу ModBus
Пробоотборные устройства реализуют метод отбора пробы из магистрали в
измерительную камеру, давление в которой равно давлению в магистрали (согласно ИСО
8573-3), и включают проточную камеру для установки преобразователя, дроссель для
регулировки расхода газа и измерительный преобразователь давления. Пробоотборные
устройства могут включать входной фильтр.
Измерение давления в ПДВ-8, ПДВ-8С осуществляется тензометрическим датчиком.
На основании данных об измеренном давлении преобразователь может производить
автоматический пересчет показаний точки росы/инея к нормальному (1 бар), стандартному (7
бар изб.), либо к другому давлению, задаваемому при конфигурации преобразователя.
Преобразователи модификации -СМ (включая имеющие ПДВ-8) могут оснащаться
преобразователем интерфейса ПИТ20, который осуществляет преобразование цифрового
сигнала преобразователя (или ПДВ-8) в 2 унифицированных токовых выхода (4-20) мА.
Преобразователимогутоснащатьсяэлектрическимиразъемамиразличной
конструкции.
Преобразователи имеют конструктивные исполнения по типу установочной резьбы в
соответствии с таблицей 4.
Лист № 3
Всего листов 9
Таблица 4 – Конструктивные исполнения преобразователей.
ИсполнениеОписание конструктивного исполнения
без
обозначения
установочная резьба М24×1
-Мустановочная резьба М20×1,5
-Вустановочная резьба М22×1,5
-Еустановочная резьба 5/8” UNF
Однозначная идентификация каждого экземпляра преобразователя и пробоотборного
устройства осуществляется по изготовленной печатным способом наклейке или выполненной
лазерной гравировкой надписи, располагаемой на корпусе. Наклейка (надпись) содержит знак
утверждения типа, исполнение и модификацию преобразователя, его заводской номер. Общий
вид преобразователей и пробоотборных устройств представлен на рисунках 1-3.
Рисунок 2 - Внешний вид преобразователей интерфейса ПИТ20 различных конструктивных
исполнений

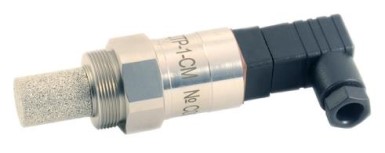

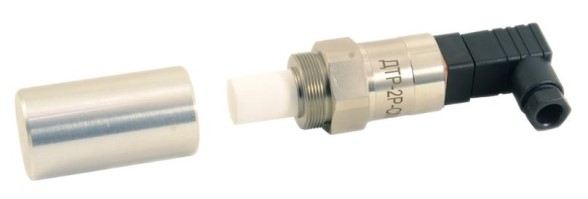

Рисунок 1 - Внешний вид преобразователей ДТР (сверху показан преобразователь с
транспортным колпачком, справа внизу – преобразователь ДТР-4)
Лист № 4
Всего листов 9
Пломбирование преобразователей точки росы/инея ДТР не предусмотрено. Знак
поверки наносится на свидетельство о поверке.
Программное обеспечение
Программноеобеспечение (далее – ПО) преобразователей –встроенное, предназначено
для обеспечения работы преобразователей в соответствии с их техническими и
метрологическими характеристиками. Метрологические характеристики преобразователей
оценены с учетом влияния на них встроенного ПО. Конструкция СИ исключает возможность
несанкционированного влияния на ПО СИ и измерительную информацию (встроенное ПО по
уровню защиты ПО средства измерений от непреднамеренных и преднамеренных изменений
соответствует уровню«высокий», согласно Р 50.2.077-2014, и нетребует специальныхсредств
защиты, исключающих возможность несанкционированной модификации, обновления
(загрузки), удаления и иныхизменений метрологически значимой части ПО СИ и измеренных
данных).
Алгоритм вычисления цифрового идентификатора по ГОСТ Р 34.11-2012.
Встроенная версия ПО указана на наклейке на электронной плате внутри корпуса
преобразователей.Идентификационныеданныевстроенного ПОпреобразователейприведены
в таблице 5.
Идентификационные
данные (признаки)
ДТР-1_2018.txt
ДТР-2_2018.txt
ДТР-3_2018.txt
не ниже 4.12
не ниже 2.05
не ниже 1.01
Цифровой
идентификатор ПО
5B7BD0BBEE7A8C276
09CE3ADE895B819
Таблица 5 – Идентификационные данные программного обеспечения
ДТР-1
всех модификаций
Значение
ДТР-2, ДТР-2Р
всех модификаций
ДТР-3, ДТР-3Р, ДТР-4
модификаций -С и -СМ
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
C94F4B010CC787C
3AFAA7DE772622
DB8
43C346371A341C0
5F59EA0E69F24F0
3E

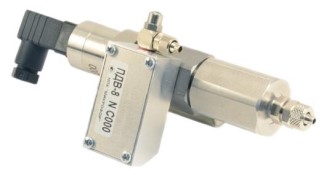

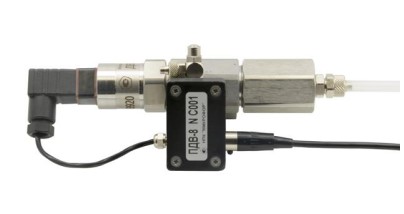

Рисунок 3 - Внешний вид преобразователей с пробоотборными устройствами ПДВ-8,
оснащенными входным фильтром.
Лист № 5
Всего листов 9
Идентификационные
данные (признаки)
ДТР-3-Т20
и ДТР-3Р-Т20
ПДВ-8 и ПДВ-8С
ПИТ20
ДТР-3-Т20_2018.txt
ПДВ-8_2020.txt
ПИТ20_2020.txt
не ниже 1.01
не ниже 1.01
не ниже 1.01
Таблица 5а – Идентификационные данные программного обеспечения (продолжение)
Значение
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
616B4033223B0D849
F2B1A182A76C5C3
10AEBC1E572788D0
BB1B2C866824485D
D72299746647576748
BD69ECB7D287F9
Метрологические и технические характеристики
Значение
Диапазон измерений температуры точки росы (инея)
*
, °С
ДТР-1:
- при температуре анализируемого газа (Т
г
) 20 °C и ниже
- при температуре анализируемого газа выше 20 °C
ДТР-2:
- при температуре анализируемого газа (Т
г
) 0 °C и ниже
- при температуре анализируемого газа выше 0 °C
ДТР-2Р
ДТР-3:
- при температуре анализируемого газа (Т
г
) 4 °C и ниже
- при температуре анализируемого газа выше 4 °C
ДТР-3Р:
- при температуре анализируемого газа (Т
г
) 24 °C и ниже
- при температуре анализируемого газа выше 24 °C
ДТР-4 (Т
г
– температура анализируемого газа, °C)
от -60 до Т
г
от -60 до +20
от -80 до Т
г
от -80 до 0
от -100 до -20
от -80 до (T
г
- 4)
от -80 до 0
от -100 до (T
г
- 4)
от -100 до +20
от (0,55·(T
г
- 23) - 30)
до (T
г
- 3)
Диапазон измерений избыточного давления для измерительного
преобразователя давления в составе пробоотборного устройства
ПДВ-8, ПДВ-8С, кгс/см
2
от 0 до 10
Пределы допускаемой абсолютной погрешности измерений
температуры точки росы/инея
**
, °С
ДТР-1, ДТР-2, ДТР-3, ДТР-4
ДТР-2Р в диапазоне от -80 (включительно) до -20 °С
ДТР-3Р в диапазоне от -80 (включительно) до верхнего предела
измерений
ДТР-2Р и ДТР-3Р в диапазоне от -100 до -80 °С (не
включительно)
±2
±2
±2
±3
Пределы допускаемой абсолютной погрешности измерений
избыточного давления, кгс/см
2
, не более
±0,1
*
- поддиапазоны измерения температуры точки росы (инея): от -100 °С до -80 °С,
от -80 °С до -60 °С, от -60 °С до -20 °С, от -20 °С до 0 °С, от 0 °С до верхнего предела
измерений;
**
- в диапазоне измерений температуры точки росы/инея ниже 0 °С преобразователи
измеряют температуру точки инея, в диапазоне измерений выше 0 °С – температуру точки
росы.
Таблица 6 – Метрологические характеристики
Наименование характеристики
Лист № 6
Всего листов 9
Значение
Время выхода показаний на уровень 0,9 от установившегося значения
при изменении влажности газа от сухого к влажному, мин, не более
5
Габаритные размеры (ширина×высота×глубина), мм, не более
ДТР
ПДВ-8, ПДВ-8С (без преобразователя)
ПИТ20
30×30×120
90×120×90
80×36×110
Масса, кг, не более
ДТР
ПДВ-8, ПДВ-8С
ПИТ20
0,5
1
0,5
Напряжение питания постоянного тока, В:
ДТР-1, ДТР-2, ДТР-2Р модификаций -С и -СМ
ДТР-3, ДТР-3Р, ДТР-4 модификаций -С и -СМ
ДТР-3-Т20, ДТР-3Р-Т20 (R – сопротивление нагрузки, Ом)
ДТР модификаций -С и -СМ с ПДВ-8 или ПДВ-8С
ПИТ20
от 9 до 15
от 5,6 до 15
от 9 + 0,02·R до 27
от 9 до 15
от 21,6 до 26,4
Потребляемый ток без электрической нагрузки на выходе, мА, не более
ДТР-1
ДТР-2, ДТР-2Р (модификации -С и -СМ)
ДТР-3, ДТР-3Р, ДТР-4 (модификации -С и -СМ)
ПИТ20
ДТР модификации -Т20
ПДВ-8 или ПДВ-8С
5* или 70**
70
5
80
24
10
Средняя наработка на отказ То в нормальных условиях, ч, не менее
10 000
Средний срок службы Тс, лет, не менее
5
* - в обычном режиме;
** - в режиме автокалибровки или защиты от воздействия повышенной влажности.
Таблица 7 – Основные технические характеристики
Наименование характеристики
Значение
Температура окружающей среды и анализируемого газа, °С
ДТР-1
ДТР-2, ДТР-2Р
ДТР-3, ДТР-3Р, ДТР-4
ПДВ-8, ПДВ-8С, ПИТ20
от -40 до 60**
от -20 до 35
от -40 до 60
от 0 до 50
Относительная влажность окружающей среды*, %
от 0 до 98
100
300
10
* - при транспортировке и хранении преобразователей ДТР-2, ДТР-2Р, ДТР-3, ДТР-3Р
необходимо использовать транспортный колпачок для ДТР с осушителем ЦАРЯ.4180.006
(см. таблицу 9) в соответствии с руководством по эксплуатации;
** - автокалибровка работает в диапазоне температур от -20 °С до 40 °С.
Таблица 8 – Рабочие условия эксплуатации
Наименование характеристики
Рабочее давление анализируемого газа, кгс/см
2
, не более
ДТР конструктивного исполнения с установочной резьбой М24×1
ДТР конструктивных исполнений -М, -В и -Е
ПДВ-8, ПДВ-8С
Лист № 7
Всего листов 9
Комплектность средства измерений
Преобразователи модификации -С
(2), (3)
(4)
Преобразователь интерфейса
USB-RS485 ПИ-1С
(1), (9)
Преобразователи модификации -СМ
(2), (3)
Пробоотборное устройство ПДВ-8
(1), (5)
(4)
(1), (3), (8)
(1), (3)
(1), (3)
Блок индикации ДТР-БИ
(1)
Преобразователи модификации -Т20
(2), (3)
(4)
Все преобразователи
1 шт.
(1)
Таблица 9 – Комплектность средства измерений
НаименованиеОбозначениеКол-воПримечание
Измерительный преобразователь ДТР
модификации -С
ЦАРЯ.413614.001-ХХ1 шт.
Транспортный колпачок для ДТР с
осушителем
ЦАРЯ.4180.0061 шт.
ЦАРЯ.468152.0011 шт.
Измерительный преобразователь ДТР
модификации -СМ
ЦАРЯ.413614.002-ХХ1 шт.
ЦАРЯ.2748.0081 шт.
Транспортный колпачок для ДТР с
осушителем
ЦАРЯ.4180.0061 шт.
ЦАРЯ.2553.002-05 1 шт.
ЦАРЯ.8034.021 1 шт.
(1), (3)
(1), (3)
Преобразователь интерфейса ПИТ20
Блок индикации гигрометра ИВА-8
Блок индикации термогигрометра
ИВА-6АР
ЦАРЯ.2772.0041 шт.
Блок индикации термогигрометра
ИВА-6Б2
ЦАРЯ.2772.003-011 шт.
Блок индикации термогигрометра
ИВА-6Б2-К (исполнение на DIN-рейку)
ЦАРЯ.2772.003-021 шт.
ЦАРЯ.413614.0021 шт.
Измерительный преобразователь ДТР
модификации -Т20
ЦАРЯ.413614.003-ХХ1 шт.
Транспортный колпачок для ДТР с
осушителем
ЦАРЯ.4180.0061 шт.
ЦАРЯ.2748.003 1 шт.
ЦАРЯ.2748.004 1 шт.
(1), (5), (6)
(1), (5), (7)
Пробоотборное устройство ПДВ-3
Пробоотборное устройство ПДВ-4
Руководство по эксплуатации,
совмещенное с паспортом
ЦАРЯ.413614.001 РЭ1 экз.
Компакт-диск с программным
обеспечением
Упаковка
ЦАРЯ.4170.0101 шт.
Лист № 8
Всего листов 9
Кабель для юстировки и поверки ДТР
(1)
Преобразователь интерфейса
USB-uForLan ПИ-1СМ
(1), (9)
Методика поверки
(1)
(1) - Поставляется по запросу Заказчика.
(2) - Исполнение и конструктивное исполнение преобразователя указывается при заказе.
(3) - Длина соединительных кабелей оговаривается при заказе преобразователя. Стандартная
длина кабеля 4 м.
(4) - В комплекте с ДТР-2, ДТР-2Р, ДТР-3, ДТР-3Р.
(5) - В комплект поставки ПДВ входит комплект крепежа, ЗИП в составе: фильтр из
пористого фторопласта; уплотнительное кольцо.
(6) - Пробоотборное устройство ПДВ-3 не содержит измерительного преобразователя
давления и предназначено для работы преобразователя ДТР при рабочем давлении до 1
МПа.
(7) - Пробоотборное устройство ПДВ-4 не содержит измерительного преобразователя
давления и предназначено для работы преобразователя ДТР при атмосферном давлении.
(8) - Только для преобразователей ДТР-3-СМ, ДТР-3Р-СМ и ДТР-4-СМ.
(9) - Только для преобразователей модификации -СМ.
НаименованиеОбозначениеКол-воПримечание
Приспособления и документация для юстировки и поверки
ЦАРЯ.3660.0221 шт.
ЦАРЯ.468152.0021 шт.
ЦАРЯ.413614.001 МП1 экз.
Сведения о методиках (методах) измерений
приведены в ЦАРЯ.413614.001 РЭ «Преобразователь точки росы/инея ДТР. Руководство по
эксплуатации», раздел 7.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным точки росы/инея ДТР:
ТУ 26.51.51-002-77511225-2020 Преобразователи точки росы/инея ДТР. Технические
условия.
ГОСТ 8.547-2009Государственная поверочная схемадля средств измеренийвлажности
газов.
Приказ Федерального агентства по техническому регулированию и метрологии от 29
июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств
измерений избыточного давления до 4000 МПа»
Изготовитель
Общество с ограниченной ответственностью Научно-производственная компания
«МИКРОФОР» (ООО НПК «МИКРОФОР»)
ИНН 7735509936
Адрес: 124498, г. Москва, Зеленоград, проезд 4922, д. 4, стр. 2
Телефон: +7 (495) 221-28-74
Web-сайт: http://www.microfor.ru
E-mail:
Лист № 9
Всего листов 9
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений (Восточно-
Сибирский филиал)
ИНН 5044000102
Адрес: 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП
«ВНИИФТРИ»
Юридический адрес: Российская Федерация, 141570, Московская область, город
Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83099-21 | Преобразователи переменного давления измерительные | ПД500ХХ | АО "ГосНИИмаш", Нижегородская обл., г. Дзержинск | 1 год | Перейти |
| 21091-11 | Преобразователи давления | Сапфир-22Р | ОАО "Теплоприбор", г.Рязань | 2 года | Перейти |
| 31657-06 | Преобразователи измерительные | ЭП2720 | ФГУП ФНПЦ "ПО "Старт" им.М.В.Проценко", г.Заречный | 1 год | Перейти |
| 68130-17 | Преобразователи термоэлектрические с тремя термопарами | TXA мод. KUN 672.20 | Фирма "Heraeus Sensor Technology GmbH", Германия | Первичная поверка до ввода в эксплуатацию | Перейти |
| 56733-14 | Преобразователи тока измерительные с размыкаемой оптической петлей | NXCT-F3 | Компания "Alstom Grid Inc.", США | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
