Установки автоматизированного измерения геометрических параметров листового проката "GEOMETRIX-PL", ГРСИ 83085-21
Номер госреестра:
83085-21
Наименование СИ:
Установки автоматизированного измерения геометрических параметров листового проката
Обозначение типа:
"GEOMETRIX-PL"
Производитель:
Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания "Нординкрафт"), Вологодская обл., г. Череповец
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2051
Лист № 1
Регистрационный № 83085-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки автоматизированного измерения геометрических параметров листового
проката «GEOMETRIX-PL»
Назначение средства измерений
Установки автоматизированного измерения геометрических параметров листового
проката «GEOMETRIX-PL» (далее по тексту – установки) предназначены для измерений
геометрических параметров листового проката (отклонений от плоскостности, ширины,
серповидности) в технологическом потоке.
Описание средства измерений
Принцип действия установок основан на триангуляционном методе измерений. На
измеряемый объект наводится линия лазерного излучения, формируемая лазерным модулем с
оптическим генератором линии. Изображение линии проецируется оптической системой на
матрицу фотоприемника, оцифровывается и передается в контроллер, где производится
обработка сигнала.
Конструктивно установка состоит из несущей рамы и измерительного модуля, на
котором установлены оптические триангуляционные 2D сканеры, содержащие лазерный модуль
и фотоприемник в виде матрицы из фоточувствительных элементов.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в
виде цифрового обозначения наносится ударным способом на корпус установки в месте,
указанном на рисунке 2.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее - ПО), установленное на посту управления оператора
установки, выполняет функции управления процессом измерений, сбора, анализа и хранения
данных со всех лазерных датчиков, а также проводит вычисления параметров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный) ПО
Цифровой идентификатор ПО
Значение
E-Scan GT
0.1 и выше
-

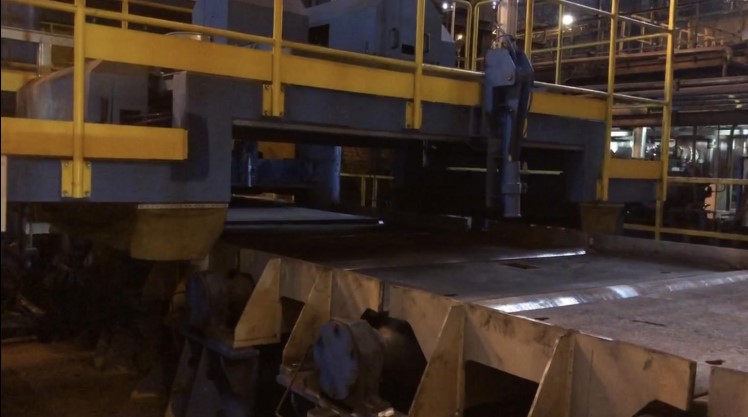

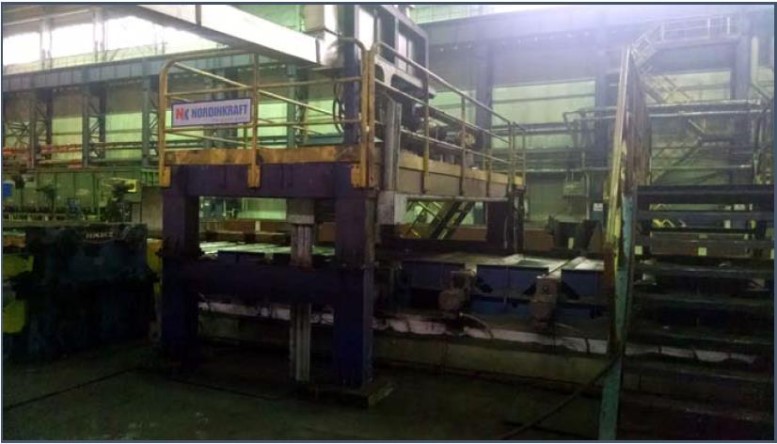

Рисунок 1 - Общий вид установки автоматизированного измерения геометрических параметров
листового проката «GEOMETRIX-PL»
Рисунок 2 - Обозначение места нанесения заводского номера
Место нанесения
заводского номера
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
от 1,1 до 50,0
±1,0
от 1,0 до 50,0
±0,5
от 1500,0 до 2600,0
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений отклонений от плоскостности, мм/м
Пределы допускаемой абсолютной погрешности измерений
отклонений от плоскостности, мм/м
Диапазон измерений серповидности, мм/м
Пределы допускаемой абсолютной погрешности измерений
серповидности листового проката, мм/м
Диапазон измерений ширины листового проката, мм
Пределы допускаемой абсолютной погрешности измерений
ширины листового проката, мм
±0,5
Значение
от 1500 до 2600
от 4000 до 12200
от 6 до 50
1,0
220±22
50±1
6
4000
8000
9000
5000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Характеристики объекта контроля:
- ширина листа, мм
- длина листа, мм
- толщина листа, мм
Скорость движения листа, м/с, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВт, не более
Габаритные размеры установки, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %, не более
- атмосферное давление, кПа
от +15 до +35
80
от 96 до 104
Знак утверждения типа
нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения
типа наносится на титульный лист руководства по эксплуатации установки типографским
способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Измерительный модуль
Триангуляционный сканер
Обозначение
-
-
Количество
1 комплект
11 шт.
Блок синхронизации триангуляционных сканеров
Система измерения длины проката
Шкаф электрический
Сервер инспекции
-
-
-
-
2 шт.
1 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 4
-
1 диск
Обозначение
Количество
Наименование
Программное обеспечение:
- программный модуль управления работой триан-
гуляционных сканеров;
- программный модуль для управления работой
Комплекса
Комплект запасных частей и принадлежностей
Комплект проектной документации
Руководство по эксплуатации
Руководство по программному обеспечению
Методика поверки
-
-
-
-
МП 014.Д4-21
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 8 руководства по эксплуатации «Установка автоматизированного измере-
ния геометрических параметров листового проката «GEOMETRIX-PL».
Нормативные и технические документы, устанавливающие требования к установкам
автоматизированногоизмерениягеометрическихпараметровлистовогопроката
«GEOMETRIX-PL»
ТУ 4276-1010-10553510-13 Установка автоматизированного измерения геометрических
параметров листового проката «GEOMETRIX-PL». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Компания «Нординкрафт»
(ООО «Компания Нординкрафт»)
ИНН 3528032408
Адрес: 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
Тел./факс: (8202) 31 00 53
Е-mail: tech@nordinkraft.com
Web-сайт: www.nordinkraft.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации № 30003-2014 от 23.06.2014 г.
