Номер госреестра:
83074-21
Наименование СИ:
Счетчики газа бытовые
Обозначение типа:
Элехант
Производитель:
Общество с ограниченной ответственностью "Элехант" (ООО "Элехант"), г. Омск
Межповерочный интервал:
12 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2051
Лист № 1
Регистрационный № 83074-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа бытовые Элехант
Назначение средства измерений
Счетчики газа бытовые Элехант (далее по тексту – счетчики) предназначены
для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фракции
сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводах низкого давления
при учете потребления газа индивидуальными потребителями.
Описание средства измерений
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего
через счетчик, в пропорциональное количество электрических импульсов с помощью струйного
генератора колебаний и пьезопреобразователя.
В счетчиках с температурной компенсацией дополнительно установлен датчик
температуры, пропорционально преобразующий температуру газа в электрический сигнал.
Электрические сигналы от пневмоэлектропреобразователя и датчика температуры
(при наличии) поступают в блок электронный, где происходит их обработка, вычисление
объема газа или вычисление температуры газа и приведение измеренного, в рабочих условиях,
объема газа, к нормальным условиям по ГОСТ 2939-63 по температуре (в зависимости
от модификации). Результаты измерений отображаются на жидкокристаллическом индикаторе
или на выносном дисплее.
Счетчики состоят из:
- преобразователярасходагаза,состоящегоизструйногогенератора,
пьезопреобразователя и присоединительных патрубков;
- датчика температуры (в зависимости от модификации);
- блока электронного;
- элемента питания;
- радиотрансивера и антенны (в зависимости от модификации);
- индикатора (в зависимости от модификации);
- корпуса.
Счетчики выпускаются в различных модификациях, которые отличаются способом
отображения измерительной информации, значениями расхода газа, наличием или отсутствием
функции передачи результатов измерений по радиоканалу, наличием или отсутствием функции
температурной компенсации. Структура условного обозначения счетчиков приведена в таблице 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр,
наносится на этикетку счетчиков, расположенную на корпусе, и в паспорт типографским
способом.
Общий вид счетчиков представлен на рисунке 1. Цвет накладок определяется
при заказе.
Счетчик газа бытовой Элехант X
- X
X
X
1 2 3 4
Лист № 2
Всего листов 6
Таблица 1 – Структура условного обозначения
№
поля
Описание поляКод поляРасшифровка
1 Индикатор СГБ Индикатор встроен в корпус
СГБДВыносной дисплей
2Типоразмер1,6Значение максимального расхода
1,8
Q
max
, м³/ч
3,2
4,0
3Функция передачи результатовне указываютОтсутствует
измерений по радиоканалу Р*Присутствует
4Температурная компенсацияне указываютОтсутствует: счетчики измеряют объем
газа в рабочих условиях
ТКПрисутствует: счетчики измеряют
объем газа, приведенный к нормальным
условия по ГОСТ 2939-63
по температуре (20 ℃)
_____________
* – указывается только для счетчиков газа бытовых Элехант СГБ. Счетчики газа бытовые
Элехант СГБД всех модификаций имеют возможность передачи результатов измерений
по радиоканалу.
а)б)в)
а) – Счетчик газа бытовой Элехант СГБ-X X X
б) – Счетчик газа бытовой Элехант СГБД-X X
в) – Выносной дисплей

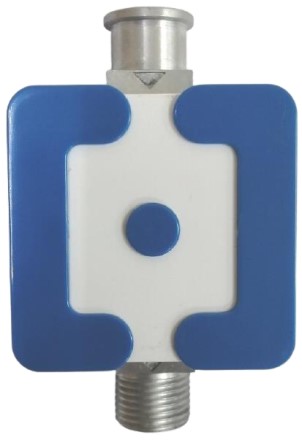

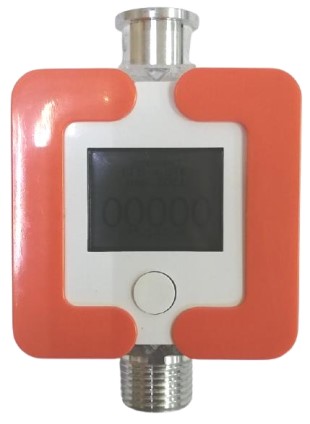

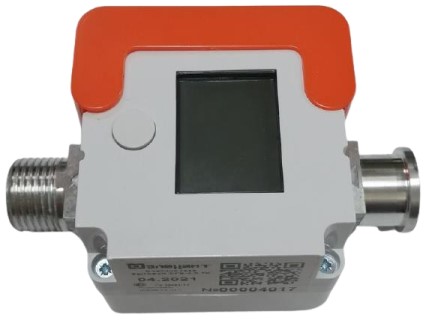

Рисунок 1 – Общий вид счетчиков
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 3
Всего листов 6
а) – Счетчик газа бытовой Элехант СГБ-X X X
б) – Счетчик газа бытовой Элехант СГБД-X X

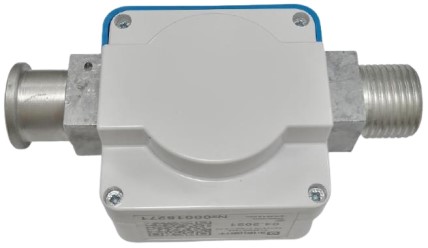

Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту – ПО) счетчиков по аппаратному
обеспечению является встроенным. ПО счетчиков хранится в энергонезависимой памяти и
предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной
информации. Конструкция счетчиков исключает возможность несанкционированного влияния
на ПОсчетчиков и измерительную информацию: разъем программирования скрыт
под корпусом, который пломбируется при поверке. Уровень защиты ПО счетчиков «высокий»
в соответствии с Р 50.2.077-2014.
ПО выносного дисплея по аппаратному обеспечению является встроенным и
предназначено для приема и отображения результатов измерений. ПО выносного дисплея
хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и
пользовательская оболочка для программирования или изменения ПО выносного дисплея.
Приложение «Счетчики Элехант» предназначено для установки на мобильные
устройства под управлением операционной системы Android или iOS (доступно на trial
предприятия-изготовителя) и предназначено для приема и отображения результатов измерений.
Программнаясредапостоянна,отсутствуютсредстваипользовательскаяоболочка
для программирования или изменения приложения.
Нормирование метрологических характеристик счетчика проведено с учетом того,
что ПО является неотъемлемой частью счетчиков.
Место нанесения знака поверки в виде оттиска поверительного клейма
а)б)
Лист № 4
Всего листов 6
приложение
«Счетчики
Элехант»
Счетчики
Элехант
Таблица 2 – Идентификационные данные программного обеспечения
Значение для
Идентификационные данныевстроенное ПОвстроенное ПО
(признаки) счетчика выносного
дисплея
Идентификационное наименованиене присвоеноЭлехант
ПО Дисплей
Номер версии
(идентификационный номер) ПОне ниже 1.11.14не ниже 1.3.20
Цифровой идентификатор ПО недоступен недоступен
не ниже 3.3.10
недоступен
Метрологические и технические характеристики
Наименование характеристики
СГБ-1,6 X
СГБД-1,6
СГБ-1,8 X
СГБД-1,8
СГБ-3,2 X
СГБД-3,2
СГБ-4,0 X
СГБД-4,0
СГБ-1,6 X ТК
СГБД-1,6 ТК
СГБ-1,8 X ТК
СГБД-1,8 ТК
СГБ-3,2 X ТК
СГБД-3,2 ТК
СГБ-4,0 X ТК
СГБД-4,0 ТК
Таблица 3 – Метрологические характеристики
Значение для модификаций
1,80 3,20
0,03 0,06
4,00 1,60
0,08 0,03
1,80 3,20 4,00
0,03 0,06 0,08
±2,5
±1,5
—
—
—
—
±2,5
±1,5
99999,999
0,001
—
от -10 до +50
Максимальный расход, Q
max
, м³/ч1,60
Минимальный расход, Q
min
, м³/ч0,03
Пределы допускаемой
относительной погрешности
измерений объема газа в рабочих
условиях, %, в диапазоне расходов:
- от Q
min
до 0,2∙Q
max
включ.
- св. 0,2∙Q
max
до Q
max
Пределы допускаемой
относительной погрешности
измерений объема газа,
приведенного к нормальным
условиям по ГОСТ 2939-63
по температуре, %, в диапазоне
расходов:
- от Q
min
до 0,2∙Q
max
включ.
- св. 0,2∙Q
max
до Q
max
Емкость индикатора, м³
Цена деления индикатора, м³
Диапазон измерений температуры
газа, ℃
Пределы допускаемой
абсолютной погрешности
измерений температуры газа, ℃
—
±0,5
Лист № 5
Всего листов 6
Значение
15
5,0
2,0
3,0; 3,6
2000; 2700
55
65
110
25
65
65
0,3
0,1
от -10 до +50
80
от 84,0 до 106,7
120000
12
Таблица 4 – Основные технические характеристики
Наименование характеристики
Диаметр условного прохода Ду, мм
Наибольшее избыточное рабочее давление, кПа
Перепад давления на максимальном расходе Q
max
, кПа, не более
Параметры встроенного элемента питания:
- напряжение, В
- емкость, мА·ч
Габаритные размеры счетчиков, мм, не более:
- высота
- длина
- ширина
Габаритные размеры выносного дисплея, мм, не более:
- высота
- длина
- ширина
Масса счетчиков, кг, не более
Масса выносного дисплея, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ℃
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
Степень защиты по ГОСТ 14254-2015 от попадания внутрь
твердых тел и воды, обеспечиваемая оболочкой (корпусом)
IP40
Знак утверждения типа
наносится на этикетку счетчиков, расположенную на корпусе, и на паспорт типографским
способом.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.*
1 комплект*
1 экз.
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначение
Счетчикв соответствии стаблицей 1
Гайка —
Прокладка—
Выносной дисплей—
Комплект для одностороннего—
подключения
ПаспортЭЛХТ.407279.002ПС
_____________
* – поставляется в соответствии с заказом.
Сведения о методиках (методах) измерений
приведены в разделе 3 «Описание и метод измерений» паспорта.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к счетчикам газа
бытовым Элехант
Государственная поверочная схема для средств измерений объемного и массового
расходов газа, утвержденная приказом Росстандарта от 29.12.2018 г. № 2825
ЭЛХТ.407279.002 ТУ Счетчики газа бытовые Элехант. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Элехант» (ООО «Элехант»)
ИНН 8601045642
Адрес: 644005, г. Омск, ул. Толстого, д. 43
Телефон: (3812) 35-36-10
Web-сайт: https://elehant.ru
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): (3812) 68-07-99; 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14677-95 | Счетчики тепла | ДРКТ | ЗАО "Флоукор", г.Москва | 1 год | Перейти |
| 30059-05 | Счетчики электрической энергии однофазные электронные | ЦЭБОС | ФГУП НЗПП с ОКБ, г.Новосибирск | 16 лет | Перейти |
| 51422-12 | Счетчики газа ультразвуковые | USZ08 | Фирма "RMG Messtechnik GmbH", Германия | 4 года | Перейти |
| 66459-17 | Счетчики электрической энергии однофазные индукционные | ЭУ10М | ООО "АВМ-ЭЛЕКТРО", г.С.-Петербург | 16 лет | Перейти |
| 28876-05 | Измерители свободного газа в нефти радиоизотопные | РИСГН-1 | ФГУП "Институт физико-технических проблем", г.Дубна | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
