Номер госреестра:
83072-21
Наименование СИ:
Вакуумметры тепловые
Обозначение типа:
Televac
Производитель:
Фирма THE FREDERICKS COMPANY подразделение TELEVAC, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2051
Лист № 1
Регистрационный № 83072-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры тепловые Televac
Назначение средства измерений
Вакуумметры тепловые Televac (далее – вакуумметры) предназначены для измерений
абсолютного давления негорючих газов.
Описание средства измерений
Принцип действия вакуумметров основан на зависимости теплопроводности
разреженного газа от давления.
Изменение теплопроводности газа происходит в результате изменения плотности
газа, окружающего чувствительный элемент датчика, а плотность газа зависит от давления
газа.Чувствительныйэлементнагреваютподвоздействиемэлектрическоготока.
При изменении давления газа изменяется отвод тепла от чувствительного элемента,
что приводит к изменению его температуры. Данное изменение температуры регистрируется
и преобразуется в электрический сигнал, пропорциональный измеряемому давлению.
Конструктивно вакуумметр состоит из датчика,соединенного электрическим кабелем
с контроллером или измерительным блоком, предназначенным для приема, обработки,
усиления и преобразования электрического сигнала от датчика, формирования выходных
сигналов, управления значениями уставок, передачи данных, выбора единицы измерений
давления, индикации результатов измерений, автоматической диагностики состояния
прибора, вывода на экран сообщений об ошибках, а также для электропитания и калибровки
датчика.
Вакуумметры выпускаются в двух модификациях: 2A, 4A. Модификации отличаются
диапазономпоказаний,погрешностью,внешнимвидом,габаритнымиразмерами
и комплектностью.
В состав вакуумметров модификации 2А входит контроллер ММ200, MX200, МС300,
MV2A или измерительный блок B2A-1-BAT, VACUGUARD; в состав вакуумметров
модификации 4А – контроллер ММ200, MX200 или МС300. В контроллерах ММ200, MX200,
МС300, MV2A и измерительном блоке VACUGUARD показания вакуумметра отображаются
на цифровом табло, в измерительном блоке B2A-1-BAT – на шкале с помощью стрелки.
ПрииспользованииконтроллеровММ200,MX200,МС300,MV2Aили
измерительного блока VACUGUARD показания вакуумметра отображаются в Па. В случае
необходимости в качестве единиц измерений могут быть выбраны: мбар, Торр
(1 Торр = 1,3
⋅
10
2
Па). При использовании измерительного блока B2A-1-BAT показания
вакуумметра отображаются в мТорр (1 мТорр = 1,3
⋅
10
-1
Па).
Пломбирование вакуумметров не предусмотрено.
Заводской номер датчика вакуумметров наносится на корпус датчика вакуумметров.
Заводской номер контроллеров и измерительных блоков вакуумметров наносится
соответственно на заднюю панель контроллеров и измерительных блоков вакуумметров.
Общий вид датчика вакуумметров представлен на рисунках 1-2. Общий вид
контроллеров и измерительных блоков вакуумметров представлен на рисунках 3-8.
Лист № 2
Всего листов 6

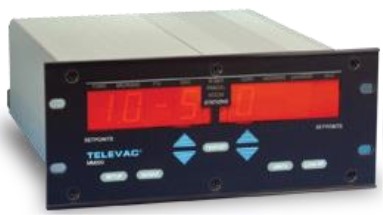

Рисунок 3 – Общий вид контроллера
MM200
Рисунок 5 – Общий вид контроллера

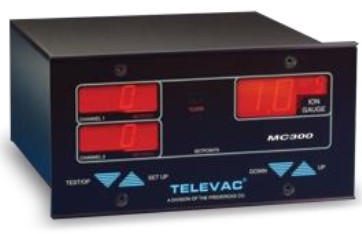

MС300

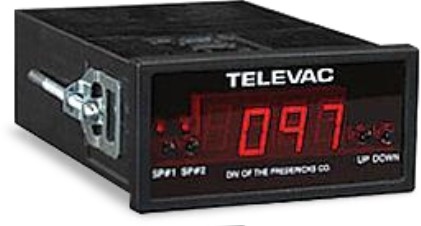

Рисунок 6 – Общий вид контроллера
MV2A

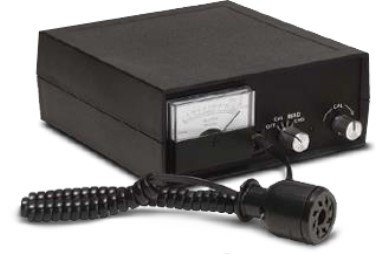

Рисунок 7 – Общий вид измерительного
блока B2A-1-BAT
Рисунок 8 – Общий вид измерительного
блока VACUGUARD
Рисунок 1 – Общий вид датчика
вакуумметров 2А
Рисунок 2 – Общий вид датчика
вакуумметров 4А

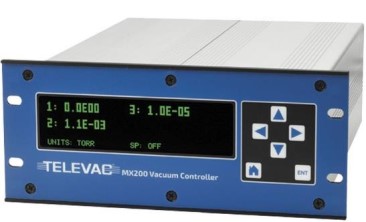

Рисунок 4 – Общий вид контроллера
МХ200
Лист № 3
Всего листов 6
Программное обеспечение
Входящие в состав вакуумметров контроллеры MM200, MX200, MC300, MV2A и
измерительный блок VACUGUARD имеют встроенное программное обеспечение (ПО),
разработанноеизготовителемспециальнодлярешениязадачуправленияработой
вакуумметров. Входящий в состав вакуумметров измерительный блок B2A-1-BAT не имеет
программного обеспечения.
ПО контроллеров MM200, MX200, MC300, MV2A и измерительного блока
VACUGUARD выполняет следующие функции:
- выбор единицы измерений давления (кроме MV2A);
- прием, обработка и отображение измерительной информации;
- формирование выходных сигналов;
- передача данных (кроме MC300, MV2A, VACUGUARD);
- управление значениями уставок (кроме VACUGUARD);
- автоматическая диагностика состояния вакуумметров (кроме MX200, MV2A,
VACUGUARD), вывод на экран сообщений об ошибках (кроме MV2A, VACUGUARD).
Идентификационные данные ПО представлены в таблице 1.
Информация о версии ПО доступна при включении вакуумметра на дисплее
контроллера MM200, MX200, MC300 или MV2A; для вакуумметров в комплекте
с контроллером MX200 – также на дисплее контроллера в разделе «VERSION
INFORMATION» меню «HOME»; при включении вакуумметра на дисплее измерительного
блока VACUGUARD. Влияние ПО вакуумметров учтено при нормировании метрологических
характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений
вакуумметров – «низкий» в соответствии с Р 50.2.077-2014.
ММ200
MX200
MV2A
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационныеданные
(признаки)
Значение
Идентификационное
наименование ПО
МС300
Dual 2A
МС300
Dual 4A
MC300
2A/7B
MC300
4A/7B
MC300
2A/7EF
MC300
4A/7EF
VACU
GUARD
Номер версии
(идентификационный номер)2.34 170123 1.722 1.744 5.926 5.946 5.92F 5.94F 2.02 1.70
ПО, не ниже
Цифровой идентификатор ПО––––––––––
Метрологические и технические характеристики
от 1,3
⋅
10
-1
до 2,6
⋅
10
5
от 5
⋅
10
-1
до 1
⋅
10
2
±30
±60
4A
от 1,3
⋅
10 до 2,6
⋅
10
от 5
⋅
10 до 1
⋅
10
Таблица 2 – Метрологические характеристики вакуумметров
НаименованиеЗначение
характеристики2A
Диапазон показаний
-13
абсолютного давления, Па
Диапазон измерений
-12
абсолютного давления, Па
Пределы допускаемой
относительной погрешности
измерений абсолютного
давления, %
Лист № 4
Всего листов 6
32×90
Масса, кг, не более
0,2
1,8" NPT; NW16; NW25; NW40; 2 3/4"CF
от +15 до +35
80
16000
Средний срок службы, лет
8
4A
Таблица 3 – Основные технические характеристики вакуумметров
НаименованиеЗначение
характеристики2A
Габаритные размеры, мм,
не более (диаметр×длина)
32×76
от 84 до 106,7
Присоединительные
фланцы
Условия эксплуатации:
- диапазон рабочих
температур окружающего
воздуха, °С
- относительная влажность
воздуха, %, не более
- атмосферное
давление, кПа
Средняянаработкана
отказ, ч
Выходной аналоговый
сигнал, В
от 0 до 10
230±23; 115,0±11,5
Потребляемая
мощность, В·А, не более
230
102×241×318
102×241×267
102×197×235
Масса, кг, не более
2,2
3,4
3,2
Таблица 4 – Основные технические характеристики контроллеров
Наименование Значение
характеристикиММ200MX200МС300
Количество каналовот 1 до 12от 1 до 102
Интерфейсы связиRS232, RS485RS232, RS485, USB–
Параметры
электрического питания:
- напряжение
переменного тока, В
- частота переменного
тока, Гц
50; 60
Габаритные размеры, мм,
не более
(высота×ширина×длина)
Лист № 5
Всего листов 6
Количество каналов
1
1
2
Выходной аналоговый сигнал, В
от 0 до 5
–
–
Интерфейсы связи
–
–
–
115,0±11,5
60
–
–
–
–
–
117,5±22,5
–
–
1,5
–
Потребляемая мощность, В·А, не более
8
–
–
48×96×141
64×161×156
64×102×140
Масса, кг, не более
1,1
1,1
0,7
Таблица 5 – Основные технические характеристики контроллера и измерительных блоков
Значение
Наименование характеристики
МV2AB2A-1-BATVACUGUARD
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
- ЭДС автономного источника питания
(сухая или NiCd батарея типоразмера D), В
- напряжение переменного тока для
зарядки автономного источника питания
(NiCd аккумулятор), В
- частота переменного тока для зарядки
автономного источника питания
(NiCd аккумулятор), Гц
–
50; 60
–
Габаритные размеры, мм, не более
(высота×ширина×длина)
Знак утверждения типа
наносится на корпус датчика вакуумметра фотохимическим или иным способом,
на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Вакуумметр в составе датчика и
контроллера/измерительного блока
–
1 шт.*
Кабель соединительный
–
1 шт.*
Руководство по эксплуатации
–
1 экз.
Руководство по эксплуатации на
контроллер/измерительный блок
–
1 экз.*
*В соответствии с заказом.
Таблица 6 – Комплектность вакуумметров
Наименование
Обозначение
Количество
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в документах «Вакуумметры тепловые Televac. Руководство по эксплуатации»
раздел 3, «Контроллеры ММ200. Руководство по эксплуатации» разделы 2.3, 3-7 и 9,
«Контроллеры MX200. Руководство по эксплуатации» разделы 7-14, 18 и 19, «Контроллеры
MC300. Руководство по эксплуатации» разделы 4-9, «Контроллеры MV2A. Руководство
поэксплуатации»разделы2-5,«ИзмерительныеблокиB2A-1-BAT.Руководство
по эксплуатации» разделы 5-10, «Измерительные блоки VACUGUARD. Руководство
по эксплуатации» разделы 3-7.
Нормативные и технические документы, устанавливающие требования к вакуумметрам
тепловым Televac
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная
поверочнаясхемадлясредствизмеренийабсолютногодавленияв
диапазоне 1·10
-8
÷1·10
3
Па
МИ 140-89 Рекомендация. ГСИ. Вакуумметры. Методика поверки
Техническая документация фирмы THE FREDERICKS COMPANY подразделение
TELEVAC, США
Изготовитель
Фирма THE FREDERICKS COMPANY подразделение TELEVAC, США
Адрес: 2400 Philmont Avenue Huntingdon Valley, PA 19006, USA
Телефон: +1 215 947-2500
Факс: +1 215 947-7464
Web-сайт: www.frederickscompany.com
E-mail: sales@frederickscompany.com
институт
метрологии
реестре
аккредитованных
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийскийнаучно-исследовательский
им. Д.И.Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальныйномерзаписиобаккредитациив
лиц RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21062-01 | Расходомеры газа тепловые | Циклон-2 | ЗАО "Институт измерительной техники "Циклон", Украина, г.Харьков | 2 года | Перейти |
| 29326-05 | Вакуумметры сопротивления | APG | Фирма "Edwards Limited", Великобритания | 1 год | Перейти |
| 12280-90 | Вакуумметры полных и парциальных давлений | ВППД-1 | Завод "Вакуум", г.Москва | 1 год | Перейти |
| 11357-88 | Вакуумметры магнитные электроразрядные | ВМБ-16 | П/я В-2703 (Завод "Маяк"), г.Курск | 1 год | Перейти |
| 58526-14 | Установки измерительные воздушно-тепловые | АСЭШ-8 | ООО "ЭКАН", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
