Номер госреестра:
83069-21
Наименование СИ:
Измерители модуляции
Обозначение типа:
СК3-50/2
Производитель:
ООО "НПП "Радио, приборы и связь", г. Нижний Новгород
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «20» сентября 2021 г. № 2051
Лист № 1
Регистрационный № 83069-21Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители модуляции СК3-50/2
Назначение средства измерений
Измерители модуляции СК3-50/2 (далее - измерители модуляции, приборы) предна-
значены для измерений параметров амплитудной модуляции (далее - АМ), частотной моду-
ляции (далее - ЧМ) и фазовой модуляции (далее - ФМ):
- пикового и среднего квадратического значений коэффициента АМ;
- пикового и среднего квадратического значений девиации частоты;
- пикового и среднего квадратического значений индекса ФМ;
- уровней напряжения и мощности входного сигнала;
- несущей частоты входного сигнала и частоты модулирующего сигнала;
- коэффициента гармоник модулирующего сигнала.
Описание средства измерений
Принцип действия измерителей модуляции основан на детектировании модулиро-
ванных сигналов с помощью линейных АМ, ЧМ и ФМ детекторов и последующей аналого-
цифровой обработки демодулированных сигналов. Приборы построены по принципу трехка-
нального приемника, имеющего канал измерения уровня входного сигнала, канал измерения
частоты входного сигнала и канал измерения параметров модуляции. Входной сигнал посту-
пает одновременно на входы трех каналов. По информации с измерителя уровня входного
сигнала и частотомера производится автоматическая или ручная настройка приемника на ча-
стоту и уровень измеряемого сигнала. Измеритель модуляции в диапазоне частот от 4 до
3000 МГц работает как супергетеродинный приемник с преобразованием сигнала на проме-
жуточные частоты 1 или 2 МГц. В диапазоне частот от 3000 до 18000 МГц частота входного
сигнала предварительно делится восемь раз широкополосным делителем частоты. В диапа-
зоне частот от 0,01 до 4 МГц используется апериодическое преобразование. Сигнал проме-
жуточной частоты или с апериодического входа демодулируется с помощью линейных АМ,
ЧМ и ФМ детекторов, фильтруется, масштабируется по уровню, детектируется пиковым и
среднеквадратическим детекторами. На выходе детекторов сигналы измеряются аналого-
цифровым преобразователем и информация о результатах измерений через контроллер вы-
водится на дисплей
.
Конструктивно измерители модуляции выполнены в металлическом корпусе
настольного типа. На лицевой панели приборов размещены органы управления, подключе-
ния и цветной дисплей. Управление приборами осуществляется встроенным контроллером.
Для дистанционного управления измерителем модуляции имеются встроенные ин-
терфейсы USB, RS-232 и LAN, расположенные на задней панели.
Общий вид измерителей модуляции и место нанесения знака утверждения типа при-
веден на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки, заводского номера и даты выпуска представлены на рисунке 2.
Лист № 2
Всего листов 10

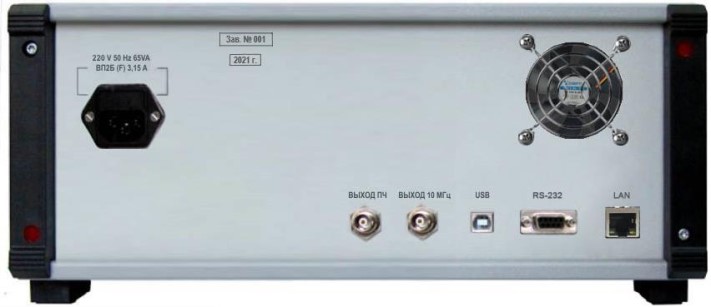

Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей модуляции имеет структуру с
разделением на метрологически значимую и метрологически незначимую части.
В приборах имеется защита ПО контроллера от преднамеренного и непреднамерен-
ного изменения:
- без нарушения целостности конструкции прибора и заводских пломб невозможно
удаление/замена контроллера или замена встроенного ПО;
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфей-
сов защищен паролем.
Конструкция измерителей модуляции исключает возможность несанкционированно-
го влияния на ПО и измерительную информацию.
Метрологические характеристики нормированы с учетом влияния ПО.
Знак утверждения типа

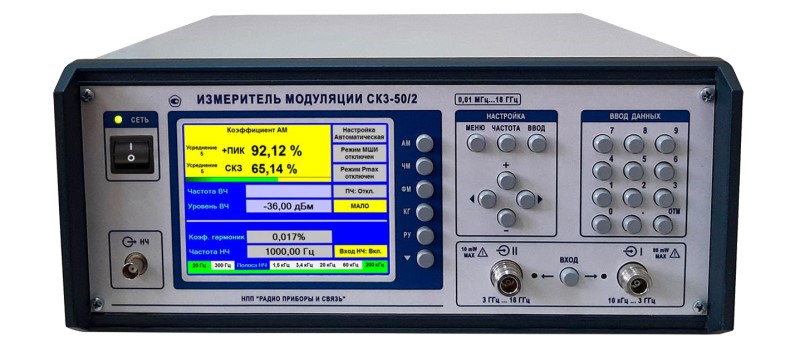

Рисунок 1 - Общий вид измерителей модуляции
и место нанесения знака утверждения типа
Места нанесения заводского номера
прибора и даты выпуска
Места пломбировки
с нанесением знака поверки
Лист № 3
Всего листов 10
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий»
в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
SK3-50_2
не ниже 1.0
−
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики прибора
от 3000 до 18000
от -13 до +19 (от 0,05 до 2)
от -7 до +19 (от 0,1 до 2)
от -3 (0,5) до 10 (10)
Диапазоны модулирующих частот в режиме ЧМ
приведены в таблице 3
приведены в таблице 4
±(А
п
·Δf
п
+ 3·Δf
ш
)
3)
Пределы допускаемой абсолютной погрешности Δ
ск
изме-
рений СКЗ девиации частоты
2)
±(А
ск
·Δf
ск
+ Δf
ш
)
4)
приведены в таблице 8
±(В
п
·М
п
+3·ΔМ
ш
)
5)
±(В
ск
·М
ск
+ ΔМ
ш
)
6)
приведены втаблице12
Наименование характеристики
Значение
Диапазон несущих частот сигнала по входу «I», МГц
в режимеАМ
в режимеЧМ
в режимеФМ
от 0,01 до 3000
от 0,1 до 3000
от 1 до 3000
Диапазон несущих частот сигнала по входу «II » в режи-
махЧМиФМ, МГц
Уровень входного сигнала при измерении модуляционных
параметров повходу«I», дБм (В)
1)
в диапазонечастотот 0,01 до 1000 МГц
в диапазонечастот св. 1000 до 3000МГц
Уровень входного сигнала при измерении модуляционных
параметров повходу«II», дБм (мВт)
1)
Пределы измерений пиковых и средних квадратических
значений (далее – СКЗ) девиации частоты
Пределы допускаемой абсолютной погрешности Δ
п
изме-
рений пиковых значений девиации частоты
2)
СКЗ частотного шума и фона, вносимыетрактом прибора, Гц
приведены втаблице7
приведены в таблице 9
Коэффициент гармоник ЧМ сигналов, вносимый трактом
измерителя прибора
Диапазоны модулирующих частот в режиме АМ
Диапазон измерений коэффициента АМ, %
пиковые значения
СКЗ
от 1 до 100
от 0,02 до 50
Пределы допускаемой абсолютной погрешности ΔМ
п
измерений пиковых значений коэффициента АМ
2)
Пределы допускаемой абсолютной погрешностиΔМ
ск
измере-
ний СКЗ коэффициентаАМ
2)
СКЗ амплитудного шума и фона, вносимые трактом прибо-
ра, %
Лист № 4
Всего листов 10
Продолжение таблицы 2
приведены в таблице 13
приведены в таблице 14
±(0,02·φ
п
+ 3·φ
ш
)
7)
±(0,03·φ
с
+ φ
ш
)
8)
приведены в таблице 15
от 0,01 до 18000
±(5·10
-6
·f +1)
9)
от -15 (0,04) до +19 (2)
от -10 (0,1) до +19 (2)
±(1·10
-4
F + 0,1)
10)
от 0,02 до 60
от 0,03 до 30
±(0,1·Кг + 0,03)
11)
2,0·∆
12)
1)
где дБм – дБ относительно 1 мВт.
2)
Пределы допускаемых погрешностей измерений нормированы в нормальных условиях
эксплуатации
Значение
Наименование характеристики
Коэффициент гармоник огибающей АМ сигналов, вноси-
мый трактом прибора
Диапазон модулирующих частот, диапазон измерений пи-
ковых и СКЗ индекса фазовой модуляции
Пределы допускаемой абсолютной погрешности ∆φ
п
изме-
рений пиковых значений индекса ФМ
2)
Пределы допускаемой абсолютной погрешности измерений
∆φ
с
СКЗ индекса ФМ
2)
СКЗ фазового шума и фона, вносимые трактом прибора,
рад
Диапазон измерений частоты входного сигнала встроен-
ным частотомером, МГц
Пределы допускаемой абсолютной погрешности Δf изме-
рений частоты входного сигнала, Гц
2)
Диапазон измерений уровня входного сигнала по входу
« I» в диапазоне частот, дБм (В)
1)
от 0,01 до 1500 МГц
св. 1500 до 3000 МГц
Пределы допускаемой абсолютной погрешности измерений
уровнясигналапо входу «I» в диапазоне частот, дБ
от 0,01 до 1500 МГц
±1
св. 1500 до 3000 МГц
±2
Пределы допускаемой абсолютной погрешности ΔF изме-
рений частоты модулирующего сигнала, Гц
Диапазон частот при измерении коэффициента гармоник
модулирующего сигнала, кГц
Диапазон измерений коэффициента гармоник модулирую-
щего сигнала, %
Пределы допускаемой абсолютной погрешности измерений
∆Кг коэффициента гармоник модулирующего сигнала, %
2)
Пределы допускаемых погрешностей измерений в рабочих
условиях эксплуатации: пикового и СКЗ девиации частоты,
пикового и СКЗ коэффициента АМ, пикового и СКЗ индекса
ФМ,частотывходногосигналанеболее
__________
3)
где А
п
– множитель, значения которого приведены в таблице 5; Δf
п
– измеряемое значение
девиации частоты, Гц; Δf
ш
– СКЗ частотного шума и фона, значения которого приведены в
таблице7.
4)
где А
ск
– множитель, значения которого приведены в таблице 6; Δf
ск
–измеряемое СКЗ де-
виации частоты, Гц; Δf
ш
–СКЗ частотного шума и фона, значения которого приведены в таб-
лице7.
Лист № 5
Всего листов 10
Продолжение таблицы 2
5)
где В
п
– множитель, значения которого приведены в таблице 10; М
п
– измеряемое пиковое
значение коэффициента АМ, %; ΔМ
ш
–СКЗ амплитудного шума и фона, значения которого
приведены втаблице12.
Наименование характеристикиЗначение
6)
где В
ск
– множитель, значения которого приведены в таблице 11; М
ск
– измеряемое СКЗ
коэффициента АМ, %; ΔМ
ш
– СКЗ амплитудного шума и фона, значения которого при-
ведены в таблице 12.
7)
где φ
п
– измеряемое пиковое значение индекса ФМ, рад; φ
ш
– фазовый шум и фон в тракте
прибора,рад,значениякоторогоприведенывтаблице15.
8)
где φ
с
– измеряемое СКЗ индекса ФМ, рад; φ
ш
– значение фазового шума и фона в тракте
прибора, рад.
9)
где f – частота входного сигнала, Гц.
10)
где F – частота модулирующего сигнала, Гц.
11)
где Кг – коэффициент гармоник модулирующего сигнала, %.
12)
где ∆– пределы допускаемой абсолютной погрешности в нормальных условиях эксплу-
атации: пикового и СКЗ девиации частоты, пикового и СКЗ коэффициента АМ, пикового и СКЗ
индексаФМ,частотывходногосигнала.
Таблица 3 – Диапазоны модулирующих частот в режиме ЧМ
Диапазон
не
с
у
щ
их
Диапазон модулирующих частот, кГц
частот, МГцпиковое значениеСКЗполоса фильтра НЧ, кГц
от 0,1 до 0,2 включ.
св. 0,2 до 1 включ.
св. 1 до 4 включ.
св. 4 до 10 включ.
св. 10 до 18000
от 0,02 до 2
от 0,02 до 10
от 0,02 до 20
от 0,02 до 60
от 0,02 до 60
от 0,02 до 2
от 0,02 до 10
от 0,02 до 20
от 0,02 до 60
от 0,02 до 200
0,02 – 3,4
0,02 – 20
0,02 – 60
0,02 – 200
0,02 – 200
Вход
прибора
Диапазон несущих
частот, МГц
Пределы измерений СКЗ
девиации частоты, кГц
Таблица 4–Пределыизмеренийпиковыхи СКЗ девиации частоты
Пределы измерений
пиковых значений
девиации частоты, кГц
от 0,1 до 0,2 включ.
св. 0,2 до 0,5 включ.
от 0,1 до 10
от 0,1 до 50
от 0,002 до 7
от 0,002 до 35
«I»
св. 0,5 до 4 включ.
св. 4 до 10 включ.
св. 10 до 3000
от 0,1 до 100
от 0,1 до 500
от 0,1 до 1000 включ.
от 0,002 до 70
от 0,002 до 350
от 0,002 до 500
«II»
от 3000 до 18000от 1 до 10000не нормируется
Лист № 6
Всего листов 10
Диапазон несущих
частот, МГц
Девиация
частоты, кГц
Множитель А
п
Таблица 5 – Значения множителя А
п
для погрешности измерения пиковых значений
девиации частоты
Диапазон модули- Полоса фильтра
рующих частот, кГцНЧ, кГц
от 0,1 до 10
от 0,1 до 20
от 0,1 до 100
от 0,1 до 100
от 0,1 до 500
св. 0,1 до 1000
от 1 до 10000
от 0,06 до 1
от 0,06 до 6
от 0,06 до 6
от 0,06 до 20
от 0,06 до 60
от 0,06 до 60
от 0,06 до 60
0,02 – 3,4
0,02 – 20
0,02 – 20
0,02 – 600,01
0,02 – 200
0,02 – 200
0,02 – 200
от 0,1 до 0,2 включ.
св. 0,2 до 0,5 включ.
св. 0,5 до 1 включ.
св. 1 до 4 включ.
св. 4 до 10 включ.
св. 10 до 3000
от 3000 до 18000
П р и м е ч а н и я
1 В диапазоне модулирующих частот от 0,02 до 0,06 кГц значение множителя А
п
= 0,03.
2 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а
также для фильтров с меньшими граничными частотами в диапазоне модулирующих ча-
стот, не превышающем 0,5 от верхней граничной частоты включенного фильтра.
0,03
0,02 – 200
0,02 – 200
Таблица 6 – Значения множителя А
ск
для погрешности измерения СКЗ девиации частоты
Диапазон несущих
частот, МГц
Девиация
частоты, кГц
Множитель А
Диапазон модулиру- Полоса фильтра
ющих частот, кГцНЧ, кГц
ск
0,02 – 3,4
0,02 – 20
0,02 – 20
0,02 – 60
0,02 – 200
0,03
0,03
0,05
0,15
0,03
0,05
0,15
от 0,1 до 0,2 включ. от 0,002 до 7 от 0,03 до 1 включ.
св. 0,2 до 0,5 включ. от 0,002 до 10 от 0,03 до 10 включ.
св. 0,5 до 1 включ. от 0,002 до 70 от 0,03 до 10 включ.
св. 1 до 4 включ. от 0,002 до 70 от 0,03 до 30 включ.
св. 4 до 10 включ. от 0,002 до 300 от 0,03 до 60 включ.
от 0,03 до 60 включ.
св. 10 до 3000.от 0,002 до 500 св. 60 до 100 включ.
св. 100 до 200 включ.
от 0,03 до 60 включ.
от 3000 до 18000от 0,01 до 5000 св. 60 до 100 включ.
св. 100 до 200 включ.
П р и м е ч а н и я
1 В диапазонемодулирующих частотот 0,02до 0,03кГц значениемножителяА
ск
=0,05.
2 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а так-
же для фильтров с меньшими граничными частотами в диапазоне модулирующих частот,
не превышающем 0,5 от верхней граничной частоты включенного фильтра.
Несущая частота, МГц
Полоса фильтра НЧ, кГц
Частотный шум и фон, Гц
св. 4 до 18000
П р и м е ч а н и е – Где f – несущая частота входного сигнала, Гц.
Таблица 7 – СКЗ частотного шума и фона, вносимые трактом прибора
от 0,1 до 4
от 0,2 до 4
от 1 до 4
0,3 – 3,4
0,02 – 20
0,02 – 60
0,02 – 200
0,02 – 3,4
0,02 – 20
0,02 – 60
4·10
-9
·f +1
4·10
-8
·f +2
1·10
-7
·f +10
2·10
-7
·f +40
4
6
20
Лист № 7
Всего листов 10
Девиация
частоты, кГц
Таблица 8 – Коэффициент гармоник ЧМ сигналов, вносимый трактом прибора
Коэффициент гармоник, %, в диапазоне модулирующих частот, кГц
от 0,02 до 6 включ.св. 6 до 20 включ.св. 20 до 60
300 0,1 0,2 0,3
1000 0,2 0,4 1,0
100000,60,6–
Диапазон несущих
частот, МГц
Таблица 9 – Диапазоны модулирующих частот в режиме АМ
Диапазон модулирующих частот, кГц
пиковые значенияСКЗполоса фильтра НЧ, кГц
от 0,01 до 0,1 включ.
от 0,1 до 0,2 включ.
св. 0,2 до 1 включ.
св. 1 до 4 включ.
св. 4 до 3000
от 0,02 до 0,4
от 0,02 до 2
от 0,02 до 10
от 0,02 до 20
от 0,02 до 60
от 0,02 до 0,4
от 0,02 до 2
от 0,02 до 10
от 0,02 до 30
от 0,02 до 200
0,02 – 1,5
0,02 – 3,4
0,02 – 20
0,02 – 60
0,02 – 200
Множитель
В
п
от 1 до 95 включ.
0,01
Таблица 10 – Значения множителя В
п
для погрешности измерения пиковых значений ко-
эффициента АМ
Коэффициент АМ,
%
Диапазон
несущих частот,
МГц
Диапазон
модулирующих
частот, кГц
Полоса
фильтра НЧ,
кГц
от 1 до 100
0,03
от 0,01 до 3000 включ.
от 0,01 до 0,1 включ.
от 0,1 до 0,2 включ.
св. 0,2 до 1 включ.
св. 1 до 4 включ.
от 4 до 3000
от 0,02 до 0,06
от 0,06 до 0,4
от 0,06 до 1,5
от 0,06 до 6
от 0,06 до 20
от 0,06 до 60
0,02 – 1,5
0,02 – 1,5
0,02 – 3,4
0,02 – 20
0,02 – 60
0,02 – 200
св. 95 до 100от 0,01 до 3000 включ.от 0,02 до 600,02 – 2000,03
П р и м е ч а н и я
1 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а так-
же для фильтров с меньшими граничными частотами в диапазоне модулирующих частот,
не превышающем 0,5 от верхней граничной частоты включенного фильтра.
2 Пределы допускаемой погрешности в диапазоне модулирующих частот от 0,02 до
0,06 кГц гарантируются в режиме «Постоянная времени АМ- Включено».
Лист № 8
Всего листов 10
Диапазон несущих
частот, МГц
Таблица 11 – Значения множителя В
ск
для погрешности измерения СКЗ коэффициента АМ
Коэффициент АМ,
%
Диапазон модулиру- Полоса фильтра
ющих частот, кГцНЧ, кГц
Множитель
В
ск
0,03
от 0,01 до 0,1 включ. от 0,02 до 0,4 0,02 – 1,5
от 0,1 до 0,2 включ. от 0,02 до 1,5 0,02 – 3,4
св. 0,2 до 1 включ. от 0,02 до 6 0,02 – 20
от 0,05 до 50св. 1 до 4 включ.от 0,02 до 200,02 – 60
от 0,02 до 60 включ.0,03
от 4 до 3000св. 60 до 100 включ. 0,02 – 2000,05
св. 100 до 2000,1
П р и м е ч а н и я
1 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а
также для фильтров с меньшими граничными частотами в диапазоне модулирующих ча-
стот, не превышающем 0,5 от верхней граничной частоты включенного фильтра.
2 Пределы допускаемой погрешности в диапазоне модулирующих частот от 0,02 до
0,06 кГц гарантируются в режиме «Постоянная времени АМ- Включено».
Таблица12 –СКЗ амплитудного шумаи фона, вносимые трактом прибора
Полоса фильтра НЧ, кГц
Амплитудный шум и фон, %
от 0,1 до 3000 включ.
от 4 до 3000 включ.
Несущая частота, МГц
от 0,01 до 0,1 включ.
от 0,5 до 3000 включ.
0,02 – 1,5
0,3 – 3,4
0,02 – 3,4
0,02 – 20
0,02 – 60
0,02 – 200
0,01
0,008
0,01
0,03
0,05
0,1
Таблица 13 – Коэффициент гармоник огибающей АМ сигналов, вносимый трактом прибора
Коэффициент
АМ, %
П р и м е ч а н и е - Коэффициент гармоник в диапазоне модулирующих частот от 0,02 до
0,09 кГц включ. гарантируется в режиме «Постоянная времени АМ – Включено».
Коэффициент гармоник, %, в диапазоне модулирующих частот, кГц
от 0,02 до 0,09 включ.св. 0,09 до 6 включ.св. 6 до 60
30 0,15 0,2 0,3
95 0,3 0,3 0,4
Диапазон несущих
частот, МГц
Диапазон модулиру-
ющих частот, кГц
Диапазон измерений, рад
от 1 до 4 включ.
св. 4 до 3000
от 3000 до 18000
П р и м е ч а н и е - Где Fм – модулирующая частота, кГц.
Таблица 14 – Диапазон модулирующих частот, диапазон измерения пиковых и СКЗ
индекса фазовой модуляции
пиковое значенияСКЗ
от 0,3 до 1 включ.
св. 1 до 30. включ.
от 0,3 до 6 включ.
св. 6 до 60
от 0,3 до 6 включ.
св. 6 до 60
от 0,2 до 100
от 0,2 до 100/Fм
от 0,5 до 100
от 0,5 до 600/Fм
от 1 до 1000
от 1 до 6000/Fм
от 0,02 до 60
от 0,02 до 60/Fм
от 0,05 до 60
от 0,05 до 300/Fм
от 0,05 до 600
от 0,05 до 3000/Fм
Лист № 9
Всего листов 10
Таблица 15 – СКЗ фазового шума и фона, вносимыетрактом прибора
Несущая частота, МГц
Полоса фильтра НЧ, кГц
Фазовый шум и фон, φ
ш
, рад
от 1 до 3000 включ.
св.3000 до 18000
0,3 – 200
0,3 – 200
φ
ш
= (0,01·f
н
+ 0,01)
φ
ш
= (0,005·f
н
+ 0,05)
П р и м е ч а н и е - Где f
н
– несущая частота входного сигнала, ГГц.
Таблица 16 – Основные технические характеристики
Значение
от 198 до 242
от 49,5 до 50,5
65
165
375
390
8
от 15 до 25
80
от 84 до 106,7
Наименование характеристики
Напряжение электрического питания
напряжение переменного тока, В
частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более
высота
ширина
длина
Масса, кг, не более
Нормальные условия эксплуатации
температура окружающего воздуха, °С
относительная влажность окружающего воздуха, %, не более
атмосферное давление, кПа
Рабочие условия эксплуатации
температура окружающего воздуха, °С
относительная влажность окружающего воздуха, %, не более
атмосферное давление, кПа
от 5 до 40
90
от 70 до 106,7
Знак утверждения типа
наносится на переднюю панель приборов методом офсетной печати. В эксплуатационной до-
кументации на титульных листах знак утверждения типа наносится типографским способом.
Комплектность средства измерения
Таблица 17 – Комплектность измерителей модуляции
НаименованиеОбозначение
Измеритель модуляции СК3-50/2РПИС.411166.013-02
Количество
1 шт.
Комплект принадлежностей
Руководство по эксплуатации
Методика поверки
Формуляр
РПИС.411918.008 1 шт.
РПИС.411166.013-02 РЭ 1 экз.
651-21-013 МП 1 шт.
РПИС.411166.013-02 ФО 1 экз.
Сведения о методиках (методах) измерений
приведены в документе РПИС.411166.013-02 РЭ «Измеритель модуляции СК3-50/2. Руко-
водство по эксплуатации», раздел 6 «Порядок работы».
Нормативные и технические документы, устанавливающие требования к измерителям
модуляции СК3-50/2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
РПИС.411166.013-02 ТУ Измеритель модуляции СК3-50/2. Технические условия
Лист № 10
Всего листов 10
Изготовитель:
Обществосограниченнойответственностью«Научно-производственное
предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр. Гагарина, д.168, офис 310
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail:
Испытательный центр:
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий
поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях утвер-
ждения типа № 30002-13 от 11.05.2018 в реестре Росаккредитации
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28190-10 | Измерители многофункциональные | 6010А, 6011А, KEW 6016, 6020, 6030 | Фирма "Kyoritsu Electrical Instruments Works, Ltd.", Япония | 1 год | Перейти |
| 8156-81 | Измерители консистенции кефира и сметаны | ИК-1 | Опытный завод аналитических приборов, Армения, г.Ленинакан | Нет данных | Перейти |
| 61548-15 | Измерители-сигнализаторы поисковые | ИСП-РМ1704А | ООО "Полимастер", Беларусь, г.Минск | 2 года | Перейти |
| 65931-16 | Измерители параметров изоляции | ПАРМА ТЕНЗОР-2 | ООО "Парма", г.С.-Петербург | 3 года | Перейти |
| 20878-01 | Измерители-сигнализаторы поисковые микропроцессорные | ИСП-РМ1401М (РМ1703) | СП "Полимастер" ООО, Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
