Номер госреестра:
83052-21
Наименование СИ:
Машины силовоспроизводящие
Обозначение типа:
СМ
Производитель:
Общество с ограниченной ответственностью "ПетВес"
(ООО "ПетВес"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» сентября 2021 г. № 2023
Лист № 1
Регистрационный № 83052-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины силовоспроизводящие СМ
Назначение средства измерений
Машины силовоспроизводящие СМ (далее – машины) предназначены для измерений
силы растяжения и сжатия, а также для воспроизведения и передачи единицы силы разряд-
ным эталонам или средствам измерений силы и массы в соответствии с Государственной по-
верочной схемой для средств измерений силы и Государственной поверочной схемой для
средств измерений массы.
Описание средства измерений
Принцип действия основан на преобразовании заданной машиной силы, приложен-
ной к средству измерений, датчиком тензорезисторным в нормированный электрический
сигнал, изменяющийся пропорционально этой силе.
Машина состоит из одной или двух силовых рам, гидравлической системы нагруже-
ния и системы управления и обработки измерительной информации.
Силовая рама машины, работающей на растяжение и сжатие, состоит из плиты-
основания, подвижной траверсы, направляющих колонн, реверса для преобразования усилия
растяжения в усилие сжатия. На плите-основании и нижней плите реверса машин установле-
ны захватные приспособления (скобы) для работы на растяжение. Направляющие колонны
служат для перемещения подвижной траверсы вверх/вниз посредством электродвигателя и
редуктора для изменения рабочей зоны машины. Электродвигатель подвижной траверсы
подключен к системе управления и обработки измерительной информации силовым кабелем.
Установка машин и выравнивания их на фундаменте по уровню осуществляется регулируе-
мыми опорами.
Силовая рама машины, работающей только на сжатие, состоит из плиты-основания,
перемещаемого стола, направляющих колонн. Установка машин и выравнивания их на фун-
даменте по уровню осуществляется регулируемыми опорами.
Гидравлическая система нагружения состоит из гидроцилиндра, гидравлических
клапанов, сервоприводов и контроллеров управления. Гидроцилиндр, расположенный на си-
ловой раме, подключен к системе нагружения посредством гидравлического шланга. Давле-
ние в гидравлической системе нагружения нагнетается и стабилизируется с помощью серво-
приводов, управляемых контроллерами.
Система управления и обработки измерительной информации состоит из датчика
тензорезисторного, двух измерительных преобразователей, персонального компьютера со
специализированным программным обеспечением.
Датчик тензорезисторный установлен на гидроцилиндре для машины, работающей
на растяжение и сжатие, и на силовой раме для машины, работающей только на сжатие, и
подключен к измерительному преобразователю, который соединен с персональным компью-
тером по последовательному интерфейсу RS-232. Дополнительный измерительный преобра-
зователь применяется для подключения нагружаемых на машине датчиков тензорезистор-
ных. Персональный компьютер со специализированным программным обеспечением пред-
Лист № 2
Всего листов 6
назначен для обработки сигналов, индикации заданных значений силы и управления испол-
нительными механизмами машины.
Гидравлическая система нагружения и система управления и обработки измеритель-
ной информации устанавливается в специальный стол.
В состав машин, состоящих из двух силовых рам, входит один персональный ком-
пьютер и два измерительных преобразователя. Машины, состоящие из двух силовых рам,
подключаются к одной гидравлической системе нагружения. В состав каждой силовой рамы
входит датчик тензорезисторный. На персональный компьютер устанавливается для каждой
силовой рамы свое программное обеспечение.
В процессе работы машины оператор при помощи программного обеспечения задает
значения сил, которые необходимо приложить к установленному в рабочей зоне машины
средству измерения. После этого машина в автоматическом режиме прилагает заданное уси-
лие к средству измерения.
Модификации машин отличаются наибольшим и наименьшим пределами измерений
силы.
Машины имеют обозначение СМ-ХС, где
X - наибольший предел измерений силы, кН;
С – обозначение машины, работающей только на сжатие.

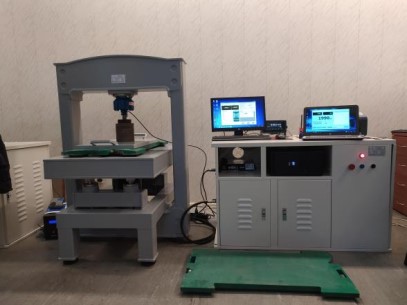

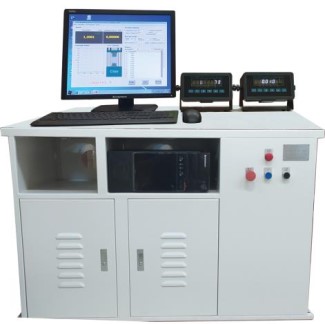

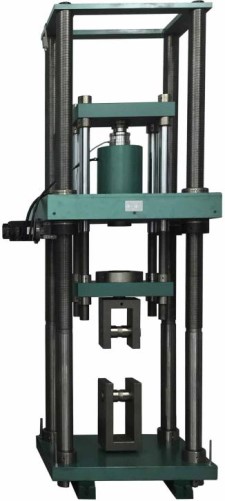

Рисунок 1 – Общий вид машин силовоспроизводящих СМ
Лист № 3
Всего листов 6

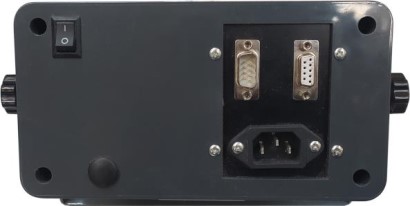

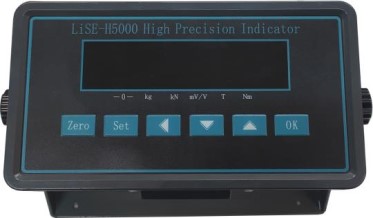

Рисунок 2 - Передняя панель измерительного преобразователя
В целях предотвращения несанкционированных вмешательств проводят пломбиро-
вание измерительного преобразователя и вход в программу юстировки защищен админи-
стративным паролем. Схема пломбирования измерительного преобразователя представлена
на рисунке 3.
Знак поверки в виде клейма наносится на пломбу, предотвращающую несанкциони-
рованное вмешательство.
Маркировка машин производится на фирменной табличке, разрушающейся при сня-
тии и закрепленной на корпусе силовой рамы, на которой нанесено:
- наименование предприятия-изготовителя;
- обозначение машины;
- заводской номер;
- наибольший предел измерений силы (НПИ), кН;
- наименьший предел измерений силы (НмПИ), кН;
- знак утверждения типа;
- год выпуска.
Рисунок – 4 Маркировка машин силовоспроизводящих СМ
.
Рисунок 3 – Схема пломбировки от несанкционированного доступа и обозначение места для
нанесения оттиска клейма
Лист № 4
Всего листов 6
Программное обеспечение
В машинах используется автономное программное обеспечение. Программное обес-
печение реализует следующие функции: сбор, передачу, обработку, хранение и представле-
ние измерительной информации, а также управление работой машины.
Идентификация программы: номер версии программного обеспечения отображается
на экране персонального компьютера в окне программы управления.
Защита программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) программного обеспечения
Идентификационные данные (признаки) Значения
Ver8.30R
Идентификационное наименование программногоПрограмма управления машиной
обеспечения серии СМ-PetVes
Номер версии (идентификационный номер)
программного обеспечения*
Цифровой идентификатор программного обеспечения-
* Номер версии программного обеспечения должен быть не ниже указанного
±0,02
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
ОбозначениеДиапазон измерений силыДискретность, кН
машины(сжатия и растяжения), кН
Пределы допускаемой от-
носительной погрешности,
%
СМ-50от 1 до 100,0001
от 2 до 200,0001
от 5 до 500,0001
СМ-100 от 2 до 20 0,0001
от 5 до 50 0,0001
от 10 до 1000,0001
СМ-200от 5 до 500,0001
от 10 до 100 0,0001
от 20 до 200 0,001
СМ-300от 10 до 1000,001
от 20 до 2000,001
от 30 до 3000,001
СМ-500от 10 до 1000,001
от 20 до 2000,001
от 50 до 5000,001
СМ-1000 от 20 до 200 0,001
от 50 до 500 0,001
от 100 до 10000,001
Лист № 5
Всего листов 6
±0,02
Таблица 3 - Метрологические характеристики
ОбозначениеДиапазон измерений силыДискретность, кН
машины(сжатия), кН
Пределы допускаемой от-
носительной погрешности,
%
СМ-200С от 5 до 500,0001
от 10 до 1000,0001
от 20 до 200 0,001
от +18 до +26
Значение
от 187 до 242
от 49 до 51
3
Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
-от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, кВт, не более
Условия эксплуатации машин:
- диапазон рабочих температур, ºС
- относительная влажность воздуха при температуре +25 °С,
%, не более
Вероятность безотказной работы за 2000 ч
Средний срок службы, лет
80
0,9
8
Таблица 5 – Габаритные размеры рабочей зоны и масса силовых рам
ОбозначениеШирина, высота рабочей зоныШирина, высота рабочей
машин растяжения, мм, не более зоны сжатия, мм, не более
СМ-50 400; 1000 200; 300
СМ-100400; 1100200; 300
СМ-200500; 1300300; 450
СМ-200С -700; 550
СМ-300500; 1300300; 450
СМ-500700; 1600440; 450
СМ-1000700; 1800440; 490
Масса силовых
рам, кг
700
750
1300
700
1500
2900
4500
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
маркировочную табличку, расположенную на корпусе силовой рамы, заводским способом.
Обозначение
СМ
Комплектность средства измерений
Таблица 6 – Комплектность средства измерений
Наименование
Машины силовоспроизводящие
Руководство по эксплуатации
Методика поверки
МП 2301-0325-2021
Количество
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Подготовка и порядок работы»руководства по эксплуатации «Маши-
ны силовоспроизводящие СМ. Руководство по эксплуатации».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к машинам си-
ловоспроизводящим СМ
«Государственная поверочная схема для средств измерений силы», утвержденная
Приказом Федерального агентства по техническому регулированию и метрологии от
22.10.2019 г. № 2498
«Государственная поверочная схема для средств измерений массы», утвержденная
Приказом Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2818
ТУ 4274-033-74783058-2014 Машины силовоспроизводящие серии СМ и СМНН.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «ПетВес»(ООО «ПетВес»)
ИНН 7805357743
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. АВ, пом. 24Н
Телефон: (812) 252-54-22
Е-mail: vp@petves.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10801-87 | Машины разрывные для испытания резины и резино-тканевых материалов при пониженных и повышенных температурах | 2148Р-5 | ПО "Точприбор", г.Иваново | Нет данных | Перейти |
| 12579-90 | Машины мерильные двоильно-накатные | МДН20-180 (МДН20-180-1, МДН20-180-2) | НПО "Агроприбор", г.Москва | 1 год | Перейти |
| 56483-14 | Машины универсальные для динамических испытаний | POWER SWING MAG | Фирма "SincoTec Test Systems GmbH", Германия | 1 год | Перейти |
| 20044-00 | Машины трехкоординатные измерительные | G90C/CS small | Фирма "LK Limited", Великобритания | 1 год | Перейти |
| 70056-17 | Машины зубоизмерительные | WGT | Фирма "Wenzel Prazision GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
