УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «15» сентября 2021 г. № 2027

Лист № 1

Регистрационный № 83036-21Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы газоаналитические стационарные СКВА-03

Назначение средства измерений

Системы газоаналитические стационарные СКВА-03 предназначены для измерений:

- объёмной доли кислорода (O

2

), водорода (H

2

), диоксида углерода (CO

2

);

- массовой концентрации оксида углерода (CО), сероводорода (H

2

S), хлористого водорода

(HCl), аммиака (NH

3

), хлора (Cl

2

), диоксида азота (NO

2

), диоксида серы (SO

2

), фосгена (COCl

2

),

синильной кислоты (HCN), фосфина (PH

3

), паров органических веществ, фреонов (хладонов),

гексафторида серы (SF

6

);

- довзрывоопасных концентраций горючих газов и паров горючих жидкостей,

а также архивирования и хранения результатов измерений, световой и звуковой

сигнализации о достижении заданных уровней срабатывания сигнализации, формирования и

выдачи сигналов управления внешними устройствами, а также обмена информацией с удаленным

терминалом по интерфейсу RS-485 протокол Modbus RTU.

Описание средства измерений

Принцип измерений систем газоаналитических СКВА-03 (далее - системы) по

измерительным каналам определяется используемыми преобразователями измерительными (ИП):

- ИП объемной доли водорода, кислорода, массовой концентрации вредных веществ –

электрохимический (ЭХ),

- ИП довзрывоопасных концентраций горючих газов и паров – термокаталитический (ТК),

оптико-абсорбционный (ОА) или акусторезонансный (АР);

- ИП массовой концентраций паров органических веществ – фотоионизационный (ФИ);

- ИП объёмной доли диоксида углерода – оптико-абсорбционный (ОА), акусторезонансный

(АР);

- ИП объёмной доли гексафторида серы, фреонов - акусторезонансный (АР);

- ИП массовой концентрации аммиака и фреонов - полупроводниковый (ПП).

Система состоит из набора блоков и модулей, разделенных по функциональному признаку

на следующие группы:

- преобразователи измерительные (ИП);

- устройства управления, сбора и обработки информации.

В состав системы входят ИП согласно таблице 1.

Лист № 2

Всего листов 24

Таблица 1 – Измерительные преобразователи

Регистрационный

номер в Федераль-

ном информацион-

НаименованиеТехнические условия

ном фонде по обес-

печению единства

измерений

Преобразователи измерительные концентра-

ции газовТУ 4215-028-47275141-1466585-17

Преобразователи измерительные с

интеллектуальнымисенсорнымимодулямиТУ 4215-023-47275141-13

серий А200, А300, В300 и С300ТУ 4215-024-47275141-1355623-13

Преобразователь измерительный ТУ 26.51.53-037-

акусторезонансный АРП1.047275141-201854684-20

Примечание – Измерительные преобразователи в составе системы могут поставляться как

во взрывозащищенном, так и в общепромышленном исполнении.

В состав системы, помимо ИП, входят устройства управления, сбора и обработки

информации, перечисленные в таблице 2.

БСУ-Ех

Сокращенное обозначение

БСУ-0

Таблица 2 - Устройства управления, сбора и обработки информации

Наименование

Блок сигнализации и управления в общепромышленном исполнении

Блок сигнализации и управления в исполнении для питания

искробезопасных цепей

Модуль расширения в общепромышленном исполнении

Модуль расширения во взрывозащищенном исполнении

Выносной модуль реле в взрывозащищенном исполнении

Выносной модуль реле в общепромышленном исполнении

МР8-0, МР-8-0-МК

МР8-Ех, МР8-Ех-МК

ВМР4-Ех, ВМР8-Ех

ВМР4-0, ВМР8-0

Блок сигнализации и управления (БСУ) является центральным звеном газоаналитической системы. БСУ

выполняет следующие функции:

- сбор, обработка и анализ измерительных данных от удалённых групп ИП и других источников;

- обеспечение модулей и ИП напряжением питания;

- визуальное отображение полученной информации;

- передача информации по одному или нескольким каналам связи для потребителей (удалённых терминалов);

- управление внешними исполнительными устройствами;

- взаимодействие с оператором.

БСУ выполнен в виде набора функционально - законченных модулей, смонтированных в шкафу и

соединённых между собой линиями передачи информации и цепями питания. Для подключения шлейфов передачи

данных и подвода питания в БСУ имеются соответствующие соединители. На лицевой панели БСУ расположены

органы управления и индикации. БСУ закрывается специальным ключом и может быть опломбирован.

На лицевой панели БСУ установлен модуль ЖК дисплея, функциональной клавиатуры и

светодиодная матрица световой сигнализации. Световая сигнализация в БСУ выполнена в виде

светодиодных индикаторов на 8 контролируемых системой зон.

Индикация по каждой зоне включает в себя индикацию событий достижения двух

пороговых концентраций в зонах (ПОРОГ1, ПОРОГ2, ПОРОГ3, ПОРОГ4) и исправность

контролирующих зону устройств (НОРМА). Звуковая сигнализация событий производится

установленным в БСУ звуковым сигнализатором. В БСУ также установлены 2 реле,

дублирующие работу звукового сигнализатора.

Отображение текущих концентраций и состояние ИП (Отказ, Норма, Превышение

порогов) индицируется на 4-х строчном ЖК индикаторе. С помощью функциональной

клавиатуры пользователь может просмотреть показания на всех ИП и их состояния.

Лист № 3

Всего листов 24

БСУ выпускается в двух исполнениях БСУ-0 и БСУ-Ех. БСУ-0 обеспечивает питанием

искроопасные цепи (МР8-0, ВМР4-0), БСУ-Ех - искробезопасные (МР8-Ex, МР8-Ех-МК, ВМР4-

Ех) и отличается использованием блока питания снабженным электрической защитой от

перегрузки и короткого замыкания по выходу и системой ограничения пускового тока по входу.

Модуль расширения МР8 представляет собой адресный 8-ми канальный АЦП с выходным

интерфейсом RS-485. МР8 предназначен для приема аналоговых сигналов от ИП, имеющих на

выходе унифицированный токовый сигнал, преобразования этого сигнала в цифровую форму и

передачу информации по интерфейсу RS-485 на вход БСУ. МР8 обеспечивает питание источников

сигналов через искробезопасные цепи (МР8-Ex, МР8-Ех-МК) или через искроопасные цепи

(МР8-0, МР8-0-МК), в зависимости от исполнения.

Выносной модуль реле ВМР 4/8 предназначен для управления внешними устройствами в

зонах, удаленных от места установки БСУ. ВМР4/8 состоит из контроллера интерфейса RS-485 и

четырех/восьми электромагнитных реле, с помощью которых реализуется функция управления.

Все реле работают на переключение. Состояние реле индицируется световой сигнализацией на

плате реле. Модуль реле имеет клеммник для подключения питания и RS485.

Измерительные преобразователи предназначены для преобразования значения содержания

определяемого компонента на входе в унифицированный токовый выходной сигнал (4-20) мА.

Система обеспечивает выполнение следующих функций:

- измерение содержания определяемых компонентов в воздухе;

- отображение результатов измерений на встроенном дисплее БСУ;

- обработку, архивирование и хранение результатов измерений (дата, время, № и

обозначение ИП, значение порога, который был достигнут). Максимальное количество записей -

300);

- формирование выходных сигналов (цифрового, релейных),

- формирование сигналов о превышении заданных пороговых уровней (световая и

звуковая сигнализация),

- диагностику аппаратной части преобразователя и целостности фиксированной части

встроенного ПО,

- формирование и выдачу сигналов управления внешними устройствами,

- обмен информацией с удаленным терминалом по интерфейсу RS-485 Modbus RTU.

Заводской (серийный) номер системы указывается на табличке, расположенной на боковой

стороне БСУ, в виде буквенно-цифрового обозначения. Знак поверки наносится на лицевую

панель БСУ, свидетельство о поверке и/или в паспорт.

Общий вид устройств, входящих в состав системы приведен на рисунках 1 и 2, места

пломбирования от несанкционированного доступа указаны на рисунках стрелками.

Лист № 4

Всего листов 24

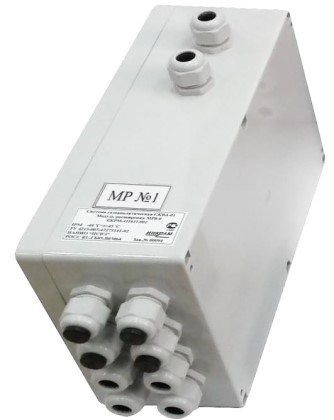

а) блок сигнализации и управленияб) модуль расширения

Рисунок 1 – Общий вид БСУ и МР системы

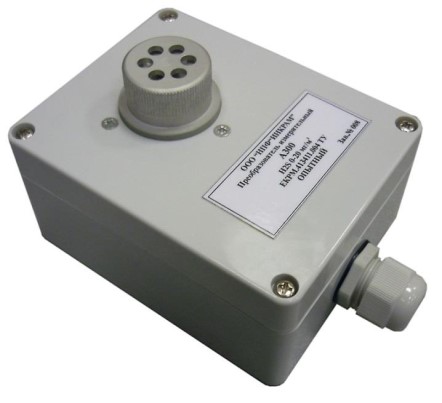

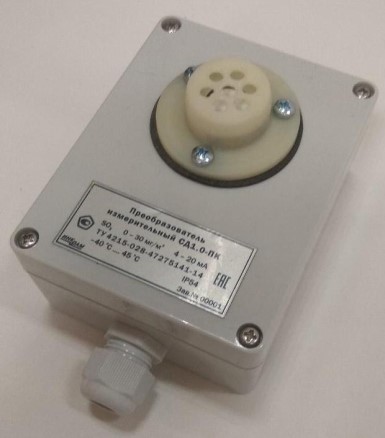

а) ИП серии А200, А300б) ИП в корпусах ПК, МК, ВУ, ЭМС

Лист № 5

Всего листов 24

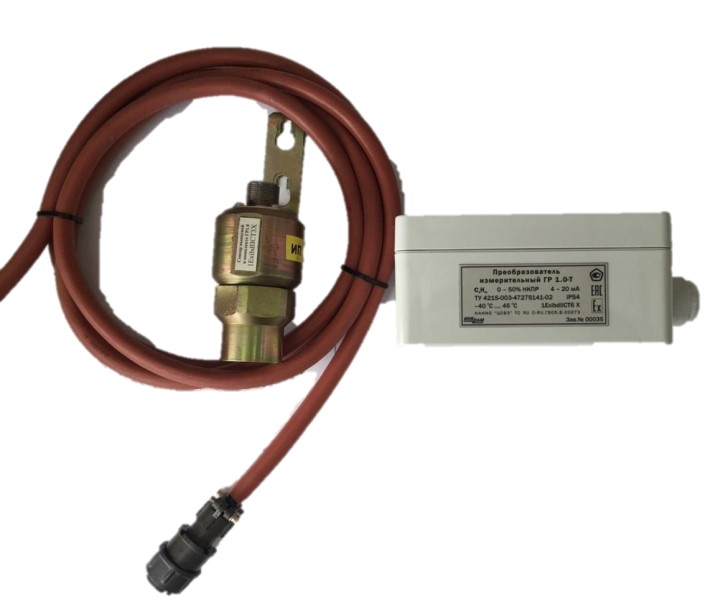

в) ИП серии ГР1.0 с выносным сенсором

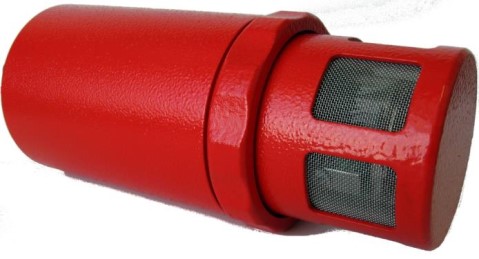

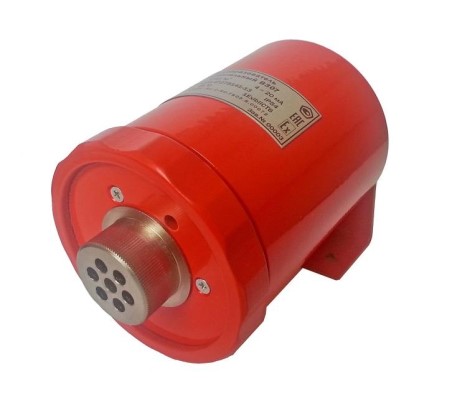

г) ИП серии В300, С300д) ИП АРП 1.0

Рисунок 2 – Общий вид ИП системы

Лист № 6

Всего листов 24

Программное обеспечение

Системы стационарные газоаналитические СКВА-03 имеют встроенное программное

обеспечение (ПО) ИП, БСУ и МР. Для конфигурирования БСУ используется автономное ПО «OZ

конфигуратор» для персонального компьютера под управлением ОС Windows, подключение через

интерфейс USB.

Измерительные преобразователи АРП1.0 и ИП серии А200, А300, В300, С300 имеют

встроенное ПО, разработанное изготовителем специально для решения задач измерения

содержания определяемых компонентов в воздухе рабочей зоны.

ИП СО1.0 и СО2.0 являются полностью аналоговыми устройствами, не содержат

микроконтроллера и не имеют встроенного ПО.

БСУ имеет встроенное ПО, разработанное изготовителем специально для решения задач

приема и обработки измерительной информации от ИП, архивирования и хранения результатов

измерений, световой и звуковой сигнализации о достижении заданных уровней срабатывания

сигнализации, формирования и выдачи сигналов управления внешними устройствами, а также

обмена информацией с удаленным терминалом по интерфейсу RS-485 Modbus RTU.

ПО БСУ выполняет следующие функции:

- сбор, обработка и анализ измерительных данных от удаленных групп ИП;

- архивирование случаев превышения пороговых концентраций;

- обеспечение ИП напряжением питания;

- визуальное отображение полученной информации;

- передача информации по одному или нескольким каналам связи для потребителей

(удаленных терминалов);

- управление внешними исполнительными устройствами;

- взаимодействие с оператором.

Встроенное ПО БСУ и МР идентифицируется по наклейке внутри корпуса устройств.

Влияниевстроенногопрограммногообеспеченияучтенопринормировании

метрологических характеристик систем.

Системы имеют защиту встроенного программного обеспечения от преднамеренных или

непреднамеренных изменений. Уровень защиты – «средний» по Р 50.2.077—2014.

Идентификационные данные встроенного ПО приведены в таблицах 3.1 - 3.5.

Таблица 3.1 - Идентификационные данные встроенного ПО БСУ всех исполнений

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОIVM.elf

Номер версии (идентификационный номер ПО) 1.0

Цифровой идентификатор ПОf3add68ff0c25564bc33378f63eed38a

Алгоритм расчета цифрового идентификатора ПО MD5

Примечание – номер версии программного обеспечения должен быть не ниже указанного в

таблице.

Таблица 3.2 - Идентификационные данные встроенного ПО МР8 всех исполнений

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОMR081.elf

Номер версии (идентификационный номер ПО) 1.0

Цифровой идентификатор ПО02be360573c14b251c4fbdddd77f4633

Алгоритм расчета цифрового идентификатора ПО MD5

Примечание – номер версии программного обеспечения должен быть не ниже указанного в

таблице.

Лист № 7

Всего листов 24

Таблица 3.3 - Идентификационные данные встроенного ПО ВМР всех исполнений

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОRele.elf

Номер версии (идентификационный номер ПО) 1.0

Цифровой идентификатор ПОf3bdcde3ebcf3d992487a523e7a69ee3

Алгоритм расчета цифрового идентификатора ПО MD5

Примечание – номер версии программного обеспечения должен быть не ниже указанного в

таблице.

Таблица 3.4 - Идентификационные данные встроенного ПО преобразователей измерительных

А200, А300, В300 и С300

Идентификационные данные (признаки)Значение

Идентификационное наименование ПО inkram_smc

Номер версии (идентификационный номер ПО) 1.0.1.11

Цифровой идентификатор ПО7b846451fd6910f6f0f21c41bfc82188

Алгоритм расчета цифрового идентификатора ПО MD5

Примечание – номер версии программного обеспечения должен быть не ниже указанного в

таблице.

Таблица 3.5 – Идентификационные данные встроенного ПО преобразователей измерительных

АРП1.0

Идентификационные данные (признаки)Значение

Идентификационное наименование ПО ARP

Номер версии (идентификационный номер ПО) 3.1Н

Примечание – номер версии программного обеспечения должен быть не ниже указанного в

таблице.

Метрологические и технические характеристики

основнойустановления

Время

более

включ.

Таблица 4 – Основные метрологические характеристикисистемы по измерительным

каналам с ИП

Предел

Пределыдопускаемого

Наименование Определяемый ЕдиницаДиапазон

д

о

п

у

с

к

а

емой

в

ре

м

ени

прогрева,

ИПкомпонентизмерений измерений

абсолютной п

о

казаний по

мин, не

погрешности

1)

уровню Т

0,9

,

с

от 0 до 20

±4

АМ1.0-ХХмг/м

3

св. 20 до 100

±(4+0,2∙(С

ВХ

-

45

20))

включ.

от 0 до 200

±40

АМ2.0

-

ХХ

Амм

иак

мг/

м

3

св. 200 до±(40+0,2∙(С

ВХ

-

45

30

2000 200))

от

0

до

60

±15

АМ3.0-ХХмг/м

3

св. 60 до 600



(15+0,2∙(С

ВХ

-

45

60))

Диапазон

измерений

Пределы

допускаемой

основной

абсолютной

погрешности

1)

±4

45

15

св. 20 до 100

±20

45

св. 100 до 500

Сероводород



1,2

60

30

св. 6 до 30

±4

60

св. 20 до 100

от 0 до 2

2)

±0,2

от 0 до 2

2)

±0,2

45

30

св. 1 до 5

±2

45

св. 10 до 50

ОА2.0-ХХ

±1

±2

св. 10 до 50

от 0 до 25

±1,0

3)



1,2

св. 6 до 30

Наименование Определяемый Единица

ИПкомпонентизмерений

времени

Лист № 8

Всего листов 24

Предел

допускаемого

Время

установления

прогрев

а

,

показаний по

уровню Т

0,9

,

с

мин, не

более

мг/м

СО1.0-ХХ

3

СО1.0-0

от 0 до 20

включ.

±(4+0,2∙(С

ВХ

-

20))

мг/м

Оксид

углерода

СО2.0-ХХ

3

СО2.0-0

от 0 до 100

включ.

±(20+0,2∙(С

ВХ

-

100))

СВ1.0-ХХмг/м

3

от 0 до 6

включ.

±(1,2+0,2∙(С

ВХ

-

6))

СВ2.0-ХХмг/м

3

от 0 до 20

включ.

±(4+0,2∙(С

ВХ

-

20))

ВД1.0-ХХВодород

объе

м

ная

доля, %

13030

ВД2.0-ХХВодород

объе

м

ная

доля, %

13030

ХЛ1.0-ХХХлормг/м

3

от 0 до 1

включ.

±(0,2+0,2∙(С

ВХ

-

1))

ХЛ2.0-ХХХлормг/м

3

от 0 до 10

включ.

±(2+0,2∙(С

ВХ

-

10))

мг/м

6030

±(1+0,2∙(С

ВХ

-5))

Диоксид

3

азота

ОА3.0-ХХ

от 0 до 5

включ.

св. 5 до 30

от 0 до 10

включ.

±(2+0,2∙(С

ВХ

-

10))

KC1.0-ХХКислород

объе

м

ная

доля, %

2030

серы

СД1.0-ХХ

Ди

о

ксид

мг/м

3

от 0 до 6

включ.

6030

±(1,2+0,2∙(С

ВХ

-

6))

основнойустановления

Время

более



0,6

±(0,6 +

включ.

Лист № 9

Всего листов 24

Предел

Пределыдопускаемого

Наименование Определяемый ЕдиницаДиапазон

д

о

п

у

с

к

а

емой

в

ре

м

ени

прогрева,

ИПкомпонентизмерений измерений

абсолютной п

о

казаний по

мин, не

погрешности

1)

уровню Т

0,9

,

с

от 0 до 3

СК1.0-ХХмг/м

3

вклю

ч

.

4560

Синильная

св.

3

до

15

0,25(С

ВХ

-3))

кислота

от

0

до 5



1

СК2.0-ХХмг/м

3

св.5 до 40

±(1+0,25∙(С

ВХ

-

4560

5))

водород

включ.

4)

ХЛВ1.0-ХХ

Хлорис

ты

й

мг/м

3

от 0

д

о 5

±1

9030

св. 5 до 30 ±(1+0,2∙(С

ВХ

-5))

ГР1.0-ХХ

ГР1.0-Т-ХХ Горючие газы

% НКПРот

0 до 50±5

5)

155

ГР2.0-Т-ХХи пары

ГР2.0-ХХ

ИКДУ1.0-Диоксидобъемная

ХХуглеродадоля, %

ВХ



(0,05+0,07∙С )

от 0 до 53530

погрешности

ВремяВремя

Порогисрабатывания прогрева,

______________________

1)

С

ВХ

– содержание измеряемого компонента на входе в ИП.

2)

ИП ВД1.0-ХХ имеют диапазон показаний объемной доли водорода от 0 до 2 %, ВД2.0-

ХХ – от 0 до 4 %.

3)

Пределы допускаемой основной абсолютной погрешности датчика ИП KC1.0-ХХ ±0,9

% об.д., наименьший разряд индикации дисплея СКВА-03 по измерительному каналу объемной

доли кислорода 1 % об.д.

4)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: метан (CH

4

), пропан (C

3

H

8

), бензол (C

6

H

6

), водород (H

2

), гексан

(C

6

H

14

), аммиак (NH

3

), ацетилен (C

2

H

2

), бутан (C

4

H

10

).

5)

Пределыдопускаемойосновнойабсолютнойпогрешностинормированыдля

поверочного компонента, по которому проведена градуировка при выпуске из производства.

Таблица 5 - Основные метрологические характеристики системы по измерительным каналам с ИП

с релейным выходом

Пределы

допускаемой

Наименование ОпределяемыйЕдиницаосновной

ИПкомпонентизмеренийабсолютной

си

г

нализациимин

Аммиак9060

срабатывания

1)

АМП1.0-ХХмг/м

3

20/60±0,25∙Свх

АМП2.0-ХХмг/м

3

500±0,25∙Свх

ФРП1.0Хладоны

2)

мг/м

3

3000±750

3)

6045

__________________

1)

С

ВХ

– содержание измеряемого компонента на входе в ИП, массовая концентрация, мг/м

3

.

2)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: CHClF

2

(R22), CF

3

CH

3

(R143a), CF

2

HCHF

2

(R134), CH

3

CHF

2

погрешности

ВремяВремя

Порогисрабатывания прогрева,

Лист № 10

Всего листов 24

Пределы

допускаемой

Наименование ОпределяемыйЕдиницаосновной

ИПкомпонентизмеренийабсолютной

си

г

нализациимин

срабатывания

1)

(R152a), CHF

3

(R23), СF

2

H

2

(R32), С

3

F

7

H (227ea)

3)

Пределы допускаемой основной абсолютной погрешности нормированы для поверочного

компонента, по которому проведена градуировка при выпуске из производства.

новной абсолютной по-

грешности

каемого време

Сероводород

включ.

В307, С307

включ.

Таблица 6 – Основные метрологические характеристики системы по измерительным каналам с

ИП А200, А300, В 300 и С300

Предел допус-

Наименование ОпределяемыйДиапазон изме-

Пр

е

д

е

лы

д

о

п

ус

к

а

ем

ой ос-

ни установле-

-

ИПкомпонентрений

1)

ния показаний

по уровню Т

0,9

,

с

А200, А300,

от 0 до 3 мг/м

3

±0,6 мг/м

3

В

300, С300

св. 3 до 20 мг/м

3

±(0,6 + 0,2(С

ВХ

-3)) мг/м

3

А201,

А

301,

от 0 до 10 мг/м

3

±2 мг/м

3

В

301, С301

от 10 до 50 мг/м

3

±(2+0,2(С

ВХ

-10)) мг/м

3

от 0 до 20 мг/м

3

±4 мг/м

3

А203, А303,включ.

В303, С303св. 20 до 10045

мг/м

3

±(4 + 0,20(С

ВХ

-20)) мг/м

3

от 0 до 400 мг/м

3

±80 мг/м

3

А204, А304,включ.

В304, С304св. 400 до 2000±(80 + 0,20(С

ВХ

-400))

Аммиак

мг/м

3

мг/м

3

А205, А305,

от 0 до 120 мг/м

3

±20 мг/м

3

В

305, С305

от 0 до 600 мг/м

3



(20+(С

ВХ

-120)) мг/м

3

от 0 до 40 мг/м

3

±5 мг/м

3

А206, А306,включ.

В306, С306 св. 40 до 200

мг/м

3

±(5 + 0,20(С

ВХ

-40)) мг/м

3

45

А207, А307,

Хлор

от 0 до 1 мг/м

3

±0,2 мг/м

3

св. 1 до 6 мг/м

3

±(0,2 + 0,2(С

ВХ

-1)) мг/м

3

от 0 до 10 мг/м

3

А208, А308,включ.±2 мг/м

3

В308, С308 св. 10 до 50

Хлормг/м

3

±(2 + 0,20(С

ВХ

-10)) мг/м

3

А209, А309,

от 0 до 6 мг/м

3

±1,2 мг/м

3

В

309, С309

св. 6 до 30 мг/м

3

±(1,2 + 0,20(С

ВХ

-6)) мг/м

3

А210, А310, Хлористый во-

от

0

до 3

мг

/

м

3

±1

мг

/м

3

В

310, С310до

р

од

св. 3 до 10 мг/м

3

±(1+0,2(С

ВХ

-3)) мг/м

3

включ.120

Наименование

ИП

Определяемый

компонент

Диапазон изме-

рений

Пределы допускаемой ос-

новной абсолютной по-

грешности

1)

А211, А311,

В311, С311

Оксид углеро-

да

±4 мг/м

3

45

А212, А312,

В312, С312

±40 мг/м

3

А213, А313,

В313, С313

Диоксид азота

А214, А314,

В314, С314

±2 мг/м

3

А215, А315,

В315, С315

Диоксид серы

А216, А316,

В316, С316

±4 мг/м

3

А217, А317,

В317, С317

Фосген

120

А218, А318,

В318, С318

Синильная

кислота

60

Кислород

30

Водород

45

А221, А325,

В325, С325

Фосфин

60

±5 % НКПР

15

А326, В326,

С326

Горючие газы

и пары

4)

±5 % НКПР

±(5+0,1(С

ВХ

-50)) % НКПР

30

от 0 до 20 мг/м

3

±(0,5+0,2С

ВХ

) мг/м

3

от 0 до 200 мг/м

3

±(5+0,2С

ВХ

) мг/м

3

Лист № 11

Всего листов 24

Предел допус-

каемого време-

ни установле-

ния показаний

по уровню Т

0,9

,

с

±(4 + 0,2(С

ВХ

-20)) мг/м

3

±(40+0,2(С

ВХ

-200)) мг/м

3

±1 мг/м

3

±(1 + 0,2(С

ВХ

-5)) мг/м

3

±(2 + 0,2(С

ВХ

-10)) мг/м

3

±1,2 мг/м

3

±(1,2 + 0,2(С

ВХ

-6)) мг/м

3

±(4 + 0,2(С

ВХ

-20)) мг/м

3

±0,3 мг/м

3

±(0,3 + 0,25(С

ВХ

-1)) мг/м

3

±0,6 мг/м

3

±(0,6 + 0,25(С

ВХ

-3)) мг/м

3



1 % (об.д.)

2)

А219, А319,

В319, С319

А220, А320,

В320, С320

±0,2 % (об.д.)

±0,4 мг/м

3

±(0,4 + 0,2(С

ВХ

-2)) мг/м

3

А324, В324,

С324

Горючие газы

и пары

3)

от 0 до 20 мг/м

3

включ.

св. 20 до 100

мг/м

3

от 0 до 200 мг/м

3

включ.

св. 200 до 1000

мг/м

3

от 0 до 5 мг/м

3

включ.

св. 5 до 20 мг/м

3

от 0 до 10 мг/м

3

включ.

св. 10 до 50

мг/м

3

от 0 до 6 мг/м

3

включ.

св. 6 до 30 мг/м

3

от 0 до 20 мг/м

3

включ.

св. 20 до 100

мг/м

3

от 0 до 1 мг/м

3

включ.

св. 1 до 5 мг/м

3

от 0 до 3 мг/м

3

включ.

св. 3 до 15 мг/м

3

от 0 до 30%

(об.д.)

от 0 до 2 %

(об.д.)

от 0 до 2 мг/м

3

включ.

св. 2 до 10 мг/м

3

от 0 до 50 %

НКПР

от 0 до 50%

НКПР включ.

св. 50 до 100 %

НКПР

А327, В327,

С327

А328, В328,

С328

Органические

вещества

5)

Органические

вещества

6)

новной абсолютной по-

грешности

каемого време

±(10+0,2С ) мг/м

3

С330родаоб.д.)

Регистрац

CAS

1)

компонента

2)

основной абсолютной

% НКПР

Лист № 12

Всего листов 24

Предел допус-

Наименование ОпределяемыйДиапазон изме-

Пр

е

д

е

лы

д

о

п

ус

к

а

ем

ой ос-

ни установле-

-

ИПкомпонентрений

1)

ния показаний

по уровню Т

0,9

,

с

А329, В329,Органическиеот 0 до 2000

С329вещества

7)

мг/м

3

ВХ

А330,

В

330,Дио

кс

ид угле-от

(

0 до 5%



(0,1+0,15С

ВХ

) мг/м

3

30

__________________

1)

С

ВХ

– значение содержания определяемого компонента на входе ИП, объемная доля, %,

массовая концентрация, мг/м

3

, довзрывоопасная концентрация, % НКПР.

2)

Пределы допускаемой основной абсолютной погрешности датчиков А219, А319, В319,

С319 ±0,9 % об.д., наименьший разряд индикации дисплея СКВА-03 по измерительному каналу

объемной доли кислорода 1 % об.д.

3)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: метан (CH

4

), пропан (C

3

H

8

), бутан (C

4

H

10

), гексан (C

6

H

14

), бензол

(C

6

H

6

). ИП типа А324, В324 и С324 с градуировкой на метан, могут применяться для

сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных

концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным

12 % НКПР (перечень контролируемых компонентов указан в приложении к паспорту ИП).

4)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: метан (CH

4

), пропан (C

3

H

8

), бутан (C

4

H

10

), гексан (C

6

H

14

). ИП типа

А326, В326 и С326 с градуировкой на гексан, могут применяться для сигнализации о наличии

горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне

сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог

2" равным 20 %НКПР.

5)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод.

6)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: изобутилен, бензол, бутанол, о-ксилол.

7)

Градуировка ИП осуществляется изготовителем при выпуске из производства по одному

из поверочных компонентов: толуол, гексан, этанол.

Таблица 7 – Основные метрологические характеристики системы по измерительным каналам с

преобразователем измерительным акусторезонансным АРП1.0

Диапазон измерений

Определяемыйионный

сод

е

р

ж

а

ни

я о

п

ределя

ем

огоПределы

д

о

пус

кае

мо

й

компонент номер

3)

о

бъемная

по

г

решн

о

сти

4) 5)

доля, %

метан (CH

4

)74-82-8от 0 до 50от 0 до 2,2±5% НКПР

этан (C

2

H

6

)74-84-0от 0 до 50от 0 до 1,2±5% НКПР

пропан (C

3

H

8

)74-98-6от 0 до 50от 0 до 0,85±5% НКПР

бутан (C

4

H

1

0)106-97-8от 0 до 50от 0 до 0,7±5% НКПР

и-бутан (i-C

4

H

10

)75-28-5от 0 до 50от 0 до 0,65±5% НКПР

пентан (C

5

H

12

)109-66-0от 0 до 50от 0 до 0,55±5% НКПР

циклопентан (C

5

H

10

)287-92-3от 0 до 50от 0 до 0,7±5% НКПР

гексан (C

6

H

14

)

6)

110-54-3от 0 до 50от 0 до 0,5±5% НКПР

водород (H

2

)1333-74-0от 0 до 50от 0 до 2,0±5% НКПР

бензол (С

6

Н

6

)71-43-2от 0 до 50от 0 до 0,6±5% НКПР

Определяемый

компонент

Регистрац

ионный

номер

CAS

1)

Пределы допускаемой

основной абсолютной

погрешности

4) 5)

Лист № 13

Всего листов 24

% НКПР

110-82-7

142-82-5

115-07-1

Диапазон измерений

содержания определяемого

компонента

2)

3)

объемная

доля, %

от 0 до 50от 0 до 0,5

от 0 до 50от 0 до 0,425

от 0 до 50от 0 до 1,0

±5% НКПР

67-56-1

от 0 до 50от 0 до 3,0

±5% НКПР

64-17-5

от 0 до 50от 0 до 1,55

±5% НКПР

108-88-3

67-64-1

1634-04-4

от 0 до 50от 0 до 0,5

от 0 до 50от 0 до 1,25

от 0 до 50от 0 до 0,75

±5% НКПР

106-42-3

95-47-6

67-63-0

от 0 до 50от 0 до 0,45

от 0 до 50от 0 до 0,5

от 0 до 50от 0 до 1,0

±5% НКПР

106-99-0

75-21-8

от 0 до 50 от 0 до 0,7

от 0 до 50 от 0 до 1,3

±5% НКПР

циклогексан (C

6

H

12

)

гептан (C

7

H

16

)

пропилен (пропен)

(C

3

H

6

)

метиловый спирт (ме-

танол) (CH

3

OH)

этиловый спирт (эта-

нол) (C

2

H

5

OH)

толуол (С

6

Н

5

СН

3

)

ацетон (СН3СОСН

3

)

метил-третбутиловый

эфир, (МТБЭ, трет-

бутоксиметан)

(CH

3

СО(CH

3

)

3

)

пара-ксилол (п-C

8

H

10

)

орто-ксилол (о-C

8

H

10

)

изопропиловый спирт

(2-пропанол)

(CH

3

)

2

CHOH)

1,3-бутадиен (C

4

H

6

)

этиленоксид(оксид

этилена) (C

2

H

4

O)

хлорметан (CH

3

Cl)

бутилацетат (C

6

H

12

O

2

)

этилацетат (C

4

H

8

O

2

)

2-бутанон (C

4

H

8

O)

1-пропанол (C

3

H

7

OH)

октан (C

8

H

18

)

парынефтепродуктов

7)

74-87-3

123-86-4

141-78-6

78-93-3

71-23-8

111-65-9

-

от 0 до 25от 0 до 1,9

от 0 до 25от 0 до 0,3

от 0 до 25от 0 до 0,5

от 0 до 50от 0 до 0,75

от 0 до 30от 0 до 0,63

от 0 до 50от 0 до 0,4

от 0 до 50-

±5% НКПР

7664-41-7

124-38-9

аммиак (NH

3

)

диоксид углерода

(СО

2

)

хладон 12 (CF

2

Cl

2

)

8)

75-71-8

от 0 до 50

-

±5% НКПР

±0,12% об.д.

±(0,12+0,15 (С-1)) % об.д.

±0,075 % об.д.

хладон 22 (CHClF

2

)

9)

75-45-6

-

±(0,075+0,15(С-0,2) % об.д.

±0,075 % об.д.

гексафторид серы (SF

6

)

2551-62-4

-

от 0 до 7,5

от 0 до 1 включ.

св. 1 до 5

от0до0,2

включ.

св. 0,2 до 2,0

от0до0,2

включ.

св. 0,2 до 2,0

от 0 до 2,0

±(0,075+0,15(С-0,2) % об.д.

±(0,02+0,2∙C

вх

) % об.д.

Регистрац

Определяемыйионный

CAS

1)

2)

погрешности

4) 5)

% НКПР

3)

объ

Лист № 14

Всего листов 24

Диапазон измерений

содержания определяемогоПределы допускаемой

компонентн

о

мер

компонента

емная

основной абсолютной

доля, %

__________________

1)

Числовой идентификатор определяемого компонента в реестре Chemical Abstracts Service

(www.cas.org).

2)

Диапазон показаний довзрывоопасных концентраций горючих газов и паров горючих

жидкостей для выходного цифрового сигнала по протоколу MODBUS RTU составляет от 0 до

100% НКПР.

3)

Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

4)

Пределы допускаемой основной абсолютной погрешности нормированы при условии

загазованности контролируемой воздушной среды источниками, выделяющими только один

компонент.

5)

С

вх

– значение объемной доли определяемого компонента на входе газоанализатора, %.

6)

Преобразователи АРП1.0 с градуировкой на гексан в режиме газосигнализатора

(исполнение Г) при установке порога срабатывания сигнализации 20 % НКПР обеспечивают

возможность сигнализации о наличии горючих газов и паров горючих жидкостей и их смеси в

воздухе в диапазоне сигнальных концентраций от 5 до 50 % НКПР (перечень контролируемых

компонентов указан в Приложении А Руководства по эксплуатации ЕКРМ.413151.002 РЭ).

7)

Градуировка осуществляется изготовителем на один из определяемых компонентов:

- бензин неэтилированный по ГОСТ Р 51866-2002,

- топливо дизельное по ГОСТ 305-2013,

- керосин по ГОСТ Р 52050-2006,

- уайт-спирит по ГОСТ 3134-78,

- топливо для реактивных двигателей по ГОСТ 10227-2013,

- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и

авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и

топочному мазуту",

- бензин авиационный по ГОСТ 1012-2013.

8)

Преобразователи АРП1.0 с градуировкой на хладон 12 в режиме газосигнализатора

(исполнение Г) при установке порогов сигнализации в соответствии с таблицей 3 обеспечивают

возможность сигнализации объемной доли хладонов в диапазоне от 0,11 до 0,21 % (Порог 1)

(перечень контролируемых компонентов указан в Приложении А Руководства по эксплуатации

ЕКРМ.413151.002 РЭ).

9)

Преобразователи АРП1.0 с градуировкой на хладон 22 в режиме газосигнализатора

(исполнение Г) при установке порогов сигнализации в соответствии с таблицей 3 обеспечивают

возможность сигнализации объемной доли хладонов в диапазоне от 0,16 до 0,2 % (Порог 1)

(перечень контролируемых компонентов указан в Приложении А Руководства по эксплуатации

ЕКРМ.413151.002 РЭ).

Лист № 15

Всего листов 24

Значение

0,5

приведены в таблице 9

Таблица 8 – Метрологические характеристики системы

Наименование характеристики

Пределы допускаемой вариации показаний системы, в долях от

пределов допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной погрешности системы по

измерительным каналам

Время прогрева и время установления выходного сигнала по из-

мерительным каналам системы

приведены в таблице 10

Наименование ИП

Таблица 9 - Пределы допускаемой дополнительной погрешности системы по измерительным ка-

налам

Пределы допускаемой дополнительной погрешности, в долях от преде-

лов допускаемой основной абсолютной погрешности

от изменения от изменения относи- от изменения атмо-

температуры тельной влажности сферного давления

А324, В324, C324±1±1,4±1

в диапазоне темпера-в диапазоне от 5 дов диапазоне от 80 до

тур от -40 до +45

o

C 98 % (без конденсации) 120 кПа

А326, В326, C326±1,7±1±1

в диапазоне темпера-в диапазоне от 0 до 98в диапазоне от 80 до

тур от -40 до +45

o

C %. (без конденсации) 120 кПа

А219, А319, В319,±0,2±0,2±0,2

С319на каждые 10 °Сна каждые 10 %на каждые 10 кПа

А330, В330, С330 ±0,5 ±1 ±1

в диапазоне темпера-в диапазоне от 0 дов диапазоне от 80 до

тур от -40 до +45

o

C 95 % отн. 120 кПа

А211, А212, А311,

А312, С311, С312,

В311, В312

А207 − А209,

А307 − А309,

В307 − В309,

С307 − С309±0,2

А203 − А206,на каждые 10 %

А303 − А306,

В303 − В306,

С303 − С306

А200, А201, А300,

А301, В300, В301,±0,4±0,2

С300, С301на каждые 10 °Сна каждые 3,3 кПа

А210, А310, В310, ±1

С310на каждые 10 %

А213, А214, А313,

А314, В313, В314,

С313, С314±0,2

А215, А216, А315, на каждые 10 %

А316, В315, В316,

С315, С316

А217, А317, В317,

С317±0,5

А218, А318, В318, на каждые 10 %

С318

Наименование ИП

Не нормируется

ФРП1.0-ХХ

ИКДУ1.0-ХХ

АРП1.0

Лист № 16

Всего листов 24

Пределы допускаемой дополнительной погрешности, в долях от преде-

лов допускаемой основной абсолютной погрешности

от изменения от изменения относи- от изменения атмо-

температуры тельной влажности сферного давления

±0,4±0,1

±1

на каждые 10 °Сна каждые 10 %

в

д

иапазоне от

80

до 120 кПа

±0,15

на каждые 10 °С в

диапазоне температур

от 0 до плюс 45 ºС±0,3

±0,3на каждые 10 %

на каждые 10 °С в

диапазоне температур

от -40 до 0 ºС

температур

±0,2

±0,1 на каждые 10 °С

в диапазоне рабочих

на каждые

10 %

А221, А321, В321,

С321

А220, А320, В320,

С320

А327, В327, C327

А328, В328, C328

А329, В329, C329

АМ1.0-ХХ

АМ2.0-ХХ

АМ3.0-ХХ

АМП1.0-ХХ

АМП2.0-ХХ

СО1.0-ХХ

СО1.0-0

СО2.0-ХХ

СО2.0-0

СВ1.0-ХХ

СВ2.0-ХХ

ВД1.0-ХХ

ВД2.0-ХХ

ХЛ1.0-ХХ

ХЛ2.0-ХХ

ОА2.0-ХХ

ОА3.0-ХХ

KC1.0-ХХ

СД1.0-ХХ

СК1.0-ХХ

СК2.0-ХХ

ХЛВ1.0-ХХ

ГР1.0-ХХ

ГР2.0-ХХ

ГР1.0-Т-ХХ

ГР2.0-Т-ХХ

±0,3

на каждые 10 °С в±0,3

диапазоне температур на каждые 10 %

от -30 до +45 ºС

±0,7

на каждые 10 °С в

диапазоне температур

от -20 до 0 ºС±0,2

±0,1на каждые 10 %

на каждые 10 °С в

диапазоне температур

от 0 до +45 ºС

±0,5±0,2

на каждые 10 °Сна каждые 10 %

Не

норми

ру

е

тся

Лист № 17

Всего листов 24

Таблица 10 – Время прогрева и время установления выходного сигнала по измерительным кана-

лам системы

Измерительный канал сПредел допускаемого времени

измерительнымустановления показаний поВремя прогрева, мин, не более

преобразователем уровню Т

0,9

, с

ИПприведены в таблицах 4, 5

А200, А300, В 300 и С300 приведены в таблице 65

АРП1.0 45 10

Габаритные

питаниямА, не болееболее

Таблица 11 - Габаритные размеры, масса, параметры электрического питания измерительных

преобразователей

Диапазон

Наи

м

ен

о

вание ИП

напряженияТок потребления,

ра

з

мер

ы

1)

, мм, не

Масса,кг,не

(Uпит), В

бол

е

А200 − А221 25

А300 − А320, А325 35

А324

от 12 до 24

80

150×130×900,5

А32625

А327 − А32940

А33080

В300 − В320, B32540

B32460

В32630

B327 − B32940

B33080

C

300 −

C

320,

С

325

от 10 до 24

40

150×85×950,75

C324 60

C32630

C327 − C32940

C33080

АМ1.0-ПК150×100×860,30

АМ1.0-МК150×100×860,60

АМ1.0-ЭМС150×100×860,60

АМ1.0-ВУ175×100×860,65

АМ2.0-ПК150×100×860,30

АМ2.0-МК150×100×860,60

АМ2.0-ЭМС150×100×860,60

АМ2.0-ВУ175×100×860,65

АМ3.0-ПК150×100×860,30

АМ3.0-МК от 16 до 24 25150×100×860,60

АМ3.0-ЭМС150×100×860,60

АМ3.0-ВУ175×100×860,65

СО1.0-ПК150×100×860,30

СО1.0-МК150×100×860,60

СО1.0-ЭМС150×100×860,60

СО1.0-ВУ175×100×860,65

СО2.0-ПК150×100×860,30

СО2.0-МК150×100×860,60

СО2.0-ЭМС150×100×860,60

СО2.0-ВУ от 16 до 24 25175×100×860,65

Наименование ИП

Ток потребления,

мА, не более

Габаритные

размеры

1)

, мм, не

более

Масса,кг,не

более

от 16 до 24

25

Лист № 18

Всего листов 24

Диапазон

напряжения

питания

(Uпит), В

СО1.0-0

СО2.0-0

СВ1.0-ПК

СВ1.0-МК

СВ1.0-ЭМС

СВ1.0-ВУ

СВ2.0-ПК

СВ2.0-МК

СВ2.0-ЭМС

СВ2.0-ВУ

ВД1.0-МК

ВД1.0-ПК

ВД1.0-ЭМС

ВД1.0-ВУ

ВД2.0-МК

ВД2.0-ПК

ВД2.0-ЭМС

ВД2.0-ВУ

ХЛ1.0-ПК

ХЛ1.0-МК

ХЛ1.0-ЭМС

ХЛ1.0-ВУ

ХЛ2.0-ПК

ХЛ2.0-МК

ХЛ2.0-ЭМС

ХЛ2.0-ВУ

ОА2.0-ПК

ОА2.0-МК

ОА2.0-ЭМС

ОА2.0-ВУ

ОА3.0-ПК

ОА3.0-МК

ОА3.0-ЭМС

ОА3.0-ВУ

KC1.0-ПК

KC1.0-МК

KC1.0-ЭМС

KC1.0-ВУ

СД1.0-ПК

СД1.0-МК

СД1.0-ЭМС

СД1.0-ВУ

СК1.0-ПК

СК1.0-МК

СК1.0-ЭМС

СК1.0-ВУ

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

150×100×86

175×100×86

0,24

0,30

0,60

0,65

0,30

0,60

0,65

0,60

0,30

0,60

0,65

0,60

0,30

0,60

0,65

0,30

0,60

0,65

0,30

0,60

0,65

0,30

0,60

0,65

0,30

0,60

0,65

0,30

0,60

0,65

0,30

0,60

0,65

0,30

0,60

0,65

Габаритные

питаниямА, не болееболее

длина 240

Лист № 19 Trial

листов 24

Диапазон

Наи

м

ен

о

вание ИП

напряженияТок потребления,

ра

з

мер

ы

1)

, мм, не

Масса,кг,не

(Uпит), В

бол

е

СК2.0-ПК150×100×860,30

СК2.0-МК150×100×860,60

СК2.0-ЭМС150×100×860,60

СК2.0-ВУ175×100×860,65

ХЛВ1.0-ПК150×100×860,30

ХЛВ1.0-МК150×100×860,60

ХЛВ1.0-ЭМС150×100×860,60

ХЛВ1.0-ВУ175×100×860,65

ИКДУ1.0-ПК150×100×860,30

ИКДУ1.0-ЭМС150×100×860,49

ИКДУ1.0-ВУ175×100×860,60

ГР1.0-МК150×100×860,60

ГР1.0-ЭМС150×100×860,60

ГР1.0-ВУ175×100×860,65

ГР1.0-Т-МК 210×100×86

2)

0,60

2)

ГР1.0-Т-ЭМС от 15 до 24 45 210×100×86

2)

0,60

2)

ГР1.0-Т-ВУ 210×100×86

2)

0,60

2)

ГР2.0-МК150×100×860,60

ГР2.0-ЭМС150×100×860,60

ГР2.0-ВУ175×100×860,65

ГР2.0-Т-МК 210×100×86

2)

0,60

2)

ГР2.0-Т-ЭМС 210×100×86

2)

0,60

2)

ГР2.0-Т-ВУ 210×100×86

2)

0,60

2)

АМП1.0-МК150×100×860,60

АМП2.0-МК150×100×860,60

АМП1.0-ПК

110

150×100×860,45

АМП2.0-ПК

от 12 до 24

150×100×860,45

ФРП1.0-ПК150×100×860,45

АРП1.0 85

диа

м

етр

90

1,2

_________________

1)

Сведения о габаритных размерах ИП в формате «высота / ширина / длина» приведены в

эксплуатационных документах соответствующих ИП.

2)

Размер и масса указаны без учёта выносного сенсора.

Габаритные размеры

требляемая мощность /лее

мый ток не более 70 мА

Таблица 12 - Габаритные размеры, масса, параметры электрического питания модулей системы

СКВА-03

Диапазон напряжения

Наименование модулей

питания (U

пи

т),

В

,

п

о-

(ВхШхД), мм, не бо-

М

а

с

са

,

к

г, не

б

о-

ток

л

е

От 170 до 242 В, потреб-

БСУ-0, БСУ-Ехляемая мощность не бо-380×355×16715

лее 15 Вт

МР8-0, МР8-Ех

от

15

до 24В,

п

отребляе-

266×216×1003

Наименование модулей

Габаритные размеры

(ВхШхД), мм, не бо-

лее

Масса, кг, не бо-

лее

МР-8-0-МК, МР8-Ех-МК

285×216×100

4

ВМР4-Ех, ВМР4-0

266×216×100

3

ВМР8-Ех, ВМР8-0

Лист № 20

Всего листов 24

Диапазон напряжения

питания (Uпит), В, по-

требляемая мощность /

ток

от 15 до 24В, потребляе-

мый ток не более 70 мА

от 15 до 24В, потребляе-

мый ток не более 100 мА

от 15 до 24В, потребляе-

мый ток не более 200 мА

Диапазон

атмосферного

давления, кПа

от 80 до 120

o

C

относительной

Таблица 13 – Условия эксплуатации измерительных преобразователей

Диапазон температур

Диапаз

о

н

Наименование ИПокружающей среды,

влажности

п

р

и

температуре +25

o

C, %

А200, А201от -40 до +45от 15 до 90

А203 − А209от -40 до +45от 20 до 98

А211 − А216, А220от -40 до +45от 20 до 90

А210, А217, А218, А221от -30 до +45от 15 до 90

А219от -30 до +45 от 5 до 95

А300, А301от -40 до +45от 15 до 90

А303 − А309от -40 до +45от 20 до 98

А311 − А316, А320от -40 до +45от 20 до 90

А310, А317, А318, А325от -30 до +45от 15 до 90

А319от -30 до +45 от 5 до 95

А324от -40 до +45 от 5 до 98

А326от -40 до +45 от 0 до 98

А327, А328, А329от -30 до +45 от 0 до 90

А330от -40 до +45 от 0 до 95

B300, B301

C300, C301

от -40 до +45от 15 до 90

B303 − B309

C303 −

C309

от -40 до +45от 20 до 98

B311 − B316, B320

от - 30 до +45от 15 до 90

C311

− C316, C320

от -40 до +45от 20 до 98

B310, B317, B318, B325

C310, C317, C318, C325

B319, C319от -30 до +45от 5 до 95

B324, C324от -40 до +45от 5 до 98

B326, C326от -40 до +45от 0 до 98

B327, B328, B329

C327, C328, C329

от -30 до +45от 0 до 90

B330, C330от -40 до +45от 0 до 95

АМ1.0-ХХот -40 до +45

АМ2.0-ХХ от -40 до +45

АМ3.0-ХХ от -40 до +45

СО1.0-ХХот -30 до +45от 20 до 98

СО2.0-ХХот -30 до +45

СО1.0-0 от -15 до +45

СО2.0-0 от -15 до +45

Наименование ИП

Диапазон температур

окружающей среды,

o

C

Диапазон

атмосферного

давления, кПа

от 20 до 98

от 80 до 120

ИКДУ1.0-ХХ

от -20 до +45

от 0 до 99

ГР1.0-Т-ХХ

ГР2.0-Т-ХХ

от 20 до 95

АРП1.0

от 0 до 80

от 80 до 110

Лист № 21

Всего листов 24

Диапазон

относительной

влажности при

температуре +25

o

C, %

СВ1.0-ХХ

СВ2.0-ХХ

ВД1.0-ХХ

ВД2.0-ХХ

ХЛ1.0-ХХ

ХЛ2.0-ХХ

ОА2.0-ХХ

ОА3.0-ХХ

KC1.0-ХХ

СД1.0-ХХ

СК1.0-ХХ

СК2.0-ХХ

ХЛВ1.0-ХХ

от -40 до +45

от -30 до +45

от -40 до +45

от 0 до +45

от -40 до +45

ГР1.0-ХХ

ГР2.0-ХХ

ФРП1.0-ХХ

АМП1.0-ХХ

АМП2.0-ХХ

от -40 до +45

от -40 до +130

(выносной сенсор)

от -40 до +45 (блок

измерительный)

от -30 до +45

от +5 до +60

(исполнение «П»)

от -50 до +60

(исполнение «О»)

до 98

от 80 до 120

Таблица 14 – Условия эксплуатации модулей

модуля

Диапазон

Диапазон относитель-

ной влажности при

температуре 25˚С, %

Атмосферное дав-

ление, кПа

от -40 до +45

Н

а

и

м

ен

о

в

а

ние

температур окружа-

ющей среды,

o

C

БСУ-0, БСУ-Ехот -20 до +45

МР8-0, МР-8-0-МК

МР8-Ех, МР8-Ех-МК

ВМР4-Ех, ВМР8-Ех

ВМР4-0, ВМР8-0

Лист № 22

Всего листов 24

взрывозащиты, степень защиты оболочки преобразователей

Наименование ИП

Ex ib IIB/IIC T4 Gb

2Ex nAIIAT1 Gc X

1Ex ib IIB/IIC T4 Gb

1Ex d ib IIB +H2 T4 Gb

Таблица 15 - Маркировки

измерительных

Маркировка взрывозащиты

Степень за

щ

и

т

ы по

ГОСТ 14256-2015

Ex ib IIC/IIIC T4/T135C Gb

IP65

1Ex ib IIB/IIC T4/T135C Gb

IP67

Ex ib IIC/IIIC T4/T135C Gb IP65

1ExdibIIBT4 IP67

1Ex ib IIB/IIC T4 Gb

IP 54

A200 − А221

A300 − A320, A325 − A329

B300 − B320, B325 − B329

C300 − C320, C325 − C329

A324

B324, C324

АМ1.0-ХХ

АМ2.0-ХХ

АМ3.0-ХХ

АМП1.0-ХХ

АМП2.0-ХХ

СО1.0-ХХ

СО2.0-ХХ

СВ1.0-ХХ

СВ2.0-ХХ

ВД1.0-ХХ

ВД2.0-ХХ

ХЛ1.0-ХХ

ХЛ2.0-ХХ

ОА2.0-ХХ

ОА3.0-ХХ

KC1.0-ХХ

СД1.0-ХХ

СК1.0-ХХ

СК2.0-ХХ

ХЛВ1.0-ХХ

ГР1.0-ХХ

ГР2.0-ХХ

ГР1.0-Т-ХХ

ГР2.0-Т-ХХ

АРП1.0

1Ex d ib IIB +H2 T4 Gb +1Ex ib II

CT4

1Ex ib IIВ T4 GbIP65

Таблица 16 - Маркировки взрывозащиты, степень защиты оболочки модулей системы

Наименование модуляМаркировка взрывозащиты

Степень за

щ

и

т

ы по

ГОСТ 14256-2015

МР8-0, МР-8-0-МК

МР8-Ех, МР8-Ех-МК[Ex ib Gb] IIC/IIB *

Б

СУ

-0, Б

С

У-Ех

Устанавливаются внеIP54

ВМ

Р4-Е

х

, В

М

Р8-Ех

взрывоопасной зоны

______________

* Маркировка взрывозащиты указана в соответствии с сертификатом соответствия RU C-

RU.AA87.В.001803/21 от 12.05.2021 г.

Лист № 23

Всего листов 24

Наименование

10

ВМР4-0, ВМР8-0

Таблица 17 - Параметры надёжности

Средняя наработка наСредний срок

отказ, ч службы, лет

4000010

6000010

8000010

Преобразователи измерительные концентрации газов

Преобразователи измерительные с интеллектуальными

сенсорными модулями серий А200, А300, В300, С300

Преобразовательизмерительныйакусторезонансный

АРП1.0

БСУ-0

БСУ-Ех

МР8-0, МР-8-0-МК

МР8-Ех, МР8-Ех-МК

ВМР4-Ех, ВМР8-Ех

80 000 ч

или 100 000

переключений, что

раньше

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на

табличку на корпусе блока сигнализации и управления.

Комплектность средства измерений

Блок сигнализации и управления

1 шт.

Модуль расширения

по заказу, от 1 до 4 шт.

Выносной модуль реле

по заказу от 1 до 4 шт.

Таблица 18 - Комплектность средства измерений

НаименованиеОбозначениеКоличество

Преобразователь измерительный

Насадка градуировочная

Кабель USB

Комплект крепежа для монтажа модулей

Комплект крепежа для монтажа ИП

БСУ-0

или

БСУ-Ех

МР8-0, МР-8-0-МК

или

МР8-Ех, МР8-Ех-МК

ВМР4-Ех, ВМР8-Ех

или

ВМР4-0, ВМР8-0

согласно таблице 1

----

по заказу, от 1 до 32 шт.

1 шт.

по кол-ву модулей

по кол-ву ИП

Руководство по эксплуатации

Паспорт

Методика поверки

Паспорт на ИП

Паспорт на МР

Паспорт на ВМР

Документация

ЕКРМ.411741.003РЭ

ЕКРМ.411741.003ПС

МП-242-2408-2020

---

1 экз.

по кол-ву ИП

по кол-ву МР

по кол-ву ВМР

Программное обеспечение «СКВА32», ру-

ководство по программированию

-1 (электронный носитель)

Лист № 24

Всего листов 24

Сведения о методиках (методах) измерений

приведены в документе «Системы газоаналитические СКВА-03. Руководство по эксплуатации»

ЕКРМ.411741.003РЭ, раздел 11.

Нормативные и технические документы, устанавливающие требования к Системам

газоаналитическим СКВА-03

Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении Государственной

поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных

средах»

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня

измерений, относящихся к сфере государственного регулирования обеспечения единства

измерений»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия

ГОСТ 12.1.005-88 Системастандартовбезопасноститруда.Общиесанитарно-

гигиенические требования к воздуху рабочей зоны.

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие

технические требования и методы испытаний газоанализаторов горючих газов

ТУ4215-020-47275141-13СистемагазоаналитическаястационарнаяСКВА-03.

Технические условия

Изготовитель

ООО «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)

ИНН 7717136914

Адрес: 125438, г. Москва, ул. Михалковская, д.63Б, строение 1, эт. 3 пом. VII ком. 4, 4А

Web сайт:

www.inkram.ru

E-mail:

office@inkram.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон (812) 251-76-01, факс: (812) 713-01-14

Web-сайт

www.vniim.ru

E-mail

info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ RA.RU.311541.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
51988-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 330 кВ "Баксан"	Нет данных	ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
31455-06	Установки трубопоршневые поверочные стационарные	ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100	ЗАО "ОЗНА-Измерительные системы"/ ОАО "Акционерная компания ОЗНА", г.Октябрьский	2 года	Перейти
45689-10	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АМЗ"	Нет данных	ООО "Прософт-Системы", г.Екатеринбург	4 года	Перейти
15620-96	Системы газоаналитические	Regard	Фирма "Dragerwerk AG", Германия	6 месяцев	Перейти
20154-00	Системы программируемые фотометрические со встроенным принтером	Фотометр 5010	Фирма "Robert Riele GmbH & Co. KG", Германия	1 год	Перейти

Заказать поверкуСистемы газоаналитические стационарные СКВА-03ГРСИ 83036-21

Заказать поверку
Системы газоаналитические стационарные СКВА-03
ГРСИ 83036-21
