ГРСИ 83035-21: Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ

УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «15» сентября 2021 г. № 2027

Лист № 1

Регистрационный № 83035-21Всего листов 17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системаавтоматизированнаякоммерческогоучетатепловойэнергиии

теплоносителя ПАО «Мосэнерго» в части ТЭЦ-12

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии и теплоносителя

ПАО «Мосэнерго» в части ТЭЦ-12 (далее – АСКУТЭ ТЭЦ-12) предназначена для измерений

объемного расхода, объема, массы, температуры, разности температур, давления и количества

тепловой энергии, а также времени.

Описание средства измерений

Принцип действия АСКУТЭ ТЭЦ-12 основан на измерениях параметров теплоносителя

(объемный расход, объем, масса, температура, разность температур, давление) и количества

тепловой энергии измерительными компонентами с последующей обработкой измерительной

информации вычислительными компонентами.

АСКУТЭ ТЭЦ-12 представляет собой многофункциональную, проектно-компонуемую

трехуровневую автоматизированную измерительную систему с централизованным управлением

и распределенной функцией измерений. АСКУТЭ ТЭЦ-12 спроектирована для конкретного

объекта из компонентов серийного изготовления, принимается как законченное изделие

непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Перечень узлов

учета (УУ) приведен в таблице 1.

Таблица 1 – Перечень УУ

№Наименование

1 Магистраль №1 (1-я Бережковская)

2Магистраль №14 (3-я Бережковская)

3Магистраль №16 (Ростовский радиус)

4Магистраль №18 (Пироговский радиус)

5Магистраль №27 (МГУ)

6Магистраль №32 (Киевский радиус)

7Магистраль №34 (2-я Бережковская)

8Подпиток ПТВ №1

9Подпиток ПТВ №2

10 Подпиток Греющая вода на ДВ-400

11 Подпитка теплосети после ДВ-400

12 Подпиточная вода после ДПТС №3

13 Греющая вода на ДВ-800

14 Подпитка теплосети после ДВ-800

Лист № 2

Всего листов 17

Продолжение таблицы 1

№Наименование

15 Резервный подпиток теплосети от баков запаса подпиточной воды

16 ХВ Нижний коллектор

17 ХВ Верхний коллектор

18 ХОВ на подпиток ТС (резервный подпиток)

19 Наружный воздух

Нижний уровень включает в свой состав измерительные компоненты (средства

измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение

и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-12. Перечень СИ, которыми

укомплектованы УУ приведен в таблице 2.

Средний уровень: связующие компоненты - устройства сбора и передачи данных

(УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса

(серверИВК),коммутационноеоборудованиеиканалысвязидляобеспечения

информационного взаимодействия между уровнями системы.

Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в

центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ)

и вспомогательного оборудования.

Структурная схема АСКУТЭ ТЭЦ-12 приведена на рисунке 1.

Таблица 2 – Перечень СИ

Рег. №

8 – 15,

18

16, 17

19

№

1

Наименование

в ФИФ ОЕИ

Кол-во

Теплосчетчик ЭМИС-ЭСКО 2210, в составе: 72830-181 шт.

- вычислитель УВП-280 53503-131 шт.

1 - 7 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц)28363-142 шт.

- комплект термометров сопротивления КТПТР-0146156-102 комп.

2

- датчик давления ЭМИС-БАР 103Н72888-18 2 шт.

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-18 1 шт.

- вычислитель УВП-28053503-131 шт.

- теплосчетчик ВИС.Т3 исполнение ВС67374-171 шт.

- термометр сопротивления из платины технический ТПТ-1

3

46155-101 шт.

- датчик давления ЭМИС-БАР 103Н72888-181 шт.

Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе:48574-111 шт.

- вычислитель УВП-28053503-131 шт.

- термометр сопротивления из платины технический ТПТ-1

3

46155-101 шт.

- датчик давления ЭМИС-БАР 103Н72888-181 шт.

Вычислитель УВП-28018379-091 шт.

Термометр(термопреобразователь) платиновый техническийТПТ-114640-051 шт.

___________

1

Приведена нумерация в соответствии с таблицей 1;

2

Используется два комплекта термометров сопротивления КТПТР-01, датчики

температуры из первого комплекта установлены на прямом и обратном трубопроводе

магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ

МР», датчики из второго комплекта вынесены к границе балансовой принадлежности;

3

Вид исполнения ТПТ-1-3.

Лист № 3

Всего листов 17

АСКУТЭ ТЭЦ-12 оснащена системой обеспечения единого времени (далее - СОЕВ).

СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого

системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-12, где используются

средства измерений и вычислений, подразумевающих синхронизацию времени от источника

сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-

1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного

блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная

синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени

ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении

данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2

секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.

Допускается замена СИ из состава АСКУТЭ ТЭЦ-12 на аналогичные утвержденного

типа, допущенные к применению в установленном порядке, метрологические характеристики

которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-12,

приведенные в таблицах 5 - 6. Замена оформляется техническим актом в установленном

владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт

хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-12 как их

неотъемлемая часть.

АСКУТЭ ТЭЦ-12 позволяет по цифровым интерфейсам опрашивать теплосчетчики

установленные у сторонних организаций, при этом метрологические характеристики данных

измерительных каналов не нормируются.

АСКУТЭ ТЭЦ-12 выполняет следующие функции:

- измерение количественных и качественных параметров теплоносителя и тепловой

энергии, используемых для формирования данных коммерческого учета;

- ведение единого времени при выполнении измерений количества тепловой энергии и

параметров теплоносителя;

- периодический (часовые, суточные, месячные значения) сбор результатов измерений

тепловой энергии и параметров теплоносителя;

- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ

нижнего уровня;

- хранение и ведение базы данных параметров теплоносителей;

- обеспечение доступа операторов к текущей и архивной информации в виде таблиц,

графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;

- информационное взаимодействие с внешними и смежными системами;

- обеспечениезащитыоборудования,программногообеспеченияот

несанкционированного доступа на физическом и программном уровне.

Пломбирование СИ нижнего уровня, а также связующих и вычислительных

компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-12, проводится в соответствии с

конструкторской, технической и эксплуатационной документацией на них. Нанесение знака

поверки на АСКУТЭ ТЭЦ-12 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-12 указан в

формуляре.

Лист № 4

Всего листов 17

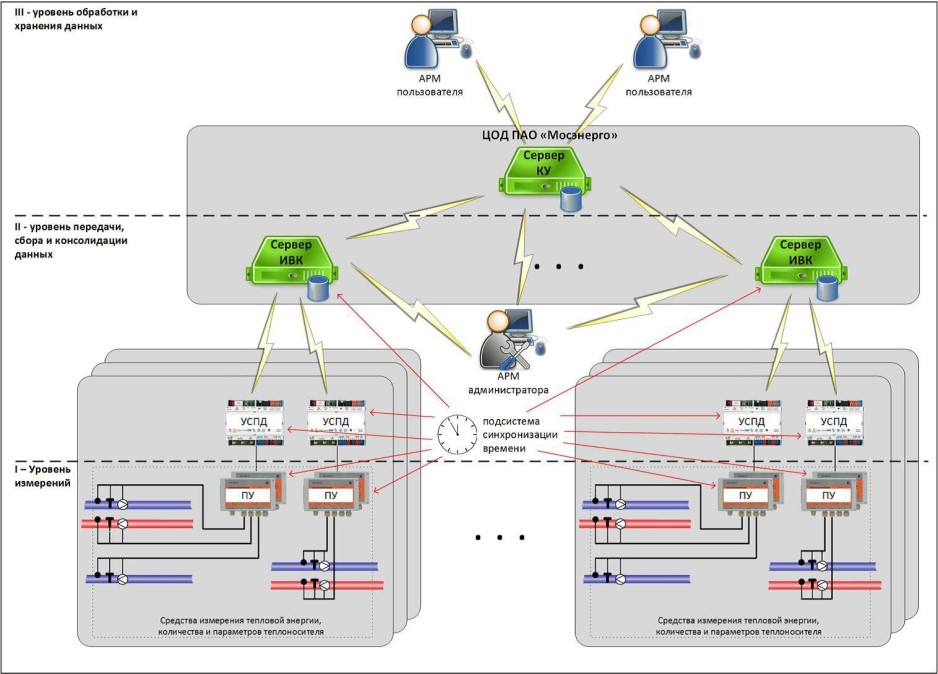

Рисунок 1 - Структурная схема АСКУТЭ ТЭЦ-12

Программное обеспечение

Программное обеспечение (ПО) АСКУТЭ ТЭЦ-12 включает в свой состав:

- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе

АСКУТЭ филиала ТЭЦ-12, идентификационные данные ПО НУ в соответствии с описаниями

типа на данные СИ;

- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с

таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса

АСКУТЭ филиала ТЭЦ-12 и реализует следующие функции:

- сбор измерительной информации с НУ;

- вычислениесредневзвешеннойэнтальпиитеплоносителявобратных

трубопроводах главных магистралей ТЭЦ-12;

- вычисление тепловой энергии в соответствии с заложенными алгоритмами;

- вычисление объема подпиточной воды;

- обеспечение работоспособности СОЕВ;

- передача измерительной информации на верхний уровень.

- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с

таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-12

размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие

функции:

- сбор, хранение и обработка первичных (немодифицированных) данных об

отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего

уровней;

- вычисление суммарной тепловой энергии;

Лист № 5

Всего листов 17

- формирование замещающих значений (досчетов) посредством алгоритмов,

учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в

нештатных режимах;

- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии

и расхода теплоносителей от объекта генерации;

- накопление и обработка данных в отдельном аналитическом хранилище данных,

их анализ и отображение, а также предоставление регламентированной отчетности;

- мониторинг, аудит работоспособности и обработки диагностической информации

от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-12;

- централизованное ведение паспортов по объектам коммерческого учета и

справочников,используемыхдляобеспеченияинформационнойсовместимости

функциональных подсистем ВУ АСКУТЭ ТЭЦ-12;

- обмен данными с внешними и смежными информационными системами;

- настройка ролей пользователей, администрирования действий пользователей, в

соответствии с разработанной и утвержденной ролевой моделью;

- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-12;

- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-12.

Нормирование метрологических характеристик АСКУТЭ филиала ТЭЦ-12 проведено

с учетом влияния программного обеспечения.

КонструкцияимонтажоборудованиясреднегоуровняАСКУТЭТЭЦ-12

предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и

измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие

механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и

измерительной информации обеспечивается логином и паролем, а также введением журнала

событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен

механическими средствами защиты и пропускным режимом. Уровень защиты ПО в

соответствии с Р 50.2.077-2014:

- для ПО НУ – в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ

ТЭЦ-12;

- для ПО СУ – «высокий»;

- для ПО ВУ – «высокий».

Таблица 3 – Идентификационные данные ПО СУ

Значение

Теплоэнергоучет. Метролог

US-ME

не ниже 1.1.0

E72C3A765F0313287A953BE75B6BE96F

Идентификационные данные (признаки)

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления контрольной суммы

исполняемого кода

MD5

Лист № 6

Всего листов 17

Таблица 4 – Идентификационные данные ПО ВУ

Значение

Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-12

0.1.663

0ef542e3e9bc86eefcd558e6f7f8a132

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления контрольной суммы

исполняемого кода

MD5

Метрологические и технические характеристики

Таблица 5 – Метрологические характеристики АСКУТЭ ТЭЦ-12

Наименование характеристики

Основные режимы

ТЭЦ-12

от ±1,62 до ±3,56

Значения

обеспечиваемые

применяемыми СИ

2

3

от 63,39 до 19198,72

от 120 до 5500

от ±0,46 до ±3,31

от ±0,49 до ±1,96

от ±0,58 до ±3,43

от ±0,61 до ±2,08

от 0 до +180

от +70 до +130

от +40 до +65

от ±0,60 до ±1,32

от 3 до 180

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

от ±0,55 до ±3,50

от ±0,60 до ±0,95

от ±0,52 до ±1,50

от ±0,53 до ±0,65

1

1. Магистраль №1 (1-я Бережковская) DN800

Диапазон измерений объемного расхода, м

3

/ч

- подающий

- обратный

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений температуры, °С

- подающий

- обратный

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающий

- обратный

Диапазон измерений разности температур, °С

Пределы допускаемой относительной погрешности

измерений разности температур (E

t

), %

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии (E

c

), %

Пределы допускаемой относительной погрешности

измерений количества тепловой энергии, %

E

f

+ E

t

+ E

c

,

но не более ±6,5

от 0 до 1600

от 0 до 630

Диапазон измерений избыточного давления, кПа

- подающий

- обратный

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающий

- обратный

от ±0,53 до ±0,90

Лист № 7

Всего листов 17

Продолжение таблицы 5

от ±1,62 до ±3,50

3

от 70 до 3000

от ±0,49 до ±1,91

от ±0,48 до ±1,46

от ±0,61 до ±2,03

от ±0,60 до ±1,58

от +70 до +130

от +40 до +65

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

от ±0,60 до ±0,95

от ±0,54 до ±0,64

от 0 до 1600

от 0 до 630

от ±0,53 до ±0,90

от 350 до 9500

от ±0,48 до ±1,26

от ±0,60 до ±1,38

12

2. Магистраль № 14 (3-я Бережковская) DN600/DN500

Диапазон измерений объемного расхода, м

3

/ч

- подающий (DN600)от 35,66 до 10799,28

- обратный (DN500) от 24,76 до 7499,5

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %

- подающийот ±0,46 до ±3,31

- обратный от ±0,46 до ±3,31

Пределы допускаемой относительной погрешности

измерений массы, %

- подающийот ±0,58 до ±3,43

- обратныйот ±0,58 до ±3,43

Диапазон измерений температуры, °С

- подающийот 0 до +180

- обратныйот 0 до +180

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающийот ±0,60 до ±1,32

- обратныйот ±0,60 до ±1,32

Диапазон измерений разности температур, °С от 3 до 180

Пределы допускаемой относительной погрешности

измерений разности температур (E

t

), %от ±0,55 до ±3,50

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии (E

c

), %от ±0,52 до ±1,50

Пределы допускаемой относительной погрешности

измерений количества тепловой энергии, %E

f

+ E

t

+ E

c

,

но не более ±6,5

Диапазон измерений избыточного давления, кПа

- подающийот 0 до 1600

- обратныйот 0 до 1600

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающийот ±0,53 до ±0,90

- обратныйот ±0,53 до ±0,90

3. Магистраль № 16 (Ростовский радиус) DN1000

Диапазон измерений объемного расхода, м

3

/ч

- подающийот 99,05 до 29998

- обратныйот 99,05 до 29998

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %от ±0,46 до ±3,31

Пределы допускаемой относительной погрешности

измерений массы, %от ±0,58 до ±3,43

Диапазон измерений температуры, °С

- подающий от 0 до +180

- обратный от 0 до +180

от +70 до +130

от +40 до +65

Лист № 8

Всего листов 17

Продолжение таблицы 5

от ±1,61 до ±2,86

3

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

от ±0,60 до ±0,95

от ±0,53 до ±0,65

от 0 до 1600

от 0 до 630

от ±0,53 до ±0,90

от 70 до 3000

от ±0,48 до ±1,46

от ±0,49 до ±1,91

от ±0,60 до ±1,58

от ±0,61 до ±2,03

от +70 до +130

от +40 до +65

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

от ±0,60 до ±0,95

12

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающийот ±0,60 до ±1,32

- обратныйот ±0,60 до ±1,32

Диапазон измерений разности температур, °С от 3 до 180

Пределы допускаемой относительной погрешности

измерений разности температур (E

t

), %от ±0,55 до ±3,50

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии (E

c

), %от ±0,52 до ±1,50

Пределы допускаемой относительной погрешности

измерений количества тепловой энергии, %E

f

+ E

t

+ E

c

,

но не более ±6,5

Диапазон измерений избыточного давления, кПа

- подающийот 0 до 1600

- обратныйот 0 до 1600

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающийот ±0,53 до ±0,90

- обратныйот ±0,53 до ±0,90

4. Магистраль № 18 (Пироговский радиус) DN500/DN600

Диапазон измерений объемного расхода, м

3

/ч

- подающий (DN500)от 24,76до 7499,5

- обратный (DN600)от 35,66 до 10799,28

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %

- подающийот ±0,46 до ±3,31

- обратный от ±0,46 до ±3,31

Пределы допускаемой относительной погрешности

измерений массы, %

- подающийот ±0,58 до ±3,43

- обратныйот ±0,58 до ±3,43

Диапазон измерений температуры, °С

- подающийот 0 до +180

- обратныйот 0 до +180

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающийот ±0,60 до ±1,32

- обратныйот ±0,60 до ±1,32

Диапазон измерений разности температур, °С от 3 до 180

Пределы допускаемой относительной погрешности

измерений разности температур (E

t

), %от ±0,55 до ±3,50

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии (E

c

), %от ±0,52 до ±1,50

от ±0,53 до ±0,65

Лист № 9

Всего листов 17

Продолжение таблицы 5

от ±1,61 до ±3,06

от ±1,61 до ±3,47

2

3

1

Пределы допускаемой относительной погрешности

измерений количества тепловой энергии, %

E

f

+ E

t

+ E

c

,

но не более ±6,5

от 0 до 1600

от 0 до 630

от ±0,53 до ±0,90

от 24,76 до 7499,5

от 50 до 2200

от ±0,46 до ±3,31

от ±0,48 до ±1,87

от ±0,58 до ±3,43

от ±0,60 до ±1,99

от 0 до +180

от +70 до +130

от +40 до +65

от ±0,60 до ±1,32

от 3 до 180

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

от ±0,55 до ±3,50

от ±0,60 до ±0,95

от ±0,52 до ±1,50

от ±0,54 до ±0,64

Диапазон измерений избыточного давления, кПа

- подающий

- обратный

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающий

- обратный

5. Магистраль № 27 (МГУ) DN500

Диапазон измерений объемного расхода, м

3

/ч

- подающий

- обратный

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений температуры, °С

- подающий

- обратный

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающий

- обратный

Диапазон измерений разности температур, °С

Пределы допускаемой относительной погрешности

измерений разности температур (E

t

), %

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии (E

c

), %

Пределы допускаемой относительной погрешности

измерений количества тепловой энергии, %

E

f

+ E

t

+ E

c

,

но не более ±6,5

от 0 до 1600

от 0 до 630

от ±0,53 до ±0,90

Диапазон измерений избыточного давления, кПа

- подающий

- обратный

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающий

- обратный

6. Магистраль № 32 (Киевский радиус) DN600

Диапазон измерений объемного расхода, м

3

/ч

- подающий

- обратный

от 35,66 до 10799,28

от 70 до 3500

Лист № 10

Всего листов 17

Продолжение таблицы 5

от ±1,61 до ±3,51

2

3

от ±0,46 до ±3,31

от ±0,48 до ±1,91

от ±0,58 до ±3,43

от ±0,60 до ±2,03

от 0 до +180

от +70 до +130

от +40 до +65

от ±0,60 до ±1,32

от 3 до 180

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

от ±0,55 до ±3,50

от ±0,60 до ±0,95

от ±0,52 до ±1,50

от ±0,53 до ±0,65

E

f

+ E

t

+ E

c

,

но не более ±6,5

от 0 до 1600

от 0 до 630

от ±0,53 до ±0,90

от 63,39 до 19198,72

от 120 до 7500

от ±0,46 до ±3,31

от ±0,48 до ±1,96

от ±0,58 до ±3,43

от ±0,60 до ±2,08

от 0 до +180

от +70 до +130

от +40 до +65

от ±0,60 до ±1,32

от 3 до 180

от ±0,88 до ±1,12

от ±0,76 до ±0,86

от 20 до 86

1

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений температуры, °С

- подающий

- обратный

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающий

- обратный

Диапазон измерений разности температур, °С

Пределы допускаемой относительной погрешности и

измерений разности температур (E

t

), %

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии, (E

c

), %

Пределы допускаемой относительной погрешности

измерений количества

тепловой энергии, %

Диапазон измерений избыточного давления, кПа

- подающий

- обратный

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающий

- обратный

7. Магистраль № 34 (2-я Бережковская) DN800

Диапазон измерений объемного расхода, м

3

/ч

- подающий

- обратный

Пределы допускаемой относительной погрешности

измерений объемного расхода (E

f

), %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений температуры, °С

- подающий

- обратный

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

- подающий

- обратный

Диапазон измерений разности температур, °С

Пределы допускаемой относительной погрешности

измерений разности температур (E

t

), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Лист № 11

Всего листов 17

Продолжение таблицы 5

от ±1,61 до ±3,55

2

3

от ±0,52 до ±1,50

от ±0,53 до ±0,65

1

Пределы допускаемой относительной погрешности

вычисления количества тепловой энергии (E

c

), %

Пределы допускаемой относительной погрешности

измерений количества тепловой энергии, %

E

f

+ E

t

+ E

c

,

но не более ±6,5

от 0 до 1600

от 0 до 630

от ±0,53 до ±0,90

от 1 до 1000

от ±0,6 до ±2,00

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

от ±0,53 до ±0,90

от -100 до +300

от ±0,53 до ±0,90

от +20 до +102

от ±0,60 до ±1,80

от ±0,68 до ±1,01

от ±1,10 до ±4,19

от ±1,16 до ±3,51

от 1 до 1000

от ±0,6 до ±2,00

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

от ±0,53 до ±0,90

от -100 до +300

от ±0,53 до ±0,90

от +20 до +102

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Диапазон измерений избыточного давления, кПа

- подающий

- обратный

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

- подающий

- обратный

8. Подпиток ПТВ № 1 DN200

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

9. Подпиток ПТВ № 2 DN200

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

от ±1,10 до ±4,19

Лист № 12

Всего листов 17

Продолжение таблицы 5

2

3

от ±1,16 до ±3,51

от 1 до 1000

от ±0,6 до ±2,00

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

от ±0,53 до ±0,90

от -100 до +300

от ±0,53 до ±0,90

от +20 до +102

от ±1,00 до ±1,80

от ±0,68 до ±1,01

от ±1,10 до ±4,19

от ±1,16 до ±3,51

от 1 до 1000

от ±0,6 до ±2,00

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

от ±0,53 до ±0,90

от -100 до +300

от ±0,53 до ±0,90

от +20 до +102

от ±1,00 до ±1,80

от ±0,68 до ±1,01

от ±1,10 до ±4,19

от ±1,16 до ±3,51

от 1 до 1000

от ±0,6 до ±2,00

1

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

10. Подпиток Греющая вода на ДВ-400 DN200

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

11. Подпитка теплосети после ДВ-400 DN200

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

12. Подпиточная вода после ДПТС №3 DN200

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

Лист № 13

Всего листов 17

Продолжение таблицы 5

2

3

от ±0,53 до ±0,90

от -100 до +300

от ±0,53 до ±0,90

от +20 до +102

от ±1,00 до ±1,80

от ±0,68 до ±1,01

от ±1,10 до ±4,19

от ±1,16 до ±3,51

от 2,5 до 2500

от ±0,6 до ±2,00

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

от ±0,53 до ±0,90

от -100 до 300

от ±0,53 до ±0,90

от 20 до 102

от ±1,00 до ±1,80

от ±0,68 до ±1,01

от ±1,10 до ±4,19

от ±1,16 до ±3,51

от 2,5 до 2500

от ±0,6 до ±2,00

от ±0,72 до ±2,12

от 0 до 1600

от ±0,72 до ±2,12

от 0 до 1000

от ±0,53 до ±0,90

от -100 до +300

от ±0,53 до ±0,90

от +20 до +102

от ±1,00 до ±1,80

от ±0,68 до ±1,01

от ±1,10 до ±4,19

1

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

13. Греющая вода на ДВ-800 DN300

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

14. Подпитка теплосети после ДВ-800 DN300

Диапазон измерений объемного расхода, м

3

/ч

Пределы допускаемой относительной погрешности

измерений объемного расхода, %

Пределы допускаемой относительной погрешности

измерений массы, %

Диапазон измерений избыточного давления, кПа

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности

измерений температуры, °С

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%

от ±1,16 до ±3,51

Лист № 14

Всего листов 17

Продолжение таблицы 5

123

15. Резервный подпиток теплосети от баков запаса подпиточной воды DN250

Диапазон измерений объемного расхода, м

3

/чот 1,6 до 1600от 1,6 до 1600

Пределы допускаемой относительной погрешности

измерений объемного расхода, %от ±0,6 до ±2,00от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности

измерений массы, %от ±0,72 до ±2,12от ±0,72 до ±2,12

Диапазон измерений избыточного давления, кПа от 0 до 1600 от 0 до 1000

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %от ±0,53 до ±0,90от ±0,53 до ±0,90

Диапазон измерений температуры, °С от -100 до +300 от +20 до +102

Пределы допускаемой абсолютной погрешности

измерений температуры, °Сот ±1,00 до ±1,80от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности

измерений (вычислений) количества тепловой

энергии, %от ±1,10 до ±4,19от ±1,10 до ±4,19

Пределы допускаемойотносительной погрешности

измерений(вычислений)объемаподпиточной воды,%от ±1,16 до ±3,51от ±1,16 до ±3,51

16. ХВ Нижний коллектор DN1000

Диапазон измерений избыточного давления, кПаот 0 до 2500от 0 до 630

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %от ±0,53 до ±0,59от ±0,53 до ±0,59

Диапазон измерений температуры, °С от -100 до +300 от 0 до +40

Пределы допускаемой абсолютной погрешности

измерений температуры, °Сот ±0,90 до ±1,90от ±0,40 до ±0,60

17. ХВ Верхний коллектор DN1000

Диапазон измерений избыточного давления, кПаот 0 до 2500от 0 до 630

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %от ±0,53 до ±0,59от ±0,53 до ±0,59

Диапазон измерений температуры, °С от -100 до +300 от 0 до +40

Пределы допускаемой абсолютной погрешности

измерений температуры, °Сот ±0,90 до ±1,90от ±0,40 до ±0,60

18. ХОВ на подпиток ТС (резервный подпиток) DN200

Диапазон измерений объемного расхода, м

3

/чот 1,0 до 1000от 1,0 до 1000

Пределы допускаемой относительной погрешности

измерений объемного расхода, %от ±0,6 до ±2,00от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности

измерений массы, %от ±0,72 до ±2,12от ±0,72 до ±2,12

Диапазон измерений избыточного давления, кПа от 0 до 1600 от 0 до 1000

Пределы допускаемой приведенной к диапазону

измерений погрешности измерений давления, %от ±0,53 до ±0,90от ±0,53 до ±0,90

Диапазон измерений температуры, °С от -100 до 300 от 20 до 102

Пределы допускаемой абсолютной погрешности

измерений температуры, °Сот ±1,00 до ±1,80от ±0,68 до ±1,01

Лист № 15

Всего листов 17

Продолжение таблицы 5

123

19. Наружный воздух

Диапазон измерений температуры, °Сот -200 до +300от -45 до +45

Пределы допускаемой абсолютной погрешности

измерений температуры, °Сот ±0,25 до ±0,85от ±0,25 до ±0,34

СОЕВ

Пределы абсолютной погрешности синхронизации

измерительных и вычислительных компонентов с

мировым временем, с/сутки±5

Примечания

1 указаны предельные значения погрешностей, конкретные значения зависят от условий

измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.12 «ГСИ.

Тепловая энергия. Методика измерений количественных и качественных параметров

теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета

тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-12. Методика измерений»;

2 при определении пределов допускаемой приведенной к диапазону измерений

погрешности измерений давления, в качестве диапазона измерений принимается значения,

указанные в столбце 2.

Таблица 6 – Основные технические характеристики

Наименование характеристики

Значение

от 198 до 242

от 49 до 51

в соответствии с эксплуатационной

документацией

Условия эксплуатации:

- напряжение питающей сети переменного тока, В

- частота питающей сети переменного тока, Гц

- температура окружающего воздуха, ºС

до 80

от 84 до 106,7

60 суток

6 месяцев

3 года

- относительная влажность окружающего воздуха при

температуре +25 ºС, %

- атмосферное давление, кПа

Емкость архива АСКУТЭ ТЭЦ-12, не менее:

- часового

- суточного

- месячного (итоговые значения)

Глубина хранения результатов измерений на СКУ, лет,

не менее

3,5

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляра типографским

способом.

Лист № 16

Всего листов 17

Обозначение

Количество

АСКУТЭ филиала ТЭЦ-12

1 шт.

Комплектность средства измерений

Таблица 7 – Комплектность

Наименование

Система автоматизированная

коммерческого учета тепловой энергии и

теплоносителя ПАО «Мосэнерго» в части

ТЭЦ-12

1

Формуляр АСКУТЭ в части ТЭЦ-12

40166302.289939190.012.ФО.12 ФО

1 экз.

в части ТЭЦ 12

ТЭЦ-12

2

Ру

к

ов

одс

тво

-

по э

кс

плу

а

тации

А

СК

УТЭ

40166302.289939190.012.РЭК.12 РЭ1 экз.

Методика поверки 40166302.289939190.012.МПИ.121 экз.

М

е

т

од

ика измер

е

ний

А

СК

У

ТЭ в ч

ас

ти

40166302.289939190.012.МВИ.121 экз.

Эксплуатационные документы и

паспорта на оборудование входящие в-1 компл.

состав АСКУТЭ в части ТЭЦ-12

1

заводской№ 012

2

Полноенаименования документов указано в разделе «Сведенияо методиках(методах) измерений».

Сведения о методиках (методах) измерений

приведены в документе:

- 40166302.289939190.012.МВИ.12«ГСИ.Тепловаяэнергия.Методикаизмерений

количественных и качественных параметров теплоносителя и тепловой энергии Системой

автоматизированнойкоммерческогоучета тепловой энергии и теплоносителяПАО

«Мосэнерго» в части ТЭЦ-12. Методика измерений».

Нормативныеитехническиедокументы,устанавливающиетребованияк

Системе автоматизированной коммерческого учета тепловой энергии и теплоносителя

ПАО «Мосэнерго» в части ТЭЦ-12

Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня

измерений, относящихся к сфере государственного регулирования обеспечения единства

измерений

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные

постановлением Правительства Российской Федерации от 18.11.2013 № 1034

Методика осуществления коммерческого учета тепловой энергии, теплоносителя,

утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства

Российской Федерации от 17.03.2014 № 99/пр

Изготовитель

Публичное акционерное общество энергетики и электрификации «Мосэнерго»

(ПАО «Мосэнерго»)

ИНН 7705035012

Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3

Телефон (факс): +7 499-940-33-71, +7 (495) 957-32-00

Web-сайт: https://www.mosenergo.gazprom.ru/

Е-mail: mosenergo@mosenergo.ru

Лист № 17

Всего листов 17

Испытательный центр

ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Web-сайт: https://www.kip-mce.ru

Е-mail:

sittek@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311313.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
59157-14	Система измерений количества и показателей качества природного газа на объекте ВТСМ. ГП. УКПГ. Здание УППГ (СИКГ)	Нет данных	ЗАО НИЦ "Инкомсистем", г.Казань	2 года	Перейти
69559-17	Система силоизмерительная стенда № 1	СИС-1	АО "ОДК-Авиадвигатель", г.Пермь	1 год	Перейти
17930-98	Системы калибровки и поверки счетчиков электрической энергии	MTS	Фирма "ZERA", Германия	1 год - эталон. счетчик, 5 лет - узлы системы	Перейти
32859-06	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Пензаэнерго" (региональная сетевая компания)	Нет данных	ОАО "Пензаэнерго", г.Пенза	4 года	Перейти
81021-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ИП Фендель Ю.В.		Общество с ограниченной ответственностью Энергосбытовая компания "Центрэнерго" (ООО "Центрэнерго"), г. Москва	4 года	Перейти

Заказать поверкуСистема автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ - 12 Обозначение отсутствуетГРСИ 83035-21
