Тахеометр электронный Leica TS 60 I 0, 5" R1000, ГРСИ 82994-21
Номер госреестра:
82994-21
Наименование СИ:
Тахеометр электронный
Обозначение типа:
Leica TS 60 I 0, 5" R1000
Производитель:
"Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
888007
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «8» сентября 2021 г. № 1984
Лист № 1
Регистрационный № 82994-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометр электронный Leica TS 60 I 0,5" R1000
Назначение средства измерений
Тахеометр электронный Leica TS 60 I 0,5" R1000 (далее - тахеометр) предназначен для
высокоточных измерений длин (приращений координат), горизонтальных и вертикальных
плоских углов, в том числе применяемых при определении координат пунктов при геодезиче-
ских построениях.
Описание средства измерений
Принцип действия тахеометра основан на измерении углов поворота линии визирова-
ния зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновре-
менного измерения расстояний до объектов вдоль линии визирования для определения коор-
динат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикаль-
ной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах распо-
лагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и
непрозрачных полос получать при пропускании через них света лишь два сигнала – «темно»
или «светло», которые принимаются фотоприемником. Сигнал, принятый фотоприемником,
поступает в электронную часть датчика угла, где происходит вычисление угла поворота зри-
тельной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия кото-
рого основан на определении разности фаз излучаемых и принимаемых модулированных сиг-
налов. Модулируемое излучение лазера с помощью оптической системы направляется на цель.
Отражённое целью излучение принимается той же оптической системой, усиливается и
направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых
сигналов, на основании которых вычисляется расстояния до цели. Лазерный дальномер может
работать с применением призменных отражателей (отражательный режим) или по диффузным
объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при
измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1
«Безопасность лазерных изделий».
Конструктивно тахеометр выполнен в виде моноблока. Тахеометр оснащён пьезопри-
водом и имеет автоматические функции: точное наведение на центр призмы в автоматическом
режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы
в автоматическом режиме. У тахеометра на передней и задней панелях расположены цветные
сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях рас-
положены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом
до 8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления
приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки.
Лист № 2
Всего листов 5
Тахеометр может быть использован при создании и обновлении государственных то-
пографических карт и планов в графической, цифровой, фотографической и иных формах. Та-
хеометр также применяется при передаче нижестоящим по поверочным схемам эталонам и
рабочим средствам измерений при проведении калибровки, поверки, аттестации испытатель-
ного оборудования и испытаниях средств измерений в целях утверждения их типа.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти
или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства.
Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен
на рисунке 1.
Нанесение знака поверки на тахеометр не предусмотрено.

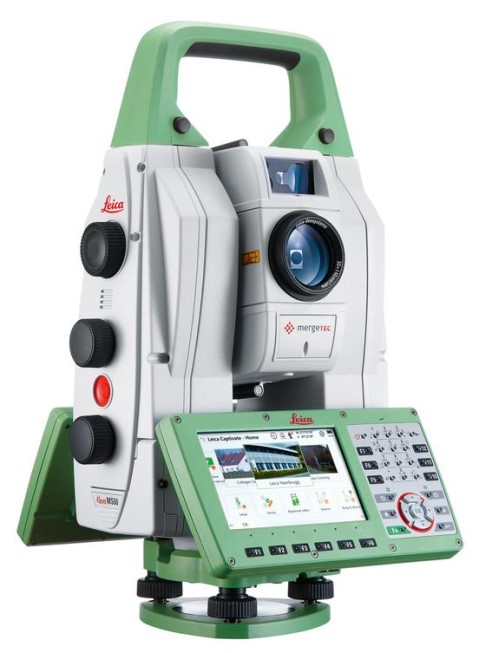

Рисунок 1 - Общий вид тахеометра с указанием места
нанесения знака утверждения типа
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к
узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при
наличии специальных ключей. Все внутренние винты залиты специальным лаком.
К тахеометру данного типа относится тахеометр электронный Leica TS 60 I 0,5" R1000 с
заводским номером 888007.
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 5
Программное обеспечение
Встроенное программное обеспечение (далее – ПО) «Leica Captivate» предназначено
для обеспечения взаимодействия узлов тахеометра, сохранения и экспорта измеренных вели-
чин и импорта исходных данных. ПО «Leica Infinity», устанавливаемое на персональный ком-
пьютер (далее - ПК), предназначено для визуализации полученных данных, импорта и экспор-
та данных, а также обработки данных съёмки. Средства для программирования или изменения
метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 – 2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Leica Captivate
MS/TS fw
Leica Infinity
1.20
1.3.0
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма ис-
полняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
03BA5C3
CRC32
FF004A2
CRC32
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений углов, градус
1)
горизонтальных
вертикальных
от 0 до 360
от -50 до +90
Диапазон измерений расстояний, м
от 1,5 до 3500
Доверительные границы допускаемой абсолютной погрешности изме-
рений углов (при доверительной вероятности 0,997), секунда±0,5
Предел допускаемой абсолютной погрешности измерений расстояний,
мм±(0,2+0,5·10
-6
·L)
2)
1)
Здесь и далее по тексту: градус и секунда – единицы измерений плоского угла.
2)
Где L - измеряемое расстояние, мм.
Значение
14,8
13,0
Диапазон рабочих температур, °С
от -20 до +50
Габаритные размеры, мм, не более
длина
высота
ширина
250
405
250
Масса без аккумулятора, кг, не более
8,15
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
внутренний аккумулятор
внешний источник питания
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по
эксплуатации в виде наклейки или типографским способом.
Комплектность средства измерений
-
-
Таблица 4 – Комплектность тахеометра
Наименование
Тахеометр электронный
Количество
1 шт.
Обозначение
Leica TS 60 I
0,5" R1000
-----------
3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
-
1 шт.
1 шт.
-
1 экз.
1 экз.
651-21-018 МП
1 экз.
Стилус для сенсорного экрана
Набор инструментов для юстировки
Транспортировочный кейс
Защитный чехол от осадков
Защитная бленда на объектив
Трегер
Аккумулятор
Зарядное устройство
Кабель передачи данных mini-USB
Карта памяти SD
Диагональная насадка на окуляр
Противовес на объектив для использования окулярной
насадки
Программное обеспечение Leica Infinity
1)
Тахеометр электронный Leica TS 60 I 0,5" R1000. Руковод-
ство по эксплуатации
Тахеометр электронный Leica TS 60 I 0,5" R1000. Паспорт
Тахеометр электронный Leica TS 60 I 0,5" R1000. Методика
поверки
1)
По заказу потребителя
Сведения о методиках (методах) измерений
приведены в Приложении 4 документа «Тахеометр электронный Leica TS60 I. Руководство по
эксплуатации».
Нормативные документы, устанавливающие требования к тахеометру электронному
Leica TS 60 I 0,5" R1000
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной
поверочной схемы для координатно-временных измерений»
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной
поверочной схемы для средств измерений единицы плоского угла»
Изготовитель
«Leica Geosystems AG», Швейцария
Адрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., город Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации по проведению испытаний средств измерений в целях утвержде-
ния типа № 30002-13 от 11.05.2018 в реестре Росаккредитации
