Номер госреестра:
82926-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТОГФ-110 III УХЛ1*
Производитель:
Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-ГТ")
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
568, 569, 570, 571, 572, 573
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» сентября 2021 г. № 1955
Лист № 1
Регистрационный № 82926-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОГФ-110 III УХЛ1*
Назначение средства измерений
Трансформаторы тока ТОГФ-110 III УХЛ1* (далее по тексту – трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторы тока – опорные, с фарфоровой покрышкой, газонаполненные,
одноступенчатые.
Первичная обмотка трансформатора тока состоит из блоков переключения первичной
обмотки, внутренних стержней, наружных токоведущих шин.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу,
закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены
через стойку, находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на
фарфоровой покрышке, установленной на основании трансформатора тока.
В качестве главной изоляции в трансформаторах тока применяется элегаз.
Выводывторичных обмотокпомещенывклеммнуюкоробку,закрываемую
пломбируемой скобой.
Рабочее положение трансформаторов в пространстве – вертикальное.
Ктрансформаторамтокаданноготипаотносятсятрансформаторытока
ТОГФ-110 III УХЛ1* зав. № 568, 569, 570, 571, 572, 573.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер,
идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной
табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
0,2S
2
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
568, 569, 570, 571, 572, 573
110
500
1
50
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 1), В∙А
от -55 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора тока типографским
способом.

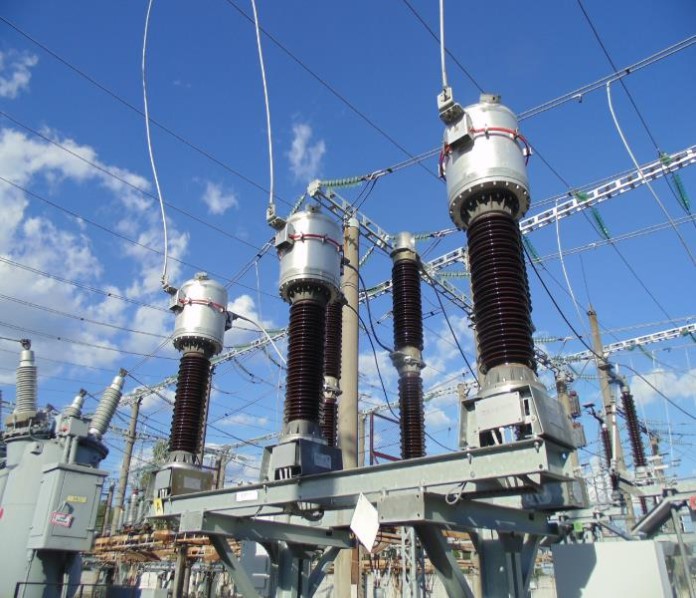

Рисунок 1 – Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Место пломбировки
Место нанесения
заводского номера
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
ТОГФ-110 III УХЛ1*
ТОГФ-110 III УХЛ1*
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам тока ТОГФ-110 III УХЛ1*
Техническая документация изготовителя
Изготовитель
Общество с ограниченной ответственностью «ЗЭТО-Газовые Технологии»
(ООО «ЗЭТО-ГТ»)
ИНН 602505944434
Адрес: 182113, Псковская обл., г. Великие Луки, просп. Октябрьский, 79
Телефон: +7 (81153) 6-37-87
Факс: + 7 (81153) 6-38-45
Web-cайт: www.zeto.ru
E-mail: info@zeto.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
