Номер госреестра:
82925-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТРГ-110 III ХЛ1
Производитель:
Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш")
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
4905, 4906, 4907, 4908, 4909, 4910
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» сентября 2021 г. № 1955
Лист № 1
Регистрационный № 82925-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТРГ-110 III ХЛ1
Назначение средства измерений
Трансформаторы тока ТРГ-110 III ХЛ1 (далее по тексту – трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию, одноступенчатые, с
газовой изоляцией.
Основными составными частями трансформатора являютсяметаллический корпус с
мембраной, фарфоровая покрышка, блок вторичных обмоток в экране и основание, в котором
имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока.
Выводывторичнойобмоткирасположенынаоснованииизакрываютсязащитной
металлической крышкой с целью ограничения доступа к измерительной цепи.
Ктрансформаторамтокаданноготипаотносятсятрансформаторытока
ТРГ-110 III ХЛ1 зав. № 4905, 4906, 4907, 4908, 4909, 4910.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер,
идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной
табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
0,2S
30
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
4905, 4906, 4907, 4908, 4909, 4910
110
1000
5
50
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток
по ГОСТ 7746 для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
от -60 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак
утверждения типа наносится на титульный лист паспорта трансформатора тока типографским
способом.

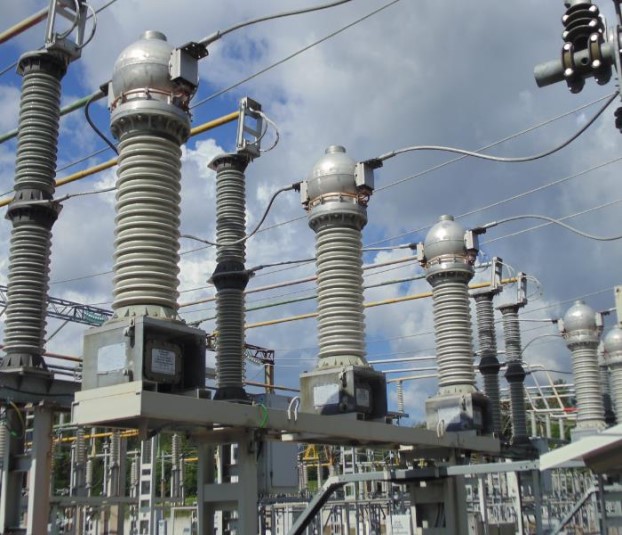

Рисунок 1 – Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Место пломбировки
Место нанесения
заводского номера
Лист № 3 Trial
листов 3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
ТРГ-110 III ХЛ1
ТРГ-110 III ХЛ1
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативныеитехническиедокументы,устанавливающиетребования
к трансформаторам тока ТРГ-110 III ХЛ1
Техническая документация изготовителя
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»
(ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)
Адрес: 620017, г. Екатеринбург , ул. Фронтовых бригад, 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 216-75-89
Web-cайт: www.uetm.ru
E-mail: secretary@uetm.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
